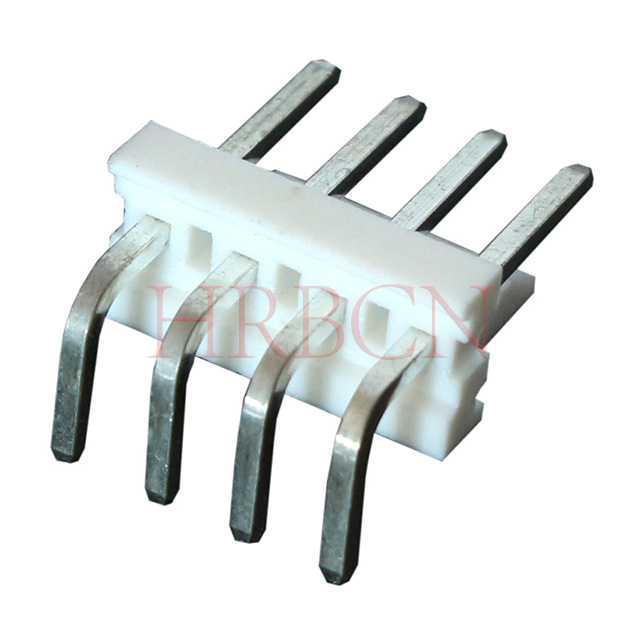

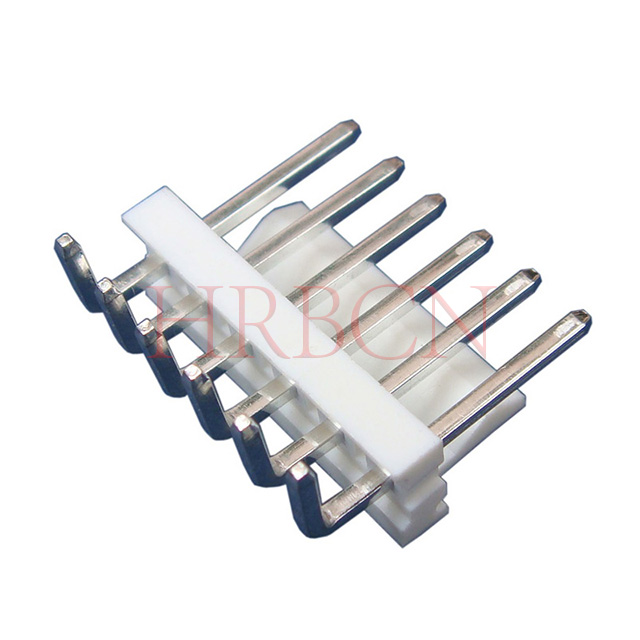

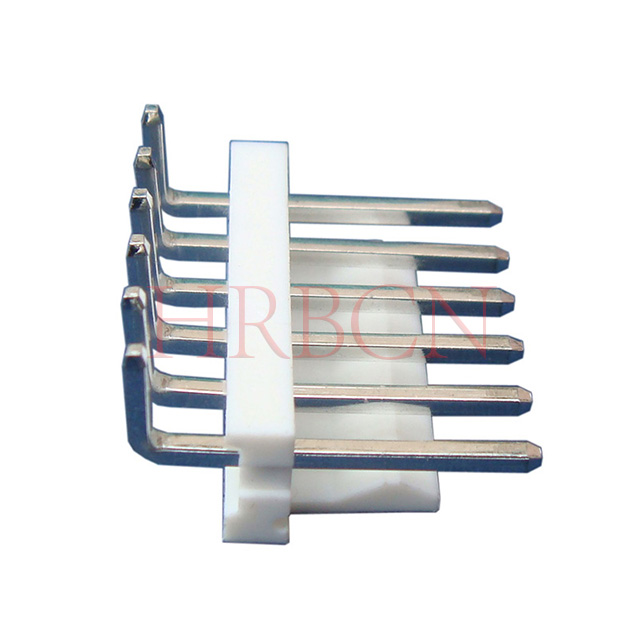

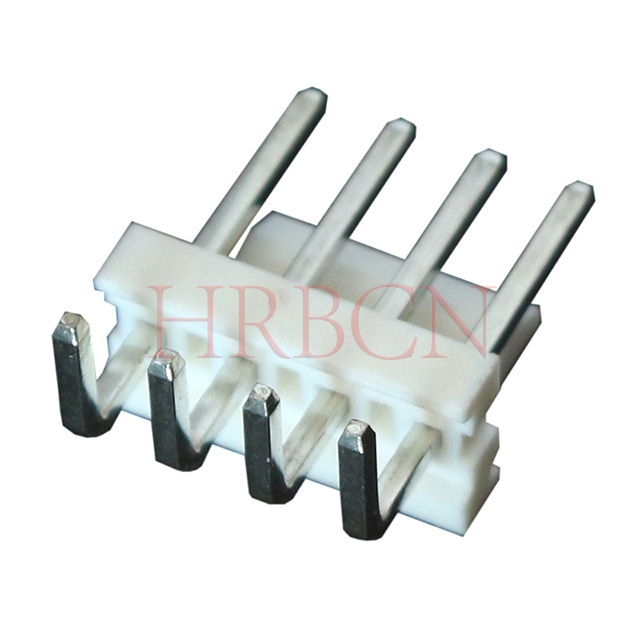

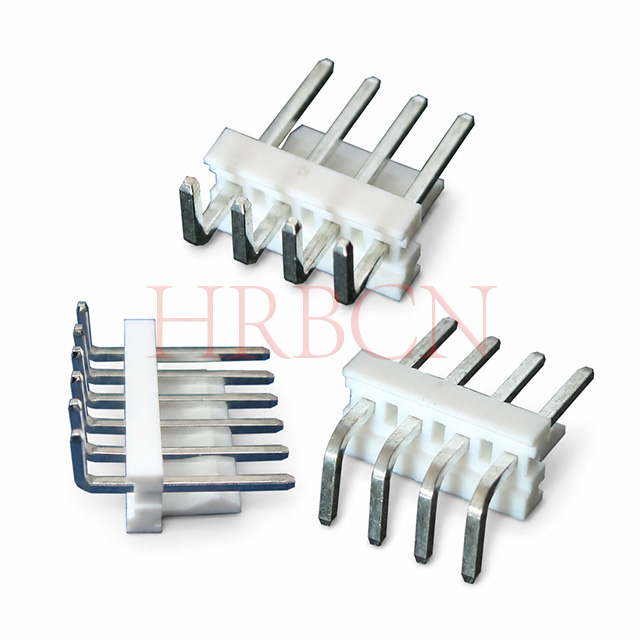

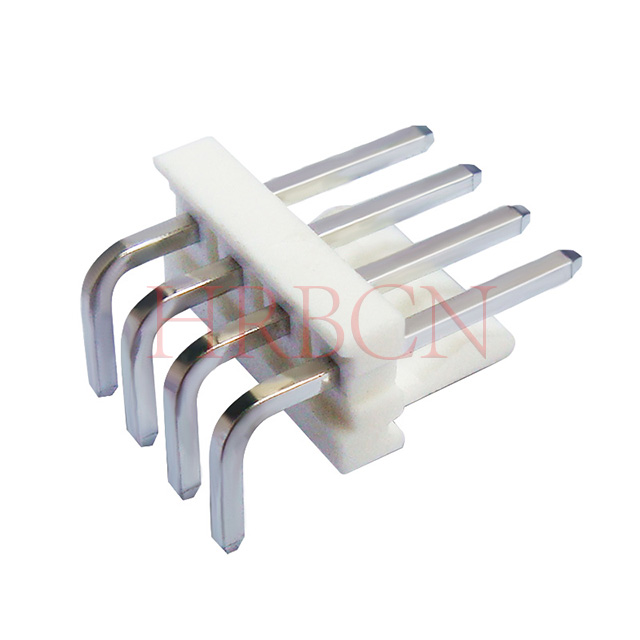

HRB 3,96 mm steek haakse kop M3965R-NK

HRB M3965R‑N‑K is een Rechthoekige pinheader met een steek van 3,96 mm, enkele rij ontworpen voor draad-naar-bordverbindingen. Met doorlopende montage en naar achteren gebogen palen zorgt dit voor een stabiele PCB-montage en ruimtebesparende routering. De behuizing is gemaakt van polyester met een UL94 V-0-classificatie, terwijl de pinnen van messing zijn met vertind materiaal voor een lage contactweerstand. Beoordeeld op 7A wisselstroom/gelijkstroom, 600V, met een bedrijfstemperatuurbereik van −40°C tot +120°Clevert dit maaibord uitstekende elektrische prestaties en duurzaamheid. Beschikbaar binnen 2 tot 20-pins configuratiesHet is cUL-goedgekeurd, voldoet aan RoHS en wordt veel gebruikt in industriële besturingen, voedingen en consumentenelektronica.

Volledig RoHS- en REACH-compatibel
UL&cUL-gecertificeerd
UL 94V-0 vlamvertragende behuizing

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Model:
M3965R-NK(S)
product Merk:
HRB
product Code:
8536909000

3,96 mm (.156') steek haakse draad-naar-bord header, enkele rij, montage door gaten

HRB P/N-definitie

M3965R-NK(S)

① ②③ ④

①M3965: HRB-serie

②R: Rechte hoek

③N: Aantal pinnen: 2-20

④K(S): gehuld

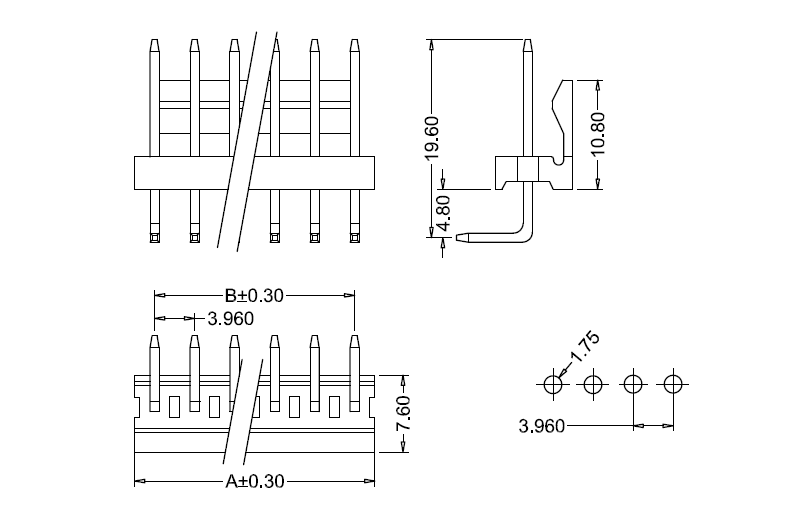

M3965R-NK(S) Afmeting

Onderdeelnr.		Dimensions		Onderdeelnr.		Dimensions		Onderdeelnr.		Dimensions
UL94V-0	Circuits	Afm: A	Afm: B	UL94V-0	Circuits	Afm: A	Afm: B	UL94V-0	Circuits	Afm: A	Afm: B
M3965R-2-K(S)	2	7.92	3.96	M3965R-9-K(S)	9	35.64	31.68	M3965R-16-K(S)	16	63.36	59.40
M3965R-3-K(S)	3	11.88	7.92	M3965R-10-K(S)	10	39.60	35.64	M3965R-17-K(S)	17	67.32	63.36
M3965R-4-K(S)	4	15.84	11.88	M3965R-11-K(S)	11	43.56	39.60	M3965R-18-K(S)	18	71.28	67.32
M3965R-5-K(S)	5	19.80	15.84	M3965R-12-K(S)	12	47.52	43.56	M3965R-19-K(S)	19	75.24	71.28
M3965R-6-K(S)	6	23.76	19.80	M3965R-13-K(S)	13	51.48	47.52	M3965R-20-K(S)	20	79.20	75.24
M3965R-7-K(S)	7	27.72	23.76	M3965R-14-K(S)	14	55.44	51.48
M3965R-8-K(S)	8	31.68	27.72	M3965R-15-K(S)	15	59.40	55.44

Belangrijkste specificaties

Mechanische en fysieke eigenschappen

Hoogte: 3,96 mm / 0,156' middellijn
Configuratie: Enkele rij, rechte hoek 90° oriëntatie
Montagewijze: DIP-solderen door gaten
Beschikbare posities: 2 tot 20 pinnen, aangepaste pinaantallen zijn acceptabel
Materiaal behuizing: UL94 V-0 vlamvertragend polyester
Contactmateriaal: Messing met vertinning
Bedrijfstemperatuur: -40°C tot +120°C

Elektrische beoordelingen

Nominale stroom: 7A (max. per contact)
Nominale spanning: 600 V AC
Contactweerstand: maximaal 3 mΩ.
Isolatieweerstand: min. 5000 MΩ.
Bestand tegen spanning: 2200 V/AC (1 minuut)

Paringsdiagram

Passend bij IDC met gesloten uiteinde van 90°

Koppeling met 180°-doorvoer via IDC

3,96 mm IDC-AMP

3,96 mm IDC-ITW

Veelgestelde vragen (FAQ's)

Technische veelgestelde vragen

Vraag: Welke bijpassende connectoren werken met deze rechter header?

A: Het past bij standaard IDC-connectoren met een pitch van 3,96 mm, inclusief 90° gesloten uiteinde en 180° doorvoer IDC-kabelassemblages voor universele draad-naar-bord-koppeling.

Vraag: Kan ik het aantal pincodes of speciale specificaties aanpassen?

A: Standaardopties variëren van 2 pinnen tot 20 pinnen. Aangepaste pinlengte, speciale beplating en niet-standaardposities zijn op aanvraag verkrijgbaar.

Vraag: Welke soldeermethode is geschikt voor deze header?

A: Het ondersteunt golfsolderen en handmatig solderen. Volg de standaard loodvrije soldeertemperatuurparameters voor een stabiel laseffect.

Vraag: Wat is de steek en het montagetype van deze connector?

A: Het maakt gebruik van een standaard pitch van 3,96 mm (0,156'), een verticaal 180°-ontwerp met één rij en DIP-montage door gaten voor PCB-installatie.

Veelgestelde vragen over inkoop

Vraag: Heeft u deze verticale wire-to-board header op voorraad?

A: De meeste reguliere pinformaten zijn op voorraad. Voor grote bestellingen of speciale maatwerkspecificaties verzoeken wij u vooraf de levertijd bij ons verkoopteam te bevestigen.

Vraag: Wat is de MOQ voor deze serie?

A: Wij ondersteunen een lage minimale bestelhoeveelheid, zowel proefbestellingen als bulkbestellingen zijn welkom.

Vraag: Kan ik verschillende pinmodellen in één bestelling combineren?

A: Ja, gemengde verzending van verschillende pinconfiguraties is acceptabel om aan uw projectinkoopbehoeften te voldoen.

Vraag: Wat is de productietijd voor bulkbestellingen?

A: Goederen die op voorraad zijn, kunnen binnen 3 tot 5 werkdagen worden verzonden. Niet op voorraad zijnde en aangepaste bestellingen duren ongeveer 4 tot 6 weken, afhankelijk van de hoeveelheid.

Vraag: Kunt u exportdocumenten en testrapporten verstrekken?

A: We kunnen handelsfacturen, paklijsten, certificaat van oorsprong, RoHS-certificaat en testrapporten voor mechanische prestaties verstrekken.

Vraag: Kan ik gratis monsters krijgen om te testen?

A: Er worden gratis evaluatiemonsters verstrekt, klanten hoeven alleen de vrachtkosten van de koerier te dragen. Monsters kunnen binnen 1-3 werkdagen worden geregeld.
