Algemene veelgestelde vragen
Vraag 1: Wat is het pitch- en pinbereik van de IDC-connector uit de M7060-serie?

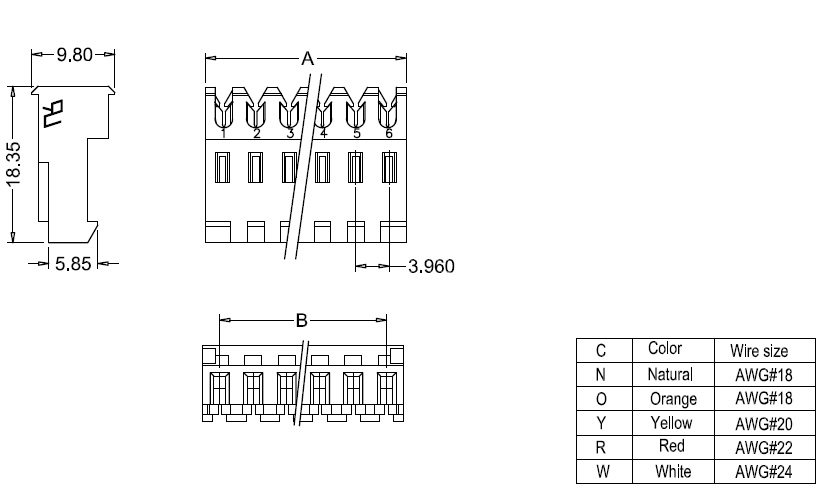

A: Het is een doorvoer-IDC-connector met een pitch van 3,96 mm, die 2 tot 24 pinnen ondersteunt voor selectie.
Vraag 2: Welke draaddiktes zijn compatibel met deze connector?

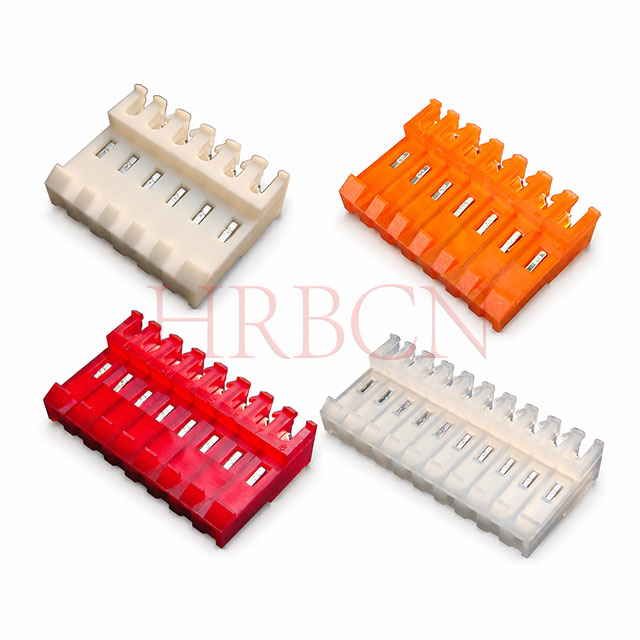

A: Het past op AWG18-, AWG20-, AWG22- en AWG24-draden, die overeenkomen met verschillende kleurcodes van de behuizing.
Vraag 3: Wat zijn de elektrische waarden en werktemperatuur?
A: Nominale stroom: 5A AC/DC; Nominale spanning: 600 V AC/DC; Bedrijfstemperatuur: -25°C tot +85°C.
Vraag 4: Wat zijn de materialen en de vlamvertragende kwaliteit?
A: Behuizing: Nylon66, UL94V-2; Terminal: Fosforbrons met vertinnen of vergulden.
Vraag 5: Wat zijn de functies van polariserende lipjes en vergrendelingshelling?
A: Polariserende lipjes voorkomen omgekeerd inbrengen; vergrendelingshelling zorgt voor een stevige koppeling en voorkomt losse verbinding.
Vraag 6: Is dit een rechte connector? Wat is de oriëntatie?

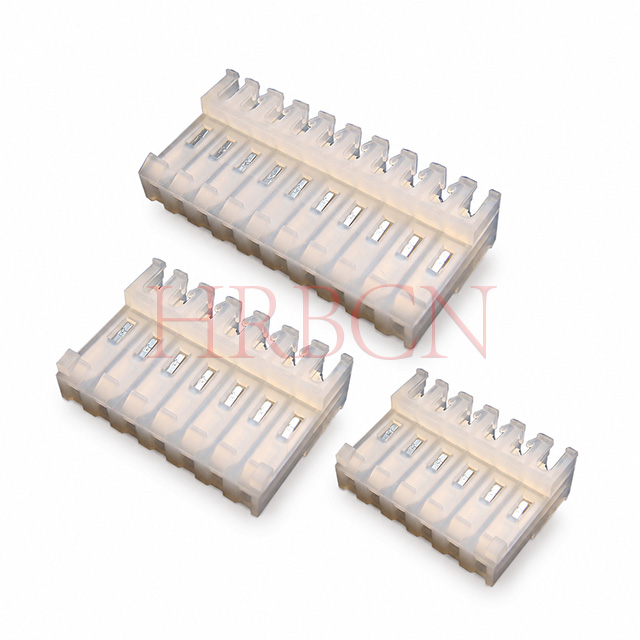

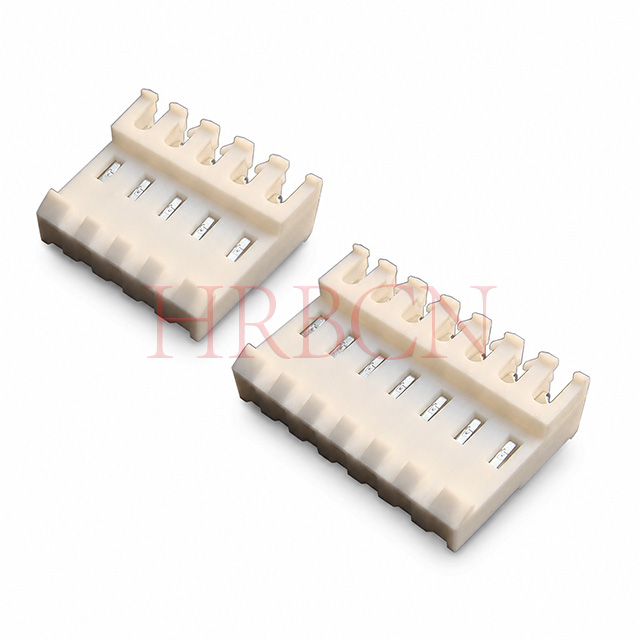

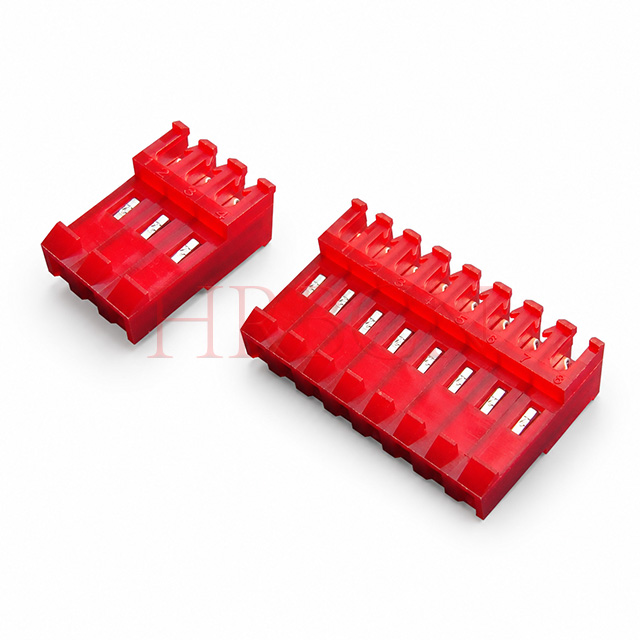

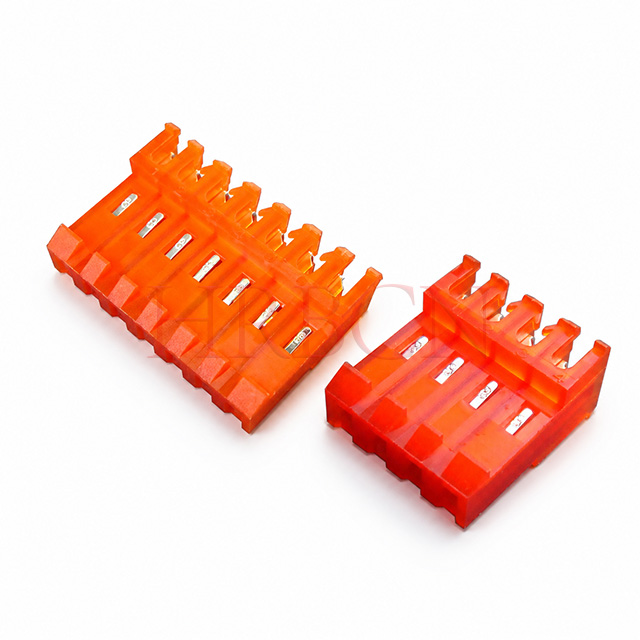

A: Ja, het is een IDC-connector met een doorvoer van 180° voor indirecte koppeling.
V7: Voor welke toepassingen is de M7060-NCR geschikt?
A: Hoofdzakelijk gebruikt voor draadafsluiting van industriële besturingsapparatuur, huishoudelijke apparaten en algemene elektronische producten.
Vraag 8: Kunt u aangepaste pinaantallen of kleuren verstrekken?
A: Standaardpinnen variëren van 2 tot 24, en er zijn meerdere standaardkleuren beschikbaar. Neem contact met ons op voor niet-standaard maatwerk.
Technische veelgestelde vragen
Vraag 1: Waarom zijn IDC-connectoren ontworpen in twee versies: met polariserende lipjes en zonder polariserende lipjes?
A: De twee structuren zijn ontwikkeld om te voldoen aan verschillende vereisten op het gebied van anti-mismating, assemblage-efficiëntie, kosten en productlay-outlimieten:
1. Met polariserende lipjes : Asymmetrische plastic uitsteeksels geïntegreerd in de behuizing veroorzaken mechanische interferentie. De connector kan slechts in één correcte richting in elkaar passen, waardoor omgekeerde plaatsing of 180° omgedraaide koppeling fysiek wordt geblokkeerd, waardoor menselijke montagefouten en signaal-/stroomkortsluitingsrisico's als gevolg van verkeerde bedrading worden geëlimineerd.
2. Zonder polariserende lipjes : Vereenvoudigde behuizing zonder uitsteeksels tegen omkeren. Het heeft een kleinere totale breedte, lagere kosten van plastic materiaal en een soepelere insteekweerstand. Het is afhankelijk van handmatige markering of productie-SOP om verkeerde koppelingen te voorkomen, voor statische toepassingsscenario's met een laag risico.
Vraag 2: Wat zijn de toepassingsverschillen tussen IDC met polariserende lipjes en zonder polariserende lipjes?
IDC met polariserende lipjes (anti-reverse)
Kernvoordeel: fysieke anti-misplaatsing, nul risico op omgekeerde paring, geen afhankelijkheid van het oordeel van de operator; geschikt voor blinde montage, geautomatiseerde productielijnen, gemengde bedradingsborden met meerdere connectoren.
Typische toepassingen: industriële besturingsmoederborden, aandrijfmodules, medische apparatuur, nieuwe energiecontrollers, draagbare testinstrumenten, geïntegreerde printplaten met meerdere signalen met meerdere identieke connectoren.
Risicoscenario: Omgekeerd inbrengen veroorzaakt kortsluiting, verbrande PCB's, signaalstoringen of veiligheidsrisico's voor de apparatuur.
IDC zonder polariserende lipjes
Kernvoordeel: Smallere behuizing voor een compactere interne lay-out, lagere kosten per eenheid, lichtere inbrengkracht, gemakkelijker geautomatiseerd krimpen met hoge snelheid.
Typische toepassingen: huishoudelijke apparaten met één circuit, LED-verlichtingspanelen, kleine digitale accessoires, eenvoudige vaste interne bedrading met slechts één connector per bord.
Risicoscenario: Alleen van toepassing als een verkeerde paring geen ernstige schade veroorzaakt; Operators kunnen de pinvolgorde duidelijk identificeren via draadkleur of zeefdrukmarkering.
Beoordeel op basis van 4 kerndimensies:
Risico op mislukte omgekeerde plaatsing
Omgekeerde paring leidt tot kortsluiting, verbrande componenten, defecte apparatuur → Kies met polariserende lipjes
Aantal connectoren op één printplaat
Meerdere identieke IDC-connectoren dicht op elkaar geplaatst op één bord → Moeten polariserende lipjes gebruiken om circuits te onderscheiden
Slechts één connector gemonteerd per printplaat → Zonder polarisatielipjes is acceptabel
Assemblage productiemodus
Massa-automatische assemblage, blinde koppeling, snelle productielijn voor harnassen → Met polariserende lipjes (vermijdt massadefecte producten)
Handmatige montage in kleine batches met duidelijke draadkleurcodering/zeefdruklabels → Zonder polariserende lipjes
Productruimte en kostenbeperkingen
Strenge breedtelimiet op interne behuizing, strak stuklijstkostenbudget → Zonder polariserende lipjes
Industriële producten met hoge betrouwbaarheid, lange levensduur, kostentolerantie → Met polariserende lipjes
Vraag 4: Heeft het polariserende lipontwerp invloed op de compatibiliteit met bijpassende PCB-headers?

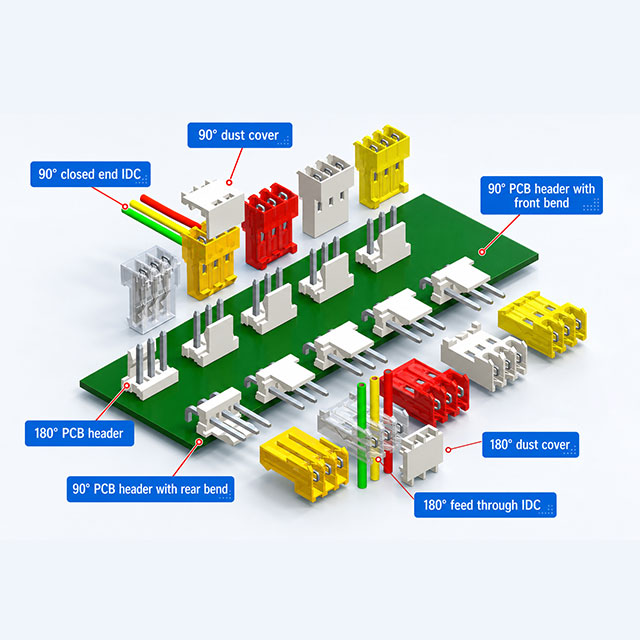

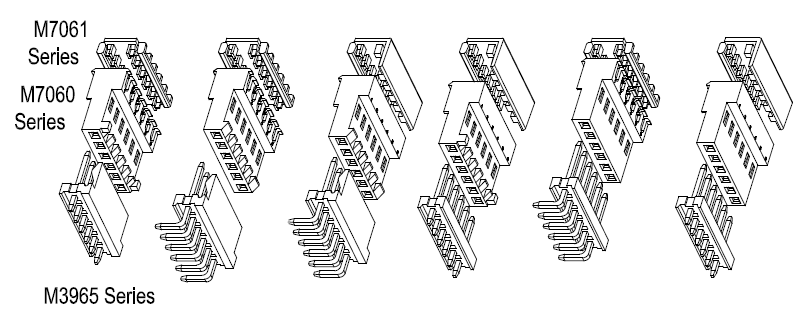

A: Nee. IDC uit de M7060-serie met/zonder polariserende lipjes hebben een identieke steek, pin-indeling en interne terminalafmetingen, volledig compatibel met bijpassende PCB-headers uit de M3965-serie. Alleen de anti-omgekeerde uitsteekselstructuur van de buitenste behuizing verschilt; elektrische prestaties en paringsdimensionale consistentie blijven ongewijzigd.
Vraag 5: Kunnen operators nog steeds omgekeerd aansluiten op IDC met polariserende lipjes?Antwoord: Onmogelijk. Het asymmetrische polariserende lipje zal botsen met de rand van omhulde PCB-headers wanneer het 180° wordt omgedraaid, waardoor een fysieke vergrendeling wordt gevormd en volledige plaatsing wordt voorkomen, waardoor defecten aan de omgekeerde bedrading fundamenteel worden geëlimineerd.
Vraag 6: Is het nodig om polariserende lipjes te kiezen als ik maar één connector op het bord heb?A: Afhankelijk van uw productveiligheidsnorm. Als uw product een stroomcircuit of een hoogwaardige besturingskaart bevat, worden polariserende lipjes nog steeds aanbevolen om menselijke bedieningsfouten tijdens after-sales onderhoud te voorkomen; voor eenvoudige signaalcircuits met lage spanning zonder veiligheidsrisico's is een niet-polariserende versie acceptabel om kosten te besparen.
