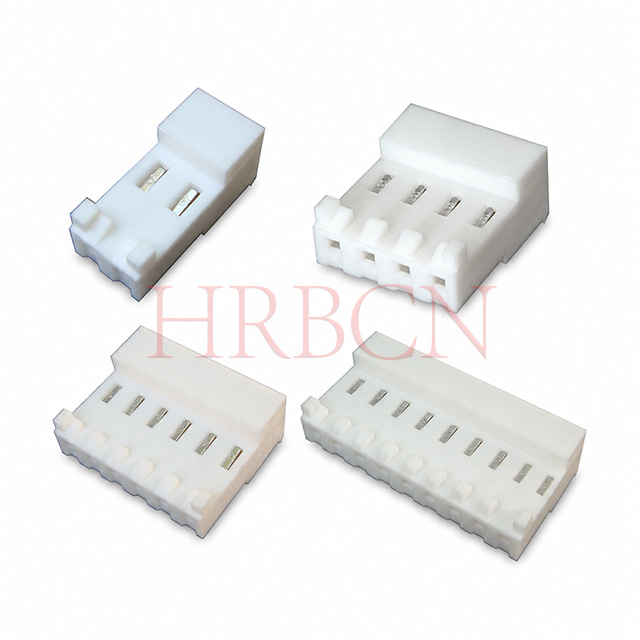

IDC-connector met gesloten uiteinde en polariserende lipjes M7060R-NCR

Beschikbaarheid Status:
Hoeveelheid:
Inquiry Voeg toe aan mandje

  • M7060R-NCR

  • HRB

M7060R-NCR.pdf


Connector met een steek van 3,96 mm voor indirecte koppeling, isolatieverplaatsingstechnologie (IDT), voor individuele geleiders, montage aan het uiteinde van de kabel,  met slot.UL-E304945


1).IDC-connectoren met 3,96 pitch, gesloten uiteinde, rechte hoek, messing, vertind/verguld, met polariserende lipjes, met vergrendelingshelling.

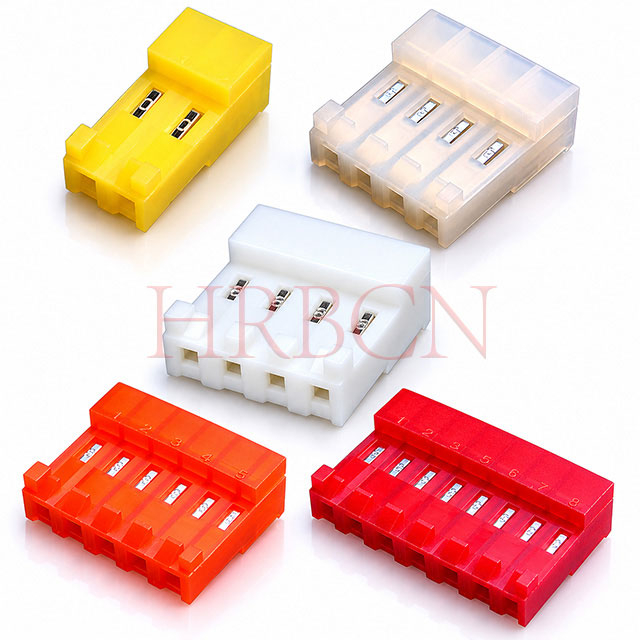

C Kleur Draadlengte

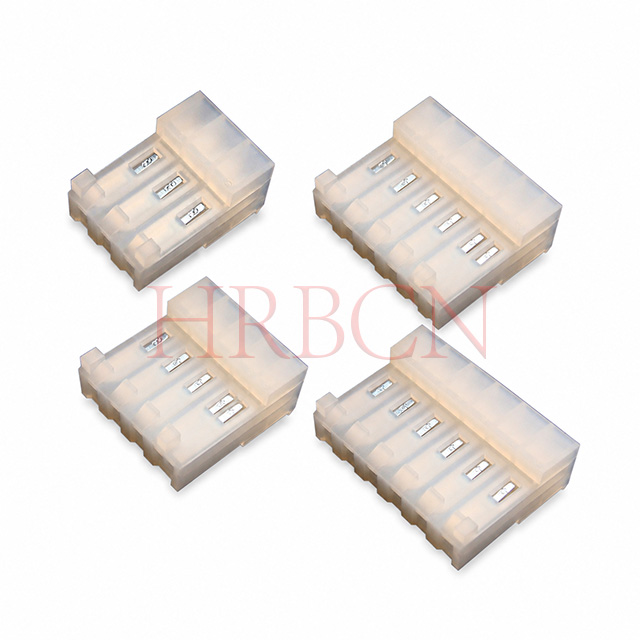

N Natuurlijk #18

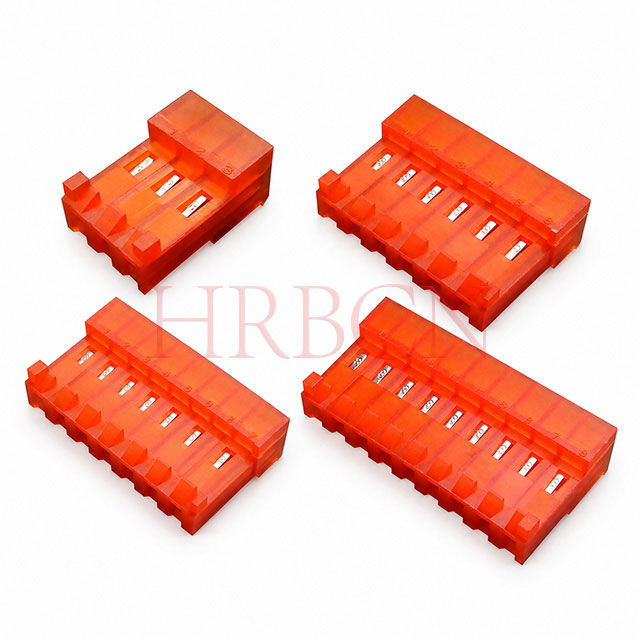

O Oranje #18

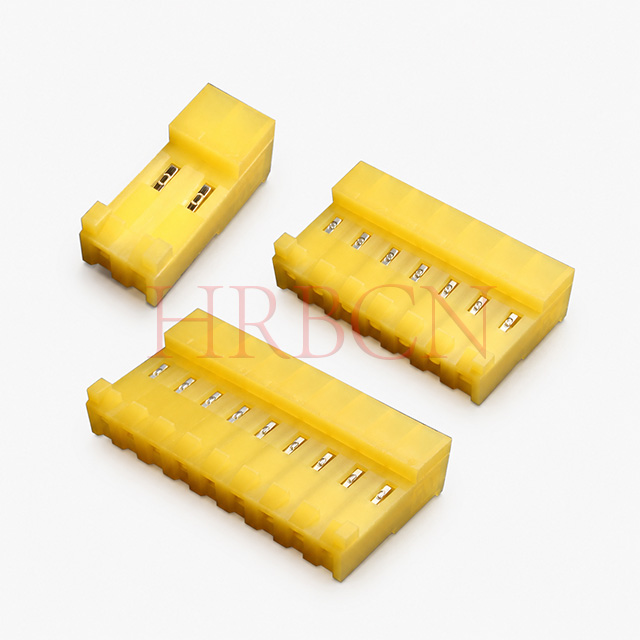

Y Geel #20

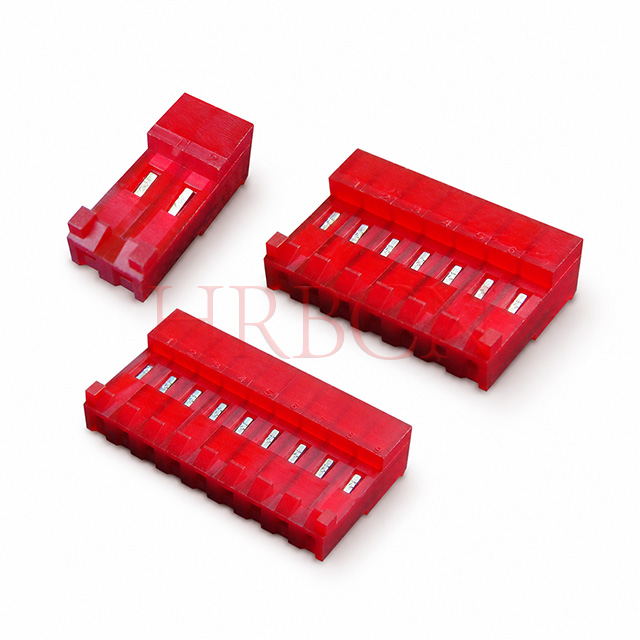

R Red #22
W Wit #24


Deel  Nee.
Dimensions Deel  Nee.
Dimensions Deel  Nee.
Dimensions
TYP  UL94V-2 Cir Dim:  A Dim:  B TYP  UL94V-2 Cir Dim:  A Dim:  B TYP  UL94V-2 Cir Dim:  A Dim:  B
M7060R-2-CR(90°) 2 7.92 3.96 M7060R-10-C-R(90°) 10 39.60 35.64 M7060R-18-C-R(90°) 18 71.08 67.32
M7060R-3-C-R(90°) 3 11.88 7.92 M7060R-11-C-R(90°) 11 43.41 39.60 M7060R-19-C-R(90°) 19 75.04 71.28
M7060R-4-C-R(90°) 4 15.84 11.88 M7060R-12-C-R(90°) 12 47.37 43.56 M7060R-20-C-R(90°) 20 78.90 75.24
M7060R-5-C-R(90°) 5 19.80 15.84 M7060R-13-C-R(90°) 13 51.33 47.52 M7060R-21-C-R(90°) 21 82.26 79.20
M7060R-6-C-R(90°) 6 23.76 19.80 M7060R-14-C-R(90°) 14 55.29 51.48 M7060R-22-C-R(90°) 22 86.82 83.16
M7060R-7-C-R(90°) 7 27.72 23.76 M7060R-15-C-R(90°) 15 59.35 55.44 M7060R-23-C-R(90°) 23 90.78 87.12
M7060R-8-C-R(90°) 8 31.68 27.72 M7060R-16-C-R(90°) 16 63.31 59.40 M7060R-24-C-R(90°) 24 94.74 91.08
M7060R-9-C-R(90°) 9 35.64 31.68 M7060R-17-C-R(90°) 17 67.12 63.36





1) Stroomsterkte: 7A AC, DC

2) Spanningsbereik: 600 V AC, DC

3) Bedrijfstemperatuur: -25 ºC tot +85 ºC
4) Contactweerstand: maximaal 3,0 mΩ

5) Isolatieweerstand: min. 5000MΩ.

6) Bestand tegen spanning: 2200 V AC/minuut
7) Behuizingskenmerk: gesloten uiteinde/

8) Materiaal: Behuizing: Nylon UL94V-2
                   Aansluiting: koperlegering.
9) Afwerking: vertind/verguld over nikkel.
10) Klembevestiging aan behuizing: minimaal 3,63 kg.
11) cUL-bestandsnr.: E304945

12) Draadmaat: AWG#18-24
