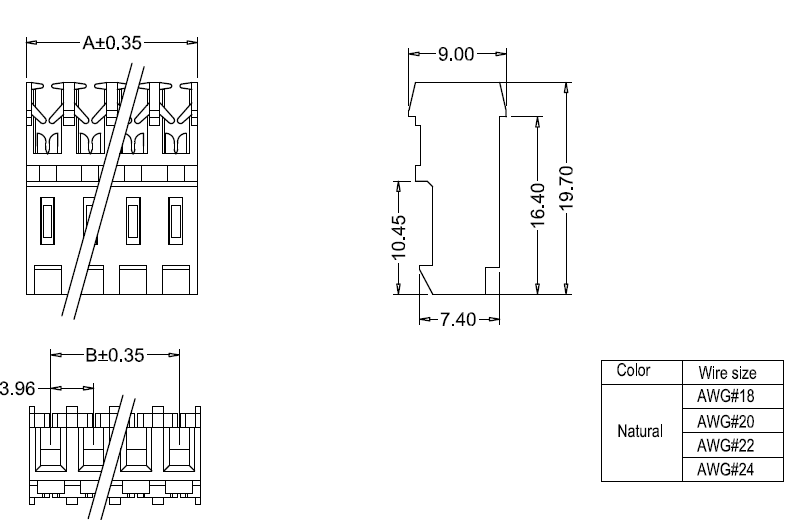

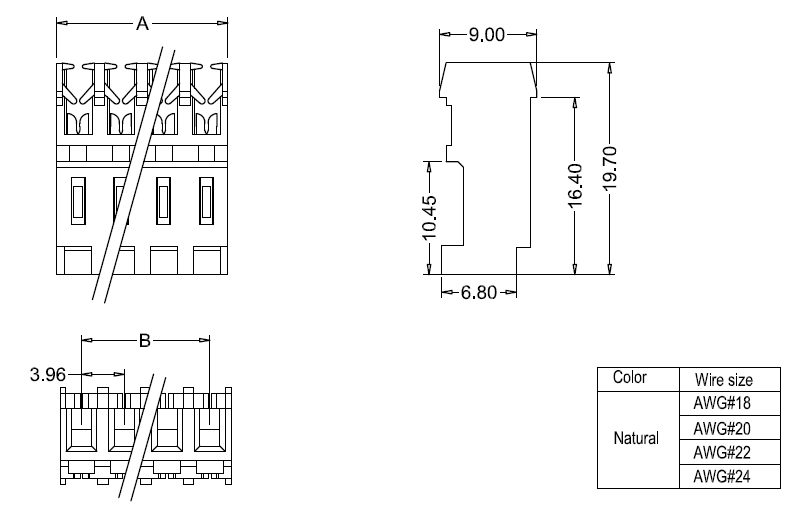

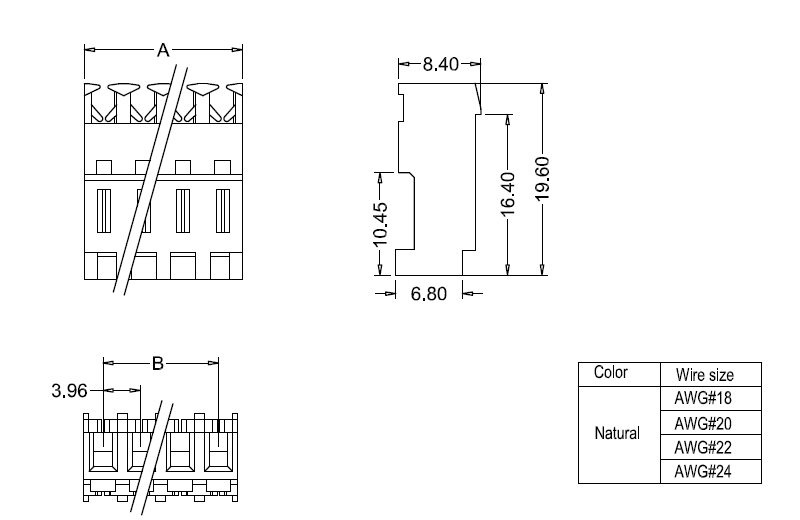

Vraag 1: Wat is de steek van de M7060(I) IDC-connector?
A: De steek is 3,96 mm, een gebruikelijke specificatie voor elektronische verbindingen met gemiddeld vermogen.

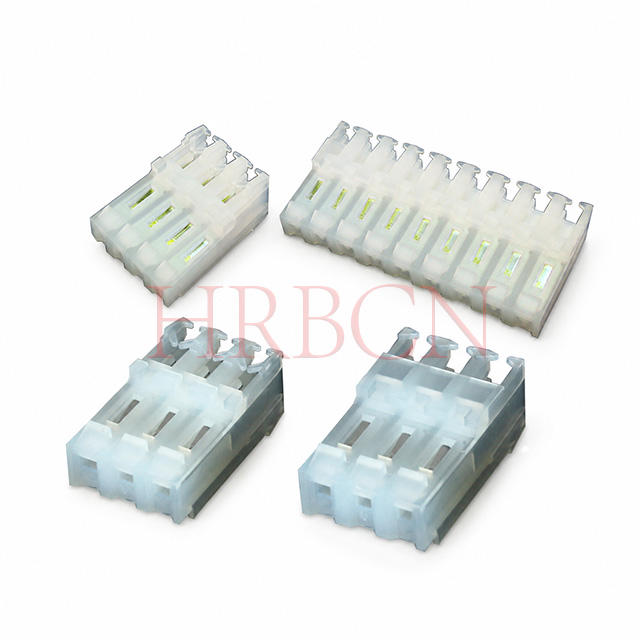

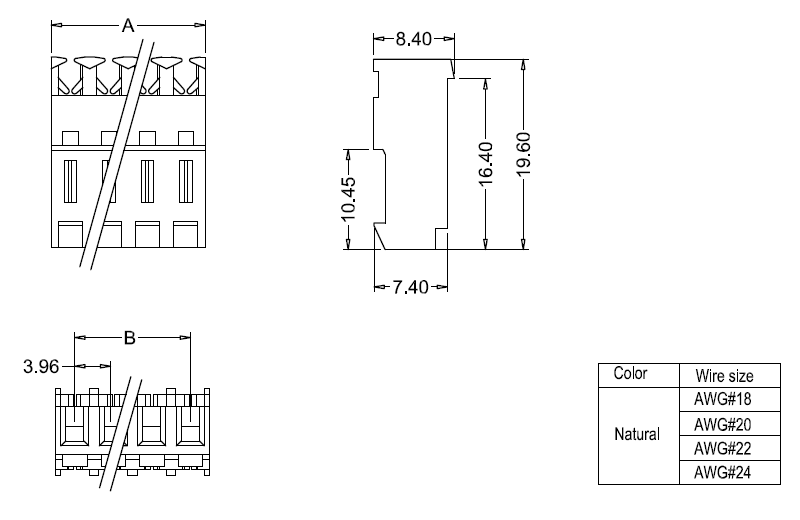

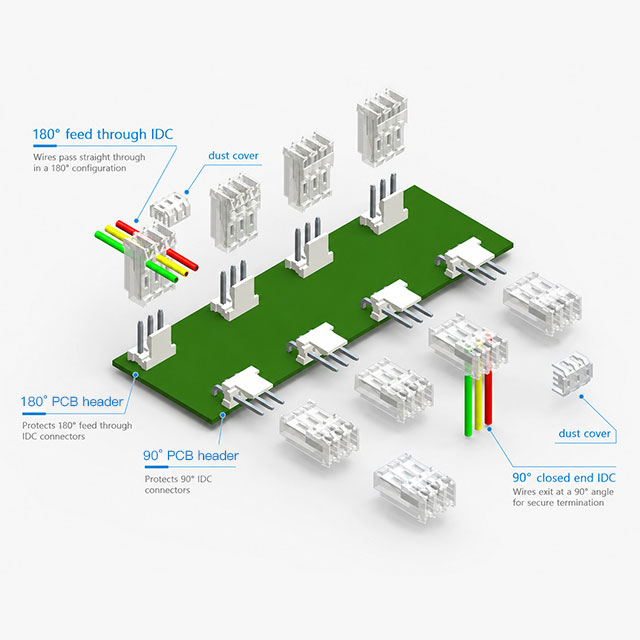

Vraag 2: Welke oriëntaties zijn beschikbaar voor deze serie?
A: Twee hoofdstijlen: 90° gesloten uiteinde (model met achtervoegsel R) en 180° doorvoer (standaardmodel). Polariserende lipjes zijn optioneel om verkeerd inbrengen te voorkomen.
Vraag 3: Wat zijn de materiaal- en vlamvertragende kwaliteit van de behuizing?
A: De behuizing is van nylon 66 met UL94V-2 vlamvertragende classificatie, bedrijfstemperatuur: -25℃ ~ +85℃.
Vraag 4: Wat is de elektrische beoordeling?
A: Nominale stroom: 7A AC/DC; Nominale spanning: 600 V AC/DC; Bestand tegen spanning: 2200V AC per minuut.
Vraag 5: Welke draaddikte ondersteunt deze IDC-connector?
A: Het past op AWG18 tot AWG24-draden, die veel worden gebruikt voor de interne bedrading van huishoudelijke apparaten en industriële apparatuur.
Vraag 6: Wat is het eindmateriaal en de beplating?
A: Terminals zijn gemaakt van messing en verkrijgbaar in vertinnen en vergulden voor verschillende toepassingseisen.
Vraag 7: Hoeveel pinopties zijn er?
A: Deze serie omvat 2 pinnen tot 20 pinnen om aan diverse circuitvereisten te voldoen.
Vraag 8: Wat zijn de toepassingen van deze IDC-connectoren?

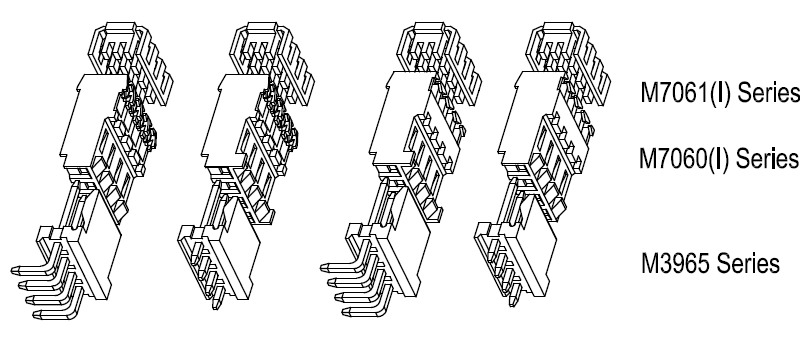

A: Deze IDC-connectoren met een pitch van 3,96 mm (M7060(I)-serie) worden veel gebruikt voor draad-naar-draad- en draad-naar-bord-verbindingen in zowel consumenten- als industriële elektronica, vooral waar snelle, betrouwbare en kosteneffectieve bedrading vereist is.
Veel voorkomende toepassingen zijn onder meer:
Huishoudelijke apparaten – koelkasten, wasmachines, airconditioners, magnetrons en kleine keukenapparatuur.
Industriële besturing en automatisering – PLC's, bedieningspanelen, sensoren, actuatoren en interne bedrading van industriële machines.
LED-verlichting en slimme verlichting – stroom- en signaalaansluitingen voor verlichtingsarmaturen, strips en bedieningsmodules.
Consumentenelektronica – voedingen, adapters en interne aansluitingen voor audio-/videoapparaten.
HVAC- en bouwapparatuur – verwarmings-, ventilatie- en airconditioningsystemen, thermostaten en regeleenheden.
Verkoopautomaten, spelapparaten en kantoorapparatuur – interne stroom- en signaalharnassen.

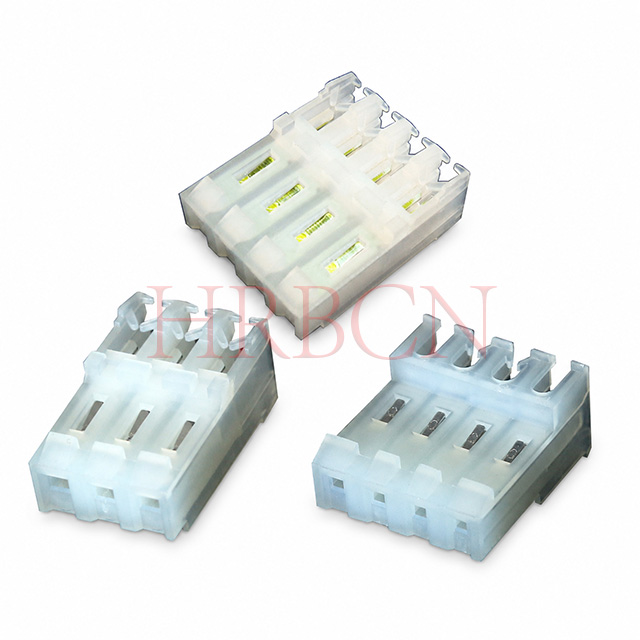

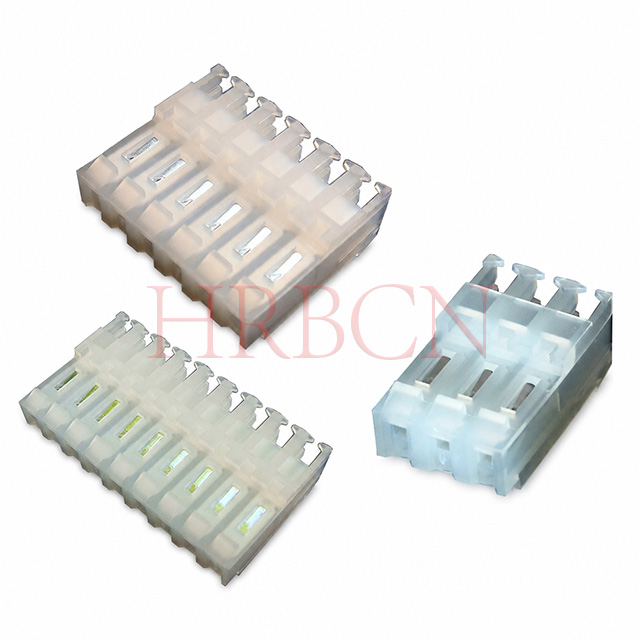

Ze zijn geschikt voor AWG18–AWG24-draden, nominaal 5A / 600V, en presteren goed bij temperaturen van −25℃ tot +85℃ (V‑2). Het ontwerp met vergrendelbare oprit zorgt voor trillingsbestendigheid en een veilige koppeling, waardoor ze ideaal zijn voor productie van grote volumes en zware omstandigheden.
