Algemene veelgestelde vragen

Vraag 1: Wat is het pitch- en pinbereik van de IDC-connector uit de M7060-serie?

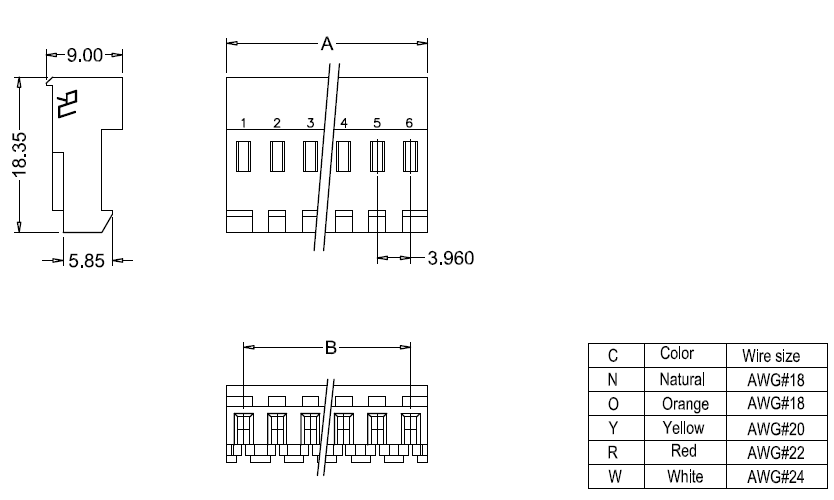

A: Het is een doorvoer-IDC-connector met een pitch van 3,96 mm, die 2 tot 24 pinnen ondersteunt voor selectie.

Vraag 2: Welke draaddiktes zijn compatibel met deze connector?

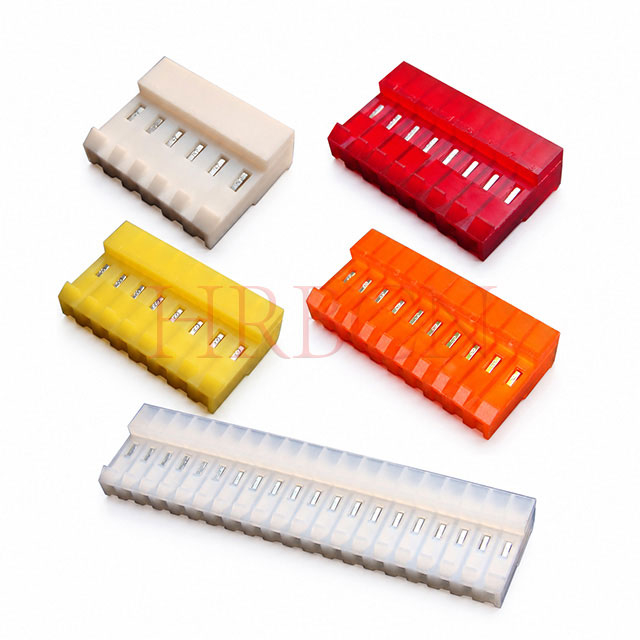

A: Het past op AWG18-, AWG20-, AWG22- en AWG24-draden, die overeenkomen met verschillende kleurcodes van de behuizing.

Vraag 3: Wat zijn de elektrische waarden en werktemperatuur?

A: Nominale stroom: 5A AC/DC; Nominale spanning: 600 V AC/DC; Bedrijfstemperatuur: -25°C tot +85°C.

Vraag 4: Wat zijn de materialen en de vlamvertragende kwaliteit?

A: Behuizing: Nylon66, UL94V-2; Terminal: Fosforbrons met vertinnen of vergulden.

Vraag 5: Wat zijn de functies van polariserende lipjes en vergrendelingshelling?

A: Polariserende lipjes voorkomen omgekeerd inbrengen; vergrendelingshelling zorgt voor een stevige koppeling en voorkomt losse verbinding.

Vraag 6: Is dit een rechte connector? Wat is de oriëntatie?

A: Ja, het is een IDC-connector met gesloten uiteinde van 90° voor indirecte koppeling.

Vraag 7: Kunt u aangepaste pinaantallen of kleuren opgeven?

A: Standaardpinnen variëren van 2 tot 24, en er zijn meerdere standaardkleuren beschikbaar. Neem contact met ons op voor niet-standaard maatwerk.

Technische veelgestelde vragen

Vraag 1: Waarom hebben IDC-connectoren twee structurele versies met gesloten uiteinde en doorvoer?

A: De twee ontwerpen zijn ontwikkeld voor totaal verschillende eisen aan de bedradingslay-out, draadrouteringsmodi en vereisten voor doorgeluste circuits:

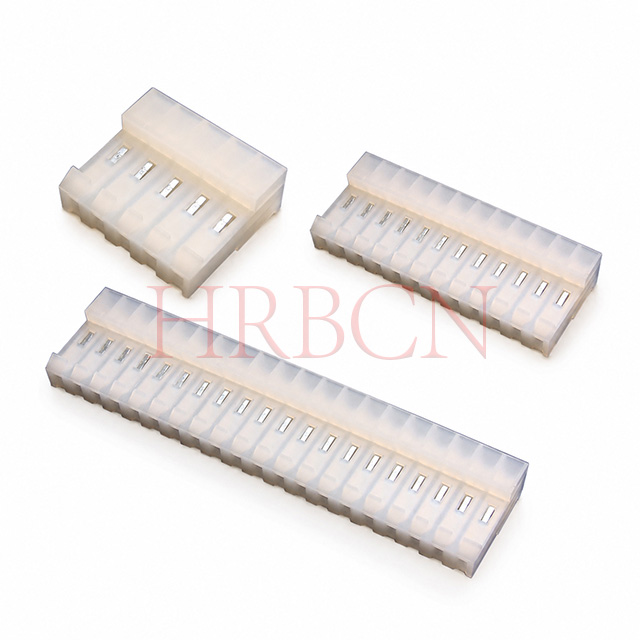

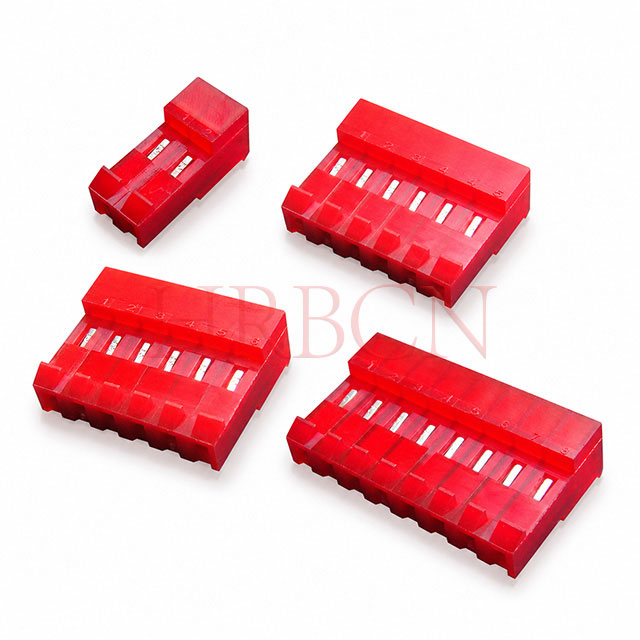

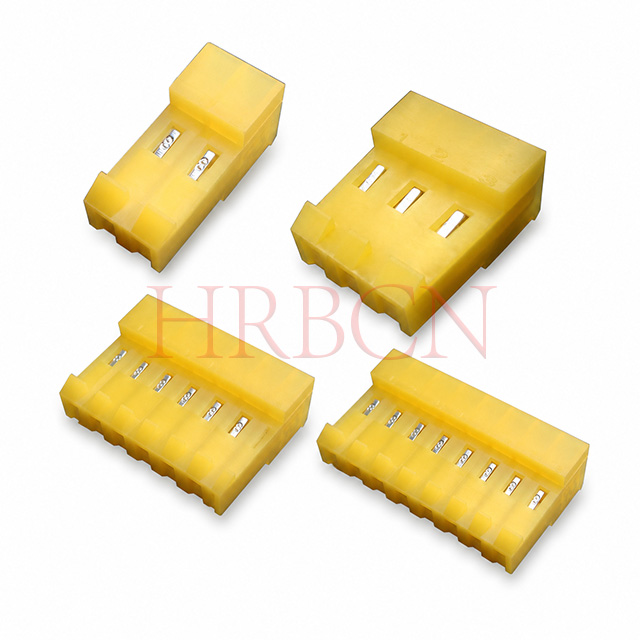

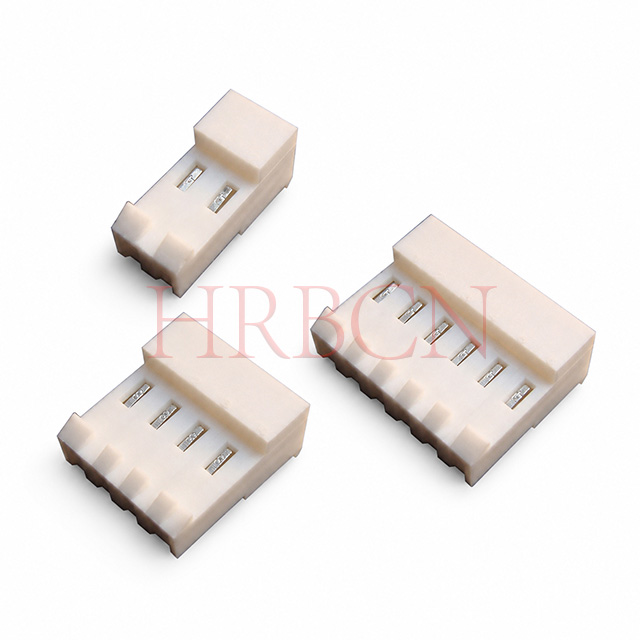

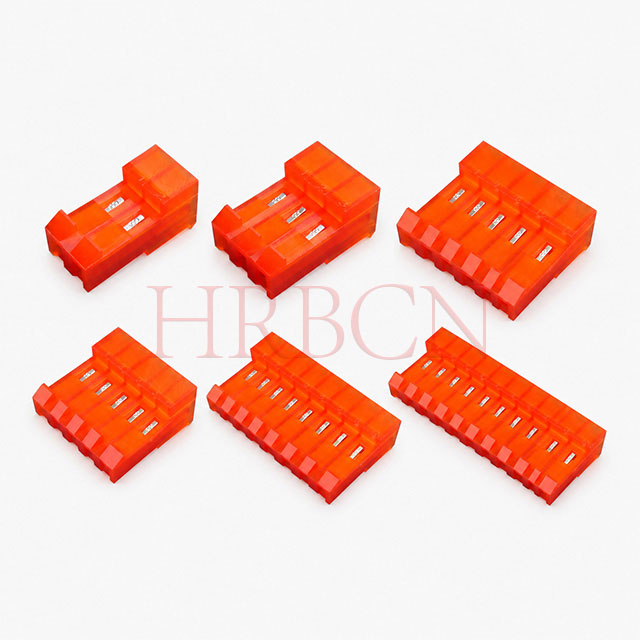

IDC met gesloten uiteinde (90° gesloten uiteinde M7060R-serie)

Het ene uiteinde van de behuizing is volledig afgedicht en er is geen doorgaand draadkanaal. Draden kunnen alleen aan het kabeluiteinde worden afgesloten en bevestigd; de draad kan niet door de gehele connectorbehuizing gaan. Het is ontworpen voor onafhankelijke wire-to-board-terminalbedrading van een enkele PCB.

Doorvoer-IDC (180°-doorvoer door M7060-serie)

Via open kanaal loopt door de gehele behuizing. Draden kunnen van de ene naar de andere kant doordringen en ondersteunen de draad die door het connectorlichaam loopt. Het maakt een serieschakeling in serieschakeling tussen meerdere PCB's mogelijk, waardoor stroom-/signaaloverdracht bord voor bord in cascade wordt gerealiseerd.

Vraag 2: Wat zijn de praktische toepassingsverschillen tussen IDC-connectoren met gesloten uiteinde en doorvoer?

IDC met gesloten uiteinde (M7060R 90°)

⒈Kernfuncties

• Volledig gesloten achterbehuizing, draad wordt alleen aan het uiteinde aangesloten, betere trekontlasting en stofbestendigheid;

• Rechthoekige kabeluitgang bespaart verticale PCB-interne ruimte, nette bedradingsindeling in smalle apparatuurbehuizingen;

• Geen draadoverhang aan de achterkant, vermijdt kortsluitingsrisico veroorzaakt door blootliggende losse draden.

⒉Typische toepassingen

• Enkele onafhankelijke besturingsprintplaat zonder cascadebedrading: huishoudelijke apparaten, kleine aandrijfmodules, LED-lampenborden, draagbare testinstrumenten, medische bedieningspanelen met onafhankelijke bedrading.

• Geschikte omgeving:  De interne ruimte van het apparaat is smal, de kabel heeft een horizontale draai van 90° nodig na het aansluiten van de printplaat; elke PCB ontvangt alleen inkomende draden zonder deze naar een andere printplaat uit te voeren.

Doorvoer IDC (M7060 180° rechte doorvoer)

⒈Kernfuncties

• Volledige draaddoorgang, één draad loopt door de connector om een ​​'invoer-uitvoer'-cascade te realiseren;

• Ondersteunt serieschakelingbedrading, één groep draden verbindt opeenvolgend meerdere PCB's, vermindert het aantal harnassen en de montagekosten;

• Rechte kabeluitgang van 180°, draden gaan recht naar voren na koppeling met de PCB-header.

⒉Typische toepassingen

• Apparatuur uit meerdere printplaten: HVAC-besturingssystemen, meerlaagse industriële schakelkasten, LED-lichtreeksmodules met meerdere groepen, beveiligingsalarmbedieningspanelen, stroomdistributieapparatuur die een cascadevoeding tussen meerdere borden vereist.

• Geschikte omgeving:  Meerdere PCB's hebben gedeelde stroom- of signaallussen nodig; De bedrading moet door één connector gaan om de volgende printplaat aan te sluiten, wat een vereenvoudigde kabelboomindeling vereist.

  ---

Vraag 3: Hoe kunt u voor uw project kiezen tussen IDC-connectoren met gesloten uiteinde en doorvoer?

Beoordeel op basis van 4 kernontwerpdimensies:

⒈PCB-cascaderende bedradingsvraag

Slechts één enkele printplaat, er hoeft geen draad op een ander bord te worden aangesloten → Selecteer IDC met gesloten uiteinde

Meerdere PCB's vereisen serieschakeling van stroom/signaaloverdracht → Selecteer doorvoer-IDC

⒉Interne ruimte en draadgeleidingshoek

Beperkte verticale hoogte boven printplaat, draden hebben horizontale zijuitgang nodig (draai van 90°) → Rechthoekige versie met gesloten uiteinde

Voldoende rechte ruimte achter printplaat, draden lopen recht naar voren langs het bordvlak → Rechte doorvoerversie

⒊ Vereiste bedradingsnetheid en stofbescherming

Afgedichte behuizing nodig om stof tegen te houden en te voorkomen dat blootliggende draadeinden kortsluiting veroorzaken → Closed-end IDC

Geef prioriteit aan vereenvoudigde kabelbomen, verminder de totale draadhoeveelheid voor cascade met meerdere kaarten → Doorvoer-IDC

⒋ Onderhouds- en vervangingsgemak na verkoop

Elke PCB-bedrading is onafhankelijk, eenvoudig te vervangen door een enkel bord zonder andere circuits te beïnvloeden → Closed-end IDC

⒌Geünificeerde voedingsingang op het eerste bord, voed alle volgende borden via doorvoer-daisy chain → Doorvoer-IDC

Vraag 4: Delen IDC met gesloten uiteinde en doorvoer compatibele PCB-headers?

EEN: Ja. M7060-doorvoer- en M7060R-IDC-connectoren met gesloten uiteinde en dezelfde pitch/pintelling passen bij de identieke omhulde PCB-headers uit de M3965-serie. Alleen het achterste draadkanaal en de kabeluitgangshoek verschillen; steek, pin-indeling en paringsafmetingen zijn volledig consistent.

Vraag 5: Kan doorvoer-IDC worden gebruikt als bedrading met een gesloten uiteinde?

A: Het is technisch haalbaar, maar wordt niet aanbevolen. Door het open kanaal komen draadstaarten aan de achterkant van de connector bloot te liggen, waardoor de ophoping van stof en het risico op trillingen groter worden. De volledig afgedichte behuizing van het gesloten uiteinde biedt betere mechanische bescherming voor terminalbedradingsscenario's.

Vraag 6: Kan een closed-end IDC een serieschakeling met meerdere borden realiseren?

A: Nee. De achterkant is volledig geblokkeerd zonder draadkanaal. Als u meerdere PCB's moet aansluiten, moet u voor elke kaart aparte inkomende draden regelen, wat de kabelboomkosten en de montagewerklast verhoogt.
