Connectorterminologie uitgelegd: Wire-to-Wire, IDC, RAST, Board-to-Board en meer

Je ziet veel soorten connectoren in de elektronica. Het is belangrijk om verbindingswoorden te kennen als u apparaten ontwerpt, koopt of repareert. Woorden als wire-to-wire, IDC, RAST en board-to-board kunnen verwarrend zijn. Deze woorden kunnen het moeilijk maken om een ​​connector te kiezen. Als u weet wat ze betekenen, kunt u de juiste connector voor uw taak kiezen. HRB&HRBCN Connector geeft praktijkvoorbeelden en producttypen. Hier zijn enkele veel voorkomende connectoren :

Belangrijkste afhaalrestaurants

• Als u connectortypen zoals wire-to-wire en IDC kent, kunt u de beste kiezen voor uw project. Met draad-naar-draad-connectoren kunt u kabels eenvoudig aansluiten zonder dat u een printplaat nodig hebt. Dit maakt het repareren en wijzigen van dingen eenvoudig. Met IDC-connectoren kunt u sneller werken omdat u de draadisolatie niet hoeft te strippen. Dit maakt de installatie sneller. RAST-connectoren helpen u bedradingsfouten te voorkomen en maken de montage eenvoudiger. Ze hebben standaard afstanden en grendels. Door de juiste connector te kiezen, blijven uw apparaten veilig en betrouwbaar.

Overzicht van draad-naar-draad-connectoren

Wat is een draad-naar-draad-connector?

Een draad-naar-draad -connector verbindt twee of meer draden. Je hebt geen printplaat nodig om hem te gebruiken. Mensen gebruiken deze connectoren om kabels te bevestigen, verlengen of aftakken. De connector houdt de draden bij elkaar. Het laat elektriciteit veilig van de ene draad naar de andere bewegen. Wire-to-wire connectoren zijn er in vele soorten en maten. Ze helpen allemaal draden op een veilige manier aan te sluiten.

Belangrijkste kenmerken en toepassingen

Wire-to-wire-connectoren zijn flexibel en gemakkelijk te gebruiken. Voor de meeste typen is geen speciaal gereedschap nodig. U kunt draden snel aansluiten of loskoppelen. Dit is handig bij reparaties of wijzigingen. Het materiaal van de connector beïnvloedt hoe goed deze werkt. Hier is een tabel met veelgebruikte materialen en wat ze doen:

• Fosforbrons is goed voor signaalverbindingen. Het kost minder en werkt goed.

• Messing is goedkoop en geleidt elektriciteit goed. Hij buigt niet gemakkelijk terug, dus niet geschikt voor draden die je vaak aansluit.

• Berylliumkoper werkt het beste voor zware klussen. Het kost meer.

Wire-to-wire-connectoren worden op veel plaatsen gebruikt. Hier is een tabel die laat zien waar je ze kunt zien:

Deze connectoren gebruik je in auto's voor sensoren en verlichting. In fabrieken verbinden ze machines en bedieningspanelen. In de elektronica passen ze in apparaten waar de ruimte klein is en de prestaties belangrijk zijn. Wire-to-wire-connectoren maken het gemakkelijk om kabels af te takken of aan te sluiten.

Voors en tegens

Wire-to-wire-connectoren hebben veel goede punten. U kunt kabels aftakken of draden ver uit elkaar aansluiten. Langs een kabel kunt u meerdere aansluitpunten toevoegen. Dit helpt bij lastige bedradingswerkzaamheden.

Maar je moet de connector goed vastzetten. Als u dat niet doet, kan deze losraken. Deze connectoren zijn niet sterk tegen trekken of schudden. Hier is een tabel waarin draad-naar-draad-connectoren worden vergeleken met draad-naar-bord-connectoren:

Tip: Controleer altijd uw kabel en waar u deze gebruikt voordat u een connector kiest. De juiste connector houdt uw systeem veilig.

Kies een draad-naar-draad-connector als u kabels rechtstreeks met elkaar wilt verbinden. Het is goed voor plaatsen waar u gemakkelijk draden moet verwisselen of verplaatsen. Je ziet deze connectoren in auto's, machines en thuiselektronica. Als je de juiste connector kiest, werkt je kabelsysteem goed en gaat het langer mee.

IDC-connectoren en technologie

Wat is een IDC-connector?

Wanneer u met connectoren werkt, kunt u isolatie-verdringingscontact horen . Met een IDC-connector kunt u draden verbinden zonder de isolatie te verwijderen. De connector heeft scherpe messen die door de afdekking van de draad snijden. Hierdoor ontstaat een directe verbinding die lucht en water blokkeert. De verbinding is sterk en houdt vocht buiten. Met IDC-connectoren kunt u taken sneller voltooien en minder fouten maken.

Hoe IDC-connectoren werken

Om een ​​IDC-connector te gebruiken, plaatst u de draad in de sleuf. De messen drukken naar beneden en snijden door de isolatie. Hierdoor ontstaat een koudgelaste verbinding. U hoeft de draad niet te strippen of soldeer te gebruiken. Het proces is snel en eenvoudig. Met modulaire idc-systemen kunt u veel draden tegelijk aansluiten.

• IDC-connectoren gebruiken scherpe messen om de draadisolatie door te snijden en contact te maken.

• Bij krimpconnectoren moet u de draden strippen en ze allemaal aansluiten.

• Voor soldeerconnectoren moet u soldeer smelten, wat meer tijd kost.

Met IDC-connectoren kunt u sneller werken en geld besparen op arbeid. Je kunt in één stap veel draden aansluiten. Solderen en krimpen duren langer en vergen meer werk.

Tip: Kies IDC-connectoren als u snelle en sterke verbindingen voor veel draden wilt.

HRB&HRBCN IDC-connectorfuncties

HRB&HRBCN maakt IDC-connectoren met bijzondere eigenschappen. Ze gaan lang mee en kunnen moeilijke plekken aan. De connectoren zijn geschikt voor meer dan 100 toepassingen . U kunt ze gebruiken op plaatsen waar water, stof, hitte of chemicaliën aanwezig zijn. HRB- en HRBCN-connectoren hebben veel veiligheids- en kwaliteitscertificaten. Je krijgt ook goede prijzen en eenvoudig bestellen.

Voor het zware werk kunt u rekenen op HRB&HRBCN-connectoren. Ze werken goed in auto's, fabrieken en ziekenhuizen. U krijgt goede resultaten en waar voor uw geld.

IDC-connectortoepassingen

IDC-connectoren zitten in veel elektronische apparaten en systemen. Ze passen in kleine ruimtes en geven sterke verbindingen. Je gebruikt ze in auto-infotainmentsystemen om schermen, bedieningselementen en audio te koppelen. Fabrieken gebruiken IDC-connectoren voor machines, sensoren en besturingseenheden. Ziekenhuizen gebruiken ze om sensoren en schermen aan te sluiten voor de patiëntenzorg. Telefoons en tablets gebruiken IDC-connectoren omdat ze klein en betrouwbaar zijn.

IDC-connectoren zie je in veel populaire toepassingen. Je gebruikt ze in modulaire idc-systemen voor snelle en gemakkelijke draadverbindingen. IDC-connectoren helpen u sterke en duurzame verbindingen te maken in auto's, fabrieken, ziekenhuizen en elektronica. U krijgt goede prestaties en een lange levensduur.

RAST-connectorsysteem uitgelegd

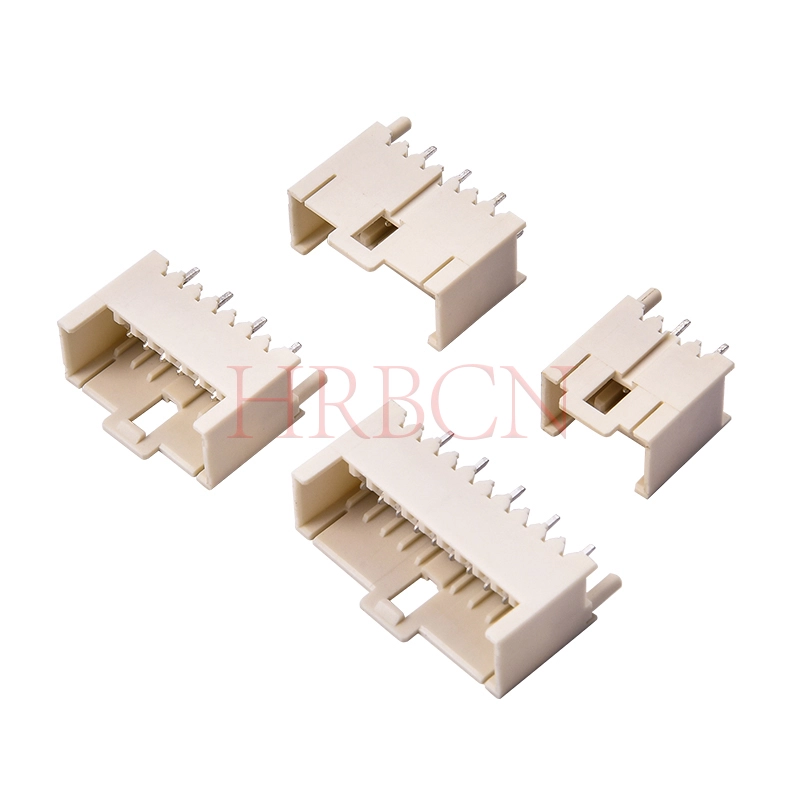

Wat is een RAST-connector?

Mogelijk zie je het woord rast als je met draden werkt. RAST betekent 'Grid Connection Plug Technology'. Dit is Duits voor netverbindingsstekkertechnologie. Het rast-connectorsysteem maakt gebruik van vaste ruimtes tussen contacten. De meest voorkomende typen zijn rast 2,5 en rast 5. Deze cijfers geven aan hoeveel millimeter er tussen elk contact zit. Met rastconnectoren maak je snel en foutloos kabelbomen. Het rast-connectorsysteem zorgt ervoor dat u tijdens de montage geen fouten maakt. Het doet dit door gebruik te maken van keying en polarisatie.

Het is belangrijk om het verschil te kennen tussen rast, rast-connectoren en het rast-connectorsysteem . Rast is de regel voor de afstand. Rast-connectoren zijn de echte onderdelen die u gebruikt. Het rast-connectorsysteem omvat de connectoren, de afstand en hoe u ze in elkaar zet. HRB&HRBCN Connector heeft veel rast 2.5 en rast 5 connectoren voor verschillende klussen.

Functies van het RAST-connectorsysteem

Het rast-connectorsysteem levert veel goeds op. Je kunt minder verschillende onderdelen in je harnassen gebruiken. U kunt de sleuteling en polarisatie aanpassen aan uw behoeften. Hierdoor houdt u minder voorraad aan en voorkomt u dat er fouten worden gemaakt. Het kliksysteem zorgt ervoor dat de connectoren beter op hun plek blijven zitten. Bovendien bespaart u geld op het werk, omdat rastconnectoren machinaal werken.

Rast 5 connectoren kom je op veel plekken tegen omdat ze voldoen aan strenge veiligheids- en kwaliteitsregels. Deze regels omvatten VDE, UL 1977, IEC 61984 en ISO 9001:2015 . Rast-connectoren van HRB&HRBCN Connector voldoen ook aan de RoHS- en CE-markeringsregels.

Toepassingen van RAST-connectoren

Je gebruikt rast-connectoren in veel dingen. Huishoudelijke apparaten zoals diepvriezers, magnetrons en wasmachines gebruiken rast 5- en rast 2,5-connectoren voor veilige en snelle bedrading. Auto's gebruiken het rast-connectorsysteem voor relais, sensoren en schakelaars. Fabrieken gebruiken rastconnectoren om printplaten te verbinden met motorbedieningen en schakelaars.

• Huishoudelijke apparaten

• Automobiel

• Verwarmingstechnologieën

• Industriële toepassingen

Rast-connectoren werden voor het eerst gebruikt in huishoudelijke apparaten om bedradingsfouten te voorkomen. Nu zie je rast 5- en rast 2,5-connectoren in auto's, fabrieken en verwarmingssystemen. Het rast connectorsysteem zorgt voor veilige, sterke en goede verbindingen die voldoen aan alle regels die jij nodig hebt.

Board-to-board-connectoren

Board-to-board-connectortypen

Board-to-board connectoren gebruik je om twee printplaten met elkaar te verbinden. Deze connectoren helpen bij het maken van kleine en krachtige apparaten. Er zijn veel soorten. Elk type heeft zijn eigen vorm en taak. In de onderstaande tabel ziet u de belangrijkste typen die u mogelijk tegenkomt:

Toepassingen en voordelen

Board-to-board-connectoren vind je in veel nieuwe apparaten. Deze connectoren zijn belangrijk in auto-elektronica. Je ziet ze in besturingseenheden, entertainmentsystemen en sensormodules. Ze zitten ook in smartphones, wearables, AR/VR-headsets, laptops en gaming-apparaten. Wearables hebben connectoren nodig die dun zijn en kleine ruimtes tussen de pinnen hebben. AR/VR-headsets gebruiken deze aansluitingen voor snelle gegevens op krappe plekken. Laptops en tablets gebruiken ze om onderdelen aan elkaar te koppelen.

Board-to-board-connectoren bieden veel goede voordelen:

• U bespaart ruimte. Met deze connectoren kunt u borden stapelen en meer functies toevoegen op een klein oppervlak.

• U krijgt een betere signaalkwaliteit. Het ontwerp helpt stroomverlies, echo's en signaalverwisselingen te voorkomen.

• Je krijgt stevige ondersteuning. De connectoren houden platen bij elkaar, zelfs in auto's of fabrieken.

Board-to-board-connectoren hebben kleine openingen tussen de pinnen, veel contacten en lage stapelhoogtes. Je kunt ze gebruiken als je niet veel ruimte hebt. Ze kunnen ook een hoog vermogen aan, wat nodig is in auto's en fabrieken. U kunt erop rekenen dat deze connectoren stroom en gegevens sturen waar u die nodig heeft.

Tip: Kies de juiste board-to-board-connector voor uw autoproject om de beste ruimte, snelheid en sterkte te krijgen.

Andere gemeenschappelijke connectoren

Draad-naar-bord-connectoren van HRB&HRBCN

Soms moet u draden verbinden met een printplaat. HRB&HRBCN wire-to-board-connectoren zorgen voor een sterke en stabiele verbinding. Deze connectoren zorgen ervoor dat draden en kaarten op veel apparaten verbonden blijven. Dit zijn hun belangrijkste kenmerken in een tabel:

U kunt op deze connectoren rekenen voor auto's, fabrieken en thuiselektronica. HRB&HRBCN verzendt snel en volgt strikte veiligheidsregels.

Circulaire connectoren

Ronde connectoren zijn gemakkelijk te herkennen omdat ze rond en sterk zijn. Je gebruikt ze als je iets stoers nodig hebt. Deze connectoren werken goed op plaatsen waar stof, water of trillingen problemen kunnen veroorzaken. Je ziet ze op veel plekken:

• Transportsystemen

• Industriële bedieningspanelen

• Instrumentatie voor de lucht- en ruimtevaart

• Medische beeldvormingsapparatuur

• Automobielproductie

• Industriële robotica

• Productie van halfgeleiders

• Voedsel- en drankverwerking

U kunt vertrouwen op ronde connectoren voor outdooruitrusting, medische hulpmiddelen en fabrieksrobots. Ze houden uw verbindingen veilig en stabiel, zelfs op moeilijke plaatsen.

Modulaire connectoren

Met modulaire connectoren kunt u systemen bouwen die kunnen veranderen. U kunt onderdelen toevoegen of weglaten naarmate uw project groeit. Deze connectoren maken het bevestigen en upgraden eenvoudig. Eén rechthoekige connector kan veel draden bevatten. Hierdoor bespaar je ruimte en heb je minder connectoren nodig.

• Modulaire connectoren helpen u bij het ontwerpen van flexibele systemen.

• Je kunt dingen snel repareren of upgraden.

• Rechthoekige connectoren besparen ruimte en houden de boel netjes.

Modulaire connectoren zie je vaak terug in netwerk- en telefoonapparatuur. Ze helpen u bij het beheren van kabels en zorgen ervoor dat uw systemen goed blijven werken.

Het kiezen van de juiste connector

Belangrijkste selectiefactoren

Wanneer u een connector voor uw kabelboom kiest , moet u over een aantal belangrijke dingen nadenken. De juiste connector zorgt ervoor dat uw harnas veilig blijft en goed blijft werken, zelfs op moeilijke plaatsen zoals auto's.

• Zorg ervoor dat de connector sterk is. Uw harnas kan trillen, eraan getrokken worden of buigen. Een stevige connector zal niet losraken of breken.

• Controleer of deze goed afsluit. Hoge IP-classificaties zoals IP67 of IP68 houden water, stof en chemicaliën buiten.

• De connector moet bestand zijn tegen warme en koude temperaturen en harde klappen. Dit is erg belangrijk voor auto's en fabrieksharnassen.

• Kijk of de connector trekontlasting geeft. Dit voorkomt dat de kabel gewond raakt op de plek waar deze de connector raakt.

• Kies een connector die goed werkt, zelfs nadat u deze vele malen hebt gebruikt.

• Zorg er altijd voor dat de connector past bij uw harnasontwerp. Als het bij jouw systeem past, kun je het eenvoudig in elkaar zetten en maak je minder fouten.

Tip: Als u veel kabelbomen bouwt, gebruik dan connectoren die op uw gereedschap en draden passen. Dit helpt u geld en tijd te besparen.

HRB- en HRBCN-connectoroplossingen

U kunt vertrouwen op HRB- en HRBCN-connectoren voor uw kabelboomklussen. Ze hebben veel producten, zoals volledig afgedekte snelontkoppelingsterminals, IDC- en RAST-connectoren. Deze werken in auto's, fabrieken en thuismachines.

HRB- en HRBCN-connectoren doorstaan ​​strenge veiligheids- en kwaliteitstests. U krijgt connectoren die voldoen aan de UL-, VDE- en TS16949-regels. Dit betekent dat uw harnas goed zal werken bij zwaar werk. Dankzij het ontwerp kunt u draden snel, veilig en eenvoudig aansluiten. U kunt mannelijke of vrouwelijke connectoren kiezen die bij uw harnas passen. Deze connectoren werken in auto's, fabrieken en thuismachines. Je krijgt goede resultaten en langdurige kwaliteit voor elk harnas dat je bouwt.

Opmerking: HRB&HRBCN geeft om kwaliteit, snelle verzending en flexibele levering. U kunt erop vertrouwen dat deze connectoren uw harnas veilig en sterk houden.

U kunt grote verschillen opmerken tussen kabel-naar-kabel- en kabel-naar-bord-connectoren. In de onderstaande tabel ziet u hoe elk type voor verschillende taken wordt gebruikt:

Kabel-naar-kabelconnectoren zijn ideaal voor het bevestigen van draden en het verwerken van veel stroom. Kabel-naar-bord-connectoren zijn beter voor kleine ruimtes en constante spanning. Controleer altijd de spannings- en stroomwaarden om veilig te blijven. Als u verbindingswoorden kent, kunt u de juiste kiezen en problemen voorkomen. HRB- en HRBCN-connectoren zorgen ervoor dat uw projecten beter werken. Als u meer hulp nodig heeft, lees dan de handleidingen of vraag het aan een expert.

• Kabel-naar-kabelconnectoren: 4

• Kabel-naar-kaartconnectoren: 6

Veelgestelde vragen

Wat is het verschil tussen wire-to-wire- en wire-to-board-connectoren?

Wire-to-wire-connectoren verbinden twee kabels met elkaar. Wire-to-board-connectoren verbinden een kabel met een printplaat. Draad-naar-draad connectoren gebruik je wanneer je flexibele bedrading nodig hebt. U gebruikt wire-to-board-connectoren voor stabiele verbindingen in apparaten.

Hoe besparen IDC-connectoren installatietijd?

Met IDC-connectoren kunt u draden aansluiten zonder de isolatie te verwijderen. Je duwt de draad in de connector. De scherpe messen raken de draad meteen. Hierdoor maak je minder fouten en ben je sneller klaar.

Zijn HRB- en HRBCN-connectoren gecertificeerd voor veiligheid?

Ja. HRB- en HRBCN-connectoren voldoen aan ISO 9001-, UL/cUL-, TS16949-, VDE- en TUV-tests. U krijgt veilige producten die strikte regels volgen voor auto's, fabrieken en huizen.

Waar kunt u RAST-connectoren gebruiken?

Je gebruikt RAST-connectoren in huishoudelijke apparaten, auto's en fabrieksmachines. Met deze connectoren kunt u snel kabelbomen bouwen. Ze stoppen met het dichten van fouten en werken goed met machines.

Hoe kiest u de juiste connector voor uw project?

Bedenk wat uw project nodig heeft. Controleer of de connector sterk en afgedicht is en bij uw systeem past. Kijk naar de spannings- en stroomwaarden. HRB&HRBCN heeft veel veilige keuzes. Je kunt hun team om hulp vragen.
