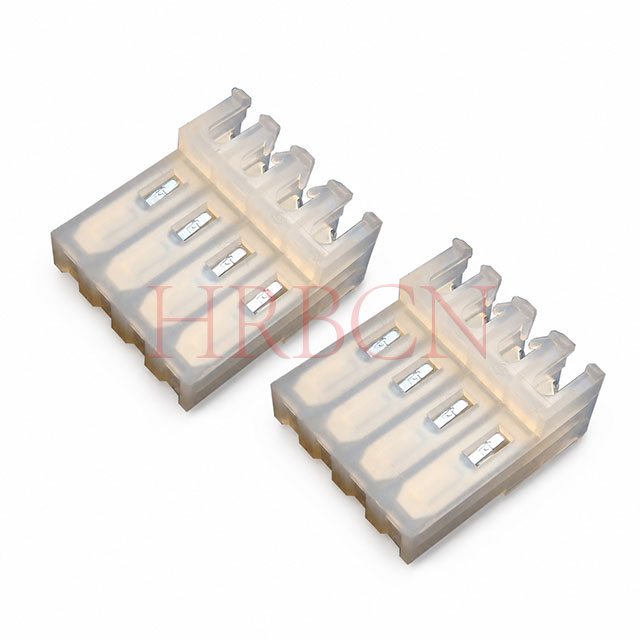

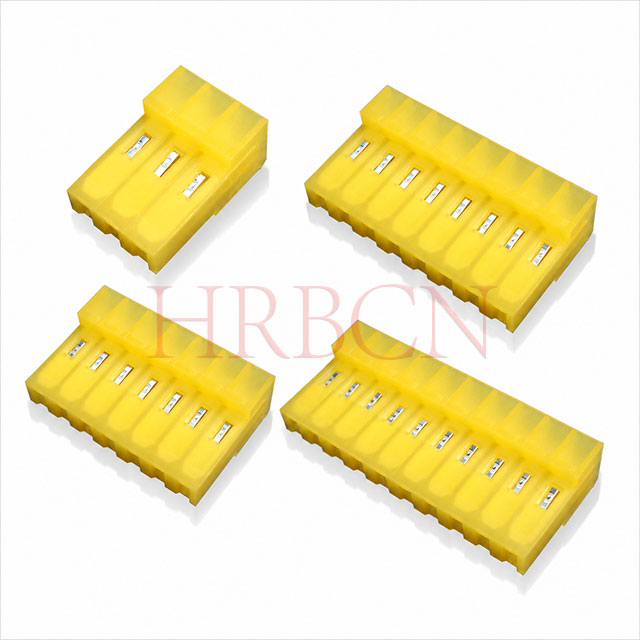

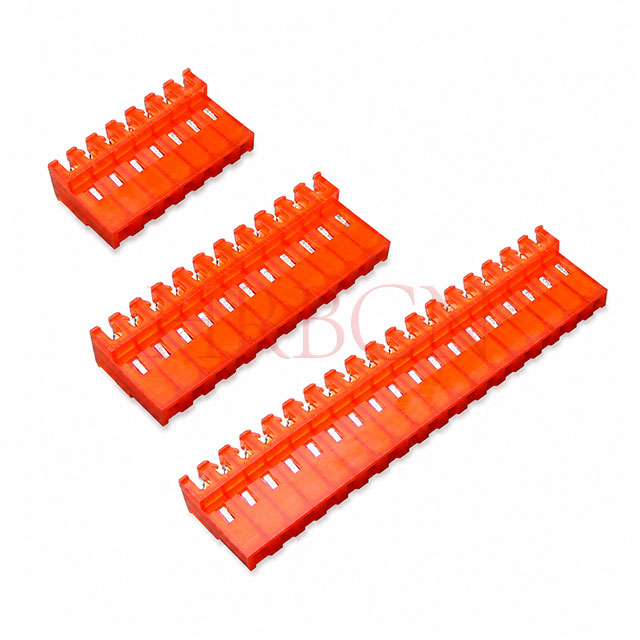

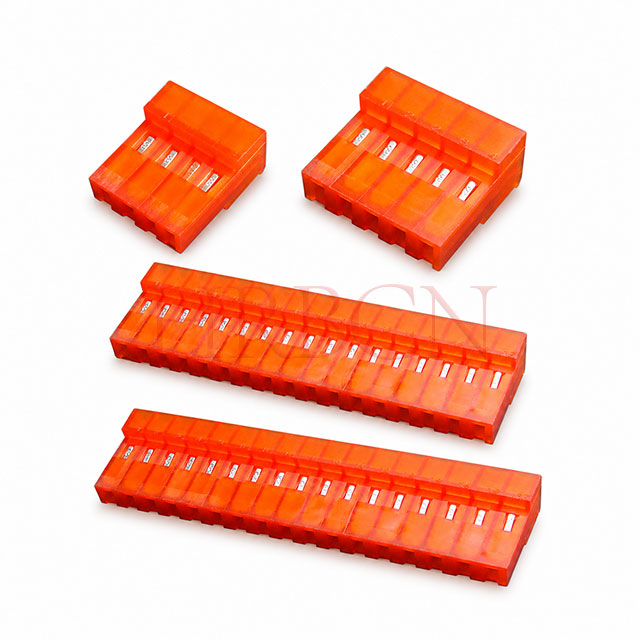

IDC-connector met een pitch van 3,96 mm zonder vergrendelingshelling

M7060-serie IDC-connector met een pitch van 3,96 mm zonder vergrendelingshelling, 90° gesloten uiteinde en 180° doorvoerstijlen, 2-24 pinnen. UL94V-2 Nylon 66 behuizing, fosforbronzen aansluitingen met vertinde/vergulde coating. Kleurgecodeerde behuizing komt overeen met AWG18~AWG24-draden. Ideaal voor wire-to-wire- en wire-to-board-verbindingen in huishoudelijke apparaten en LED-verlichting.
  • Volledig RoHS- en REACH-compatibel
  • UL&cUL-gecertificeerd
  • UL 94V-2 vlamvertragende behuizing
Beschikbaarheid Status:
Hoeveelheid:
Inquiry Voeg toe aan mandje

  • M7060-NCPR, M7060-NCP, M7060R-NCPR, M7060R-NCP

  • HRB

  • 8536909000


3,96 pitch IDC zonder vergrendelbare ramp-polarisatielipjes


Connector met een steek van 3,96 mm voor indirecte koppeling, isolatieverplaatsingstechnologie (IDT), voor individuele geleiders, zonder vergrendelingshelling, met of zonder polariserende lipjes.


HRB P/N-definitie

M7060-NCPR

      ①②③④⑤⑥

①M7060: HRB-serie

②Zonder R (spatie): invoer over 180°

③N: Aantal pinnen: 2-24

④C: Kleur behuizing, zie onderstaande tabelverklaring

⑤P: Zonder vergrendelingshelling

⑥R: Met polariserende lipjes

C Kleur Draad maat
N Natuurlijk AWG18
O Oranje AWG18
Y Geel AWG20
R Red AWG22
W Wit AWG24

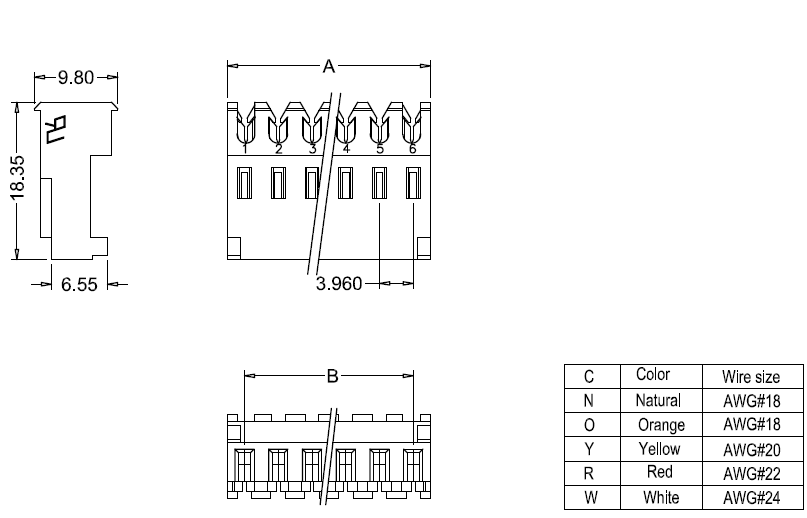

M7060-NCPR-afmetingen

M7060-NCPR IDC-afmetingen

Onderdeelnr  .
Dimensions Onderdeelnr  .
Dimensions Onderdeelnr  .
Dimensions
UL94V-2 Circuits Afm:  A Afm:  B UL94V-2 Circuits Afm:  A Afm:  B UL94V-2 Circuits Afm:  A Afm:  B
M7060-2-CPR 2 7.92 3.96 M7060-10-CPR 10 39.60 35.64 M7060-18-CPR 18 71.08 67.32
M7060-3-CPR 3 11.88 7.92 M7060-11-CP--R 11 43.41 39.60 M7060-19-CPR 19 75.04 71.28
M7060-4-CPR- 4 15.84 11.88 M7060-12-CPR 12 47.37 43.56 M7060-20-CPR 20 78.90 75.24
M7060-5-CPR 5 19.80 15.84 M7060-13-CPR 13 51.33 47.52 M7060-21-CPR 21 82.26 79.20
M7060-6-CPR 6 23.76 19.80 M7060-14-CPR 14 55.29 51.48 M7060-22-CPR 22 86.82 83.16
M7060-7-CPR 7 27.72 23.76 M7060-15-CPR 15 59.35 55.44 M7060-23-CPR 23 90.78 87.12
M7060-8-CPR 8 31.68 27.72 M7060-16-CPR 16 63.31 59.40 M7060-24-CPR 24 94.74 91.08
M7060-9-CPR 9 35.64 31.68 M7060-17-CPR 17 67.12 63.36



HRB P/N-definitie

M7060-NCP

      ①②③④⑤⑥

①M7060: HRB-serie

②Zonder R (spatie): invoer over 180°

③N: Aantal pinnen: 2-24

④C: Kleur behuizing, zie onderstaande tabelverklaring

⑤P: Zonder vergrendelingshelling

⑥Zonder R (spatie): zonder polariserende lipjes

C Kleur Draad maat
N Natuurlijk AWG18
O Oranje AWG18
Y Geel AWG20
R Red AWG22
W Wit AWG24

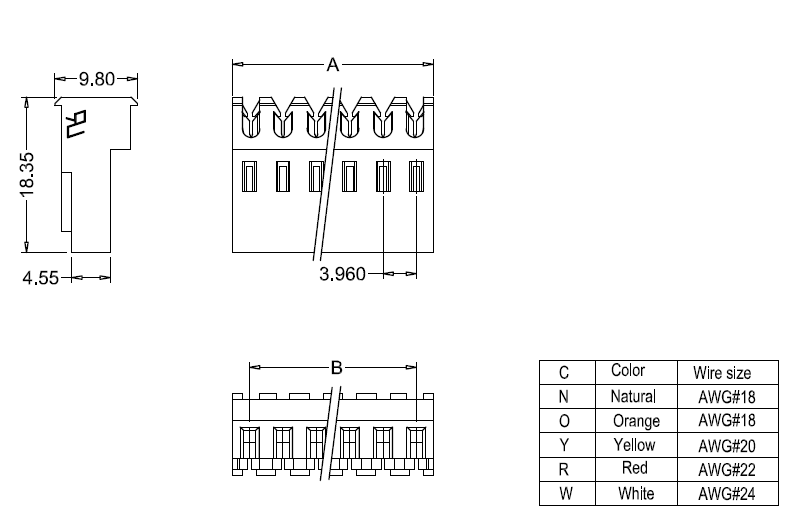

M7060-NCP-afmetingen

M7060-NCP IDC-afmetingen


Onderdeelnr  .
Dimensions Onderdeelnr  .
Dimensions Onderdeelnr  .
Dimensions
TYP  UL94V-2 Circuits Afm:  A Afm:  B TYP  UL94V-2 Circuits Afm:  A Afm:  B TYP  UL94V-2 Circuits Afm:  A Afm:  B
M7060-2-CP 2 7.92 3.96 M7060-10-CP 10 39.60 35.64 M7060-18-CP 18 71.08 67.32
M7060-3-CP 3 11.88 7.92 M7060-11-CP 11 43.41 39.60 M7060-19-CP 19 75.04 71.28
M7060-4-CP 4 15.84 11.88 M7060-12-CP 12 47.37 43.56 M7060-20-CP 20 78.90 75.24
M7060-5-CP 5 19.80 15.84 M7060-13-CP 13 51.33 47.52 M7060-21-CP 21 82.26 79.20
M7060-6-CP 6 23.76 19.80 M7060-14-CP 14 55.29 51.48 M7060-22-CP 22 86.82 83.16
M7060-7-CP 7 27.72 23.76 M7060-15-CP 15 59.35 55.44 M7060-23-CP 23 90.78 87.12
M7060-8-CP 8 31.68 27.72 M7060-16-CP 16 63.31 59.40 M7060-24-CP 24 94.74 91.08
M7060-9-CP 9 35.64 31.68 M7060-17-CP 17 67.12 63.36




HRB P/N-definitie

M7060R-NCPR

      ① ② ③④ ⑤⑥

①M7060: HRB-serie

②R: Gesloten uiteinde 90°

③N: Aantal pinnen: 2-24

④C: Kleur behuizing, zie onderstaande tabelverklaring

⑤P: Zonder vergrendelingshelling

⑥R: Met polariserende lipjes

C Kleur Draad maat
N Natuurlijk AWG18
O Oranje AWG18
Y Geel AWG20
R Red AWG22
W Wit AWG24

M7060R-NCPR-afmetingen

M7060R-NCPR IDC-afmetingen

Onderdeelnr  .
Dimensions Onderdeelnr  .
Dimensions Onderdeelnr  .
Dimensions
UL94V-2 Circuits Afm:  A Afm:  B UL94V-2 Circuits Afm:  A Afm:  B UL94V-2 Circuits Afm:  A Afm:  B
M7060R-2-CPR 2 7.92 3.96 M7060R-10-CPR 10 39.60 35.64 M7060R-18-CPR 18 71.08 67.32
M7060R-3-CPR 3 11.88 7.92 M7060R-11-CPR 11 43.41 39.60 M7060R-19-CPR 19 75.04 71.28
M7060R-4-CPR- 4 15.84 11.88 M7060R-12-CPR 12 47.37 43.56 M7060R-20-CPR 20 78.90 75.24
M7060R-5-CPR 5 19.80 15.84 M7060R-13-CPR 13 51.33 47.52 M7060R-21-CPR 21 82.26 79.20
M7060R-6-CPR 6 23.76 19.80 M7060R-14-CPR 14 55.29 51.48 M7060R-22-CPR 22 86.82 83.16
M7060R-7-CPR 7 27.72 23.76 M7060R-15-CPR 15 59.35 55.44 M7060R-23-CPR 23 90.78 87.12
M7060R-8-CPR 8 31.68 27.72 M7060R-16-CPR 16 63.31 59.40 M7060R-24-CPR 24 94.74 91.08
M7060R-9-CPR 9 35.64 31.68 M7060R-17-CPR 17 67.12 63.36



HRB P/N-definitie

M7060R-NCP

      ① ② ③④⑤⑥

①M7060: HRB-serie

②R: Gesloten uiteinde 90°

③N: Aantal pinnen: 2-24

④C: Kleur behuizing, zie onderstaande tabelverklaring

⑤P: Zonder vergrendelingshelling

⑥Zonder R (spatie): zonder polariserende lipjes

C Kleur Draad maat
N Natuurlijk AWG18
O Oranje AWG18
Y Geel AWG20
R Red AWG22
W Wit AWG24

M7060R-NCP-afmetingen

M7060R-NCP IDC-afmetingen


Onderdeelnr  .
Dimensions Onderdeelnr  .
Dimensions Onderdeelnr  .
Dimensions
TYP  UL94V-2 Circuits Afm:  A Afm:  B TYP  UL94V-2 Circuits Afm:  A Afm:  B TYP  UL94V-2 Circuits Afm:  A Afm:  B
M7060R-2-CP 2 7.92 3.96 M7060R-10-CP 10 39.60 35.64 M7060R-18-CP 18 71.08 67.32
M7060R-3-CP 3 11.88 7.92 M7060R-11-CP 11 43.41 39.60 M7060R-19-CP 19 75.04 71.28
M7060R-4-CP 4 15.84 11.88 M7060R-12-CP 12 47.37 43.56 M7060R-20-CP 20 78.90 75.24
M7060R-5-CP 5 19.80 15.84 M7060R-13-CP 13 51.33 47.52 M7060R-21-CP 21 82.26 79.20
M7060R-6-CP 6 23.76 19.80 M7060R-14-CP 14 55.29 51.48 M7060R-22-CP 22 86.82 83.16
M7060R-7-CP 7 27.72 23.76 M7060R-15-CP 15 59.35 55.44 M7060R-23-CP 23 90.78 87.12
M7060R-8-CP 8 31.68 27.72 M7060R-16-CP 16 63.31 59.40 M7060R-24-CP 24 94.74 91.08
M7060R-9-CP 9 35.64 31.68 M7060R-17-CP 17 67.12 63.36





Vraag 1: Wat is de steek van deze M7060 IDC-connector?

A: De steek is 3,96 mm, een standaardmaat voor draadverbindingen met middelhoog vermogen.

Vraag 2: Heeft deze connector een vergrendelingshelling?

A: Nee. Dit model is ontworpen zonder vergrendelingshelling. We hebben ook modellen met vergrendelingshelling voor uw selectie.

Vraag 3: Welke oriëntaties en pinopties zijn beschikbaar?

A: Het wordt geleverd met een gesloten uiteinde van 90° en een doorvoer van 180°. Het aantal pins varieert van 2 pins tot 24 pins. Polariserende lipjes zijn optioneel om verkeerd plaatsen te voorkomen.

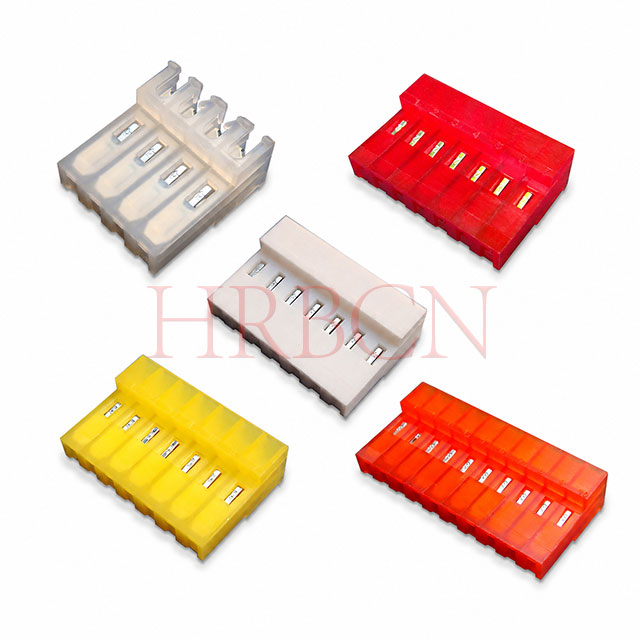

Vraag 4: Wat betekenen verschillende behuizingskleuren?

A: Elke kleur komt overeen met een specifieke draaddikte: naturel/oranje voor AWG18, geel voor AWG20, rood voor AWG22, wit voor AWG24.

Vraag 5: Wat zijn de materiaal- en vlamvertragende kwaliteit?

A: Behuizing: Nylon 66, UL94V-2 vlamvertragende kwaliteit; Bedrijfstemperatuur: -25℃ ~ +85℃. Materiaal aansluitklemmen: fosforbrons.

Vraag 6: Wat zijn de oppervlakteafwerkingen van de terminals?

A: Twee opties: vertinnen voor algemeen gebruik en vergulden voor zeer betrouwbare signaaloverdracht.

Vraag 7: Wat zijn de volledige elektrische specificaties?

A: Nominale stroom: 5A AC/DC; Nominale spanning: 600 V AC/DC; Maximale contactweerstand: 3,0 mΩ; Minimale isolatieweerstand: 5000MΩ; Bestand tegen spanning: 2200V AC per minuut.

Vraag 8: Welke accessoires en bijpassende onderdelen worden ondersteund?

A: Het past op PCB-headers uit de M3965- en M3965R-serie voor draad-naar-bord-verbinding. Er zijn behuizingsafdekkingen uit de M7061- en M7061R-serie beschikbaar om stof en vocht tegen te houden.

Vraag 9: Wat is het belangrijkste voordeel van IDT-technologie?

A: Insulation Displacement Technology maakt bedrading mogelijk zonder de draadisolatie te strippen, wat de assemblage-efficiëntie voor massaproductie aanzienlijk verbetert.

Vraag 10: Wat zijn de belangrijkste toepassingsscenario's?

A: Het wordt veel gebruikt voor draad-naar-draad- en draad-naar-bord-verbindingen in huishoudelijke apparaten, LED-verlichtingsarmaturen, industriële besturingsapparatuur en algemene elektronische apparaten.


Huidige beoordeling
5A wisselstroom gelijkstroom
Spanningswaarde
600V wisselstroom gelijkstroom
Bedrijfstemperatuur
-25ºC tot +85ºC
Neem contact op met Weerstand
Maximaal 3,0 mΩ
Isolatieweerstand
5000MΩ min.
Bestand tegen spanning
2200 V wisselstroom/minuut
Materiaal
Behuizing: Nylon66 UL94V-2
Terminal: Fosforbrons
Terminale afwerking
Vertind
Verguld
Oriëntatie
90°
180°
Draad maat
AWG18
AWG20
AWG22
AWG24

Draad-naar-board-verbinding


  • Ontworpen om te combineren met behuizingsafdekkingen uit de M7061- en  M7061R- serie, waardoor effectief wordt voorkomen dat stof, vocht en vreemd vuil de blootliggende contactaansluitingen beschadigen .

  • Indirecte PCB-koppeling; Kan worden gecombineerd met PCB-headers uit de M3965- en M3965R- serie om een ​​betrouwbare draad-naar-bord-verbinding te realiseren.

M7060-serie draad-naar-board-verbinding
