Elke minuut industriële stilstand kost duizenden dollars, vaak door slechts één slechte verbinding. Hoe bouw je connectorsystemen die in de loop van de tijd betrouwbaar blijven? Het antwoord is een duidelijk plan: bepaal uw signaal- en stroombehoeften, controleer omgevingsproblemen zoals hitte, kou, vuil en trillingen, stel het formaat, het aantal pinnen en de contactgrootte in en kies vervolgens de juiste connectoren voor uw uitrusting. Vergrendelende onderdelen voorkomen dat de stekker per ongeluk wordt losgekoppeld, en IP-classificaties laten zien hoe goed ze water en stof tegenhouden. Dit plan helpt u bij het kiezen van robuuste connectoren en bedradingsoplossingen die de uitvaltijd beperken en een stabiele verbinding behouden. Plan voldoende plug-unplug-cycli en eenvoudige installatie om alles op de lange termijn te laten werken. Door dit te doen, kunt u betrouwbare connectorsystemen ontwerpen die betrouwbaar blijven in uw apparatuur.
Belangrijkste afhaalrestaurants
Bepaal eerst uw signaal- en stroombehoeften. Dit voorkomt dure reparaties achteraf.
Kies een connector die bij uw ruimte past en aan uw elektrische behoeften voldoet. Hierdoor werkt het goed en blijft het betrouwbaar.
Gebruik sloten, afdichtingen en schilden om te beschermen tegen trillingen, nattigheid en signaalruis. Hierdoor blijven de verbindingen stabiel.
Plan het aantal keren dat u de stekker in het stopcontact steekt en loskoppelt, zodat u de installatie gemakkelijk kunt maken. Hierdoor blijft het systeem langdurig betrouwbaar en bespaart het tijd.
Praat in een vroeg stadium met connectorexperts. Zij kunnen u helpen bij het kiezen van de beste optie voor uw machine.
Beoordeel de omgevings- en signaalbehoeften voor betrouwbare connectorsystemen
Voordat u onderdelen kiest, moet u weten wat uw machine nodig heeft. Een goed connectorontwerp begint met twee belangrijke vragen: welke signalen moet de connector overbrengen en aan welke omstandigheden zal deze worden blootgesteld tijdens gebruik? Als u deze vragen vroegtijdig beantwoordt, voorkomt u dure reparaties en blijft alles in de loop van de tijd goed werken.
Identificeer stroom-, gegevens- en signaalvereisten
Elke verbinding in uw systeem heeft een taak. Sommige verbindingen voeren een hoge stroomsterkte voor motoren of verwarmingselementen. Anderen sturen sensorsignalen op laag niveau. Weer anderen verplaatsen gegevens met hoge snelheid tussen controllers en schermen. Elk type stelt andere eisen aan de connector. Voor stroomcircuits moet het contactmateriaal een hoge stroomsterkte aankunnen zonder te heet te worden. Voor signaal- en datalijnen is afscherming van cruciaal belang om signalen helder te houden en elektromagnetische interferentie te blokkeren. Analoge signalen op laag niveau vereisen zorgvuldige aandacht voor de contactweerstand, aangezien zelfs een paar milliohm de meetwaarden kan verpesten.
De wire-to-wire connectoren van HRB&HRBCN Connector tonen deze flexibiliteit. Deze robuuste connectoren ondersteunen zowel toepassingen met laag signaal als hoog vermogen. De sterke vergrendelingsontwerpen zijn ook bestand tegen trillingen en hittestress , waardoor ze geschikt zijn voor zware omstandigheden.
Industriestandaarden geven duidelijke richtlijnen voor de huidige beoordelingen. De IEC-standaard voor M8- en M12-connectoren laat zien hoe het aantal pinnen en de codering de huidige capaciteit beïnvloeden. Een bijvoorbeeld 4 ampère M12-connector met 3 pinnen en A-codering draagt , , terwijl een M12-connector met 2 pinnen en K-codering 16 ampère draagt. Het onderstaande diagram toont deze beoordelingen voor verschillende opstellingen.
Voor data-intensief gebruik heb je robuuste connectoren nodig die de signaalkwaliteit behouden onder trillingen en hittestress. HRB&HRBCN draad-naar-draad-connectoren ondersteunen hogesnelheidsgegevens met weinig signaalverlies en vertragingen. Ze behouden een stabiel vermogen, zelfs als de apparatuur voortdurend schudt of warm wordt.
Evalueer temperatuur, verontreinigingen en trillingen
De werkomgeving bepaalt welke connectoren op de lange termijn meegaan. Extreme temperaturen kunnen kunststof behuizingen beschadigen en de contactveerkracht veranderen. Vocht en chemische verontreinigingen versnellen de corrosie op blootgestelde metalen oppervlakken. Trillingen veroorzaken wrijvingscorrosie, een slijtageproces dat na verloop van tijd de contactweerstand verhoogt.

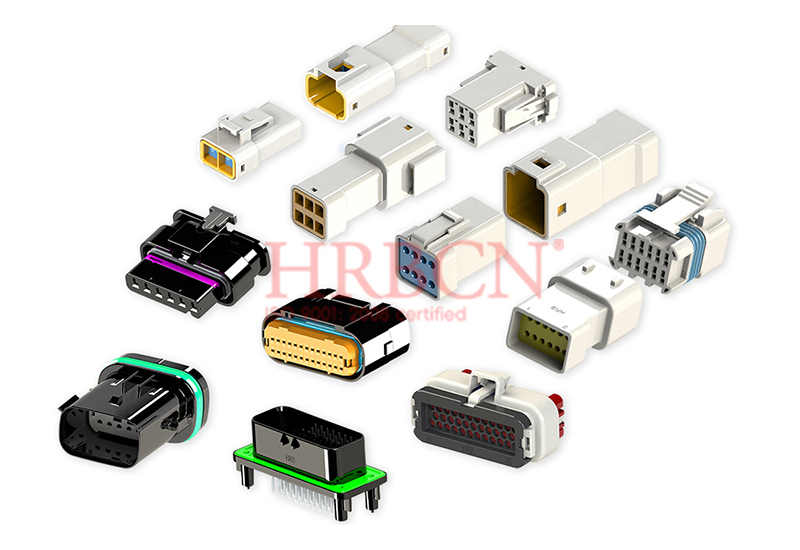

De waterdichte IP67-voedingsconnectoren van HRB zijn een duidelijk voorbeeld van milieuspecificaties. Deze robuuste connectoren werken in een temperatuurbereik van -55°C tot +85°C. . De IP67-classificatie volgens IEC 60529 garandeert bescherming tegen stof en tijdelijke onderdompeling in water. Dit maakt ze goed voor ruige plekken, zoals wasruimtes in de voedselverwerking of buitenuitrusting die wordt blootgesteld aan regen.
De onderstaande tabel bevat de belangrijkste specificaties voor verschillende HRB-connectormodellen:
Connectormodel | IP-classificatie | Bedrijfstemperatuurbereik |
2,5 mm steek draad-naar-bord (rechte hoek) | IP67 (IEC 60529) | -55°C tot +85°C |
2,5 mm pitch auto-waterdicht | IP67 | -55°C tot +85°C |
3,0 mm paneelmontage waterdicht | IP67 | -40°C tot +130°C |
Trillingstesten volgen bekende normen zoals MIL-STD-202 . Deze norm controleert hoe trillingen onderdelen beïnvloeden in de frequentiebereiken en niveaus die worden waargenomen tijdens gebruik in het veld. Het toont mogelijke problemen wanneer een onderdeel niet aan de trillingsregels voldoet. Wanneer u connectoren kiest voor zware omstandigheden, zoek dan naar ontwerpen die deze tests hebben doorstaan. Deze onderdelen maken gebruik van sterke vergrendelingsmechanismen en nauwkeurige contacten om deze risico's te verminderen.
Door zowel de signaalbehoeften als de omgevingsomstandigheden te controleren, bouwt u een solide basis voor uw ontwerp. Deze stap zorgt ervoor dat u onderdelen kiest met de juiste contactmaterialen, afscherming, afdichting en mechanische sterkte. Het resultaat is een systeem dat betrouwbare stroom, gegevens en monitoring van de systeemwerking levert.
Specificeer fysieke afmetingen en contactconfiguraties
Behuizingen voor industriële apparatuur bieden zelden extra ruimte. U moet connectoren in strakke panelen, overvolle printplaten of smalle kabelpaden plaatsen. De fysieke afmetingen van uw connectorsysteem zijn rechtstreeks van invloed op het succes van de installatie en de betrouwbaarheid op lange termijn. Om betrouwbare connectorsystemen te ontwerpen, moet u rekening houden met twee factoren: de schaalstijl die past bij uw montagelocatie en het aantal pinnen met contactgrootte die past bij uw elektrische belastingen.
Stem de connectorgrootte en schaalstijl af op de ruimtebeperkingen
Elke connector neemt onroerend goed in beslag. Kies een schaalstijl die bij uw beschikbare ruimte past, zonder de toegang voor onderhoud in gevaar te brengen. Op een paneel gemonteerde aansluitingen werken goed voor vaste installaties waarbij u kabels door een schot leidt. Inline- of kabelgemonteerde stekkers zijn geschikt voor beweegbare secties of krappe ruimtes waar een paneeluitsparing onmogelijk is.
Compacte IDC-connectoren tonen ruimtebesparende voordelen. Deze connectoren maken het strippen van draden overbodig, waardoor montagetijd wordt bespaard en installatiefouten worden verminderd. De volgende tabel laat zien hoe de steekgrootte uw ontwerpopties beïnvloedt :
Toonhoogte | Ruimtebesparend voordeel | Sleutelcontext |
1,27 mm | Bespaart bordruimte door meer geleiders te ondersteunen in een compact formaat, waardoor signaalroutering met hoge dichtheid mogelijk wordt | Het beste voor dichte PCB-lay-outs, compacte modules, servers, communicatieapparatuur en industriële modules waar de ruimte beperkt is |
2,54 mm | Niet de kleinste optie, maar wel praktisch voor standaard industriële verbindingen waar servicetoegang en eenvoudigere inspectie van belang zijn | Geschikt voor industriële bedieningspanelen, CNC-systemen, routers, schakelaars en testapparatuur waarbij toegang voor onderhoud belangrijk is |
Dankzij de pitch van 1,27 mm kunt u veel signalen in een klein gebied routeren. Dit is geschikt voor ontwerpen met een hoge dichtheid, zoals servers of communicatiemodules. De pitch van 2,54 mm biedt een balans tussen dichtheid en gemakkelijke toegang. U kunt verbindingen onderzoeken en inspecteren zonder speciaal gereedschap.
Shell-stijl doet er ook toe. Op een paneel gemonteerde aansluitingen gebruiken een vaste uitsparing met een moer of flens met schroefdraad. De iMINI C-connector maakt gebruik van een vierkante aansluiting van 1 1/8 inch met een 3/4 NPT-bevestigingsdraad. De plugversie heeft een maximale buitendiameter van 1 1/4 inch. Deze afmetingen vertellen je precies hoeveel ruimte je achter het paneel nodig hebt.
Bereken het aantal pinnen en de contactgrootte voor stroom- en signaalintegriteit
De connectorafstand houdt rechtstreeks verband met de stroomvoerende capaciteit. Een grotere steek betekent grotere contacten, die meer kracht aankunnen. Een kleinere steek betekent kleinere contacten, die geschikt zijn voor verbindingen op signaalniveau. Zorg ervoor dat het aantal pinnetjes en de contactgrootte overeenkomen met uw werkelijke belasting.
Denk eens aan de wire-to-board-connectoren van HRB. De klemmenblokken met een steek van 5,08 mm zijn geschikt voor draadinvoer met hoge stroomsterkte. De connectoren met een pitch van 2,5 mm passen in compacte PCB-lay-outs waar je een gemiddeld vermogen en een dichte signaalroutering nodig hebt. Connectoren met een grotere steek, zoals 6,35 mm of 10,0 mm, ondersteunen transmissie met hoog vermogen voor motoren, verwarmingen of voedingen. Kleinere toonhoogtes werken voor verbindingen op signaalniveau waarbij de stroom laag is maar de dichtheid hoog. De materialen die in deze contacten worden gebruikt, zoals messing en koperlegeringen met vertind materiaal, zorgen voor stabiele prestaties in de loop van de tijd. Deze materialen zijn bestand tegen corrosie en behouden een lage contactweerstand. Dit zorgt voor een stabiele vermogensafgifte, zelfs onder hoge belastingsomstandigheden.
De relatie tussen toonhoogte en stroomsterkte volgt een duidelijk patroon. Een connector met een pitch van 3,5 mm kan doorgaans maximaal 8 ampère per pin dragen. Deze beoordeling blijft hetzelfde, of u nu 2, 3 of 4 pinnen gebruikt. Het aantal pins verandert de huidige capaciteit per pin niet. Elk contact voert nog steeds onafhankelijk zijn nominale stroom uit.
Klemmenblokken van 5,08 mm zijn geschikt voor draadinvoer met hoge stroomsterkte. De huidige classificaties variëren per ontwerp: JST PH-connectoren dragen 2 ampère per pin , Molex Micro-Fit-connectoren dragen 9 ampère per pin en DIN-5-connectoren dragen ongeveer 3 ampère per pin. Een grotere pitch ondersteunt over het algemeen een hogere stroomcapaciteit per pin, terwijl kleinere pitches lagere classificaties hebben.
Steek 3,5 mm: contactstroom tot 8 ampère (uit TE-productgegevens)
Voor dezelfde steek van 3,5 mm delen de pintellingen van 2, 3 en 4 allemaal hetzelfde vermogen van 8 ampère. Het aantal pins heeft geen invloed op de huidige capaciteit per pin
Fabrikanten bieden pitchopties aan, waaronder 2,5 mm en 5,08 mm, wat verschillende stroomwaarden impliceert
U moet ook rekening houden met spanningsval en warmteontwikkeling. Elk contact genereert warmte evenredig aan het kwadraat van de stroom. In een meerpinsconnector wordt de warmte van aangrenzende pinnen opgeteld. Dit kan de effectieve stroomsterkte verminderen. Controleer altijd de deratingcurve van de fabrikant.
Signaalintegriteit vereist aandacht voor de contactafstand. Dicht bij elkaar gelegen contacten kunnen overspraak van aangrenzende signalen opvangen. Zorg voor hogesnelheidsdatalijnen voor voldoende scheiding tussen de signaalparen. Gebruik indien nodig grondvlakken of afscherming.
Het aantal pins dat u kiest, heeft ook invloed op de installatie-inspanning. Meer pinnen betekent meer plooien, meer invoegingen en meer potentiële faalpunten. Gebruik het minimumaantal pinnen dat voldoet aan uw circuitvereisten. Reserveer een of twee extra pinnen voor toekomstige uitbreiding.
Wanneer u kabelassemblages maakt, houd dan rekening met de fysieke afmetingen van de connector naast het kabelgeleidingspad. Kabelassemblages met kleine buigradii of dikke draden hebben meer ruimte rond de connector nodig. Zorg voor trekontlasting en kabelondersteuning om mechanische spanning op de contacten te voorkomen. Deze aanpak vermindert het aantal mislukkingen en vereenvoudigt de buitendienst.
Door de stijl van de behuizing af te stemmen op uw ruimte en het aantal pinnen op uw belastingen, bouwt u een connectorsysteem dat fysiek past en elektrisch presteert. De volgende stap is het toevoegen van vergrendelings-, afdichtings- en afschermingsmechanismen die de verbinding onder zware omstandigheden beschermen.
Selecteer Vergrendelings-, afdichtings- en afschermingsmechanismen
Zodra u genoegen heeft genomen met de fysieke afmetingen en contactconfiguraties, moet u de verbinding zelf beschermen. Trillingen, vocht en elektromagnetische interferentie kunnen de prestaties na verloop van tijd verslechteren. De juiste vergrendelings-, afdichtings- en afschermingsmechanismen houden uw systeem stabiel en veilig.
Kies Vergrendelen en vergrendelen om ontkoppeling en verkeerde koppeling te voorkomen
Trillingen vormen een constante bedreiging voor de integriteit van connectoren. Een losse verbinding veroorzaakt onderbroken signalen, oververhitting of een volledige systeemstoring. U heeft een vergrendelingsmechanisme nodig dat bestand is tegen de mechanische belasting van uw toepassing . Verschillende mechanismen bieden verschillende beschermingsniveaus:
Vergrendelingsmechanisme | Primair mechanisme | Trillingsweerstandswaarde |
Schroefdraadborgmiddel | Chemische binding/wrijving | Hoog |
Gespleten borgring | Lente spanning | Laag tot gemiddeld |
Ster/gekartelde sluitring | Mechanische beet | Matig tot hoog |
Nylon inzetmoer | Interferentie van polymeren | Hoog |
Gekantelde moer en pin | Positieve mechanische stop | Extreem |
Schroefconnectoren kunnen door trillingen losraken, tenzij u ze koppelt met borgmoeren, veerringen of schroefdraadborgmiddelen. Bajonetontwerpen, met hun borgnokkenmerken , zijn beter bestand tegen axiale loslating, maar radiale of torsiespanningen kunnen deze nog steeds beïnvloeden. van HRB De waterdichte IP67-connectoren maken gebruik van behuizing-naar-terminal-vergrendelingen voor betrouwbare prestaties. Deze sloten voorkomen onbedoelde ontkoppeling, zelfs in veeleisende omgevingen.
Veel mensen vinden dat een combinatie van het juiste initiële koppel en een middelsterke schroefdraadborging de beste balans biedt voor industriële machines. Als u te veel vertrouwt op mechanische sluitringen zonder het koppel te verifiëren, kan dit nog steeds tot storingen leiden als de trillingsfrequentie overeenkomt met de veerconstante van de sluitring.
Het sleutelen voorkomt verkeerde koppeling, wat kostbare nabewerkingen en schade aan de apparatuur veroorzaakt. Er zijn twee primaire opties :
Sleuteloptie | Mechanisme | Hoe het montagefouten vermindert |
Kleurgecodeerde connectoren | Felgekleurde buitenkant of kleurgecodeerde afbeeldingen | Snellere en eenvoudigere visuele afstemming van coördinerende kleuren, waardoor snelle identificatie van niet-overeenkomende kleuren mogelijk is |
Mechanisch gecodeerde connectoren | Opvallende vorm die alleen op een overeenkomstige connector past en slechts op één manier kan worden geplaatst | Voorkomt fysiek onjuiste paring of oriëntatie; fungeert ook als een polarisatiefunctie om rotatiefouten van 180 graden te voorkomen, vooral in blinde paringsscenario's |
Bij mechanisch sleutelen worden unieke vormen of uitsteeksels gebruikt om onjuiste plaatsing te voorkomen. Kleurgecodeerde toetsen helpen operators snel overeenkomende paren te herkennen. Polarisatiefuncties zorgen elke keer voor de juiste oriëntatie. Deze ontwerpelementen verminderen de afhankelijkheid van het geheugen van de operator, elimineren nabewerking en vergroten het vertrouwen in blinde paringsscenario's.
Specificeer IP-classificaties en EMI-afscherming voor robuuste omgevingen
Afdichting beschermt interne contacten tegen water, stof en chemicaliën. Het IP-classificatiesysteem classificeert dit beschermingsniveau. IP67 , onder IEC 60529, zorgt voor stofdichte bescherming en tijdelijke weerstand tegen onderdompeling in water. Deze classificatie is geschikt voor wasomgevingen in de voedselverwerking of buiteninstallaties die zijn blootgesteld aan regen. De waterdichte connectoren van HRB voldoen aan deze norm en werken van -55°C tot +85°C met een contactweerstand van of onder 10 milliohm. Deze robuuste connectoren behouden stabiele elektrische prestaties, zelfs als ze kortstondig ondergedompeld zijn.
Elektromagnetische interferentie (EMI) verstoort de gegevensoverdracht en verslechtert de signaalkwaliteit. Voor data-intensieve toepassingen heeft u afscherming nodig die externe ruis blokkeert en voorkomt dat emissies ontsnappen. HRB&HRBCN Connector biedt oplossingen voor telecom- en datacentertoepassingen die bescherming tegen hoge temperaturen en hoge belasting vereisen. Deze robuuste connectoren bieden dubbele bescherming tegen thermische belasting en elektrische interferentie, waardoor een schone signaaloverdracht in dichte apparatuurrekken wordt gegarandeerd.
Het kiezen van de juiste beschermingsmechanismen hangt af van uw specifieke omgeving. Beoordeel de trillingsniveaus, blootstelling aan vocht en EMI-bronnen in uw instelling. Kies vervolgens voor vergrendeling, afdichting en afscherming die bij deze omstandigheden passen. Deze systematische aanpak zorgt ervoor dat uw robuuste connectoren langdurige betrouwbaarheid bieden in zware omstandigheden. Elke verbinding die u vandaag beschermt, voorkomt morgen een kostbare storing.
Plan voor paringscycli, installatie en betrouwbaarheid op lange termijn
Houd rekening met de levensduur van de paringscyclus en het mechanische uithoudingsvermogen
Elke connector heeft een beperkt aantal keren dat deze kan worden aangesloten en losgekoppeld. U moet weten hoe vaak uw apparatuur gedurende zijn levensduur zal worden aangesloten en losgekoppeld. Dit nummer helpt u bij het kiezen van het juiste contactmateriaal en de juiste beplating.
Het basismetaal beïnvloedt hoe goed het contact zijn veerkracht behoudt en hoe lang het meegaat. Messing is geschikt voor laagcyclisch gebruik. Fosforbrons werkt beter voor gebruik met een hoge cyclus. Vertinnen is prima voor algemene connectoren, maar niet voor gebruik met een zeer hoge cyclus. Vergulden is beter voor gebruik met een hoge cyclus. Tin werkt goed in droge en lage omstandigheden, maar is niet goed voor langdurig gebruik bij hoge temperaturen of intensief gebruik.
De waterdichte IP67-connectoren van HRB maken gebruik van vertinde messing- en koperlegeringscontacten. Deze materialen zijn bestand tegen roest en behouden na verloop van tijd een lage contactweerstand. Voor toepassingen die veel plug-unplug-cycli vereisen, moet u vergulden gebruiken. Goud gaat langer mee dan tin en kan hogere temperaturen aan.
Mechanische duurzaamheidstesten volgen EIA-364-09. . Deze standaard controleert of de connector vele plug-unplug-cycli aankan zonder prestatieverlies. Na het testen mag de connector geen grote slijtage of schade vertonen. De elektrische prestaties moeten binnen de gestelde grenzen blijven. Controleer altijd of de door u gekozen connectoren deze test hebben doorstaan.
Ontwerp voor installatiegemak en onderhoudsgemak
De installatiesnelheid heeft invloed op uw totale systeemkosten. Oude methoden zoals handmatig krimpen duren ongeveer 55 seconden per verbinding . Het solderen duurt ongeveer 100 seconden plus reinigingstijd. IDC-connectoren hoeven niet te worden gestript . Hiermee kunt u binnen enkele seconden meeraderige kabels aansluiten.
'Het voordeel van tijd- en kostenbesparing, plus installatiegemak (omdat ze eenvoudigweg vastgeklemd kunnen worden zonder de noodzaak om draden te strippen) maakt IDC's tot een zeer aantrekkelijke keuze .' — Brad Blietz, 3M
De IDC-connectoren van HRB ondersteunen deze snelle montage. Ze zijn verkrijgbaar in een steek van 1,27 mm en 2,54 mm. Ze passen in compacte ontwerpen waar de ruimte krap is. RAST-connectoren bieden extra installatievoordelen voor auto- en industrieel gebruik:
Voorgemonteerde kabelassemblages met IDC-achtige verbindingen besparen installateurs veel tijd vergeleken met oude schroefterminalmethoden. Ze elimineren ter plaatse afsluitstappen en verlagen het risico op bedradingsfouten. Hierdoor worden de installatie- en onderhoudskosten verlaagd.
HRB&HRBCN Connector beschikt over ISO 9001-, UL-, VDE- en TS16949-certificeringen. Deze bevestigen een constante kwaliteit en betrouwbaarheid voor langdurig industrieel gebruik. Wanneer u gecertificeerde connectoren kiest, verlaagt u het risico op downtime en zorgt u ervoor dat uw ontwerp voldoet aan de wereldnormen. Deze focus op kwaliteit, plus een goede planning voor koppelingscycli en eenvoudige installatie, zorgen voor de hoge betrouwbaarheid die uw apparatuur nodig heeft.
Het ontwerpen van betrouwbare connectorsystemen vereist weloverwogen keuzes bij elke stap. U moet de omgevingsomstandigheden beoordelen, fysieke afmetingen specificeren, beschermingsmechanismen selecteren en plannen maken voor de eisen die aan de levenscyclus worden gesteld. Geen enkele connector werkt het beste voor elke toepassing. De optimale oplossing brengt elektrische prestaties, milieubescherming, fysieke omvang en kosten in evenwicht.
Raadpleeg altijd de gegevensbladen van de fabrikant voor specifieke prestatiegegevens. HRB&HRBCN Connector biedt zowel standaard als op maat gemaakte interconnect-oplossingen voor unieke toepassingsbehoeften. Hun connectoren zorgen voor een betrouwbare verbinding en krachtoverdracht in veeleisende industriële omgevingen.
Neem al vroeg in uw ontwerpproces contact op met ervaren connectorfabrikanten. Zij zorgen ervoor dat uw wensen volledig worden begrepen. Deze samenwerking verhoogt de efficiëntie en vermindert de downtime. Uw apparatuur verdient deze aandacht. Een doordacht ontwerp zorgt voor meer efficiëntie en langdurige betrouwbaarheid voor uw hele systeem.
Veelgestelde vragen
Welke IP-classificatie heb ik nodig voor washdown-omgevingen?
Kies IP67 voor apparatuur die met water wordt besproeid of kortstondig wordt ondergedompeld. Deze classificatie, vastgesteld door IEC 60529, houdt stof buiten en kan korte dips aan. van HRB De waterdichte IP67-connectoren werken van -55°C tot +85°C, zodat ze geschikt zijn voor voedselverwerking en outdoorapparatuur.
Hoe selecteer ik de juiste pitch voor mijn toepassing?
Stem de toonhoogte af op uw stroombehoeften. Grotere steekafstanden zoals 6,35 mm of 10,0 mm verplaatsen een hoog vermogen naar motoren en verwarmingen. Kleinere afstanden zoals 1,27 mm of 2,5 mm passen op signaalverbindingen waar ruimte belangrijker is dan stroom. Controleer altijd de deratingcurve van de fabrikant voor opstellingen met meerdere pinnen.
Welk vergrendelingsmechanisme werkt het beste in omgevingen met veel trillingen?
Behuizing-naar-terminal-vergrendelingen voorkomen dat trillingen verbindingen uit elkaar trekken. De IP67-connectoren van HRB gebruiken dit ontwerp om veilig te blijven onder stress. Voor connectoren van het schroeftype dient u schroefdraadborgmiddel of nylon inzetmoeren toe te voegen om het loskomen te voorkomen. Mechanisch sleutelen blokkeert ook verkeerde aansluitingen, waardoor nabewerking en schade worden voorkomen.
Op hoeveel paringscycli moet ik rekenen?
Tel hoe vaak uw uitrusting tijdens zijn levensduur wordt aangesloten en losgekoppeld. Messing contacten gaan minder dan 500 cycli mee. Contacten van fosforbrons en koperlegeringen kunnen 500 tot meer dan 5.000 cycli aan. Kies voor veelvuldig aansluiten vergulde contacten. Ze zijn bestand tegen slijtage en behouden veel langer een lage weerstand dan vertinde exemplaren.
