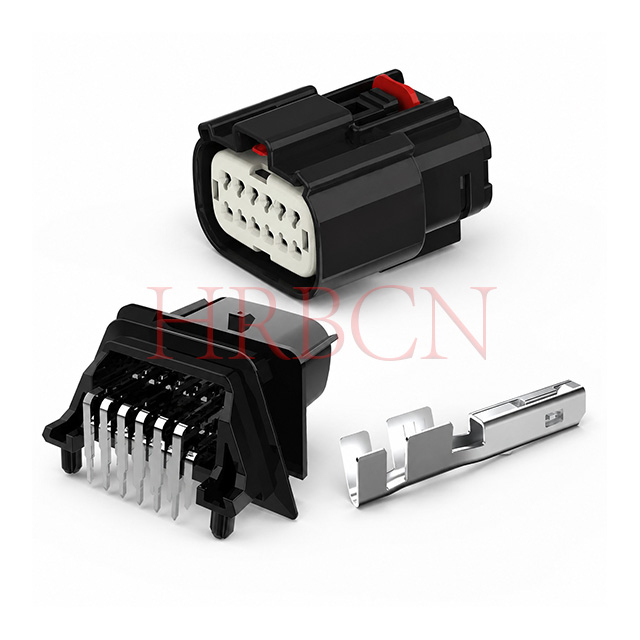

Waterdichte draad van 3,5 mm voor aansluiting op connector

P/N-definitie

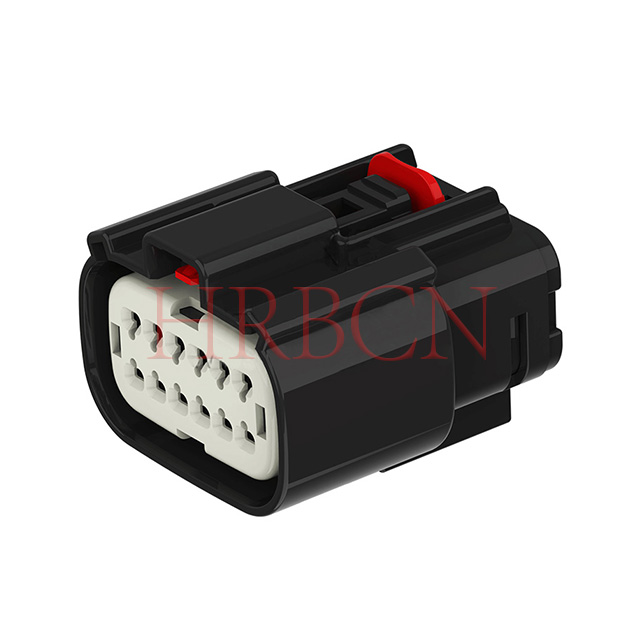

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

①: serienummer HRB-artikel

②: Aantal pinnen per rij: 2/3/4/6/8/10

③: Sleutelcode: A/B/C/D-type

④: HSG Kleur: B: zwart, Y: geel, LG: lichtgrijs, DG: donkergrijs, SG: steengrijs, N: naturel

⑤: Kleur ringafdichting: GN: groen, R: rood

⑥: C: met CPA, blanco: zonder CPA

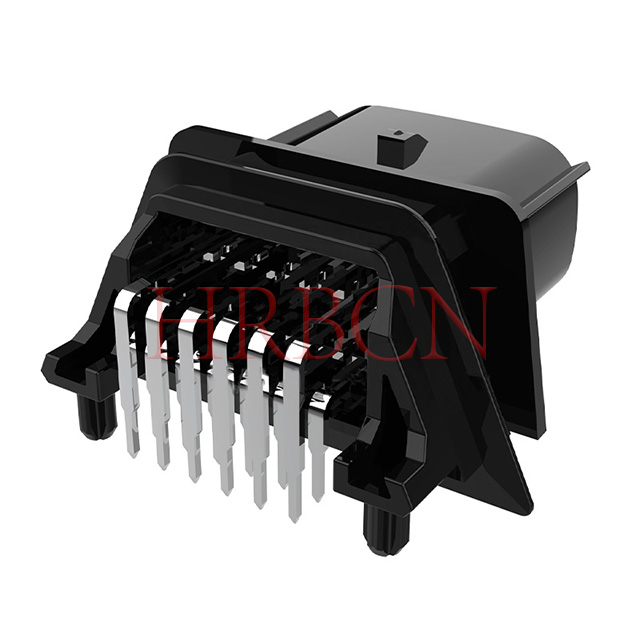

A-M35009-2xN-XC

        ①            ② ③④

①: serienummer HRB-artikel

②: Aantal pinnen per rij: 2/3/4/6/8/10

③: Sleutelcode: A/B/C/D-type

④: Kleur: zwart, lichtgrijs, donkergrijs, steengrijs;

Specificatie PCB-indeling

Connectortype: PCB-header van soldeerstaartharnas

Aanbevolen PCB-dikte: 1,60 mm

Montagerichting: 90° haakse horizontale PCB-installatie

Nalevingsnorm

• Voldoet aan de LV214-autospecificatie

• Volledig RoHS- en REACH-compatibel

• TUV-gecertificeerd

Belangrijkste productvoordelen

1. Dubbele IP67- en IP69K-afdichting, bestand tegen industriële hogedrukreiniging en regen/stof buitenshuis

2. 90° haaks soldeerstaartontwerp, perfect geschikt voor standaard printplaten van 1,6 mm

3. Optionele secundaire CPA-vergrendeling voorkomt dat de terminal losraakt bij langdurige trillingen

4. Sleutelcodes met meerdere typen (A/B/C) voorkomen verkeerde aansluiting in het circuit

5. Groot temperatuurbereik geschikt voor automotoren, landbouwmachines en monitoring buitenshuis

6. Volledige certificeringen: LV214 automotive-standaard, TUV, RoHS, REACH-compatibel

7. Meerdere kleuropties voor de behuizing voor circuitidentificatie
