Onbemande landbouwvoertuigen (UAV's) opereren in enkele van de meest meedogenloze omgevingen voor elektronische hardware. Deze zware machines worden voortdurend blootgesteld aan vocht, corrosieve chemicaliën, extreme mechanische trillingen en ernstige mechanische schokken. Het specificeren van een ontoereikende verbindingsoplossing leidt direct tot signaalverslechtering, stroomstoringen en catastrofale storingen tijdens de vlucht. Voor dronevloten in de landbouw vertaalt het falen van een enkele connector zich in kostbare stilstand, verloren chemische ladingen en een aangetaste operationele veiligheid. Het selecteren van de juiste waterdichte connector vereist dat we verder gaan dan de basis-IP-classificaties. U moet de hermetische afdichting, chemische weerstand, vergrendelingsmechanismen, aanpassing van de elektrische belasting en de verhouding tussen grootte en gewicht evalueren. Deze gids geeft een overzicht van de technische criteria voor het evalueren en shortlisten van verbindingsoplossingen voor agrarische UAV-toepassingen.
IP-classificatie Realiteiten: IP67 is de basislijn, maar waterdichte IP68- of IP69K-connectoren zijn vereist voor UAV's die worden blootgesteld aan hogedrukreiniging of langdurige blootstelling aan vloeibare meststoffen.
Chemische compatibiliteit is van cruciaal belang: waterbestendigheid is niet hetzelfde als chemische bestendigheid; O-ring- en behuizingsmaterialen moeten worden beoordeeld op basis van specifieke landbouwbelastingen (pesticiden, herbiciden).
De afweging tussen gewicht en duurzaamheid: Microconnectoren verminderen de weerstand van de lading, maar ingenieurs moeten miniaturisatie in evenwicht brengen met de mechanische robuustheid die nodig is om hoogfrequente rotortrillingen en harde landingen te weerstaan.
Vergrendelingsmechanismen voorkomen falen: Push-pull- en schroefdraadkoppelingssystemen zijn verplicht om hermetische afdichtingen en elektrische continuïteit te behouden tijdens agressieve vliegmanoeuvres, terwijl snel onderhoud in het veld nog steeds mogelijk is.

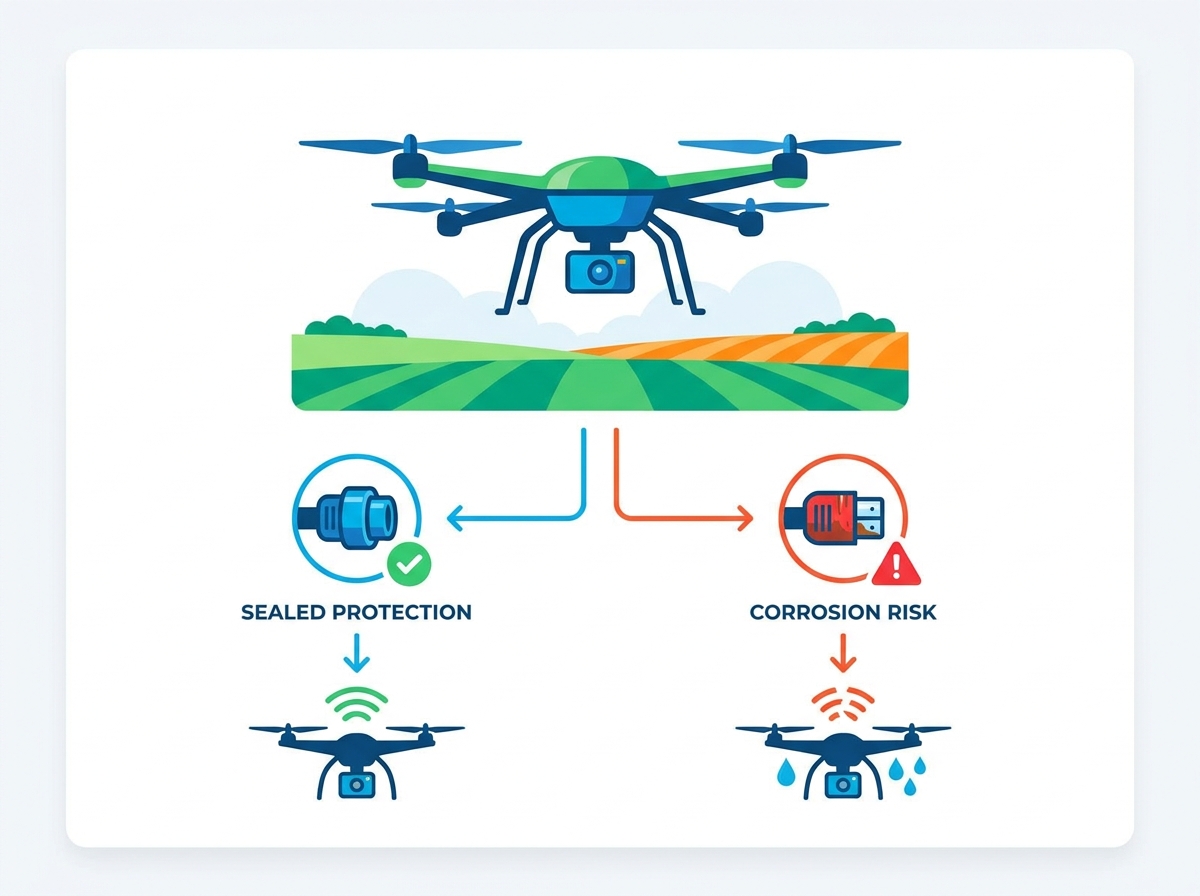

Waarom landbouw-UAV's duurzame waterdichte connectoren nodig hebben
Chemische blootstelling: Meststoffen en pesticiden
Landbouwchemicaliën beschadigen standaard elektronische behuizingen en contactpennen ernstig. Veldoperatoren laden routinematig drones met agressieve ladingen zoals glyfosaat, ammoniumnitraat en op zwavel gebaseerde fungiciden. Deze chemische middelen tasten basiskunststoffen aan en vreten na verloop van tijd laagwaardige rubberen afdichtingen op. Zodra de buitenste behuizing verzwakt, dringt vocht gemakkelijk door de interne contacten. U hebt een robuuste verbindingsoplossing nodig die speciaal is ontworpen voor deze veeleisende omgevingen. Succes vereist het specificeren van chemisch inerte behuizingen gemaakt van geavanceerde polymeren zoals PEEK of gespecialiseerde polyamiden. U moet ook gespecialiseerde afdichtingsmaterialen zoals FKM of Viton verplicht stellen. Deze materialen van industriële kwaliteit voorkomen langdurige afbraak van de polymeerketen. Ze behouden de structurele integriteit tijdens constante blootstelling aan chemicaliën. We zien standaard siliconenafdichtingen opzwellen en hun compressieset verliezen na slechts een paar weken blootstelling aan pesticiden. FKM is bestand tegen deze zwelling en houdt de interne elektrische paden droog en veilig.
Hogedrukreiniging en binnendringend vocht
Landbouwdrones vereisen routinematige en agressieve wasbeurten na de vlucht. Operators spuiten de apparatuur regelmatig schoon om kleverige chemische resten en veldresten te verwijderen. Dit noodzakelijke reinigingsproces introduceert ernstige thermische cycli in de hardware. Dronemotoren en stroomverdeelborden bereiken tijdens een zware vlucht vaak 80°C. Wanneer operators deze hete componenten besproeien met water van 15 °C, ontstaat er door de snelle temperatuurdaling een krachtig vacuümeffect in de afgedichte hardwarebehuizingen. Het vacuüm zuigt actief vocht langs inferieure afdichtingen en microscopisch kleine openingen. Standaard rubberen afdichtingen falen onder dit intense drukverschil. U moet een waterdichte connector selecteren die speciaal is ontworpen om zowel hogedrukreinigingsstralen als plotselinge thermische schokken te weerstaan. Connectoren zonder goede drukegalisatie of diepe inkapseling trekken water rechtstreeks in de soldeerverbindingen, waardoor bij de volgende inschakeling onmiddellijk kortsluiting ontstaat.
Hoogfrequente trillingen en mechanische schokken
Rotor-geïnduceerde trillingen veroorzaken grote schade aan traditionele paringsinterfaces. Landbouwdrones voor zwaar gebruik genereren hoogfrequente trillingen variërend van 50 Hz tot meer dan 200 Hz. Deze constante beweging veroorzaakt micro-fretting-corrosie op de contactpennen. Microfretting verslijt de beschermende goudlaag, waardoor onedele metalen zoals koper of nikkel worden blootgesteld aan snelle oxidatie. U moet een verbindingsoplossing implementeren met contacten met hoge retentiekracht. Veerkracht tegen mechanische schokken is net zo belangrijk voor veldoperaties. Behuizingen en vergrendelingsmechanismen moeten bestand zijn tegen harde landingen, plotseling vrijkomen van de lading en onbedoelde schokken. De buitenschaal kan niet barsten of vervormen. Elke structurele schade brengt onmiddellijk de hermetische afdichting in gevaar. Vaak zien we goedkope plastic connectoren versplinteren als een drone zwaar landt op oneffen terrein. Het specificeren van slagvaste materialen voorkomt deze veldfouten.
Hoe u de juiste IP-classificatie kiest voor waterdichte UAV-connectoren
IP67 versus IP68 versus IP69K: wat er eigenlijk toe doet voor UAV's
De fundamentele waterbestendigheid blijft volstrekt onvoldoende voor zware landbouwdrones. IP67 beschermt hardware tegen tijdelijke onderdompeling in één meter water gedurende dertig minuten. Het werkt prima voor korte blootstelling aan regen, maar faalt onder actieve druk. IP68 is bestand tegen continue onderdompeling op diepten en duur gespecificeerd door de fabrikant. Deze hogere beoordeling beschermt dure drones tijdens onbedoelde waterlandingen in irrigatievijvers. IP69K is bestand tegen hogedruk- en hogetemperatuurwaterstralen die van dichtbij worden gespoten. Bij de IP69K-test wordt water verwarmd tot 80°C versproeid met een druk van 80 tot 100 bar. Landbouwdrones worden dagelijks geconfronteerd met agressieve onderhoudsroutines. Operators maken vaak gebruik van hogedrukreinigers om verharde meststoffen te verwijderen. Daarom is IP69K steeds meer de verplichte standaard voor betrouwbare, langdurige drone-operaties. Neem geen genoegen met IP67 als uw onderhoudsprotocol hogedrukreiniging omvat.
De rol van hermetische afdichting en meerlaagse pakkingen
Een echte waterdichte verbinding is afhankelijk van geavanceerde interne engineering. Het maakt gebruik van meerlaagse pakkingen, diepe interne potting en nauwkeurig gegoten O-ringen. Hermetische afdichting creëert een absoluut luchtdichte barrière. Deze barrière blokkeert zowel het binnendringen van vloeistoffen als fijne deeltjes. Landbouwvelden genereren enorme hoeveelheden schurend stof, pollen en droog kunstmestpoeder. Deze microscopisch kleine deeltjes vernietigen de interne contacten als ze de behuizing doorbreken. Ze werken als schuurpapier en schuren de geleidende beplating weg tijdens vluchten met hoge trillingen. Meerlaagse afdichtingen en epoxy-potting zorgen voor volledige isolatie van de buitenomgeving. Potgrondstoffen zoals polyurethaan of epoxy vullen de achterste holtes van de connector. Dit voorkomt dat water langs de draadstrengen naar beneden dringt en het contactgebied binnendringt.
Beste materialen voor lichtgewicht en duurzame UAV-connectoren
Kunststof/composiet versus metalen behuizingen
Composieten en kunststoffen zorgen voor een aanzienlijke gewichtsvermindering. Materialen zoals PA66 of PEEK bieden een natuurlijke corrosieweerstand tegen agressieve landbouwchemicaliën. Kunststoffen leveren echter een zekere extreme slagvastheid op in vergelijking met legeringen. Metalen behuizingen, meestal vervaardigd uit aluminium of roestvrij staal, zorgen voor superieure robuustheid. Ze bieden ook uitstekende EMI- en RFI-afscherming voor gevoelige interne elektronica. De belangrijkste afweging is een zwaarder laadvermogen, wat de vliegtijd direct verkort. Metalen zijn ook zeer gevoelig voor galvanische corrosie als ze niet op de juiste manier worden geplateerd. Aluminium behuizingen vereisen hard anodiseren of gespecialiseerd vernikkelen om buitenomgevingen te overleven. U moet deze materiële factoren zorgvuldig afwegen op basis van uw specifieke vliegtijdvereisten en operationele omgevingen.
Contactbeplating voor signaalintegriteit
Contactbeplating bepaalt rechtstreeks de signaalkwaliteit en energie-efficiëntie. Vertinnen kost minder, maar oxideert zeer snel in buitenomgevingen met een hoge luchtvochtigheid. Vergulden zorgt voor enorm superieure elektrische prestaties. Voor alle UAV-toepassingen moet u een zware vergulding opgeven, doorgaans 30 tot 50 micro-inch. Goud zorgt voor een uitzonderlijk lage contactweerstand en behoudt een hoge signaalintegriteit. Het voorkomt oxidatie, zelfs bij blootstelling aan vocht, meststoffen en extreme temperatuurschommelingen. Betrouwbare telemetrie en nauwkeurige GPS-gegevens zijn volledig afhankelijk van schone, goed geleidende contactoppervlakken. Wanneer u een waterdichte connector specificeert , controleer dan altijd de plaatdikte op het gegevensblad van de fabrikant. Het dunne goudflitsen zal na slechts enkele tientallen paringscycli verdwijnen.
O-ring- en afdichtingsmaterialen
Afdichtingsmateriaal bepaalt de chemische overlevingskans van het gehele samenstel. Siliconen bieden een uitstekende temperatuurflexibiliteit, maar worden snel afgebroken in de buurt van agressieve petrochemicaliën. EPDM kan uitzonderlijk goed omgaan met weer, ozon en zuiver water. EPDM faalt echter snel bij blootstelling aan op aardolie gebaseerde pesticiden of synthetische smeermiddelen. FKM, in de industrie algemeen bekend als Viton, biedt het hoogste niveau van chemische resistentie dat beschikbaar is.
| Afdichtingsmateriaal | Waterbestendigheid | Chemische bestendigheid (pesticiden) | Beste UAV-toepassing |
| Siliconen | Uitstekend | Arm | Sproeien met schoon water, zones met hoge temperaturen |
| EPDM | Uitstekend | Eerlijk | Algemene weerbestendigheid, niet-chemische ladingen |
| FKM (Viton) | Uitstekend | Uitstekend | Agressieve landbouwchemicaliën, meststoffen, brandstoffen |
Gebruik dit strikte beslissingskader: selecteer EPDM voor blootstelling aan zuiver water, maar stel FKM verplicht voor elke drone die zware agrarische ladingen vervoert. FKM behoudt zijn elasticiteit en afdichtingseigenschappen, zelfs na langdurige chemische baden.
Belangrijkste elektrische en mechanische vereisten voor UAV-connectoren
Vereisten voor stroom versus signaaloverdracht
Landbouwdrones vereisen zeer complexe elektrische architecturen. U moet hoogspanningslijnen fysiek of elektrisch scheiden van laagspanningssignaallijnen. Rotors en vloeistofpompen trekken enorme stroom, waarvoor dik draad nodig is. Sensoren en telemetrie vereisen schone, ononderbroken signalen op lichtere draad. Zware drones maken gebruik van hoogspanningssystemen, vaak met 12S- of 14S-lithiumbatterijen. Deze systemen werken tussen 44,4 V en 51,8 V, met stroompieken van meer dan 100 ampère tijdens agressieve manoeuvres. U moet de diëlektrische weerstandsspanning evalueren om deze zware belastingen veilig te kunnen hanteren zonder vonkoverslag. Motoren met een hoge stroomsterkte genereren tijdens de vlucht ernstige elektrische ruis. Beoordeel de EMI- en RFI-afschermingsmogelijkheden om gevoelige GPS-signalen te beschermen. Overweeg de implementatie van een hybride waterdichte connector om de ruimte te optimaliseren. Een hybride oplossing combineert zware stroompinnen en delicate signaalpinnen in één afgeschermde behuizing. Dit bespaart een cruciaal gewicht aan de lading en vermindert het aantal kabels dat u door het droneframe moet leiden.
Grootte- en gewichtsbeperkingen (microconnectoren)
Het gewicht van de connector heeft een directe invloed op de levensduur van de drone-batterij en de operationele efficiëntie. Elke extra gram vermindert de beschikbare vliegtijd en verkleint het totale areaal dat per lading wordt gedekt. Ingenieurs wenden zich vaak tot microconnectoren om dit gewichtsprobleem op te lossen. Extreme miniaturisering brengt echter nieuwe operationele risico’s met zich mee. U moet ervoor zorgen dat de kleinere fysieke voetafdruk de elektrische prestaties niet in gevaar brengt. De diëlektrische weerstandsspanning moet ondanks de kleinere pinafstand hoog blijven. Het stroomvoerende vermogen kan niet onder de motorvereisten komen. Het allerbelangrijkste is dat de integriteit van de waterdichte afdichting het miniaturisatieproces moet overleven zonder kwetsbaar te worden. Microconnectoren vereisen nauwkeurig gegoten micro-O-ringen die tijdens de productie exacte toleranties vereisen.
Veilige vergrendelingsmechanismen en bruikbaarheid in het veld
Koppelingsstijlen bepalen de mechanische betrouwbaarheid van de verbinding. Mechanismen met schroefdraad bieden extreme veiligheid bij hoge trillingen, waardoor onbedoelde ontkoppeling wordt voorkomen. Bajonetstijlen bieden een betrouwbare balans tussen verbindingssnelheid en vergrendelingskracht. Push-pull-mechanismen blinken uit in snelle implementatie en snelle veldscenario's. U moet beoordelen hoe elk specifiek mechanisme presteert onder mechanische schokken. Breng deze vereiste beveiliging in evenwicht met praktisch onderhoud in het veld. Geef prioriteit aan snelkoppelingsfuncties voor het snel wisselen van batterijen tussen vluchten. Veldtechnici dragen vaak zware beschermende handschoenen om blootstelling aan chemicaliën te voorkomen. Het vergrendelingsmechanisme moet gemakkelijk bedienbaar blijven zonder dat precisie met de blote hand vereist is.
Volg deze stappen om de bruikbaarheid van het veld te evalueren:
Test de connector met zware nitril- of neopreenhandschoenen.
Controleer of het vergrendelingsmechanisme een hoorbare of voelbare klik geeft wanneer deze volledig is ingeschakeld.
Zorg ervoor dat voor het ontgrendelingsmechanisme geen speciaal gereedschap nodig is.
Controleer of het ontwerp van de behuizing kruislingse of omgekeerde polariteitsverbindingen voorkomt.
Veel voorkomende risico's op het falen van UAV-connectoren en hoe u deze kunt voorkomen
Hoge frequentie van verbindingscycli en langdurige slijtage
Dagelijkse landbouwwerkzaamheden vereisen honderden batterijwissels en wijzigingen in de lading. Deze hoge frequentie creëert een enorm risico op voortijdige verslechtering van de afdichting. Contactpennen en interne borgveren slijten snel bij constant dagelijks gebruik. Om deze mechanische slijtage te verminderen, specificeert u connectoren die geschikt zijn voor hoge koppelcycli. Zoek naar fabrikantenbeoordelingen van meer dan 500 volledige cycli. Stel strikte preventieve onderhoudsschema's op voor uw veldteams. Technici moeten de interne O-ringen routinematig inspecteren en vervangen voordat ze halverwege de vlucht kapot gaan. Het negeren van cycluslimieten leidt direct tot losse verbindingen, verhoogde elektrische weerstand en plotseling stroomverlies.
Fouten in kabelwartels en aansluitingen
Een hoogwaardige waterdichte connector is slechts zo betrouwbaar als de kabelaansluiting aan de achterkant. Water komt vaak via de achterkant binnen, niet via de voorkant. Het buigen van kabels tijdens agressieve vliegmanoeuvres creëert microscopisch kleine gaten in slechte aansluitingen. Om dit ernstige risico te beperken, moeten op maat gemaakte kabelassemblages verplicht worden gesteld. Overmolding injecteert gesmolten plastic rond de verbinding, waardoor een naadloze, waterdichte verbinding ontstaat. Als alternatief kunt u hoogwaardige kabelwartels gebruiken die zijn voorzien van een robuuste trekontlasting. Een goede trekontlasting voorkomt het binnendringen van vocht en beschermt de interne soldeerverbindingen tegen destructieve mechanische belasting.
Toeleveringsketen- en nalevingsnormen
Namaakcomponenten vormen een ernstige bedreiging voor commerciële dronevloten. Niet-gecertificeerde connectoren falen op onvoorspelbare wijze in het veld vanwege ondermaatse materialen. Vervalsers gebruiken vaak goedkoop messing in plaats van berylliumkoper voor contacten, wat leidt tot een snel verlies van veerspanning. Deze plotselinge storingen leiden tot gecrashte drones en gevaarlijke chemische lekkages. U moet dit risico beperken door strikte controles op de toeleveringsketen af te dwingen. Vereist uitgebreide leveranciersdocumentatie voor elke batch. Eis verifieerbaar bewijs van RoHS- en REACH-naleving. Controleer altijd de IP-testcertificaten van derden voordat u nieuwe componenten goedkeurt voor massa-implementatie.
Conclusie
Het selecteren van een waterdichte connector voor landbouw-UAV's vereist een holistische evaluatie van IP-classificaties, chemische compatibiliteit, aanpassing van de elektrische belasting en trillingsweerstand. U kunt niet winkelen op basis van eenheidsprijzen of basisspecificatiebladen. Geef prioriteit aan IP68- of IP69K-classificaties, FKM-afdichtingen, hoge paringscyclusclassificaties en veilige vergrendelingsmechanismen als niet-onderhandelbare basisvereisten.
Voor projecten die betrouwbare connectoroplossingen vereisen in veeleisende elektrische omgevingen, is Shenzhen Haiyuncheng Electronics , opgericht in 2010, gespecialiseerd in de R&D, productie en verkoop van elektrische connectoren onder het merk HRB. Het portfolio omvat meer dan 2.000 productseries, waaronder waterdichte IP67-, IP68- en IP69K-connectoren, ondersteund door productie-, engineering- en kwaliteitscontrolemogelijkheden voor industriële en andere veeleisende toepassingen.
Voer de volgende bruikbare stappen uit om uw hardwareselectie te voltooien:
Vraag fysieke productmonsters aan bij meerdere fabrikanten om de bouwkwaliteit en tactiele vergrendelingsfeedback te evalueren.
Voer interne tests uit op het gebied van thermische schokken, mechanische valpartijen en blootstelling aan chemische stoffen met behulp van uw specifieke landbouwladingen.
Raadpleeg rechtstreeks de engineeringteams van connectoren om op maat gemaakte omgevormde kabelassemblages te ontwerpen en valideren.
Stel een gestandaardiseerd veldonderhoudsprotocol op voor het inspecteren van contacten en het vervangen van O-ringen.
Veelgestelde vragen
Vraag: Wat is het verschil tussen een IP67- en IP68-waterdichte connector voor drones?
A: IP67 beschermt tegen tijdelijke onderdompeling in één meter water gedurende maximaal 30 minuten. IP68 maakt continue onderdompeling mogelijk onder specifieke diepten en duur gedefinieerd door de fabrikant. Voor landbouwdrones zorgt IP68 ervoor dat de hardware onbedoelde noodlandingen in diep water, irrigatievijvers of blootstelling aan stortregens overleeft zonder kortsluiting.
Vraag: Kunnen standaard waterdichte connectoren landbouwpesticiden weerstaan?
A: Nee. Standaardconnectoren maken doorgaans gebruik van siliconen of standaard EPDM-rubberafdichtingen. Deze materialen worden afgebroken, zwellen of barsten wanneer ze worden blootgesteld aan de agressieve petrochemicaliën die voorkomen in pesticiden en vloeibare meststoffen. U moet chemisch bestendige materialen specificeren, zoals FKM of Viton, om de hermetische afdichting in de loop van de tijd te behouden.
Vraag: Hoe behouden microconnectoren een waterdichte afdichting zonder de elektrische prestaties in gevaar te brengen?
A: Microconnectoren zijn afhankelijk van precisietechniek om grootte en prestaties in evenwicht te brengen. Ze maken gebruik van micro-O-ringen, interne pottingtechnieken met hoge dichtheid en nauwkeurige diëlektrische afstanden. Deze geavanceerde constructie voorkomt elektrische vonken tussen dicht opeengepakte pinnen, terwijl een strikte barrière tegen het binnendringen van vocht en stof behouden blijft.
Vraag: Wat is het beste vergrendelingsmechanisme voor een waterdichte UAV-connector?
A: Mechanismen met schroefdraad bieden de hoogste veiligheid tegen ernstige rotortrillingen. Push-pull-mechanismen hebben echter vaak de voorkeur voor landbouw-UAV's. Ze bieden een uitstekende weerstand tegen trillingen, terwijl technici die dikke beschermende handschoenen dragen, snel de verbinding kunnen verbreken tijdens het verwisselen van batterijen.
Vraag: Waarom falen waterdichte connectoren in het veld?
A: Veldfouten komen zelden voor bij de front-pairing interface. Ze komen meestal voor als gevolg van onjuiste kabelafsluiting aan de achterkant of een gebrek aan trekontlasting. Andere primaire boosdoeners zijn onder meer het overschrijden van de nominale paringscycli, waardoor de contacten verslijten, en de chemische afbraak van de O-ringen door blootstelling aan pesticiden.
Vraag: Zijn hybride connectoren een goede keuze voor landbouwdrones?
A: Ja, hybride connectoren zijn uitstekend geschikt voor drones. Ze combineren zware stroompinnen en delicate signaalpinnen in één enkele behuizing, waardoor het laadvermogen aanzienlijk wordt verminderd en ruimte wordt bespaard. U moet ervoor zorgen dat ze beschikken over adequate EMI-afscherming en de juiste spanningsscheiding om te voorkomen dat hoge stroomruis gevoelige telemetriesignalen verstoort.
