Technische veelgestelde vragen
Vraag: Hoe plaats ik gekrompen contacten in de connectorbehuizing?
A: Voordat u gekrompen contacten plaatst, moet u zowel de connectorbehuizing als de contacten zo oriënteren dat ze goed op elkaar aansluiten. Plaats de behuizing met de vergrendeling naar boven gericht en lijn het contact zo uit dat de tonnaadzijde ook naar boven wijst.
Draai het contact NIET tijdens of na het inbrengen; rotatie kan schade aan de rubberen afdichting veroorzaken of de behuizing doen barsten.
⒈In geval van contact met stopcontact
Stap①: Kantel het gekrompen contact. Laat de punt op de met afdichtingen uitgeruste passende holte rusten. Vouw de afdichtingsopening voorzichtig uit om beschadiging van het bovenoppervlak van de caviteit te voorkomen. Druk de contacttip op de rubberen afdichtingsplaat om het doosvormige deel van het contact in te brengen.
Stap ②: Maak het gekrompen contact recht en steek vervolgens de punt van het kokerprofiel erin. Duw het contact helemaal naar binnen (niet wrikken of onnodige kracht uitoefenen) totdat u een klik hoort.
Stap③: Nadat u een hoorbare klik hoort nadat het contact volledig is ingebracht, trekt u voorzichtig aan de draad om te bevestigen dat het contact veilig is vergrendeld door de behuizingslans.
⒉Bij tabcontact
Stap①: Steek het gekrompen contact recht in de behuizing. Voorkom beschadiging van de omtrek van de met afdichting uitgeruste holte met de contacttip. Als u het contact tijdens het inbrengen naar de vergrendelingszijde van de behuizing kantelt, kan de rubberen afdichtingsplaat worden doorgesneden en kan de contacttip in een aangrenzende holte terechtkomen. Raadpleeg de onderstaande afbeelding; let goed op de insteekrichting.
Stap②: Duw het gekrompen contact helemaal naar binnen. Wrik niet en oefen geen overmatige kracht uit, stop wanneer u een hoorbare klik hoort.
Stap③: Nadat u een hoorbare klik hoort nadat deze volledig is ingebracht, trekt u voorzichtig aan de draad om te controleren of het gekrompen contact veilig is vergrendeld door de behuizingslans.

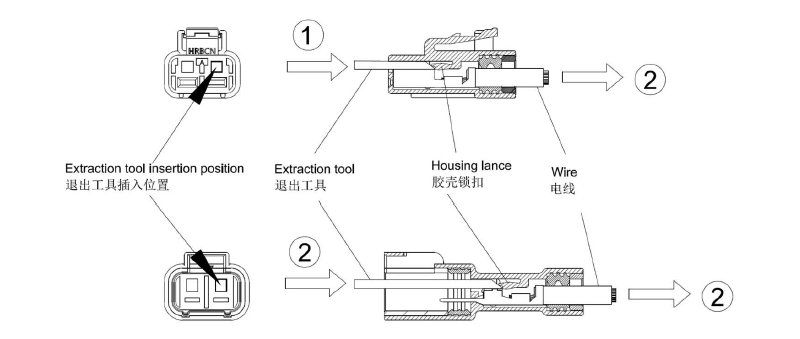

Vraag: Hoe u gekrompen contacten uit de behuizing kunt verwijderen nadat ze verkeerd zijn geplaatst
A: Als een gekrompen contact in de verkeerde holte wordt geplaatst, mag de verwijdering alleen worden uitgevoerd door gekwalificeerd personeel. Gebruik de behuizing of de rubberen afdichtingsplaat niet opnieuw nadat deze zijn gebruikt.
Steek het extractiegereedschap vanaf de contactzijde tussen het gekrompen contact en de behuizing. Duw het gereedschap in de richting ① om de behuizingslans los te maken van de contactvergrendelingshaak. Trek vervolgens de draad in de richting ② om het contact uit de behuizing te verwijderen.

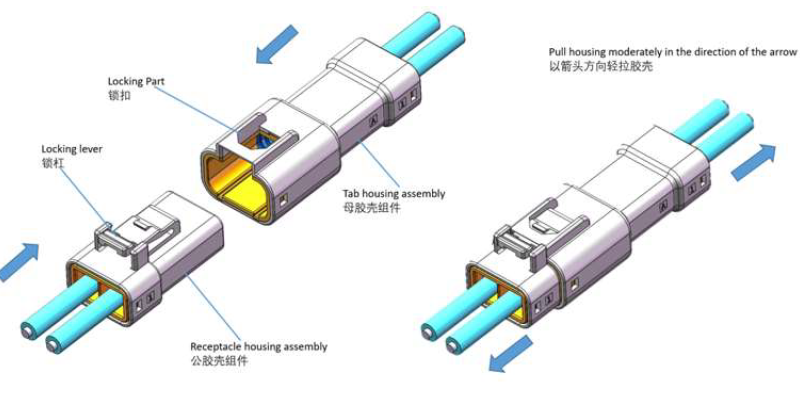

Vraag: Wat is de juiste procedure voor het koppelen van de mannelijke en vrouwelijke behuizingen van deze waterdichte connector?
Stap ①: Lijn het vergrendelingslipje op de mannelijke behuizing uit met de vergrendelingshendel van de contactbehuizing, zoals weergegeven in de onderstaande afbeelding. Voer paring uit langs de paringsas; niet wrikken.
Stap②: Koppel de twee behuizingen totdat het slot volledig vastzit. Controleer of de behuizing goed is vergrendeld door voorzichtig aan de behuizing te trekken. (Er is een hoorbare klik hoorbaar wanneer de vergrendelingshendel en het vergrendelingslipje goed in elkaar grijpen.)
Vraag: Wat zijn de verschillen tussen connectorbehuizingen met één rij en twee rijen, en hoe maak ik de juiste selectie?
1. Kernverschillen tussen behuizingen met één rij en twee rijen

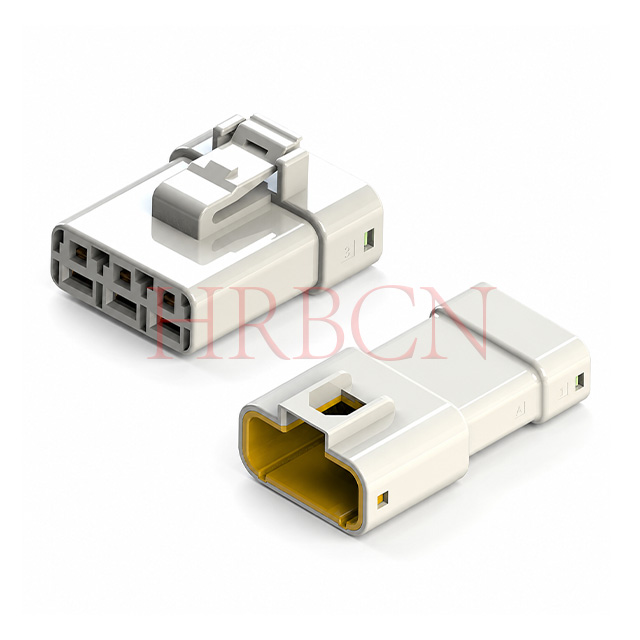

Eenrijige woningen
Structuur: pinnen gerangschikt in één rechte lijn; compacte laterale breedte, eenvoudige bedradingsgeleiding
Elektrische functie: beperkt aantal pinnen (meestal 2/3/4 pinnen voor uw 6,35 mm-serie); lagere totale stroombelasting per eenheid zijruimte
Montagevoordeel: eenvoudige uitlijning tijdens het koppelen, laag aantal blinde invoegfouten; handige bediening voor het inbrengen en verwijderen van terminals
Kenmerkende ruimte: Smalle horizontale bezetting, heeft voldoende verticale inbouwhoogte nodig
Dubbele rij behuizing
Structuur: pinnen gerangschikt in twee parallelle rijen; hogere pindichtheid binnen beperkte behuizingsbreedte
Elektrische functie: Ondersteunt meer pinnen (4/6/8 pinnen enz.) om signalen/voeding met meerdere circuits te integreren; gecentraliseerde bedrading voor meerdere circuits
Montage-opmerking: vereist een nauwkeurige uitlijning tegen missleutelen; iets hogere bedieningsvereisten voor terminalbelasting
Ruimtekarakteristiek: Bespaart verticale installatiehoogte, geschikt voor scenario's met smalle verticale ruimtes
2. Standaardselectieregels
Kies eenwoning met één rij als:
Er zijn slechts 2~4 circuitsignalen/stroom vereist, er zijn geen extra pinposities nodig
De apparatuur heeft een smalle horizontale installatieruimte en een beperkte gereserveerde breedte aan de zijkant
Montage ter plaatse vereist een eenvoudige bediening, frequent onderhoud en demontage
Voor elk circuit is onafhankelijke afzonderlijke bedrading vereist, waardoor kruisinterferentie van bedrading met meerdere rijen wordt vermeden
Kies een dubbele rij behuizing als:
Er moeten meer dan 4 circuits worden geïntegreerd, een centrale bedradingsindeling is vereist
De apparatuurbehuizing heeft een beperkte verticale hoogte, de pindichtheid moet worden verhoogd zonder de behuizingsbreedte te vergroten
Meerkanaals stroom- en signaaloverdracht is nodig voor modules zoals controllers en AGV-hoofdbesturingseenheden
Uniform kabelboombeheer is vereist om de verspreide bezetting van connectoren op één rij te verminderen
