HRB 2,5 mm waterdichte connector PCB-connectorkop M2531R

Delen op:

HRB 2,5 mm waterdichte connector PCB-connectorkop M2531R

HRB M2531R is een waterdichte PCB-header met een steek van 2,5 mm, ontworpen om te passen op de M2532 waterdichte connector aan de kabelzijde voor betrouwbare draad-naar-bord-verbinding. De PCB-header wordt geleverd met lokalisatiepalen, die wiebelen en offset na het solderen op de PCB effectief verminderen, waardoor de stabiliteit van de montage wordt verbeterd. De sleutelfuncties voorkomen dat er tijdens de montage een verkeerde koppeling ontstaat. Parallelle plaatsing met hoorbare kliksluiting bevestigt volledige paring, waardoor operators onvolledige verbindingsproblemen kunnen voorkomen. Geschikt voor industriële besturing, nieuwe energie, liften en andere zeer betrouwbare bedradingsscenario's.

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Model:
M2531R-2XN
product Merk:
HRB
product Code:
8536909000

De meeste industriële waterdichte connectoren zijn te groot, moeilijk te monteren en duur. HRB 2,5 mm pitch haakse draad-naar-board waterdichte connector (Model M2532/M2531R) is ontwikkeld als een goedkope waterdichte verbindingsoplossing in miniformaat voor elektrische systemen in de auto- en buitenruimte.

Met IP67 water- en stofdichte kwaliteit, massief rubberen afdichting en dubbel vergrendelingsmechanisme garandeert het een stabiele afdichting en anti-loslatingsprestaties onder trillingen, vochtigheid en temperatuurschommelingen. Meerdere pintellingen van 2×9 tot 2×20 voldoen aan de uiteenlopende bedradingsvereisten van autocamera's, voertuigaccu's, elektrische tweewielers en buitenmachines.

	Onderdeelnaam	Artikelnummer
Draad kant	Houderbehuizing	M2532-serie
	Terminal	T2532-serie
	Toepasselijke draad	AWG16 tot AWG22
PCB-zijde	Rechte hoek DIP-header	M2531R-serie

2,5 mm steekdraad voor waterdichte connectoren Onderdeelnaam en onderdeelnummer, HRB M2532-serie connector exploded view

P/N-definitie

M2531R-2xN-X

① ② ③ ④

①: serienummer HRB-artikel

②: R: Rechte hoek (90°)

③: Aantal pinnen per rij: 9/13/16/17/20

④: HSG Kleur: B: zwart, G: grijs

Kernfuncties

IP67 waterdichtheid conform ISO 20653, volledig stofdicht en waterbestendig
Geïntegreerde massief rubberen afdichtring, betrouwbare draad- en paszijdeafdichting
Dopcontact met dubbele vin, grote afschuining aan de voorzijde voorkomt schade aan de doorvoertule
De frontkapmontage maakt detectie van onvolledig ingestoken buscontacten mogelijk
Volledig waterdichte doorvoertule op het krimpgebied voor een compacte structuur
Waterdichte afdichtring op het aansluitgebied voorkomt direct contact met de isolatiewand
Groot temperatuurbereik: -40℃ ~ +125℃, past zich aan de zware werkomstandigheden van het voertuig aan
Meerdere pinopties: 2×9, 2×13, 2×16, 2×17, 2×20 posities

Geëxplodeerde weergave

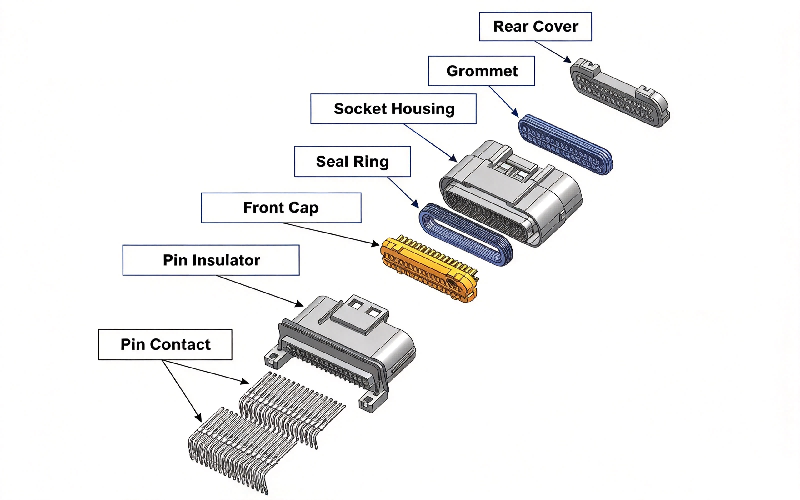

Deze exploded view toont alle belangrijke componenten van de waterdichte connector, inclusief pincontacten, pinisolator, voorkap, afdichtring, socketbehuizing, doorvoertule en achterdeksel. De meerlaagse afdichtingsstructuur levert betrouwbare IP67-waterdichte prestaties, terwijl het ontwerp van de voorkap helpt bij het detecteren van onvolledige aansluiting van de terminal, voor een betere montagekwaliteit.

Explosietekening van de waterdichte draad-naar-draadconnector van HRB met pincontacten, pinisolator, voorkap, afdichtring, contactdoosbehuizing, doorvoertule en achterklep

Toepassingsscenario's

Waterdichte aansluiting voor ingebouwde accu van elektrisch voertuig
Interne bedrading van elektrische motorfiets
Waterdicht harnas voor ingebouwde camera in de auto
Buitenbewaking en waterdichte elektrische apparatuur voor buiten
Bedrading voor kleine industriële machines in vochtige omgeving

Vraag: Wat is de duurzaamheidstestvereiste voor de connector uit de M2532-serie?

A: De gekoppelde connector moet vóór de omgevingstests 50 koppel-/ontkoppelcycli voltooien met een maximale snelheid van 10 cycli per minuut. Na de test mag de maximale contactweerstand niet groter zijn dan 10 mΩ.

Vraag: Wat is de vereiste temperatuurstijging van de M2532-connector?

A: Zorg ervoor dat de connector volledig is aangesloten, geef de maximale nominale stroom door en meet de stijging van de contacttemperatuur. De maximaal toegestane temperatuurstijging bedraagt 30°C.

Vraag: Wat zijn de vereisten voor de trillingstest voor de connector uit de M2532-serie?

A: De gekoppelde connector is getest met 1A DC toegepast. Testfrequentie bereik 50 ~ 1000 Hz binnen 10 minuten, 3 uur voor elke X/Y/Z-as. De kabel moet tijdens de test worden vastgezet.

Eisen na test: Geen uiterlijke schade; contactweerstand ≤10mΩ; discontinuïteit ≤1 microseconde max.

Vraag: Wat zijn de vereisten voor de waterbestendigheidstest voor de connector uit de M2532-serie?

A: De connector wordt in een testkamer geplaatst voor een cyclische watersproeitest.

- Douche AAN: 20 min bij kamertemperatuur

- Douche UIT: 40 min bij 100°C

- Totaal 48 cycli.

Passcriteria: Geen uiterlijke schade; contactweerstand ≤10mΩ.

Vraag: Wat zijn de vereisten voor de vochtigheidstest voor de connector uit de M2532-serie?

A: Volledig gekoppelde connectoren worden gedurende 500 uur blootgesteld aan een temperatuur van 85 ± 2 °C en een relatieve vochtigheid van 90 ~ 95%.

Acceptatiecriteria: Geen uiterlijke schade; contactweerstand ≤10mΩ.

Vraag 2: Wat is de functie van het lokaliseren van palen op de PCB-header?

A2: De positioneringspalen helpen wiebelen en offset na PCB-montage te verminderen, waardoor de algehele stabiliteit van de connector aanzienlijk wordt verbeterd.

Vraag: Hoe kan ik de M2532-connector aan de kabelzijde koppelen aan de M2531R PCB-header?

A: Lijn de sleutelfuncties van M2532 en M2531R uit. Plaats het parallel met een constante snelheid totdat u ziet dat de primaire vergrendeling volledig is vergrendeld en u een hoorbare klik hoort. Dit bevestigt dat de kabel-naar-bord-koppeling is voltooid.
