RAST 2.5 IDC-connector met IDT-technologie | HRB-connector M723X

Delen op:

RAST 2.5 IDC-connector met IDT-technologie | HRB-connector M723X

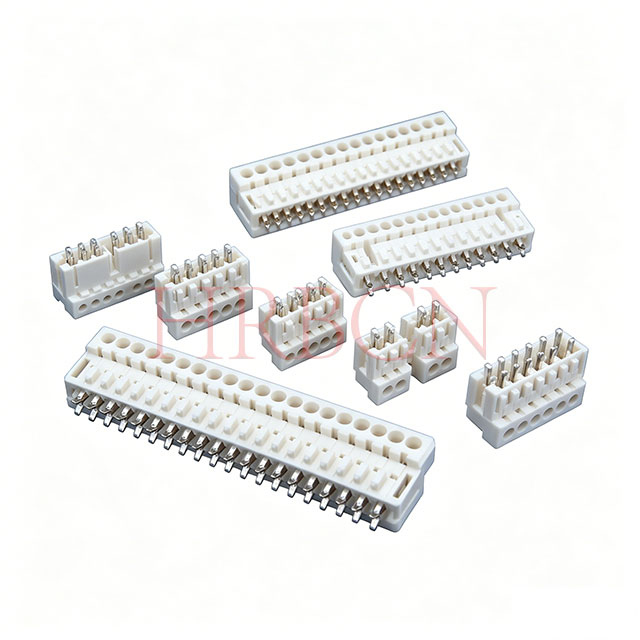

HRB M723X-serie zijn dat wel RAST 2.5 IDC-connectoren met geavanceerd IDT (Insulatieverplaatsingstechnologie) ontworpen voor betrouwbare draad-naar-bord-verbindingen. Deze connectoren zijn voorzien van een pitch van 2,5 mm, polarisatiesleutels en PCB-vergrendelingsstructuren om verkeerd aansluiten te voorkomen en stabiele prestaties te garanderen. Ze worden veel gebruikt in huishoudelijke apparaten, auto-elektronica, industriële besturingen en slimme apparaten, ondersteunen snelle montage zonder strippen of krimpen, verbeteren de productie-efficiëntie en voldoen aan UL, cUL, VDE, RoHS, REACH en andere wereldwijde normen.

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Model:
M723X
product Merk:
HRB
product Code:
8536909000

HRB-codering Beschrijving en koppelingsinterface

Serie	Pos. Nee.	Neem contact op met Hoogte	Beschrijving	Paren met

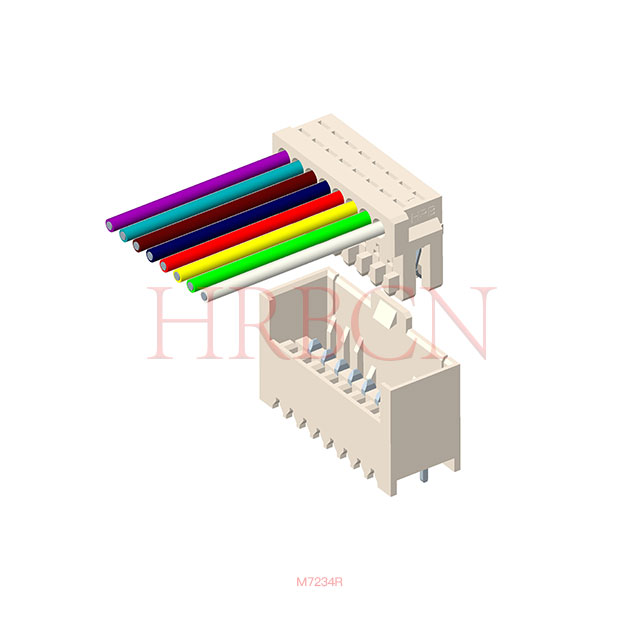

M7234	2-20-pins	2,5 mm	RAST 2.5-connector voor indirecte koppeling, isolatieverplaatsingstechnologie (IDT), voor individuele geleiders	M7230 M7268

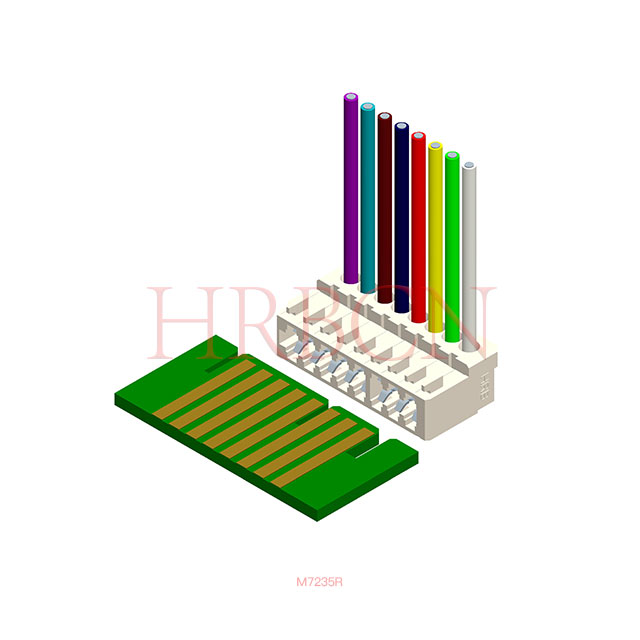

M7235	2-20-pins	2,5 mm	RAST 2.5-connector voor directe koppeling, isolatie verplaatsingstechniek (IDT), naar keuze met of zonder spierib en gesloten zijkanten, voor individuele aders	PCB

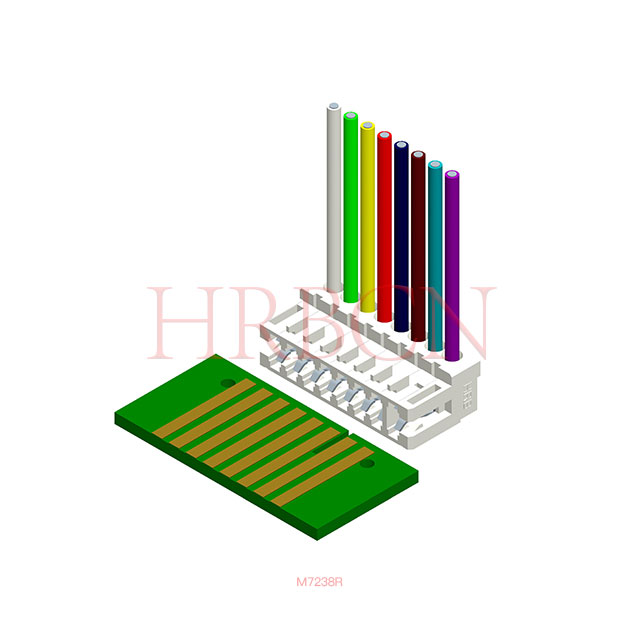

M7238	2-20-pins	2,5 mm	RAST 2.5-connector voor directe koppeling, isolatie verplaatsingstechnologie (IDT), met vergrendeling ingeschakeld printplaat door middel van vergrendelende tenen, alternatief met of zonder sleutelrib, tbv individuele geleiders, zonder gesloten zijde.	PCB

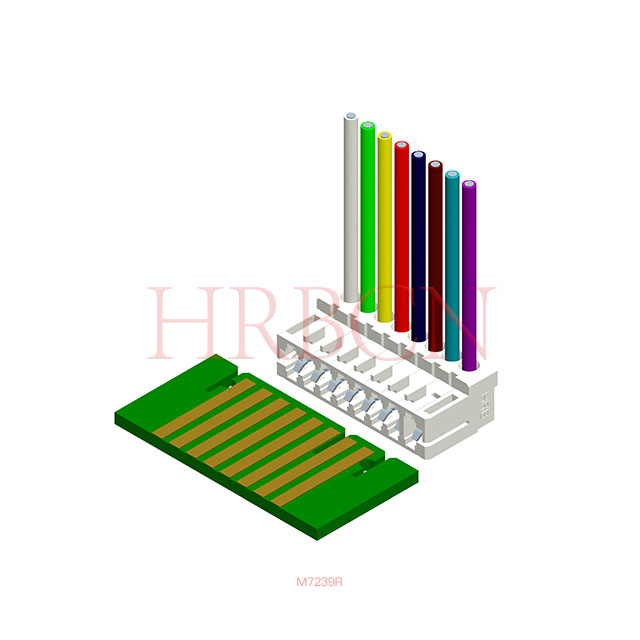

M7239	2-20-pins	2,5 mm	RAST 2.5-connector voor directe koppeling, isolatie verplaatsingstechnologie (IDT), met vergrendeling ingeschakeld printplaat door middel van vergrendelende tenen, alternatief met of zonder sleutelrib, tbv individuele geleiders, met gesloten zijde.	PCB

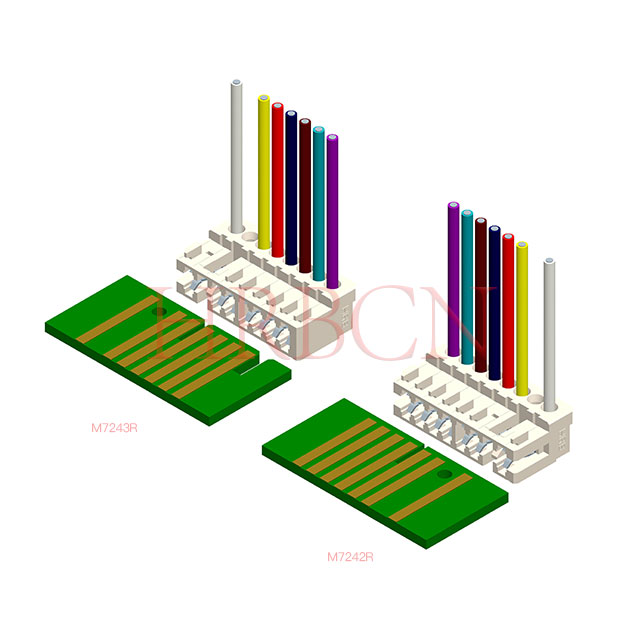

M7242	2-20-pins	2,5 mm	RAST 2,5-connector voor directe en indirecte aansluiting, isolatieverdringingstechnologie (IDT), met interne vergrendeling, voor individuele geleiders, zonder gesloten zijde.	PCB
M7243	2-20-pins	2,5 mm	RAST 2,5-connector voor directe en indirecte aansluiting, isolatieverplaatsingstechnologie (IDT), met interne vergrendeling, voor individuele geleiders, met gesloten zijde.	PCB

Voordelen van IDC-technologie

Snelle en efficiënte kabelafsluiting
Minder montagefouten
Stabiel en betrouwbaar elektrisch contact
Vereenvoudigd ontwerp van de kabelboom
Lagere arbeids- en productiekosten
Verbeterde verbindingsconsistentie
Hoge duurzaamheid tijdens transport en installatie

Producteigenschappen

RAST 2.5 gestandaardiseerde interface
Betrouwbare IDT-draadafsluiting
Compact draad-naar-bord-ontwerp
Veilige vergrendeling en polarisatiemogelijkheden
Snelle montage en lagere arbeidskosten
Stabiele elektrische prestaties
Flexibele codeerconfiguraties
Geschikt voor geautomatiseerde productie

Naleving

EU RoHS-richtlijn (EU) 2015/863 tot wijziging van bijlage II bij Richtlijn 2011/65/EU
Richtlijn autowrakken (2000/53/EG)
AfPS GS 2019: 01 PAK-polycyclische aromatische koolwaterstoffen (PAK's)
Europese Verordening POP’s (EU) 2019/1021
Europese Verordening POP’s (EU) 2024/2570
Europese Verordening POP’s (EU) 2025/718
Europese Verordening POP’s (EU) 2023/1608
Europese Verordening POP’s (EU) 2019/1021
Europese Verordening POP’s (EU) 2025/843
Europese Verordening POP’s (EU) 2025/1930
Verordening (EG) Np 1907/2006 betreffende REACHUS California Proposition 65

Productcertificaten

Veiligheidsgoedkeuringen en certificering: VDE, UL, cUL

UL-brandbaarheidsklasse: UL 94V-0

Typische toepassingen

Huishoudelijke apparaten en wasmachines
Industriële besturingssystemen
Elektronische modules voor auto's
Slimme apparaten voor thuis
Voedingsapparatuur
Commerciële apparaatsystemen
Apparatuur voor kantoorautomatisering
Communicatie- en netwerkapparatuur

Vraag: Waarom kiezen voor RAST 2.5 en RAST 5.0?

A: Dual Pitch-flexibiliteit: RAST 2.5 voor compact, laag tot gemiddeld vermogen; RAST 5.0 voor robuuste toepassingen met hoge stroomsterkte.

Hoge efficiëntie: HRB-connectoren zijn voorzien van IDC-aansluiting die het strippen en krimpen van draden elimineert, waardoor de montagetijd voor geautomatiseerde lijnen met meer dan 50% wordt verkort.

Bewezen betrouwbaarheid: 4-punts contactontwerp, gloeidraadcompliantie en positieve vergrendeling zorgen voor langdurige prestaties onder extreme omstandigheden.

Wereldwijde standaardisatie: uitwisselbaar met RAST-compatibele connectoren van toonaangevende fabrikanten, waardoor de risico's in de toeleveringsketen worden verminderd.

Van compacte smart home-apparaten tot zware industriële machines: RAST 2.5- en RAST 5.0-connectoren bieden ongeëvenaarde veelzijdigheid, betrouwbaarheid en kostenefficiëntie voor modern elektronisch ontwerp.

Vraag: Wat is het verschil tussen RAST 2.5- en RAST 5.0-connectoren?

A: Het belangrijkste verschil ligt in de veldgrootte en de stroomsterkte. RAST 2.5 gebruikt een compacte pitch van 2,5 mm voor ruimtebesparende en laag tot middelmatige stroomaansluiting; RAST 5.0 heeft een pitch van 5,0 mm, geschikt voor toepassingen met hoge stroomsterkte en hoog vermogen. Beide volgen de uniforme industriestandaardstructuur met een feilloos koppel- en vergrendelingsontwerp.

Vraag: Wat zijn de belangrijkste toepassingsscenario's van connectoren uit de RAST-serie?

A: Ze worden veel gebruikt in huishoudelijk witgoed, slimme apparaten voor thuisgebruik, HVAC-systemen, gebouwautomatisering, auto-interieurelektronica, industriële bedieningspanelen en stroomvoorzieningsapparatuur, en dekken draad-naar-bord, bord-naar-bord en draad-naar-draad verbindingsbehoeften.

Vraag: Zijn RAST-connectoren bestand tegen hoge temperaturen en trillingen?

EEN: Absoluut. De serie maakt gebruik van hoogwaardige isolatiematerialen en een geoptimaliseerd structureel ontwerp, met uitstekende temperatuurtolerantie en anti-vibratieprestaties, stabiel voor langdurig gebruik in huishoudelijke, HVAC- en auto-agressieve werkomgevingen.

Vraag: Ondersteunt de HRB RAST-serie IDC-beëindiging?

EEN: Ja. HRB RAST 2.5- en RAST 5.0-connectoren ondersteunen professionele IDC-afsluittechnologie, waarbij draadstrip- en krimpprocedures achterwege blijven, waardoor de productie-efficiëntie aanzienlijk wordt verbeterd en ze geschikt zijn voor geautomatiseerde massa-assemblagelijnen.

Vraag: Hebben RAST 2.5 en RAST 5.0 een anti-misplaatsingsfunctie?

EEN: Ja. Ingebouwde polarisatie en sleutelstructuur voorkomen effectief verkeerde paring. Uitgerust met een veilig vergrendelingsmechanisme om losse verbindingen veroorzaakt door trillingen te voorkomen, waardoor de stabiliteit en veiligheid van de verbinding wordt gegarandeerd.

Vraag: Kan de HRB RAST-serie conventionele standaardconnectoren vervangen?

EEN: Ja. HRB RAST 2.5 en RAST 5.0 volgen universele industriële standaardafmetingen en installatiespecificaties, met goede compatibiliteit, die conventionele standaard interconnectcomponenten perfect kunnen vervangen en de aanschafkosten kunnen verlagen.

Vraag: Welke bedradingsmethoden zijn beschikbaar voor RAST-connectoren?

A: Het ondersteunt IDC-isolatieverplaatsingsverbindingen en traditionele krimpbedradingsmethoden, flexibel voor verschillende productieprocessen, handmatige assemblage en automatische assemblagelijnen zijn beide van toepassing.

Vraag: Wat is de verpakkingsmethode van RAST 2.5 IDC Connector M723X?

A: De M723X RAST 2.5 IDC-connectoren worden geleverd in plastic buizen (standaardverpakking) om de pinnen te beschermen en een gemakkelijke bediening te garanderen. Elke buis bevat een vaste hoeveelheid en de buizen zijn verpakt in golfkarton voor veilige internationale verzending. Voor geautomatiseerde SMT-assemblage is op verzoek tape-and-reel-verpakking beschikbaar. Alle verpakkingen voldoen aan de exportnormen en minimaliseren transportschade.
