RAST 2.5 IDC-connector met IDT-technologie | HRB-connector M728X

Delen op:

RAST 2.5 IDC-connector met IDT-technologie | HRB-connector M728X

HRB M728X RAST 2.5 IDC-connectoren zijn ontworpen voor compacte en betrouwbare wire-to-board-verbindingen in huishoudelijke apparaten, industriële elektronica en slimme besturingssystemen.
Dankzij de geavanceerde Insulation Displacement Technology (IDT) maakt de M728X-serie snelle en efficiënte draadafsluiting mogelijk zonder strippen of krimpen, waardoor de montagetijd wordt verkort en de productieconsistentie wordt verbeterd.
Met gestandaardiseerde RAST 2.5-sleutelstructuren en veilige vergrendelingsmechanismen voorkomen deze connectoren effectief verkeerd aansluiten en zorgen ze voor stabiele elektrische prestaties in veeleisende toepassingen.
Het compacte ontwerp, de betrouwbare signaaloverdracht en de flexibele codeeropties maken HRB RAST 2.5-connectoren ideaal voor moderne elektronische systemen die veilige, duurzame en ruimtebesparende connectiviteitsoplossingen vereisen.

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Model:
M728X
product Merk:
HRB
product Code:
8536909000

HRB-codering Beschrijving en koppelingsinterface

Serie	Pos. Nee.	Neem contact op met Hoogte	Beschrijving	Paren met

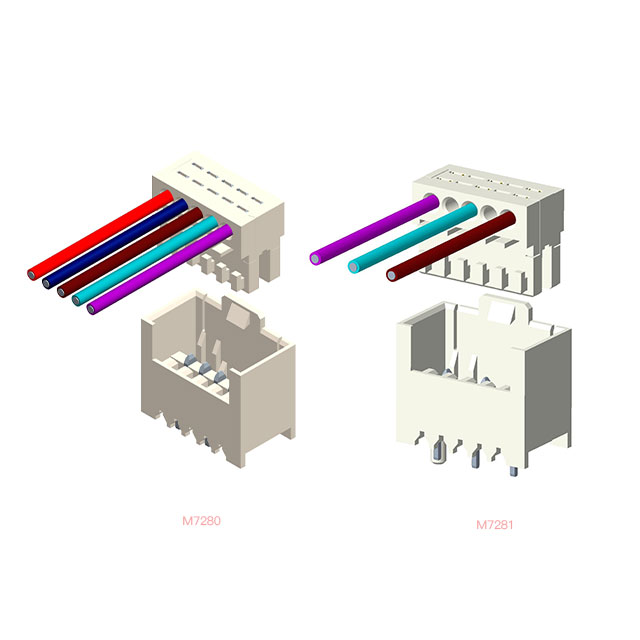

M7280	2-20-pins	2,5 mm	RAST 2.5-connector voor indirecte koppeling, isolatie verplaatsingstechnologie (IDT), met sleutelrib	M7230 M7268
M7281	3-19-pins	5,0 mm	RAST 2.5-connector voor indirecte koppeling, isolatie verplaatsingstechnologie (IDT), met sleutelrib	M7264

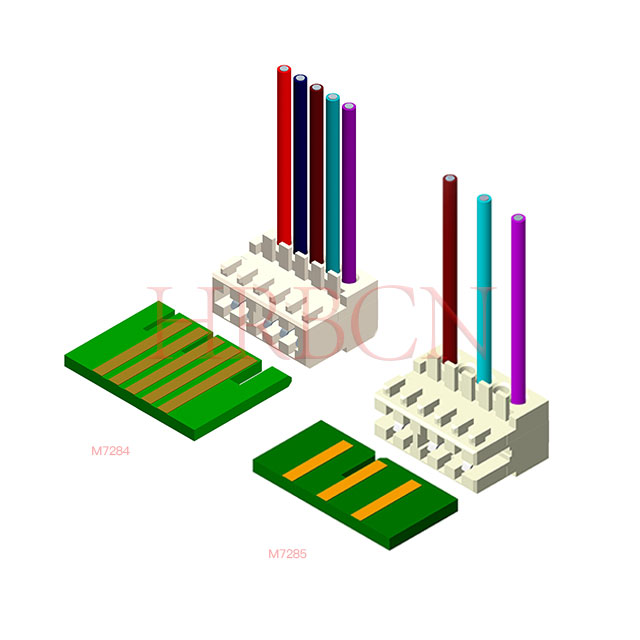

M7284	2-20-pins	2,5 mm	RAST 2,5-connector voor directe koppeling, isolatieverdringingstechnologie (IDT), alternatief met of zonder spierib en gesloten zijkanten, voor individuele aders	PCB
M7285	3-19-pins	5,0 mm	RAST 2,5-connector voor directe koppeling, isolatieverdringingstechnologie (IDT), alternatief met of zonder spierib en gesloten zijkanten, voor individuele aders	PCB

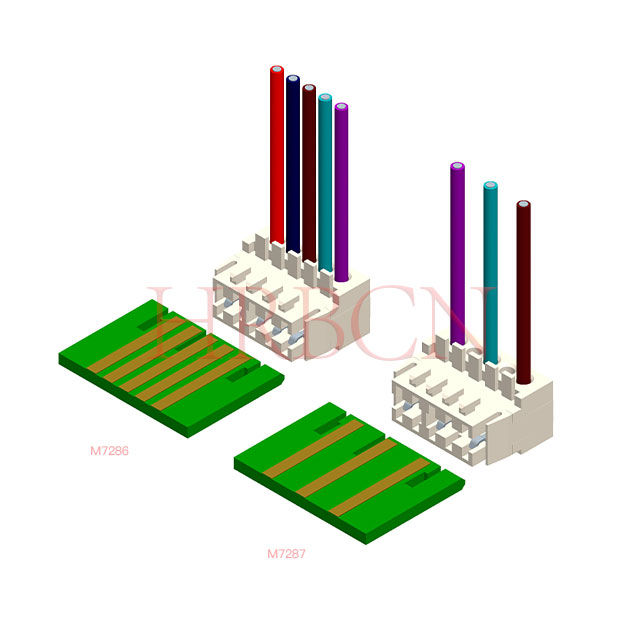

M7286	2-20-pins	2,5 mm	RAST 2.5-connector voor directe koppeling, isolatieverdringingstechnologie (IDT), met vergrendeling op de printplaat door middel van zijdelingse vergrendelingshaken, met sleutelrib, voor individuele geleiders.	PCB
M7287	3-19-pins	5,0 mm	RAST 2,5-connector voor directe koppeling, isolatieverdringingstechnologie (IDT), met vergrendeling op de printplaat door middel van zijdelingse vergrendelingshaken, met sleutelrib, voor afzonderlijke geleiders	PCB

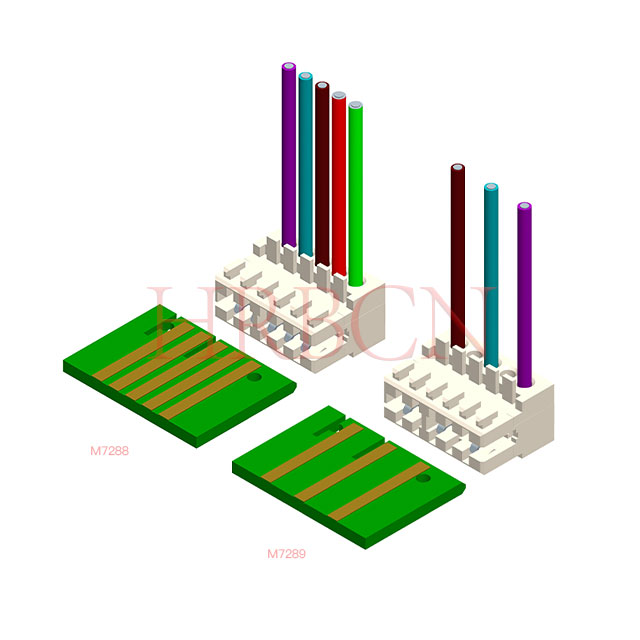

M7288	2-20-pins	2,5 mm	RAST 2,5-connector voor directe koppeling, isolatieverdringingstechnologie (IDT), met vergrendeling op printplaat door middel van vergrendelingshaken, alternatief met of zonder sleutelrib en gesloten zijkanten, voor individuele aders	PCB
M7289	3-19-pins	5,0 mm	RAST 2,5-connector voor directe koppeling, isolatieverdringingstechnologie (IDT), met vergrendeling op printplaat door middel van vergrendelingshaken, alternatief met of zonder sleutelrib en gesloten zijkanten, voor individuele aders	PCB

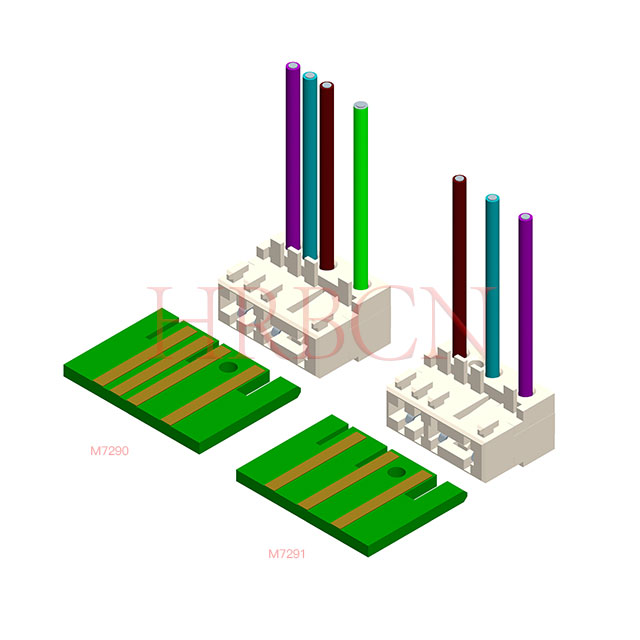

M7290	2-20-pins	2,5 mm	RAST 2,5-connector voor directe koppeling, isolatieverdringingstechnologie (IDT), met vergrendeling op printplaat door middel van vergrendelingshaken, alternatief met of zonder sleutelrib en gesloten zijkanten, voor individuele aders	PCB
M7291	3-19-pins	5,0 mm	RAST 2,5-connector voor directe koppeling, isolatieverdringingstechnologie (IDT), met vergrendeling op printplaat door middel van vergrendelingshaken, alternatief met of zonder sleutelrib en gesloten zijkanten, voor individuele aders	PCB

Voordelen van IDC-technologie

Snelle en efficiënte kabelafsluiting
Minder montagefouten
Stabiel en betrouwbaar elektrisch contact
Vereenvoudigd ontwerp van de kabelboom
Lagere arbeids- en productiekosten
Verbeterde verbindingsconsistentie
Hoge duurzaamheid tijdens transport en installatie

Producteigenschappen

RAST 2.5 gestandaardiseerde interface
Betrouwbare IDT-draadafsluiting
Compact draad-naar-bord-ontwerp
Veilige vergrendeling en polarisatiemogelijkheden
Snelle montage en lagere arbeidskosten
Stabiele elektrische prestaties
Flexibele codeerconfiguraties
Geschikt voor geautomatiseerde productie

Naleving

EU RoHS-richtlijn (EU) 2015/863 tot wijziging van bijlage II bij Richtlijn 2011/65/EU
Richtlijn autowrakken (2000/53/EG)
AfPS GS 2019: 01 PAK-polycyclische aromatische koolwaterstoffen (PAK's)
Europese Verordening POP’s (EU) 2019/1021
Europese Verordening POP’s (EU) 2024/2570
Europese Verordening POP’s (EU) 2025/718
Europese Verordening POP’s (EU) 2023/1608
Europese Verordening POP’s (EU) 2019/1021
Europese Verordening POP’s (EU) 2025/843
Europese Verordening POP’s (EU) 2025/1930
Verordening (EG) Np 1907/2006 betreffende REACHUS California Proposition 65

Productcertificaten

Veiligheidsgoedkeuringen en certificering: VDE, UL, cUL

UL-brandbaarheidsklasse: UL 94V-0

Typische toepassingen

Huishoudelijke apparaten en wasmachines
Industriële besturingssystemen
Elektronische modules voor auto's
Slimme apparaten voor thuis
Voedingsapparatuur
Commerciële apparaatsystemen
Apparatuur voor kantoorautomatisering
Communicatie- en netwerkapparatuur

Vraag: Waarom kiezen voor RAST 2.5 en RAST 5.0?

A: Dual Pitch-flexibiliteit: RAST 2.5 voor compact, laag tot gemiddeld vermogen; RAST 5.0 voor robuuste toepassingen met hoge stroomsterkte.

Hoge efficiëntie: HRB-connectoren zijn voorzien van IDC-aansluiting die het strippen en krimpen van draden elimineert, waardoor de montagetijd voor geautomatiseerde lijnen met meer dan 50% wordt verkort.

Bewezen betrouwbaarheid: 4-punts contactontwerp, gloeidraadcompliantie en positieve vergrendeling zorgen voor langdurige prestaties onder extreme omstandigheden.

Wereldwijde standaardisatie: uitwisselbaar met RAST-compatibele connectoren van toonaangevende fabrikanten, waardoor de risico's in de toeleveringsketen worden verminderd.

Van compacte smart home-apparaten tot zware industriële machines: RAST 2.5- en RAST 5.0-connectoren bieden ongeëvenaarde veelzijdigheid, betrouwbaarheid en kostenefficiëntie voor modern elektronisch ontwerp.

Vraag: Wat is het verschil tussen RAST 2.5- en RAST 5.0-connectoren?

A: Het belangrijkste verschil ligt in de veldgrootte en de stroomsterkte. RAST 2.5 gebruikt een compacte pitch van 2,5 mm voor ruimtebesparende en laag tot middelmatige stroomaansluiting; RAST 5.0 heeft een pitch van 5,0 mm, geschikt voor toepassingen met hoge stroomsterkte en hoog vermogen. Beide volgen de uniforme industriestandaardstructuur met een feilloos koppel- en vergrendelingsontwerp.

Vraag: Wat zijn de belangrijkste toepassingsscenario's van connectoren uit de RAST-serie?

A: Ze worden veel gebruikt in huishoudelijk witgoed, slimme apparaten voor thuisgebruik, HVAC-systemen, gebouwautomatisering, auto-interieurelektronica, industriële bedieningspanelen en stroomvoorzieningsapparatuur, en dekken draad-naar-bord, bord-naar-bord en draad-naar-draad verbindingsbehoeften.

Vraag: Zijn RAST-connectoren bestand tegen hoge temperaturen en trillingen?

EEN: Absoluut. De serie maakt gebruik van hoogwaardige isolatiematerialen en een geoptimaliseerd structureel ontwerp, met uitstekende temperatuurtolerantie en anti-vibratieprestaties, stabiel voor langdurig gebruik in huishoudelijke, HVAC- en auto-agressieve werkomgevingen.

Vraag: Ondersteunt de HRB RAST-serie IDC-beëindiging?

EEN: Ja. HRB RAST 2.5- en RAST 5.0-connectoren ondersteunen professionele IDC-afsluittechnologie, waarbij draadstrip- en krimpprocedures achterwege blijven, waardoor de productie-efficiëntie aanzienlijk wordt verbeterd en ze geschikt zijn voor geautomatiseerde massa-assemblagelijnen.

Vraag: Hebben RAST 2.5 en RAST 5.0 een anti-misplaatsingsfunctie?

EEN: Ja. Ingebouwde polarisatie en sleutelstructuur voorkomen effectief verkeerde paring. Uitgerust met een veilig vergrendelingsmechanisme om losse verbindingen veroorzaakt door trillingen te voorkomen, waardoor de stabiliteit en veiligheid van de verbinding wordt gegarandeerd.

Vraag: Kan de HRB RAST-serie conventionele standaardconnectoren vervangen?

EEN: Ja. HRB RAST 2.5 en RAST 5.0 volgen universele industriële standaardafmetingen en installatiespecificaties, met goede compatibiliteit, die conventionele standaard interconnectcomponenten perfect kunnen vervangen en de aanschafkosten kunnen verlagen.

Vraag: Welke bedradingsmethoden zijn beschikbaar voor RAST-connectoren?

A: Het ondersteunt IDC-isolatieverplaatsingsverbindingen en traditionele krimpbedradingsmethoden, flexibel voor verschillende productieprocessen, handmatige assemblage en automatische assemblagelijnen zijn beide van toepassing.

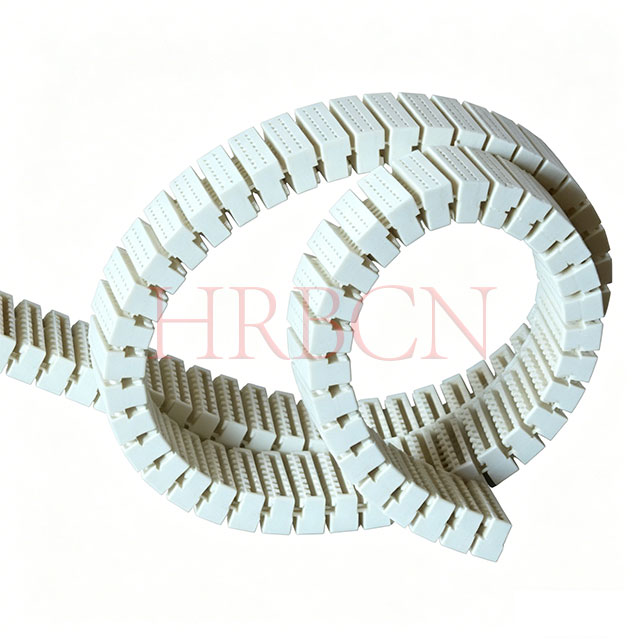

Vraag: Wat is de verpakkingsmethode van RAST 2.5 IDC Connector M728X?

A: Onze RAST 2.5 IDC-connectoren gebruiken een standaard haspelverpakking die geschikt is voor automatische SMT-montage.
