RAST 2.5 DIP Pin Header Rechtop Contactsteek 5,0 mm

M7264-X-XXXX-2B
Deze rechtopstaande DIP-pinheader uit de RAST 2.5-serie is voorzien van een 5,0 mm contactsteek, strikt ontworpen volgens de RAST 2.5-industriestandaard. Gebouwd met een feilloos sleutelontwerp en positioneringspalen, voorkomt het verkeerde koppeling en zorgt voor een veilige vergrendelingsverbinding.
Dankzij de hittebestendige PA66 UL94V-0-behuizing en vertinde koperen aansluitingen levert het stabiele elektrische prestaties, uitstekende isolatie en vlamvertraging. Het ondersteunt IDC-kabelboommatching, ideaal voor board-to-wire-verbinding in huishoudelijke apparaten, auto-elektronica en industriële besturingsapparatuur. Voldoet aan RoHS, REACH en relevante veiligheidscertificeringen voor industriële en huishoudelijke elektrische toepassingen.
Beschikbaarheid Status:
Hoeveelheid:
Inquiry Voeg toe aan mandje

  • M7264-X-XXXX-2B

  • HRB

  • 8536909000

P/N-definitie

M7264 -X -XXXX -2B

   ①       ②     ③

①:  serienummer HRB-artikel

②: Aantal pinnen: 2-10

③: Intoetsen: 0000-9999


Met betrekking tot de pinheaders uit de M7264-serie vindt u hieronder voorbeelden van sleutelconfiguraties. Andere standaard sleutelopties zijn op aanvraag verkrijgbaar. Neem voor meer informatie contact op met HRB-verkoop.


Aantal pinnen

(2-10 pinnen)

HRB P/ N

Voorbeelden van sleutelen

 SPQ (stuks) Kartongrootte (cm) Hoogte (mm)
2

M7264-2-0000-2B

M7264-2-0001-2B

M7264-2-0002-2B

enz.

 4800 33×30×27 5.0
3

M7264-3-0000-2B

M7264-3-0003-2B

M7264-3-0005-2B

enz.

 3000
 33×30×27 5.0

Technische parameters

  • Stroomsterkte: 6A AC, DC Max.

  • Spanningsbereik: 250 V AC, DC

  • Bedrijfstemperatuur: -40℃~+120℃

  • Contactweerstand: maximaal 10 mΩ.

  • Isolatieweerstand: min. 1000 mΩ.

  • Bestand tegen spanning: 2800V AC/minuut

  • Materiaal: Behuizing: Nylon66 UL94V-0;  Aansluiting: messing, vertind.

  • GWT: 750℃ IEC-60335-1

Parende onderdelen

HRB M7281-serie IDC

M7281-N

HRB M7270-serie IDC

M7270

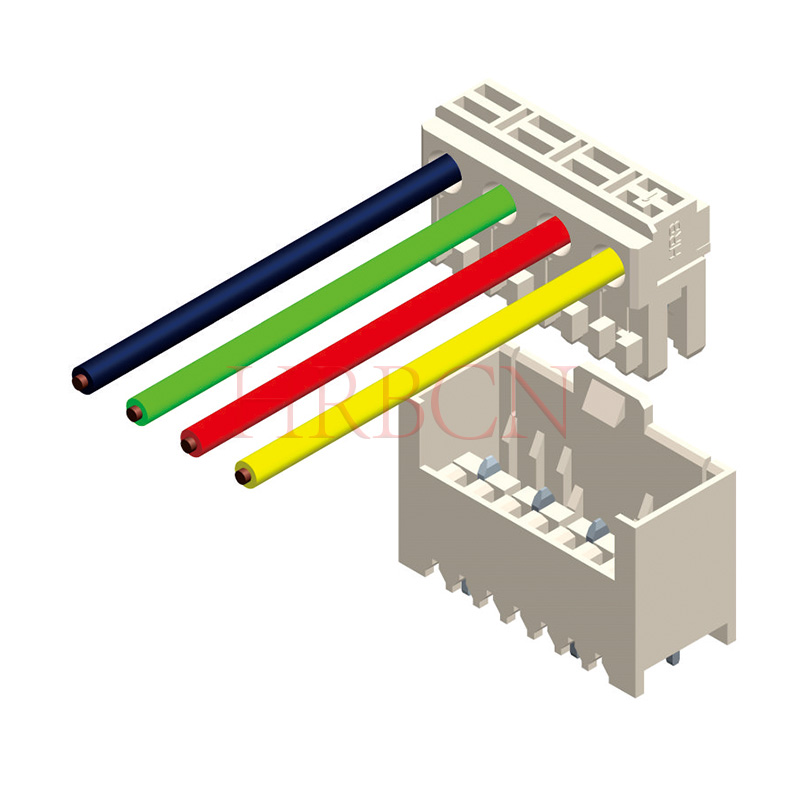

HRB M7260-serie IDC

M7260



Naleving

  • EU RoHS-richtlijn (EU) 2015/863 tot wijziging van bijlage II bij Richtlijn 2011/65/EU

  • Richtlijn autowrakken (2000/53/EG)

  • AfPS GS 2019: 01 PAK-polycyclische aromatische koolwaterstoffen (PAK's)

  • Europese Verordening POP’s (EU) 2019/1021

  • Europese Verordening POP’s (EU) 2024/2570

  • Europese Verordening POP’s (EU) 2025/718

  • Europese Verordening POP’s (EU) 2023/1608

  • Europese Verordening POP’s (EU) 2019/1021

  • Europese Verordening POP’s (EU) 2025/843

  • Europese Verordening POP’s (EU) 2025/1930

  • Verordening (EG) Np 1907/2006 betreffende REACH

  • Voorstel 65 van VS-Californië

Productcertificaten

Veiligheidsgoedkeuringen en certificering:  UL&cUL; VDE

UL-brandbaarheidsklasse: UL 94V-0


HRB RAST2.5 & RAST5.0 CONNECTOR SYSTEEM-TOEPASSINGEN
  • <strong><span style=Wasmachinetoepassingen" />
  • <span style=Commerciële wasmachines" />
  • <span style=Stroomaansluiting" />
  • <span style=Auto-elektronica" />

Welke verbindingstechnologie gebruikt de RAST 2.5-connector?

Deze RAST 2.5-connector maakt gebruik van professionele IDC-isolatieverplaatsingstechnologie voor snelle en betrouwbare draadafsluiting.

Wat zijn de pitch- en pinspecificaties van deze IDC-connector?

Deze IDC-connector heeft een standaard pitch van 2,5 mm en biedt meerdere pinconfiguraties voor verschillende industriële bedradingslay-outs.

Wat is de stroom- en spanningswaarde van deze RAST 2.5 IDC-connector?

Deze RAST 2.5 IDC-connector heeft een stabiele nominale stroom en spanning voor industriële stroom- en signaaloverdrachttoepassingen.

Is deze RAST 2.5 connector geschikt voor automatische montage?

Ja, deze RAST 2.5-connector ondersteunt automatische montage, waardoor de bedradingsefficiëntie voor massaproductie wordt verbeterd.

Heeft deze IDC-connector anti-vibratie- en anti-missmating-functies?

Deze IDC-connector is ontworpen met vergrendeling en polarisatie om losraken en verkeerd aansluiten in zware werkomgevingen te voorkomen.

Aan welke vlamvertragende en veiligheidsnormen voldoet deze draad-naar-bord-connector?

Deze wire-to-board connector maakt gebruik van zeer vlamvertragend materiaal en voldoet aan de wereldwijde industriële veiligheids- en milieunormen.

Welke draadbereiken zijn compatibel met deze RAST 2.5 IDC-connector?

Deze RAST 2.5 IDC-connector komt overeen met gangbare industriële draadafmetingen en wordt veel gebruikt in standaard kabelboomsystemen.

Wat zijn de typische toepassingen van deze industriële stroomconnector?

Deze industriële voedingsconnector wordt veel gebruikt in industriële besturingen, huishoudelijke apparaten, voedingsmodules en automatiseringsapparatuur.

Kan deze IDC-connector traditionele krimpconnectoren vervangen?

Ja, deze IDC-connector elimineert strippen en krimpen en kan traditionele connectoren vervangen om de productiekosten te verlagen.

Is deze RAST 2.5-connector compatibel met standaard industriële interfaces?

Deze RAST 2.5-connector volgt universele industriële normen en is goed compatibel met reguliere kabelboomsystemen.
