Storingen in de elektrische connectiviteit in omgevingen met veel trillingen veroorzaken catastrofale kortsluitingen, ernstige veiligheidsrisico's en ongeplande downtime. Technische teams balanceren voortdurend de vereisten voor snelle montage en de behoefte aan veilige, milieuvriendelijke verbindingen. Blootgesteld metaal zorgt voor directe boogrisico's in omgevingen met veel bedrading, vooral wanneer kabelbomen in de buurt van geaarde chassiscomponenten worden gelegd. U hebt een betrouwbare methode nodig om circuits te verbinden en te scheiden zonder de diëlektrische integriteit of mechanische retentie in gevaar te brengen. De volledig geïsoleerde terminal dient als de definitieve standaard voor het verminderen van deze mechanische en elektrische spanningen. Deze technische evaluatiegids beschrijft hoe u de juiste connectoren specificeert voor verschillende draaddiktes, vormfactoren en bedrijfsomstandigheden. We zullen de materiaalkeuze, vereisten voor krimpgereedschappen en veldimplementatiestrategieën onderzoeken om onberispelijke systeemprestaties op automobiel- en industriële platforms te garanderen.
Veiligheid en foutpreventie: Volledig geïsoleerde terminals elimineren blootliggend metaal na het koppelen, waardoor het risico op kortsluiting in dicht opeengepakte autoharnassen, industriële bedieningspanelen en bedrading van apparaten drastisch wordt verminderd.
Trillings- en thermische tolerantie: Materiaalkeuze (nylon versus vinylisolatie; messing versus koperlegeringen) bepaalt de prestaties onder mechanische belasting en thermische cycli.
Toepassingsspecificiteit: Automotive-toepassingen geven prioriteit aan vocht- en trillingsbestendigheid, terwijl industriële apparatuur zich richt op modulariteit, hoogspanningsisolatie en UL/CSA-conformiteit.
Implementatieafhankelijkheid: De betrouwbaarheid van een snelkoppelingsterminal is volledig afhankelijk van het gebruik van het juiste krimpprofiel, dat voldoet aan de specifieke AWG-vereisten (American Wire Gauge) en het volgen van de bedieningsinstructies van de fabrikant.
Waarom volledig geïsoleerde terminals gebruiken?
Betrouwbare elektrische ontkoppelingen moeten voldoen aan strikte basisvereisten. Ingenieurs evalueren deze componenten op basis van specifieke prestatiestatistieken. Een verbinding moet veilig blijven onder fysieke belasting en tegelijkertijd een snelle loskoppeling tijdens onderhoud mogelijk maken. Standaard kale terminals bieden onvoldoende bescherming tegen omgevingsverontreinigingen en stellen onder spanning staande circuits bloot aan onbedoelde aarding.
Evalueer deze kernparameters om een betrouwbare verbinding tot stand te brengen:
Uittrekkracht: de mechanische weerstand die nodig is om de draad van de krimpcilinder te scheiden.
Geleidbaarheid: Het vermogen van het basismetaal om stroom over te dragen met minimale spanningsval.
Diëlektrische sterkte: het vermogen van de isolatie om hoge spanningen te weerstaan zonder kapot te gaan.
Passende retentie: De wrijving past tussen het mannelijke lipje en de vrouwelijke houder.
| Draaddikte (AWG) | Minimale uittrekkracht (lbs) | Typische toepassing |
| 22-18 AWG | 8 - 15 pond | Sensoren, LED-verlichting, laagspanningssignalen |
| 16-14 AWG | 30 - 50 pond | Standaard auto-accessoires, bedieningspanelen |
| 12-10 AWG | 70 - 80 pond | Zware machines, HVAC-motoren, stroomverdeling |

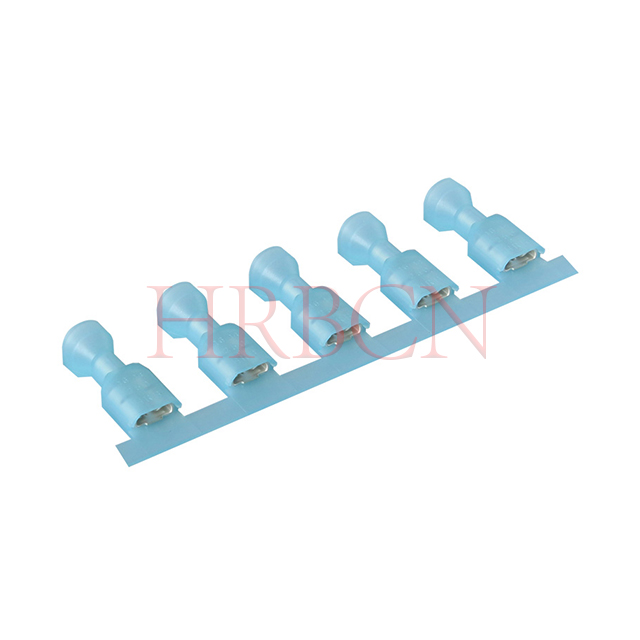

Een volledig geïsoleerde verbinding omvat een mannelijk lipje, een vrouwelijk stopcontact, een draadvat en een isolatiehuls. De hoes bedekt de verbinding en voorkomt dat blootliggend metaal in contact komt met nabijgelegen draden, gereedschap of metalen oppervlakken. Het ondersteunt ook de draad nabij het krimpgebied, waardoor de spanning op de koperen strengen wordt verminderd en een betrouwbare verbinding wordt gehandhaafd bij toepassingen met veel trillingen.
Snelkoppelingstypes en materialen
Vormfactoren en passende configuraties
Het selecteren van de juiste vormfactor hangt volledig af van de applicatie-indeling en de huidige belasting. Spade- of bladeterminals vertegenwoordigen de industriestandaard voor relais en schakelaars. Ze bieden een groot contactoppervlak voor een efficiënte stroomoverdracht. Kogelverbinders hebben een cilindrisch profiel. Auto- en maritieme technici geven er de voorkeur aan vanwege hun gestroomlijnde vorm. Ze bieden een veilige, vastklikkende koppeling die bestand is tegen zijdelingse trekkracht. Piggyback-terminals dienen als combinatieconnectoren. Ze zijn voorzien van zowel een mannelijk lipje als een vrouwelijk stopcontact. Dit ontwerp maakt meerdere verbindingen met één enkele terminalpost mogelijk. Ze zijn ideaal voor energiedistributie met beperkte ruimte.
Isolatiematerialen: nylon versus vinyl (PVC) versus krimpkous
Isolatiemateriaal dicteert de duurzaamheid van het milieu. We evalueren drie primaire materialen voor inzet in het veld.
| Isolatiemateriaal | Temperatuurbestendigheid | Chemische weerstand | Beste gebruiksscenario |
| Vinyl (PVC) | Tot 105°C | Laag tot gemiddeld | Bedieningspanelen voor binnen, standaardapparatuur |
| Nylon | Tot 125°C | Hoog (bestand tegen oliën/oplosmiddelen) | Motorruimten voor auto's, bedrading voor de luchtvaart |
| Warmte krimpen | Tot 135°C | Maximaal (waterdichte afdichting) | Maritieme omgevingen, exterieur voertuigchassis |
Vinyl biedt een kosteneffectieve oplossing. Het is geschikt voor standaard industriële omgevingen met gecontroleerde klimaten. Vinyl heeft echter lagere temperatuurdrempels en kan barsten onder extreme kou. Nylon levert superieure weerstand tegen oplosmiddelen en koolwaterstoffen. Het is bestand tegen mechanische belasting zonder te breken. Ingenieurs geven de voorkeur aan nylon voor toepassingen in de automobiel- en ruimtevaartsector. Warmtekrimpisolatie zorgt voor de maximale omgevingsafdichting. Bij verhitting smelt de interne lijm en kapselt deze de draadmantel in. Hierdoor ontstaat een waterdichte barrière tegen vocht en corrosie. Maritieme en blootgestelde automobieltoepassingen vereisen warmtekrimptechnologie.
Basismetalen en beplating
Het kernmetaal bepaalt de elektrische geleidbaarheid en mechanische retentie. Messing dient als het standaard basismetaal. Het biedt voldoende geleiding en hoge treksterkte. Fabrikanten gebruiken messing in universele Quick Disconnect Terminal- toepassingen. Vertind koper vertegenwoordigt een upgrade. Koper levert superieure elektrische geleidbaarheid. De vertinning verbetert de corrosieweerstand. Industriële apparatuur met een hoge stroomsterkte is afhankelijk van vertind koper om thermische degradatie op het verbindingspunt te voorkomen.
Normen voor maatvoering en kleurcodering
Industriestandaard kleurcodering zorgt voor nauwkeurige draadafstemming. Rode isolatie geeft compatibiliteit aan met 22-18 AWG-draden. Blauwe isolatie komt overeen met 16-14 AWG-draden. Gele isolatie past op 12-10 AWG-draden. De specificaties voor de tabbreedte volgen ook strikte normen. De meest voorkomende formaten zijn .250 inch, .187 inch en .110 inch. Door de exacte lipbreedte aan te passen aan de houder, wordt maximaal oppervlaktecontact gegarandeerd. Niet-overeenkomende maten veroorzaken een hoge elektrische weerstand en gevaarlijke warmteontwikkeling.
Snelkoppelingsterminals voor automobieltoepassingen
Harnas- en sensorverbindingen
Kabelbomen voor auto's vereisen een nauwgezette organisatie. De ruimte achter dashboards en binnen deurpanelen blijft ernstig beperkt. Volledig geïsoleerde snelkoppelingen organiseren, beveiligen en distribueren deze complexe bedradingsnetwerken. Ze verbinden componenten zoals luidsprekers, buitenverlichting en sensorarrays. De geïsoleerde behuizing voorkomt kortsluiting wanneer draden tegen metalen chassisonderdelen schuren. Deze bescherming blijkt noodzakelijk in krappe holtes in auto's waar slijtage gebruikelijk is.
Trillingen en thermische fietsen beheren
Motorruimten stellen elektrische verbindingen bloot aan extreme omstandigheden. De temperaturen fluctueren snel van het vriespunt tot meer dan 200 graden Fahrenheit. Constante trillingen op de weg testen de mechanische retentie. Standaard crimps falen vaak onder deze omstandigheden. Ingenieurs specificeren terminals met versterkte draadgrepen. Dubbele krimpontwerpen beveiligen zowel de blanke geleider als de draadmantel. Deze dual-grip-methode voorkomt mechanische vermoeidheid. Het zorgt ervoor dat de terminal bevestigd blijft ondanks voortdurende trillingen van de motor.
Componentmodulariteit
Modern voertuigonderhoud vereist efficiëntie. Snelkoppelingen maken een snelle vervanging van componenten mogelijk. Technici kunnen koplampen, koelventilatoren en aftermarket-audioapparatuur onmiddellijk verwisselen. Het proces vereist geen draadsnijden of solderen. Deze modulariteit reduceert de reparatietijden aanzienlijk. Hiermee kunnen veldmonteurs de voertuigfunctionaliteit herstellen met behulp van standaard handgereedschap. Volledig geïsoleerde behuizingen zorgen ervoor dat deze modulaire verbindingen beschermd blijven tegen vocht en vuil.
Snelkoppelingsterminals voor industriële en apparaattoepassingen
Bedieningspanelen met hoge dichtheid
Industriële bedieningspanelen bevatten honderden verschillende circuits. Ruimte-efficiëntie en veilige selectie van aandrijfcomponenten. Volledig geïsoleerde klemmen kunnen naadloos worden geïntegreerd in modulaire klemmenblokken. Ze verdelen de stroom veilig over de bedrading van de Programmable Logic Controller (PLC). In deze omgevingen zijn aanraakveilige verbindingen verplicht. Onderhoudspersoneel voert regelmatig problemen met live-panelen uit. Volledige isolatie beschermt technici tegen onbedoelde schokken tijdens diagnostische procedures.
HVAC en zware machines
Zware machines werken onder voortdurende mechanische belasting. HVAC-systemen verbruiken aanzienlijke startstromen. Terminals moeten hoge belastingen aankunnen zonder te verslechteren. Toepassingen zijn onder meer het aansluiten van besturingskaarten, zware afzuigventilatoren en industriële thermostaten. De trillingen van grote motoren kunnen inferieure verbindingen losmaken. Snelkoppelingen met hoge retentie behouden de circuitintegriteit. Ze voorkomen spanningsdalingen die de gevoelige besturingselektronica kunnen beschadigen.
Huishoudelijke apparaten en witgoed
De veiligheid van de consument bepaalt de productienormen voor apparaten. Interne bedrading in wasmachines en koelkasten is voortdurend in beweging. Motortrillingen dreigen elektrische verbindingen los te maken. Volledig geïsoleerde snelkoppelingen beveiligen deze interne circuits. Ze beschermen consumenten tegen potentiële schokgevaren. De isolatie voorkomt dat losse draden in contact komen met de metalen behuizing van het apparaat. Deze betrouwbaarheid vermindert garantieclaims en garandeert langdurige functionaliteit van het apparaat.
Terminalveiligheidsnormen en certificeringen
Inkoopteams moeten de naleving van de regelgeving verifiëren voordat componenten worden gespecificeerd. Industriële en OEM-toepassingen vereisen gecertificeerde hardware.
| Standaard | Aandachtsgebied | Impact op componentselectie |
| UL 310 | Elektrische snelaansluitklemmen | Zorgt ervoor dat de terminal voldoet aan de basisveiligheid voor stroomvoerende en mechanische retentie. |
| CSA C22.2 | Canadese elektrische code | Verplicht voor apparatuur die wordt ingezet in Noord-Amerikaanse industriële faciliteiten. |
| RoHS | Gevaarlijke stoffen | Beperkt lood en cadmium, vereist voor wereldwijde OEM-distributie. |
De UL-lijst (Underwriters Laboratories) garandeert dat de terminal strenge veiligheidstests heeft doorstaan. CSA-certificering (Canadian Standards Association) garandeert naleving van Noord-Amerikaanse normen. Naleving van RoHS (Restriction of Hazardous Substances) verifieert de afwezigheid van gevaarlijke materialen zoals lood. Het beoordelen van componenten aan de hand van deze normen beperkt de aansprakelijkheid en zorgt voor acceptatie door de mondiale markt.
Volledig geïsoleerde versus gedeeltelijk geïsoleerde terminals
De keuze tussen volledig en gedeeltelijk geïsoleerde terminals vereist een analyse van specifieke projectbeperkingen. Ingenieurs moeten de initiële kosten afwegen tegen de betrouwbaarheid op de lange termijn. Visuele inspectie-eisen hebben ook invloed op de beslissing. Ruimtebeperkingen binnen connectorbehuizingen dicteren fysieke afmetingen.
| Evaluatiecriteria | Volledig geïsoleerde aansluitingen | Gedeeltelijk geïsoleerde aansluitingen |
| Risicobeperking | Maximale bescherming tegen vonkoverslag en onbedoelde aarding. | Laat de paringsinterface blootliggen; groter risico op kortsluiting. |
| Visuele inspectie | De ondoorzichtige behuizing verbergt de bijpassende metalen verbinding. | Maakt directe visuele bevestiging van de metaal-op-metaal-partner mogelijk. |
| Ruimtebeperkingen | Grotere fysieke voetafdruk dankzij verlengde isolatiehuls. | Het compacte ontwerp past in strakkere blokken met een hoge dichtheid. |
| Kostenimpact | Hogere eenheidskosten, maar lagere onderhoudskosten op de lange termijn. | Lagere initiële eenheidskosten, maar hoger risico op dure systeemfouten. |
Het verschil in kosten per eenheid lijkt op kleine schaal verwaarloosbaar. Bij duizenden verbindingen vermenigvuldigen de kosten zich echter. Ondanks de hogere aanschafprijs zorgen volledig geïsoleerde varianten voor aanzienlijke besparingen op de lange termijn. Ze verminderen de onderhoudsoproepen en de kosten voor foutpreventie drastisch. De belangrijkste afweging betreft visuele inspectie. Volledig geïsoleerde behuizingen verbergen de metalen verbinding. Technici kunnen de zitdiepte niet visueel verifiëren. Gedeeltelijk geïsoleerde aansluitingen maken visuele bevestiging mogelijk, maar leggen het circuit bloot. Ten slotte nemen volledig geïsoleerde terminals iets meer ruimte in beslag. Deze grotere voetafdruk kan de routering in ultradichte connectorbehuizingen bemoeilijken.
Conclusie
Controleer uw huidige materiaallijst om er zeker van te zijn dat alle terminalspecificaties overeenkomen met hun milieuvereisten.
Implementeer een verplicht kalibratieschema voor alle ratelkrimpgereedschappen op de assemblagelijn.
Standaardiseer onderhoudskits met kleurgecodeerde, toepassingsspecifieke terminals om reparatiefouten ter plaatse te elimineren.
Vraag fysieke monsters van de fabrikant aan om interne trektesten uit te voeren en de retentiekracht te verifiëren.
Veelgestelde vragen
Vraag: Wat is het verschil tussen een volledig geïsoleerde terminal en een gedeeltelijk geïsoleerde terminal?
A: Een volledig geïsoleerde aansluiting omhult zowel de draadkrimphuls als de gehele aansluitinterface. Dit voorkomt dat er na de verbinding blootliggend metaal ontstaat. Een gedeeltelijk geïsoleerde aansluiting bedekt alleen de draadkrimphuls, waardoor de metalen passende verbinding wordt blootgesteld aan potentiële aarding of kortsluiting.
Vraag: Wanneer moet ik een kogelconnector specificeren in plaats van een standaard snelkoppeling met blad?
A: Specificeer een kogelconnector in omgevingen die een gestroomlijnd profiel en weerstand tegen zijdelingse beweging vereisen. Door hun cilindrische vorm zijn ze gemakkelijker door krappe ruimtes te leiden. Ze zijn zeer geliefd in auto- en maritieme toepassingen waar een veilige, vastklikkende werking noodzakelijk is om trillingen in meerdere richtingen te weerstaan.
Vraag: Kan ik een standaardtang gebruiken om een volledig geïsoleerde snelkoppelingsterminal te krimpen?
A: Nee. Een standaardtang drukt de aansluiting ongelijkmatig samen, waardoor de isolatie beschadigd raakt en de koperen draden niet meer vastzitten. U moet een ratel-krimptang gebruiken die speciaal is ontworpen voor geïsoleerde aansluitingen. Dit gereedschap past nauwkeurige druk toe en zorgt voor een veilige, gasdichte elektrische verbinding zonder de beschermhuls te doorboren.
Vraag: Welke draaddiktes (AWG) worden het meest gebruikt voor snelkoppelingsterminals voor auto's?
A: Automotive-toepassingen maken voornamelijk gebruik van draden variërend van 22 AWG tot 10 AWG. De aansluitingen hebben een kleurcode voor deze maten: rood past op 22-18 AWG voor sensoren en lampen met een laag trekvermogen, blauw past op 16-14 AWG voor standaardaccessoires en geel past op 12-10 AWG voor componenten met hoge stroomsterkte, zoals koelventilatoren en zware relais.
Vraag: Waarom hebben nylon geïsoleerde aansluitingen de voorkeur boven vinyl in motorruimtes?
A: Nylon biedt superieure thermische stabiliteit en chemische weerstand in vergelijking met vinyl. Motorruimten stellen onderdelen bloot aan extreme hitte, olie en autovloeistoffen. Vinyl kan onder deze omstandigheden smelten, barsten of verslechteren. Nylon behoudt zijn structurele integriteit en zorgt ervoor dat de verbinding veilig en volledig geïsoleerd blijft onder mechanische belasting.
Vraag: Hoe bepaal ik de juiste tabgrootte voor een snelkoppelingsterminal?
A: De tabgrootte wordt bepaald door de breedte van het mannelijke mesje te meten. De industriestandaarden zijn .250 inch, .187 inch en .110 inch. U moet de vrouwelijke houder exact afstemmen op de breedte van het mannelijke lipje om een goed oppervlaktecontact, maximale geleidbaarheid en adequate mechanische retentie te garanderen.
