P/N-definitie

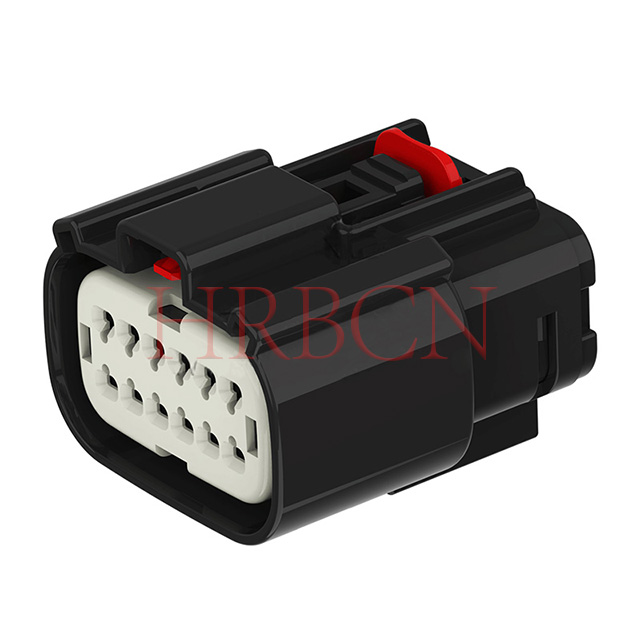

A-M35004-2xN-XCXX
① ②③ ④⑤⑥
①: serienummer HRB-artikel
②: Aantal pinnen per rij: 2/3/4/6/8/10
③: Sleutelcode: A/B/C/D-type
④: HSG Kleur: B: zwart, Y: geel, LG: lichtgrijs, DG: donkergrijs, SG: steengrijs, N: naturel
⑤: Kleur ringafdichting: GN: groen, R: rood
⑥: C: met CPA, blanco: zonder CPA

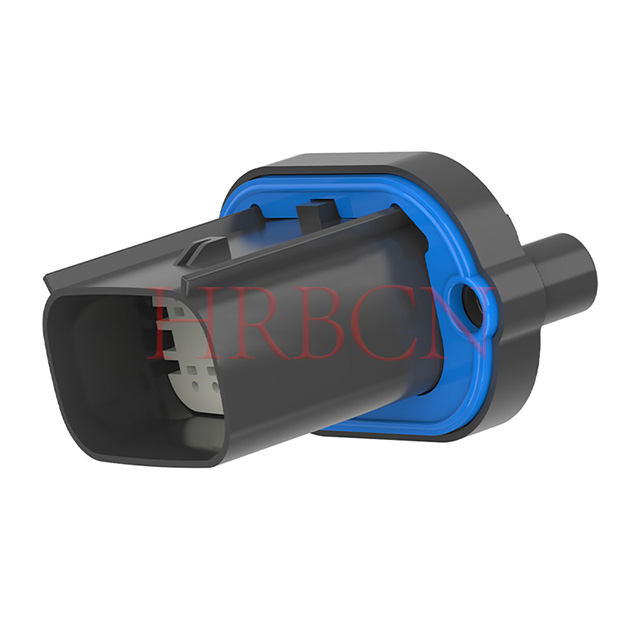

A-M35008-2xN-XX
① ② ③④
①: serienummer HRB-artikel
②: Aantal pinnen per rij: 2/3/4/6/8/10
③: Sleutelcode: A/B/C/D-type
④: Zonder Moerkleur: B: Zwart, LG: Lichtgrijs, DG: Donkergrijs, SG: Steengrijs;
Met moerkleur: C: zwart, D: lichtgrijs, E: donkergrijs, F: steengrijs;
Momentspecificatie voor paneelschroeven
Standaard handmatig aanhaalmoment:
M3-schroef: 0,6–0,8 N·m
M4-schroef: 1,0–1,2 N·m
Klanten moeten tests uitvoeren op de werkelijke schroefmaat en het type schroef om de geschiktheid voor hun specifieke toepassing te valideren.
Belangrijkste voordelen
Dubbele IP67- en IP69K-bescherming, bestand tegen industrieel wassen onder hoge druk
Twee installatiestijlen: inline draad-naar-draad- en flenspaneelmontage voor kastmontage
A/B/C/D-kleurcodering voorkomt verkeerde koppeling tussen verschillende circuits
Optioneel CPA-slot verbetert de anti-backout-prestaties van de terminal bij trillingen
Het brede temperatuurbereik is geschikt voor zware motor-, buiten- en agrarische omstandigheden
Meerdere kleuropties voor behuizing en afdichting voor circuitdifferentiatie
Standaard M3/M4 bevestigingsschroefkoppel voor stabiele paneelinstallatie
