Het binnendringen van water in veldomgevingen veroorzaakt kortsluiting, signaalverslechtering en systeembrede downtime. Het specificeren van het juiste onderdeel voorkomt deze fouten. Veel ingenieurs hebben de misvatting dat Ingress Protection (IP)-classificaties strikt lineair zijn. Ze gaan ervan uit dat een hoger getal automatisch universele bescherming in alle omgevingen garandeert. Dit is niet waar. Een waterdichte connector die geschikt is voor diepe onderdompeling kan onmiddellijk defect raken onder waterstralen onder hoge druk.
We zullen het technische raamwerk evalueren dat nodig is om de IP67-, IPX7- en IP69K-standaarden te decoderen. U leert hoe u de exacte component kunt specificeren die nodig is voor uw operationele omgeving, zonder de oplossing te over-engineeren. Als u de verschillende testparameters achter deze beoordelingen begrijpt, zorgt u ervoor dat uw systemen operationeel blijven onder specifieke omgevingsgevaren.
De 'X'-variabele: een IPX7-classificatie garandeert bescherming tegen onderdompeling in water, maar geeft aan dat het onderdeel niet formeel is getest op het binnendringen van stof of vaste deeltjes.
Statische versus dynamische bescherming: IP67 en IPX7 beschermen tegen statische, tijdelijke onderdompeling (tot 1 meter gedurende 30 minuten), terwijl IP69K speciaal is ontworpen voor dynamische spoelbeurten onder hoge druk en hoge temperaturen.
De lineariteitsmythe: het slagen voor een onderdompelingstest (IP67) betekent niet dat een waterdichte connector automatisch de hogedrukwaterstraaltests (IP65/IP66) doorstaat. Dubbele classificaties (bijvoorbeeld IP67/IP69K) zijn vereist voor omgevingen met meerdere gevaren.
Hoe IP-classificaties werken voor waterdichte connectoren
De norm 60529 van de International Electrotechnical Commission (IEC) definieert het classificatiesysteem voor Ingress Protection. Ingenieurs gebruiken dit raamwerk om de mate van bescherming te classificeren die wordt geboden tegen het binnendringen van vaste voorwerpen, stof, onbedoeld contact en water in elektrische behuizingen. Het begrijpen van de specifieke cijfers voorkomt specificatiefouten in het veld.
Het eerste cijfer: solide toegang
Het eerste cijfer van een IP-waarde geeft het beschermingsniveau tegen vaste deeltjes aan. Deze schaal loopt van 0 tot 6. Een score van 0 biedt geen bescherming. De cijfers 1 tot en met 4 duiden op bescherming tegen steeds kleinere vaste voorwerpen, van grote lichaamsdelen tot draden en klein gereedschap. Als u een 5 ziet, is het onderdeel beschermd tegen stof, wat betekent dat er wat stof kan binnendringen, maar dat dit de goede werking niet hindert. Een beoordeling van 6 betekent dat het onderdeel volledig stofdicht is. Testers plaatsen het apparaat in een vacuümkamer en stellen het bloot aan circulerend talkpoeder. Onder deze strikte vacuümomstandigheden is het binnendringen van stof niet toegestaan.
IEC 60529 Eerste cijfer (vast binnendringen) Schaalniveau | Objectgrootte | beschermd tegen | veldtoepassingscontext |
| 0 | Niet beschermd | Open contacten, geen behuizing. |
| 1 | > 50mm | Beschermt tegen onbedoelde aanraking met de handen. |
| 2 | > 12,5 mm | Beschermt tegen vingers of soortgelijke voorwerpen. |
| 3 | > 2,5 mm | Beschermt tegen gereedschap en dikke draden. |
| 4 | > 1 mm | Beschermt tegen de meeste draden, dunne schroeven en grote mieren. |
| 5 | Beschermd tegen stof | Het binnendringen wordt niet volledig voorkomen, maar stof kan niet in voldoende hoeveelheden binnendringen om de werking te verstoren. |
| 6 | Stofdicht | Absolute bescherming tegen contact. Getest onder continue vacuümdruk. |
Het tweede cijfer: het binnendringen van vloeistoffen
Het tweede cijfer meet de bescherming tegen het binnendringen van water. Deze schaal loopt van 0 tot 9. Het is van vitaal belang om te begrijpen dat deze schaal geheel verschillende soorten blootstelling aan water omvat. Nummers 1 tot en met 3 hebben betrekking op druppelend en sproeiend water. Nummers 4 tot en met 6 betreffen opspattend water en krachtige waterstralen. Nummer 7 introduceert tijdelijke onderdompeling. Nummer 8 gaat over continue onderdompeling. Nummer 9 (specifiek 9K) introduceert spoelbeurten onder hoge druk en hoge temperaturen. Een waterdichte connector moet de exacte testparameters doorstaan die verband houden met het specifieke cijfer.
IEC 60529 Tweede cijfer (vloeistofindringing) Schaalniveau | Beschermingstype | Testparameters | Vergelijking |
| 4 | Opspattend water | Gedurende 10 minuten spatte er water uit alle richtingen. |
| 5 | Waterstralen | Water geprojecteerd door een mondstuk van 6,3 mm vanuit elke richting (12,5 liter/minuut). |
| 6 | Krachtige waterstralen | Water geprojecteerd door een mondstuk van 12,5 mm vanuit elke richting (100 liter/minuut). |
| 7 | Tijdelijke onderdompeling | Onderdompeling tot een diepte van 1 meter gedurende exact 30 minuten. |
| 8 | Continue onderdompeling | Onderdompeling groter dan 1 meter. Exacte diepte en tijd gedefinieerd door de fabrikant. |
| 9K | Spoelen onder hoge druk/temperatuur | 1450 psi waterstralen bij 80°C vanuit meerdere hoeken van dichtbij. |
De 'X'-aanduiding
Je zult vaak classificaties tegenkomen zoals IPX7 of IP6X. De 'X' betekent niet dat er geen bescherming is. Het betekent eenvoudigweg dat de fabrikant geen formele testgegevens voor die specifieke parameter heeft verzameld. Als een onderdeel de classificatie IPX7 heeft, heeft het de onderdompelingstest doorstaan, maar de fabrikant heeft ervoor gekozen de vacuümstoftest niet uit te voeren. Het onderdeel kan van nature stofbestendig zijn, maar beschikt niet over de officiële certificering. Ingenieurs moeten beoordelen of de ontbrekende certificering een veldrisico vormt voor hun specifieke toepassing.

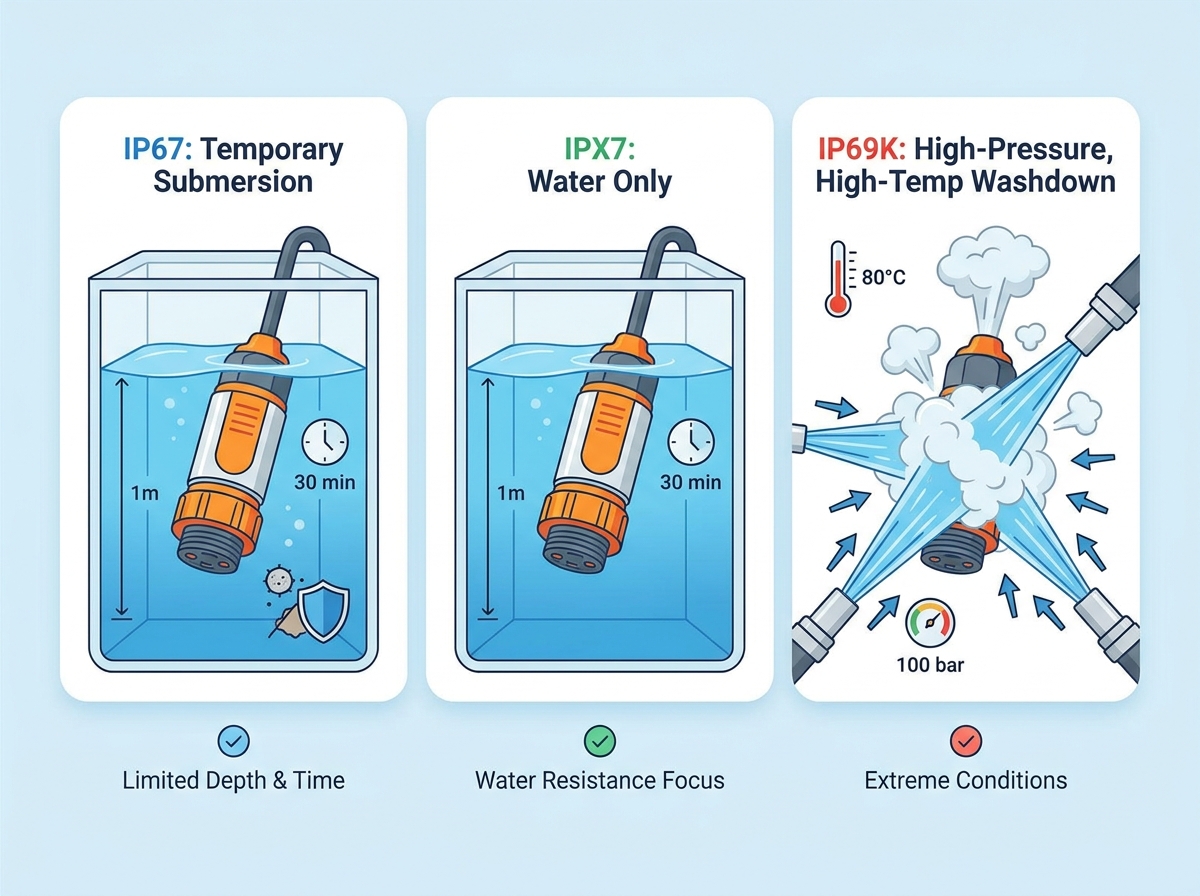

IP67 waterdichte connectoren: bescherming tegen stof en tijdelijke onderdompeling
IP67 vertegenwoordigt de basisnorm voor robuuste buitenapparatuur. Het biedt robuuste bescherming tegen zowel fijne deeltjes als tijdelijke onderdompeling in water. Ingenieurs specificeren deze classificatie vaak voor apparatuur die wordt blootgesteld aan zware regenval, plassen en onbedoelde valpartijen in ondiep water.
Testparameters
De testomstandigheden voor IP67 zijn exact en vast. Technici dompelen het onderdeel onder in een watertank. Het laagste punt van de behuizing moet zich 1 meter onder het oppervlak bevinden, of het hoogste punt moet 15 centimeter onder het oppervlak liggen, afhankelijk van welke diepere onderdompeling vereist is. Het onderdeel blijft precies 30 minuten onder water. De watertemperatuur mag niet meer dan 5 Kelvin afwijken van de apparaattemperatuur. Als het onderdeel deze 30 minuten durende statische hydrostatische druktest zonder schadelijk binnendringend water overleeft, krijgt het de beoordeling.
Bescherming tegen stof
De '6' in IP67 garandeert absolute bescherming tegen fijn stof en deeltjes. Voor buitenomgevingen is dit niet onderhandelbaar. Door de wind geblazen zand, industrieel metaalstof en landbouwvuil kunnen na verloop van tijd gemakkelijk de schroefdraad vervuilen of interne O-ringen aantasten. Een gecertificeerd IP67-onderdeel zorgt ervoor dat geen vaste stoffen de externe afdichtingen kunnen omzeilen en de geleidende pinnen kunnen bereiken.
IP67 versus IP68: vaste versus variabele tests
Professionals uit de industrie verwarren IP67 en IP68 vaak. IP67 maakt gebruik van strikte, vaste testomstandigheden die universeel worden toegepast in alle testlaboratoria. IP68-testparameters zijn variabel. De fabrikant definieert de diepte en duur voor IP68, op voorwaarde dat de omstandigheden de IP67-basislijn overschrijden. Eén fabrikant zou IP68 kunnen definiëren als 2 meter gedurende 1 uur. Een ander zou het kunnen definiëren als 50 meter gedurende 24 uur. Wanneer u een IP68-component beoordeelt, moet u altijd het specifieke gegevensblad van de fabrikant lezen. IP67 biedt een gestandaardiseerde, voorspelbare basislijn.
Ideale toepassingen
IP67-componenten blinken uit in omgevingen waar statische, tijdelijke onderdompeling het voornaamste risico is. Veel voorkomende toepassingen zijn onder meer:
Telecommunicatie-infrastructuur buitenshuis blootgesteld aan zwaar weer.
Maritieme oppervlakteapparatuur die wordt blootgesteld aan golfspatten en pooling op het dek.
Telematica en sensorarrays voor terreinvoertuigen.
GPS-trackingmodules in gevaarlijke of agrarische omgevingen.
Sensoren voor industriële automatisering die zich bevinden in overstromingsgevoelige faciliteitszones.
Beperkingen
U moet de fysieke limieten van IP67 respecteren. Deze componenten zijn niet geschikt voor continue, langdurige onderdompeling. Capillaire werking en geleidelijke afbraak van de afdichtingen zorgen er uiteindelijk voor dat vocht de barrières kan omzeilen als het voor onbepaalde tijd onder water blijft. Bovendien zijn IP67-componenten niet ontworpen om hogedrukreiniging te weerstaan. De afdichtingen beheersen de statische hydrostatische druk, en niet de kinetische schokken met hoge snelheid.
IPX7 waterdichte connectoren: waterbescherming zonder stofbestendigheid
Een IPX7-classificatie biedt exact dezelfde waterbescherming als IP67, maar laat opzettelijk de formele stoftestcertificering achterwege. Door dit onderscheid kunnen ingenieurs de selectie van componenten optimaliseren op basis van precieze gevaren voor het milieu.
Testparameters
De vloeistofindringingstest voor IPX7 is identiek aan IP67. Het onderdeel ondergaat dezelfde onderdompeling van 30 minuten op een diepte van maximaal 1 meter. Het moet bestand zijn tegen dezelfde statische hydrostatische druk. De interne contacten moeten volledig droog blijven. Het enige verschil is de afwezigheid van de vacuümtalkpoedertest.
Waarom kiezen voor IPX7?
Het selecteren van een IPX7-component komt vaak neer op de toewijzing van middelen en praktische technische logica. Als u een systeem ontwerpt dat volledig in een vloeibare omgeving in een cleanroom werkt, bestaat er geen stof. Het uitvoeren van de IP6X-tests voegt onnodige certificeringsoverhead toe. Op dezelfde manier, als u het onderdeel in een secundaire NEMA-gecertificeerde behuizing monteert die al absolute stofbescherming biedt, hoeft het interne onderdeel alleen maar potentiële vloeistofophopingen te overleven. IPX7 biedt de noodzakelijke vloeistofbeveiliging zonder overbodige deeltjestests.
Ideale toepassingen
IPX7-componenten passen perfect in gecontroleerde omgevingen waar het binnendringen van vaste stoffen geen primaire storingsmodus is. Typische gebruiksscenario's zijn onder meer:
Consumentenelektronica zoals smartwatches en fitnesstrackers.
Medische apparaten voor binnenshuis die vloeibare sanitaire voorzieningen vereisen, maar die in steriele ruimtes werken.
Specifieke industriële systemen voor vloeistofbehandeling, ondergebracht in grotere beschermende kasten.
Interne scheepscompartimentsensoren beschermd tegen externe wind en vuil.
Implementatierisico
Het gebruik van een IPX7-component in een ruige buitenomgeving brengt ernstige implementatierisico's met zich mee. De 'X' betekent dat er geen geverifieerde bescherming is tegen vuil, modder of zand. In een agrarische of offroad-omgeving zullen schurende deeltjes zich ophopen rond het paringsmechanisme. Wanneer technici het systeem aansluiten en loskoppelen, schuren deze deeltjes tegen de O-ringen en elastomeerafdichtingen. Na verloop van tijd vernietigt deze slijtage de integriteit van de afdichting, waardoor water uiteindelijk de beschadigde barrières kan omzeilen. Gebruik IPX7 nooit als deeltjes in de lucht een bekend gevaar vormen.
IP69K waterdichte connectoren voor spoelbeurten onder hoge druk en hoge temperaturen
De standaard onderdompelingsclassificaties schieten tekort in omgevingen die agressieve sanitaire voorzieningen vereisen. IP69K vertegenwoordigt het hoogste niveau op het gebied van bescherming tegen binnendringing, speciaal ontworpen om brute, dynamische reinigingsprocessen te overleven.
Testparameters
De IP69K-test is gewelddadig. Technici plaatsen het onderdeel op een draaitafel die met een snelheid van 5 omwentelingen per minuut draait. Ze vernietigen het met water dat is verwarmd tot 80°C (176°F). De waterdruk varieert van 1160 tot 1450 psi (80 tot 100 bar). De spuitmond bevindt zich op slechts 10 tot 15 centimeter afstand van het onderdeel. De technici passen deze hogedrukstraal toe onder vier specifieke hoeken: 0, 30, 60 en 90 graden. Elke hoek krijgt 30 seconden continu stralen. Het onderdeel moet deze thermische en kinetische aanval overleven zonder dat er water binnendringt.
De 'K'-aanduiding
De aanduiding 'K' komt oorspronkelijk uit de Duitse norm DIN 40050-9, die is ontwikkeld voor wegvoertuigen. Zware dumptrucks en cementmixers hadden componenten nodig die agressief wassen onder hoge druk konden overleven. De bredere industriële sector erkende de waarde van deze extreme tests. De IEC heeft uiteindelijk de IP69K-standaard overgenomen in het bredere IEC 60529-raamwerk. Tegenwoordig betekent de 'K' universeel weerstand tegen spoelbeurten onder hoge druk en hoge temperaturen.
Ideale toepassingen
IP69K-componenten zijn verplicht in industrieën die onderworpen zijn aan strikte hygiëne- en sanitaire voorschriften. Belangrijke toepassingen zijn onder meer:
Voedsel- en drankverwerkingsfabrieken die dagelijks bijtende spoelingen vereisen.
Zwaar bouwmaterieel onderworpen aan intensieve hogedrukreiniging.
Medische sterilisatieapparatuur en chirurgische robotica.
Farmaceutische productielijnen.
Voertuigen voor afvalbeheer en sanitaire voorzieningen.
Materiële realiteiten
Het behalen van een IP69K-classificatie vereist geavanceerde materiaalwetenschap. Standaard kunststoffen en basisrubberafdichtingen smelten, vervormen of versplinteren onder water van 80°C en een druk van 1450 psi. IP69K-componenten maken gebruik van hoogwaardig roestvrij staal (zoals 316L) of gespecialiseerde thermohardende kunststoffen zoals PEEK. De afdichtingen zijn gebaseerd op geavanceerde fluorpolymeren (zoals FKM of Viton) in plaats van standaard EPDM-rubber. Deze materialen zijn bestand tegen thermische schokken, voorkomen compressievervorming onder extreme druk en zijn bestand tegen de chemische afbraak veroorzaakt door industriële reinigingsmiddelen.
Betekent een hogere IP-waarde altijd een betere waterdichte bescherming?
De gevaarlijkste valkuil bij de componentspecificatie is de veronderstelling dat de IP-schaal perfect lineair is. Veel ingenieurs zijn van mening dat een IP67-classificatie automatisch de IP65- en IP66-bescherming omvat. Dit fundamentele misverstand leidt tot mislukkingen in het veld.
Onderdompeling versus jets (IP67 versus IP65/IP66)
De fysica van het binnendringen van water verandert drastisch, afhankelijk van de toedieningsmethode. Een IP67-afdichting is ontworpen om statische hydrostatische druk te weerstaan. De druk wordt gelijkmatig verdeeld over het gehele oppervlak van de afdichting. Bij een IP65- of IP66-test wordt echter een gerichte waterstraal met hoge snelheid toegepast. Deze straal creëert gelokaliseerde kinetische energie. Een afdichting die gemakkelijk de zachte, gelijkmatige druk van 1 meter water tegenhoudt, kan vervormen of vouwen als hij wordt geraakt door een scherpe stroom met hoge snelheid. De straal omzeilt eenvoudigweg het ontwerp van de statische afdichting.
Verschillende tests, geen betere bescherming
Toenemende aantallen vertegenwoordigen totaal verschillende testmethoden, en niet een samengesteld niveau van waterdichtheid. IP67-tests voor tijdelijke onderdompeling. IP66-tests voor krachtige waterstralen. Een component kan IP67 doorstaan en IP66 niet halen. Omgekeerd kan een onderdeel dat is ontworpen om hogedrukstralen (IP66) af te buigen, gaan lekken wanneer het onder water wordt ondergedompeld (IP67), omdat het de specifieke O-ringcompressie mist die nodig is voor hydrostatische weerstand. U moet de test afstemmen op uw werkelijke veldgevaar.
Connectoren met dubbele classificatie
Fabrikanten lossen deze technische uitdaging op door componenten te ontwerpen en te certificeren voor meerdere specifieke classificaties. Wanneer een systeem te maken heeft met zowel diepe plassen als hogedrukreinigers, kunt u niet op één enkele beoordeling vertrouwen. U moet een component met dubbele classificatie kopen. Fabrikanten vermelden deze onderdelen met meerdere aanduidingen, zoals IP66/IP67/IP69K. Deze multi-listing bewijst dat het onderdeel de jettest, de onderdompelingstest en de washdown-test bij hoge temperatuur onafhankelijk heeft doorstaan. Vraag altijd dubbele classificaties voor omgevingen met meerdere gevaren.
Hoe u de juiste waterdichte connector kiest
Het selecteren van de optimale component vereist een gestructureerd evaluatiekader. U moet uw specifieke gevaren voor het milieu rechtstreeks in verband brengen met de mechanische mogelijkheden van de hardware.
Probleemframing (succescriteria)
Voordat u productcatalogi bekijkt, moet u uw exacte blootstelling aan het milieu definiëren. Stel de volgende vragen:
Is de blootstelling aan water statisch (plassen, overstromingen, regen) of dynamisch (sproeiwater, hogedrukreinigers, jets)?
Wat is de maximale duur van de blootstelling? Is het een tijdelijke plons van 10 minuten of een continue onderdompeling van 24 uur?
Welke secundaire gevaren bestaan er? Zal het onderdeel te maken krijgen met hydraulische vloeistoffen, UV-straling of extreme thermische cycli?
Door deze vragen te beantwoorden, worden de specifieke IP-tests geïdentificeerd die uw component moet doorstaan.
Evaluatiedimensies (kenmerken tot resultaten)
Nadat u de gevaren heeft gedefinieerd, evalueert u de mechanische kenmerken van de waterdichte connector . De IP-waarde is slechts een basislijn. Het fysieke ontwerp bepaalt de overleving op de lange termijn.
Paringscycli
Bedenk hoe vaak technici het systeem zullen aansluiten en loskoppelen. Regelmatig paren verslechtert elastomeerafdichtingen. Een onderdeel kan, vers van de assemblagelijn, testen op IP67, maar na 500 koppelcycli verliezen de gecomprimeerde O-ringen hun elasticiteit. Als uw toepassing veelvuldig loskoppelen vereist, specificeer dan componenten met zeer duurzame fluorkoolstofafdichtingen en robuuste uitlijningssleutels om scheuren van de afdichting te voorkomen.
Vergrendelingsmechanismen
Het vergrendelingsmechanisme bepaalt hoe goed de afdichting de compressie onder fysieke belasting handhaaft. Verschillende omgevingen vereisen verschillende mechanische benaderingen.
van connectorvergrendelmechanismen | Vergrendelingstype | Mechanisme Actie | Trillingsweerstand | Veldtoepassing |
| Met schroefdraad | Opschroefbare wartelmoer. | Hoog (indien correct aangedraaid). | Zware machines, statische industriële sensoren. |
| Bajonet | Duw en draai (kwartslag). | Zeer hoog (voelbare klik bevestigt vergrendeling). | Terreinvoertuigen, militaire uitrusting, zones met hoge trillingen. |
| Push-Pull | Lineair duwen om te vergrendelen, trekken aan de huls om los te maken. | Matig tot hoog. | Medische apparaten, krappe ruimtes die een snelle verbinding vereisen. |
Schroefdraadkoppelingen zorgen voor een uitstekende, gelijkmatige compressie, maar zijn gevoelig voor kruislingse schroefdraad door gehaaste technici. Bajonetkoppelingen bieden een voelbare klik, zorgen voor een positieve koppeling en zijn bestand tegen door trillingen veroorzaakte terugtrekking. Push-pull-mechanismen zorgen voor een snelle verbinding in krappe ruimtes, maar zijn sterk afhankelijk van de interne vergrendelingskracht. Kies het mechanisme dat de afdichting het beste beschermt tegen uw specifieke omgevingstrillingen.
Kabelwartels en overmolding
Een afgedichte behuizing is nutteloos als water langs de interne draden naar beneden dringt. Het kabelaansluitpunt is de meest voorkomende storingszone. Standaard kabelwartels zijn afhankelijk van fysieke compressie tegen de kabelmantel. Als de jas krimpt of vervormt, komt er water binnen. Voor veeleisende toepassingen kunt u overgegoten kabelconstructies specificeren. Door overmolding wordt de kabelmantel fysiek aan de connectorbehuizing vastgesmolten, waardoor de mechanische opening volledig wordt geëlimineerd en een superieure trekontlasting wordt geboden.
Implementatierisico's en mitigatie
Zelfs de beste hardware faalt als deze slecht wordt geïmplementeerd. Anticipeer op veldrisico's en ontwerp risicobeperkingsstrategieën in uw standaard operationele procedures (SOP's).
Menselijke fout
Onjuist aanhaalmoment tijdens installatie is een belangrijke oorzaak van binnendringen. Als een technicus een schroefdraadkoppeling te strak aandraait, kan de O-ring niet worden samengedrukt. Als ze hem te strak aandraaien, extrudeert of scheurt de O-ring. Hanteer strikte momentspecificaties en gebruik momentsleutels tijdens de montage. Als alternatief kunt u bajonetkoppelingen specificeren die koppelvariabelen volledig elimineren.
Thermisch fietsen
Extreme temperatuurschommelingen zorgen ervoor dat behuizingsmaterialen uitzetten en krimpen. Hierdoor ontstaat een ademend effect. Terwijl het onderdeel afkoelt, daalt de interne druk, waardoor een vacuüm ontstaat dat actief vocht langs de afdichtingen zuigt. Om dit te verzachten, kunt u potgrond gebruiken om interne luchtbellen te elimineren. Vul de backshell met epoxy- of polyurethaanhars om een stevig, ondoordringbaar blok achter de contactpinnen te creëren.
Vergelijking van waterdichte connector IP-classificaties | IP-classificatie | Type blootstelling aan water | Stofbescherming | Testomstandigheden | Primair gebruik |
| IPX7 | Statische onderdompeling | Niet gecertificeerd | 1 meter diepte, 30 minuten | Vloeistofomgevingen in cleanrooms, secundaire behuizingen |
| IP67 | Statische onderdompeling | Absoluut (vacuümgetest) | 1 meter diepte, 30 minuten | Robuuste uitrusting voor buiten, maritiem oppervlak, landbouw |
| IP69K | Dynamische hogedruk | Absoluut (vacuümgetest) | 1450 psi, 80°C water, dichtbij bereik | Voedselverwerking, medische sanitaire voorzieningen, zware constructie |
Conclusie
IP67 blijft de standaard voor robuuste statische onderdompeling buitenshuis. IPX7 biedt een zeer effectief alternatief voor stofvrije vloeistofomgevingen waar testen op deeltjes niet nodig is. IP69K is absoluut verplicht voor dynamische sanitaire omgevingen met hoge druk en hoge temperaturen. Ga er nooit van uit dat een hoger getal alle tests op een lager niveau dekt. Breng uw exacte operationele gevaren rechtstreeks in kaart aan de specifieke testparameters van de IP-schaal.
Voor connectorprojecten die een betrouwbare afdichting tegen omgevingsinvloeden vereisen, is Shenzhen Haiyuncheng Electronics , opgericht in 2010 en opererend onder de merknaam HRB, gespecialiseerd in de R&D, productie en verkoop van elektrische connectoren, waaronder IP67-, IP68- en IP69K-waterdichte connectoroplossingen. Het productportfolio bedient industriële elektrische systemen, auto-elektronica en energieopslagtoepassingen en ondersteunt klanten met connectoroplossingen voor verschillende milieu- en toepassingsvereisten.
Voer de volgende stappen uit om uw systemen te beveiligen:
Controleer de omgevingsspecificaties van uw systeem om onderscheid te maken tussen statische hydrostatische gevaren en dynamische kinetische watergevaren.
Neem contact op met een componentenspecialist om de materiaalcompatibiliteit te verifiëren, vooral als uw toepassing IP69K chemische spoelingen of extreme thermische cycli omvat.
Controleer uw huidige installatie-SOP's om ervoor te zorgen dat technici het juiste koppel toepassen en de vergrendelingsmechanismen volledig inschakelen.
Vraag productmonsters aan en voer plaatselijke veldtesten uit om te verifiëren dat de door het laboratorium gecertificeerde IP-classificatie standhoudt onder uw specifieke operationele omstandigheden.
Veelgestelde vragen
Vraag: Voldoet een waterdichte IP69K-connector automatisch aan de IP67-normen?
Antwoord: Nee, dat is niet het geval. IP69K-tests voor waterstralen onder hoge druk en hoge temperatuur. IP67-tests voor statische onderdompeling onder water. Dit zijn totaal verschillende natuurkunde- en testmethoden. Als uw apparatuur zowel met hogedrukreinigers als met diepe plassen te maken heeft, moet u een onderdeel aanschaffen met dubbele certificering.
Vraag: Wat is het verschil tussen waterdichte IP67- en IP68-connectoren?
A: IP67 maakt gebruik van strikte, universeel vastgestelde testomstandigheden: tijdelijke onderdompeling tot 1 meter gedurende precies 30 minuten. IP68 staat voor continue onderdompeling, maar de testomstandigheden zijn variabel. De fabrikant definieert de exacte diepte en duur voor IP68, op voorwaarde dat deze de IP67-basislijn overschrijdt. Controleer altijd het specifieke gegevensblad van de fabrikant.
Vraag: Kan ik een IPX7-connector buitenshuis gebruiken?
A: U moet het gebruik van IPX7-componenten buitenshuis vermijden. De 'X' geeft aan dat het onderdeel niet is getest op stof, vuil en zand. In buitenomgevingen zullen schurende deeltjes zich ophopen en tegen de afdichtingen schuren tijdens de koppelingscycli, waardoor uiteindelijk de waterdichte integriteit wordt vernietigd. Gebruik altijd IP67 of hoger voor buitentoepassingen.
Vraag: Welke invloed heeft een thermische schok op de IP-waarde van een waterdichte connector?
A: Snelle temperatuurveranderingen zorgen ervoor dat de interne lucht uitzet en samentrekt, waardoor een vacuümeffect ontstaat dat bekend staat als ademen. Deze stofzuiger kan vocht langs standaardafdichtingen zuigen. Bovendien kunnen extreme thermische schokken ervoor zorgen dat O-ringen verharden of barsten, waardoor hun elasticiteit in gevaar komt en er onmiddellijk water binnendringt.
Vraag: Zijn gekoppelde en niet-gekoppelde IP-classificaties hetzelfde?
EEN: Zelden. De meeste componenten bereiken alleen de aangegeven IP-classificatie als ze volledig zijn gekoppeld en goed zijn vergrendeld. Een niet-gekoppelde houder is doorgaans kwetsbaar voor het binnendringen van water en stof, tenzij deze is voorzien van een gespecialiseerde interne hermetische afdichting. Gebruik altijd gecertificeerde beschermkappen op niet-gekoppelde connectoren om de milieuclassificatie te behouden.
