Bij de productie van grote volumes voor witgoed, HVAC-systemen en industriële besturingen bepaalt de betrouwbaarheid van de verbinding de prestaties tijdens de levenscyclus van het systeem. De integriteit van een draad-naar-bord- of draad-naar-draadverbinding is van het grootste belang. Het selecteren van de verkeerde methode voor het bevestigen van draden leidt tot ernstige productieproblemen. U kunt te maken krijgen met knelpunten bij de montage en overmatig gereedschap boven uw hoofd op de fabrieksvloer. Als alternatief kunt u na de implementatie last krijgen van door trillingen veroorzaakte storingen en duur onderhoud in het veld. Deze gids biedt een technische evaluatie van isolatieverdringingsconnectoren en schroefklemmen. We vergelijken hun mechanische eigenschappen, schaalbaarheid van de assemblage en betrouwbaarheid op lange termijn. Technische teams kunnen deze gegevens gebruiken om de optimale connectorbeëindigingsmethode voor hun exacte toepassingsvereisten te specificeren.
Automatisering versus handmatige montage: RAST IDC-connectoren maken een snelle, geautomatiseerde productie van kabelbomen mogelijk door het strippen en krimpen van draden te elimineren, terwijl RAST-schroefklemmen handmatige draadvoorbereiding en nauwkeurige torsietoepassing vereisen.
Trillings- en omgevingsweerstand: IDC-aansluitingen creëren een gasdichte, koudgelaste verbinding die zeer goed bestand is tegen trillingen, terwijl schroefaansluitingen gevoelig zijn voor losraken onder thermische cycli en mechanische schokken zonder de juiste beperking.
Bedradingsconfiguraties en kabeltypen: IDC blinkt uit in platte kabel, lintkabel en complexe run/tap-configuraties, terwijl schroefklemmen superieure flexibiliteit bieden voor discrete draden en gevarieerde doorsneden.
Onderhoudsgemak op locatie: Schroefklemmen maken snelle reparaties ter plaatse mogelijk en accepteren een grotere variatie aan draaddiktes, waardoor ze ideaal zijn voor toepassingen met een laag volume, sterk aangepaste of onderhoudsintensieve toepassingen.
Wat de RAST-standaard betekent voor draadverbindingen
RAST (Raster Anschluss Steck Technik) is een connectorstandaard die veel wordt gebruikt in huishoudelijke apparaten om de betrouwbaarheid van de verbinding te verbeteren, verkeerde koppelingen te voorkomen en de geautomatiseerde montage te vereenvoudigen. RAST 2.5 heeft een pitch van 2,5 mm voor compacte signaal- en circuits met lage stroomsterkte, terwijl RAST 5.0 een pitch van 5,0 mm gebruikt voor toepassingen met hogere stromen, zoals motoren en verwarmingselementen. Het selecteren van de juiste connector vereist het evalueren van de stroomwaarden, de compatibiliteit van draaddiktes, mechanische retentie en omgevingscondities.
Sleutelfactoren bij de selectie van RAST-draadverbindingen
Factor | Selectieoverweging |
Huidige beoordeling | Stem de connectorcapaciteit af op elektrische belastingen |
Draadmeter | Controleer de ondersteunde geleiderafmetingen |
Mechanische sterkte | Zorg voor een betrouwbare draadbevestiging |
Milieubestendigheid | Denk aan temperatuur, vocht en trillingen |
Beëindigingsmethode | Breng de montage-efficiëntie en onderhoudsbehoeften in evenwicht |

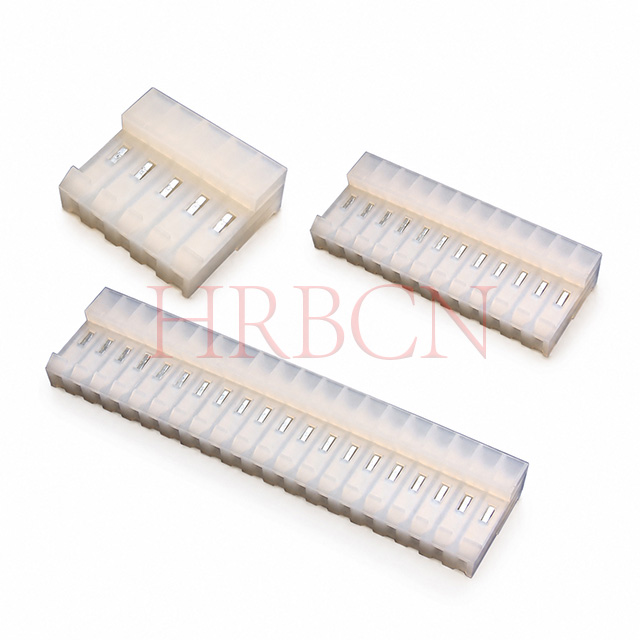

RAST IDC-connectoren: mechanica en toepassingsrealiteit
RAST IDC-connectoren maken gebruik van isolatieverplaatsingstechnologie om draden aan te sluiten zonder hun isolatie te verwijderen. Deze methode ondersteunt een snelle, consistente beëindiging en is bijzonder geschikt voor de geautomatiseerde productie van kabelbomen.
Hoe RAST IDC-connectoren werken
IDC-terminals zijn voorzien van speciaal ontworpen metalen sleuven die de draadisolatie verplaatsen en elektrisch contact met de geleider tot stand brengen. De juiste inbrengkracht en compatibele draadspecificaties helpen bij het creëren van stabiele verbindingen met lage weerstand zonder afzonderlijke strip- of krimpwerkzaamheden.
Belangrijkste voordelen van RAST IDC-connectoren
Voordeel | Voordeel |
Geen draadstrippen | Vermindert voorbereidingsstappen |
Automatische beëindiging | Verbetert de productie-efficiëntie |
Consistente verbindingen | Vermindert handmatige montagevariaties |
Compact ontwerp | Ondersteunt ruimtebesparende harnasindelingen |
Daisy-Chaining | Maakt compatibele doorlusbedradingsconfiguraties mogelijk |
Beperkingen en ontwerpoverwegingen
RAST IDC-connectoren vereisen nauwkeurige compatibiliteit tussen terminalgeometrie, draaddikte, isolatiedikte en geleiderconstructie. Een onjuiste draadkeuze of inbrengdiepte kan de elektrische betrouwbaarheid in gevaar brengen. Voor IDC-beëindiging kan ook gespecialiseerde apparatuur nodig zijn, en beschadigde verbindingen moeten vaak worden vervangen in plaats van opnieuw worden gebruikt.
Typische toepassingen
RAST IDC-connectoren worden vaak gebruikt in wasmachines, koelkasten, HVAC-systemen, verlichtingsapparatuur en besturingskaarten voor apparaten. Ze zijn met name nuttig voor de productie van grote volumes waarbij efficiënte draadafsluiting, compacte bedrading en consistente assemblagekwaliteit prioriteiten zijn.
Belangrijkste conclusie: RAST IDC-connectoren zijn zeer geschikt voor geautomatiseerde productie en bieden efficiënte afsluiting en betrouwbare verbindingen wanneer de draadspecificaties en installatieprocessen goed worden gecontroleerd.
RAST-schroefklemmen: mechanica en toepassingsrealiteit
RAST-schroefklemmen maken gebruik van mechanische klemming om elektrische draden vast te zetten, wat een flexibele installatie en betrouwbare stroomverbindingen biedt. Hun prestaties zijn afhankelijk van de juiste draadvoorbereiding, het aanhaalmoment en de bedrijfsomstandigheden.
Hoe RAST-schroefklemmen werken
Schroefklemmen beveiligen gestripte geleiders met behulp van een schroef met schroefdraad of kooiklemmechanisme. Een goede aanscherping zorgt voor stabiel elektrisch contact en voorkomt losse verbindingen en overmatige weerstand. Het volgen van de door de fabrikant opgegeven koppelwaarden helpt draadbeschadiging en oververhitting te voorkomen.
Belangrijkste voordelen van RAST-schroefklemmen
Voordeel | Voordeel |
Draadcompatibiliteit | Ondersteunt verschillende draadtypen en -groottes binnen de nominale limieten |
Eenvoudige installatie | Maakt gebruik van algemene installatietools |
Veldonderhoud | Maakt het gemakkelijk vervangen en inspecteren van draden mogelijk |
Veilige verbinding | Biedt betrouwbare mechanische retentie |
Vermogensafhandeling | Ondersteunt toepassingen met een hogere stroomsterkte, mits de juiste classificatie |
Beperkingen en ontwerpoverwegingen
RAST-schroefklemmen vereisen meer handmatige montage dan IDC-connectoren, omdat draden afzonderlijk moeten worden gestript, ingebracht en vastgezet. Onjuist koppel, trillingen en thermische cycli kunnen de betrouwbaarheid van de verbinding na verloop van tijd verminderen. Door gekalibreerd gereedschap te gebruiken en de installatierichtlijnen te volgen, worden deze risico's geminimaliseerd.
Typische toepassingen
RAST-schroefklemmen of compatibele schroefklemterminalontwerpen kunnen worden gebruikt in industriële bedieningspanelen, HVAC-apparatuur, verlichtingssystemen en stroomverdelingsassemblages waar flexibele bedrading en veldonderhoud belangrijk zijn.
Belangrijkste conclusie: Schroefklemmen bieden installatieflexibiliteit en eenvoudig onderhoud, terwijl IDC-connectoren over het algemeen beter geschikt zijn voor geautomatiseerde, grote productie van kabelbomen.

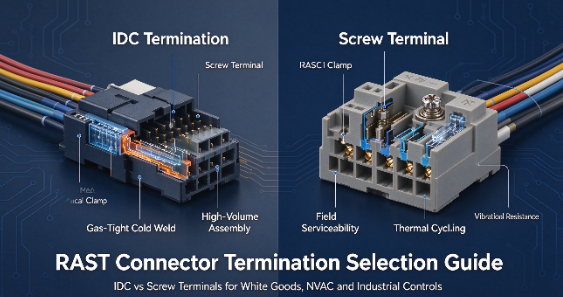

IDC versus schroefterminal: vergelijking zij aan zij
1. Schaalbaarheid en doorvoer van assemblage
RAST IDC-connectoren ondersteunen snelle, geautomatiseerde draadafsluiting zonder de isolatie te strippen, waardoor ze ideaal zijn voor productie in grote volumes. Schroefklemmen vereisen individuele draadvoorbereiding, plaatsing en aanscherping, waardoor de montagetijd toeneemt. Hoewel IDC-systemen een hogere initiële investering in gereedschap vereisen, kunnen ze de arbeidskosten aanzienlijk verlagen en de productieconsistentie op schaal verbeteren.
2. Mechanische betrouwbaarheid en omgevingstolerantie
IDC-verbindingen behouden een consistente contactdruk en kunnen betrouwbare prestaties leveren onder trillingen en thermische cycli als ze op de juiste manier zijn aangesloten. Schroefklemmen zijn afhankelijk van de mechanische klemkracht, die kan afnemen als gevolg van onjuist vastdraaien, trillingen of temperatuurveranderingen. Beide technologieën kunnen betrouwbare verbindingen opleveren als ze correct worden gespecificeerd, geïnstalleerd en onderhouden.
3. Flexibiliteit en standaardisatie van draadmeters
IDC-connectoren vereisen compatibele draaddiktes, geleidertypen en isolatiematerialen om een goede aansluiting te garanderen. Schroefklemmen zijn over het algemeen geschikt voor een breder scala aan draaddiktes binnen de gespecificeerde specificaties, wat een grotere installatieflexibiliteit biedt. Het selecteren van de juiste draadafmetingen en het volgen van de specificaties van de fabrikant helpt losse verbindingen, oververhitting en voortijdige uitval te voorkomen.
4. Veldonderhoud en levenscyclusondersteuning
Schroefklemmen zijn handig voor onderhoud ter plaatse, omdat technici met standaardgereedschap draden kunnen loskoppelen, inspecteren en opnieuw aansluiten. IDC-connectoren zijn beter geschikt voor in de fabriek gemonteerde kabelbomen, maar tijdens reparaties zijn mogelijk speciaal gereedschap of vervangende aansluitingen nodig. De beste keuze hangt af van de onderhoudsfrequentie, toegankelijkheid en servicevereisten op de lange termijn.
| Prestaties Metrische | RAST IDC-connectoren | RAST-schroefklemmen |
| Assemblagedoorvoer | Extreem hoog; ondersteunt een volledig geautomatiseerde verwerking. | Laag tot matig; vereist handmatig strippen en aandraaien. |
| Trillingstolerantie | Superieur; gasdichte koude las voorkomt losraken. | Kwetsbaar; schroeven kunnen eruit zonder schroefdraadborgmiddelen. |
| Draadvoorbereiding vereist | Geen; Het mes dringt rechtstreeks door de isolatie heen. | Uitgebreid; vereist strippen, draaien en krimpen van de ferrule. |
| Onderhoudsgemak op het terrein | Complex; vereist speciaal inbrenggereedschap of vervanging van het harnas. | Eenvoudig; vereist alleen een standaard platte of kruiskopschroevendraaier. |
| Flexibiliteit van draadtypes | Onbuigzaam; strikte toleranties voor isolatiehardheid en stranding. | Hoog; accepteert verschillende maten, massief/gestrand en elke isolatie. |
| Thermische fietsweerstand | Uitstekend; veerachtig mes handhaaft een constante contactdruk. | Gematigd; gevoelig voor draadkruip en spanningsverlies in de loop van de tijd. |
Beknopt overzicht: Beslissingsmatrix voor connectorbeëindiging
Hoog volume / hoge trillingen / geautomatiseerd: RAST IDC-connectoren.
Laag volume/hoge mix/veldservice zwaar: RAST-schroefklemmen.
Complexe run/tap- of lintkabelgeleiding: RAST IDC-connectoren.
Variabele draaddiktes / zware doorsneden: RAST-schroefklemmen.
Conclusie
Voer een audit uit van uw huidige productielijnen voor kabelbomen om knelpunten in strip- en krimpstations te identificeren.
Vraag monsters van fysieke aansluitingen aan bij connectorfabrikanten om de koppelkrachten en de duurzaamheid van de behuizing te evalueren.
Voer versnelde thermische cycli en mechanische trillingstests uit op prototypeharnassen met behulp van beide beëindigingsmethoden.
Implementeer gekalibreerde koppelbeperkende drivers op alle handmatige montagestations om schade aan de strengen te voorkomen.
Stel strikte richtlijnen voor de aanschaf van draad op om ervoor te zorgen dat de isolatiehardheid overeenkomt met de specificaties van uw geautomatiseerde inbrenggereedschap.
Veelgestelde vragen
Vraag: Wat is het belangrijkste verschil tussen een RAST IDC-connector en een RAST-schroefaansluiting?
A: Het belangrijkste verschil ligt in het verbindingsmechanisme. IDC gebruikt een scherp metalen mes om de draadisolatie te doorboren en te verplaatsen, waardoor in één stap een koude las met de geleider ontstaat. Bij een schroefaansluiting moet de draad worden gestript en wordt een schroef met schroefdraad gebruikt om het blanke koper mechanisch vast te klemmen, wat een handmatig assemblageproces in meerdere stappen vereist.
Vraag: Kunnen RAST IDC-connectoren worden hergebruikt of opnieuw worden aangesloten?
A: Hoewel dit technisch mogelijk is in zeer beperkte scenario's, wordt het sterk afgeraden. De interne metalen bladen vervormen lichtjes tijdens de eerste plaatsing om een gasdichte afdichting te creëren. Hergebruik van de sleuf brengt deze precieze geometrie in gevaar, wat leidt tot een verlies aan gasdichte betrouwbaarheid en een verhoogde elektrische weerstand.
Vraag: Heb ik speciaal gereedschap nodig om RAST IDC Connectors te installeren?
EEN: Ja. Massaproductie vereist geautomatiseerde pneumatische of elektrische persen om meerdere draden tegelijkertijd af te werken. Voor reparaties ter plaatse of voor het maken van prototypes in kleine volumes moet u specifiek IDC-handgereedschap gebruiken. Deze gereedschappen zorgen ervoor dat de draad precies op de gewenste diepte wordt geduwd zonder de kunststof behuizing te beschadigen.
Vraag: Zijn schroefklemmen beter voor toepassingen met hoge stroomsterkte?
A: Schroefklemmen zijn vaak geschikt voor grotere maximale draaddoorsneden. Hierdoor kunnen ze zwaardere draden ondersteunen die nodig zijn voor hogere stroomwaarden. Hun vermogen om veilig met hoge stroom om te gaan, hangt echter volledig af van het toepassen van het exact gespecificeerde koppel om de contactweerstand te minimaliseren.
Vraag: Welke invloed hebben trillingen op de keuze voor connectorafsluitingen?
A: IDC is enorm superieur voor omgevingen met veel trillingen. De koudgelaste, gasdichte verbinding blijft veilig onder constante mechanische schokken. Schroefklemmen zijn kwetsbaar voor trillingen; de schroeven kunnen na verloop van tijd langzaam terugtrekken, tenzij ze worden vastgezet met chemische schroefdraadborgmiddelen of gespecialiseerde spanontwerpen.
Vraag: Welke kabel- en draadtypen zijn compatibel met IDC- en schroefaansluitingen?
A: IDC vereist strikte naleving van de specifieke isolatiehardheid en is ideaal voor platte, lint- en modulaire kabels. Schroefklemmen zijn veel vergevingsgezinder. Ze accepteren verschillende soorten afzonderlijke draden, isolatiematerialen en diktes, op voorwaarde dat ze voldoen aan de minimale en maximale doorsnedelimieten van het aansluitblok.
