RAST 2.5 versus RAST 5.0-connectoren: belangrijkste verschillen en selectiegids

Het balanceren van het krimpende vastgoed op printplaten (PCB’s) met de behoefte aan betrouwbare stroomvoorziening met hoge stroomsterktes blijft een aanhoudende technische uitdaging in de witgoed-, HVAC- en automobielindustrie. Moderne apparaten vereisen complexe besturingslogica, verpakt in krappe ruimtes. Ze vereisen nog steeds robuuste stroomaansluitingen om zware belastingen zoals motoren en compressoren aan te drijven. Het selecteren van de verkeerde interconnectstandaard leidt tot voortijdige thermische storingen, inefficiënties in de routering of onnodige ruimtelijke overhead. Deze ontwerpfouten hebben een directe invloed op de levensduur van het product en verhogen de productiekosten.

De RAST-standaard (Raster Anschluss Steck Technik) dient als industriebenchmark voor het voorkomen van verkeerde koppelingen en het garanderen van betrouwbare verbindingen. Ingenieurs vertrouwen op dit gestandaardiseerde systeem om bedradingsfouten aan de assemblagelijn te elimineren. De keuze tussen een steek van 2,5 mm en een steek van 5,0 mm hangt af van specifieke stroomwaarden, ruimtelijke beperkingen, aansluitconfiguraties en montagemethoden. Als u deze technische nuances begrijpt, zorgt u ervoor dat u de juiste component specificeert voor zowel signaalintegriteit als stroomverdeling.

• Toonhoogte en dichtheid: RAST 2.5 maakt gebruik van een middellijn van 2,5 mm, wat optimaliseert voor signaal met hoge dichtheid en routering met laag vermogen, terwijl RAST 5.0 een middellijn van 5,0 mm gebruikt voor een robuuste ruimtelijke scheiding.

• Stroomcapaciteit: RAST 2.5 heeft doorgaans een vermogen van 2A tot 6A, waardoor het geschikt is voor sensoren en printplaten; RAST 5.0-connectoren kunnen tot 16 A verwerken en dienen als standaard voor hoofdstroomingangen en motoraandrijvingen.

• Preventie van verkeerde communicatie: Beide standaarden maken gebruik van aanpasbare sleutel-, polarisatie- en vergrendelingsfuncties, maar hun fysieke footprint dicteert totaal verschillende PCB-indelingen en behuizingsvereisten.

• Koppelingsconfiguraties: Beide series bieden directe (kaartrand) en indirecte (kop/ontvanger) aansluitopties, wat een impact heeft op de PCB-kosten en assemblageprofielen.

• Assemblage-impact: De keuze tussen de twee dicteert specifieke gereedschapsvereisten voor Insulation Displacement Contact (IDC) of krimpafsluitingen, wat van invloed is op de schaalbaarheid van de geautomatiseerde productie.

Wat is de RAST-connectorstandaard?

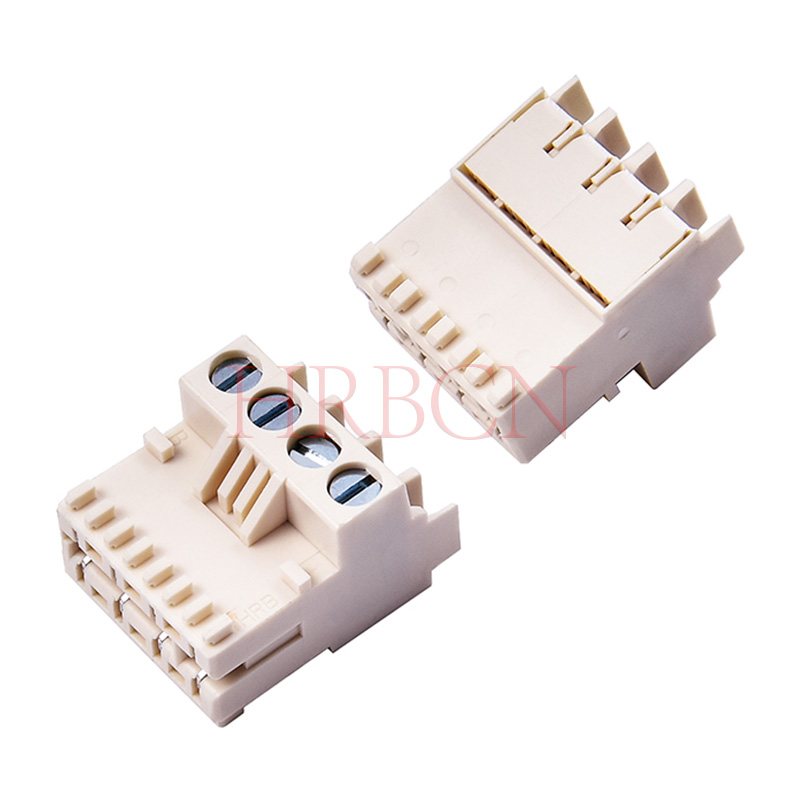

De connectorstandaard RAST (Raster Anschluss Steck Technik) is in Duitsland ontwikkeld voor betrouwbare elektrische verbindingen in huishoudelijke apparaten. Het maakt gebruik van mechanische sleuteling, polarisatie en gestandaardiseerde verbindingsontwerpen om bedradingsfouten te verminderen, de assemblage-efficiëntie te verbeteren en veilige verbindingen te garanderen in toepassingen zoals wasmachines, koelkasten en vaatwassers.

Belangrijkste kenmerken van RAST-connectoren

Veiligheids- en materiaalvereisten

RAST-connectoren maken gewoonlijk gebruik van hittebestendige, vlamvertragende materialen zoals PA66. Afhankelijk van de toepassing moeten connectoren mogelijk voldoen aan de relevante UL-, VDE-, IEC 60335- en gloeidraadtestvereisten. Elektrische specificaties, isolatie-eigenschappen en materiaalcertificeringen moeten voor elke connectorserie worden geverifieerd.

Belangrijkste conclusie: RAST-connectoren combineren gestandaardiseerde pitch, foutpreventiefuncties en efficiënte draadafsluiting om een ​​betrouwbare productie van apparaten te ondersteunen. De keuze tussen RAST 2.5 en RAST 5.0 hangt af van de huidige eisen, de beschikbare printruimte en het aansluitontwerp.

RAST 2.5-connectoren: specificaties en ideale gebruiksscenario's

De pitch van 2,5 mm definieert deze categorie en biedt een compacte voetafdruk voor moderne elektronica. Deze componenten ondersteunen doorgaans spanningswaarden tot 250 V. Stroomlimieten variëren over het algemeen van 2A tot 6A. De exacte stroomsterkte is sterk afhankelijk van de gekozen draaddikte en de omgevingstemperatuur in de behuizing van het apparaat. Ingenieurs specificeren deze toonhoogte bij het routeren van signalen met laag vermogen of het aansturen van kleine randapparatuur waarbij fysieke ruimte van absoluut belang is.

De gereduceerde middenlijn biedt een zeer economische en ruimtebesparende oplossing. Naarmate apparaten slimmer worden, hebben bedieningspanelen een hoger aantal pincodes nodig om touchscreens, Wi-Fi-modules en complexe sensorarrays te beheren. Dankzij de afstand van 2,5 mm kunnen ontwerpers meer aansluitingen in een beperkt PCB-gebied stoppen. Deze miniaturisatie ondersteunt direct de overgang naar slanke, onopvallende apparaatinterfaces zonder dat dit ten koste gaat van de betrouwbaarheid van de verbinding. Bij het routeren van 5V- of 12V DC-signalen over een drukke printplaat zorgt de kleinere voetafdruk voor een strakkere trace-routering en kleinere uitsluitingszones.

Typische toepassingen richten zich op signaaloverdracht en logische besturing. U zult regelmatig RAST 2.5- componenten tegenkomen die gegevens van temperatuursensoren, deurschakelaars en waterniveaumonitors terugsturen naar de hoofdbesturingseenheid. Ze dienen ook als primaire verbinding voor LED-verlichtingsmodules in koelkasten en ovens. Interne printplaatverbindingen zijn sterk afhankelijk van deze standaard om georganiseerde, foutloze kabelbomen in krappe ruimtes te behouden. De dunne draden die bij deze steek horen (meestal AWG 22 tot 24) buigen gemakkelijk, waardoor assemblagemedewerkers kabelbomen door complexe chassishoeken kunnen leiden zonder mechanische spanning op de PCB-header te plaatsen.

RAST 5.0-connectoren: specificaties en ideale gebruiksscenario's

Door naar een pitch van 5,0 mm te gaan, verandert het vermogensafgifteprofiel volledig. Deze componenten tolereren hogere spanningen, doorgaans geschikt voor 250 V tot 400 V, afhankelijk van de specifieke certificering. De robuuste stroomcapaciteit valt op als het belangrijkste kenmerk en kan continu tussen 10A en 16A verwerken. Deze hoge stroomsterkte vereist dikkere aansluitingen, grotere behuizingswanden en zwaardere draaddiktes om de energie veilig te geleiden zonder de thermische limieten te overschrijden.

De grotere afstand levert aanzienlijke thermische en diëlektrische voordelen op. Een steek van 5,0 mm vergroot de kruip- en spelingsafstanden tussen aangrenzende pennen. Deze fysieke scheiding verbetert de diëlektrische sterkte en vermindert drastisch het risico op elektrische vonken onder hoogspanningsbelastingen, waardoor wordt voldaan aan de strenge eisen van IEC 60664-1. Bovendien zorgt de grotere fysieke voetafdruk voor een betere thermische dissipatie. Wanneer er 16A door een aansluiting wordt gestoken, genereren de contacten warmte. De bredere behuizing fungeert als een passief koellichaam, waardoor deze thermische energie in de omringende lucht kan verdwijnen, waardoor wordt voorkomen dat het plastic na verloop van tijd smelt of verslechtert.

Ingenieurs specificeren RAST 5.0-connectoren voor zware belastingen. Verifieerbare gebruiksscenario's zijn onder meer het aandrijven van trommelmotoren van wasmachines, het aandrijven van koelkastcompressoren en het leveren van stroom aan 15A-ovenverwarmingselementen. Ze dienen als standaardinterface voor primaire AC-netaansluitingen die het apparaat binnenkomen. Elk circuit dat een substantiële vermogensafgifte vereist, verplicht de pitch van 5,0 mm om de veiligheid en operationele stabiliteit op de lange termijn te garanderen. Pogingen om deze hoge stroombelastingen door kleinere afstanden te leiden, leiden tot catastrofale mislukkingen.

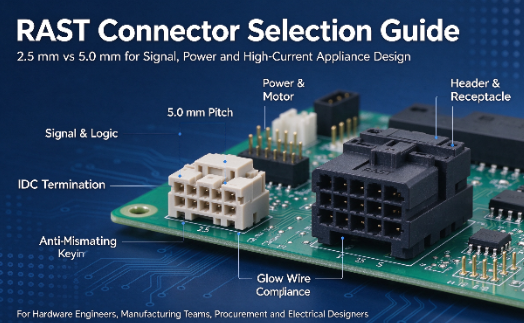

RAST 2.5 versus RAST 5.0: belangrijkste technische verschillen

Pitch, footprint en PCB-vastgoed

RAST 2.5-connectoren hebben een compacte pitch van 2,5 mm, waardoor ze geschikt zijn voor PCB's en signaalverbindingen met beperkte ruimte. RAST 5.0-connectoren gebruiken een bredere steek van 5,0 mm, waardoor er meer ruimte is voor grotere aansluitingen en mogelijk een grotere elektrische speling. Beide ondersteunen geschikte PCB-verbindingsontwerpen, maar ingenieurs moeten rekening houden met de plaatdikte, contactbeplating, kruipafstanden en lay-outvereisten.

Huidige beoordeling en vermogensafhandeling

RAST 2.5-connectoren zijn over het algemeen ontworpen voor signaal- en besturingstoepassingen met een lagere stroomsterkte, terwijl RAST 5.0-connectoren verbindingen met een hogere stroomsterkte ondersteunen, zoals motoren, verwarmingen en stroomcircuits. De werkelijke stroomwaarden zijn afhankelijk van het aansluitontwerp, de draadgrootte, de contactweerstand en de bedrijfstemperatuur. Ingenieurs moeten de specificaties van de fabrikant en de deratingcurves verifiëren om oververhitting te voorkomen en een betrouwbare stroomtoevoer te garanderen.

Isolatieverplaatsingscontact (IDC) versus krimptechnologieën

IDC-afsluiting vereenvoudigt de montage van kabelbomen door geïsoleerde draden aan te sluiten zonder een aparte stripstap, waardoor deze geschikt is voor geautomatiseerde productie van grote volumes. Krimpbeëindiging biedt een alternatief voor toepassingen die specifieke draaddiktes, mechanische retentie of assemblageflexibiliteit vereisen. Zowel RAST 2.5- als RAST 5.0-connectorfamilies kunnen verschillende aansluitopties bieden, afhankelijk van de fabrikant en productserie.

Hoe ingenieurs de juiste RAST-connector kiezen

Succescriteria voor sollicitaties

Het kiezen van de juiste RAST-connector vereist het evalueren van de huidige vereisten, PCB-ruimte en toepassingstype. RAST 5.0-connectoren zijn over het algemeen geschikt voor toepassingen met een hogere stroomsterkte, zoals motoren, verwarmingen en stroomverdeling, terwijl RAST 2.5-connectoren compacte signaalverbindingen met een lagere stroomsterkte ondersteunen. Ingenieurs kunnen beide typen binnen apparaten combineren om de elektrische prestaties, ruimte-efficiëntie en betrouwbare connectiviteit in evenwicht te brengen.

Nalevings- en veiligheidsnormen

RAST-connectoren moeten voldoen aan de toepasselijke elektrische veiligheids- en materiaalvereisten, inclusief UL 94-brandbaarheidsclassificaties en relevante IEC 60335-1-vereisten voor huishoudelijke apparaten. Veelal worden PA66-behuizingen met geschikte vlamvertragende eigenschappen gebruikt. De prestaties van de gloeidraad, temperatuurbestendigheid en elektrische specificaties moeten worden geverifieerd aan de hand van de specificaties en toepassingsvereisten van de fabrikant van de connector.

Kosten, schaalbaarheid en supply chain-factoren

Bij de selectie van RAST-connectoren moet rekening worden gehouden met de prijs van componenten, de efficiëntie van de montage, de compatibiliteit van gereedschappen en de beschikbaarheid van leveranciers. Geautomatiseerde IDC-beëindiging kan de productiekosten verlagen, maar het veranderen van de connectorafstand kan extra investeringen in apparatuur vergen. Ingenieurs moeten ook de afmetingen van de behuizing, de compatibiliteit van de sleutels en de vergrendeling controleren voordat ze alternatieve leveranciers selecteren om montageproblemen te voorkomen en betrouwbare verbindingen te garanderen.

Conclusie

Het onderscheid tussen deze twee normen komt neer op een strikte taakverdeling. Bij het vergelijken van de twee biedt RAST 5.0 een superieure thermische massa en diëlektrische afstand voor zware belastingen, en blijft de niet-onderhandelbare standaard voor robuuste stroomafgifte met hoge stroomsterkte. Omgekeerd is de pitch van 2,5 mm de definitieve keuze voor signaalroutering met hoge dichtheid, waardoor ingenieurs complexe logica in krappe ruimtes kunnen plaatsen zonder dat dit ten koste gaat van de betrouwbaarheid.

Uw besluitvormingsproces moet een strikte hiërarchie volgen. Evalueer eerst de continue stroombehoefte en de omgevingstemperatuur. Bepaal ten tweede de benodigde draaddikte om die stroom veilig te geleiden. Ten derde: meet de beschikbare PCB-voetafdruk om te zien wat er fysiek past. Kies ten slotte tussen een directe kaartrand of een indirecte header op basis van uw bordproductiemogelijkheden.

Voer de volgende acties uit om verder te gaan met uw ontwerp:

1. Vraag deratingcurves van de fabrikant aan om de huidige capaciteit bij uw specifieke bedrijfstemperatuur te verifiëren.

2. Zorg voor conformiteitscertificaten voor de Glow Wire Test (GWT) voor de specifieke behuizingshars die u wilt gebruiken.

3. Schaf voorbeeldheaders en -houders aan om de PCB-indeling, fysieke speling en kabelboomrouteringspaden te valideren.

4. Controleer of uw harnasmontagepartner over de exacte IDC- of krimpgereedschappen beschikt die nodig zijn voor het door u gekozen merk.

Veelgestelde vragen

Vraag: Kan een RAST 2.5-connector worden gebruikt voor stroomtoepassingen?

A: Alleen voor toepassingen met laag vermogen tot 6A. Het kan de standaard van 5,0 mm voor de voeding van het hoofdapparaat niet vervangen vanwege ernstige thermische en diëlektrische beperkingen. Het duwen van hogere stromen door een steek van 2,5 mm veroorzaakt oververhitting en potentieel smelten.

Vraag: Waar staat de '5.0' in RAST 5.0 Connectors voor?

A: Het geeft een steek van 5,0 millimeter aan. Deze meting vertegenwoordigt de exacte afstand tussen het midden van één contactpen en het midden van de aangrenzende pen. Deze grotere afstand biedt de noodzakelijke ruimte voor toepassingen met hoge spanning en hoge stroomsterkte.

Vraag: Zijn RAST-connectoren compatibel met verschillende fabrikanten?

A: Hoewel de standaard de pitch- en keying-methodologie definieert, variëren bedrijfseigen vergrendelingsmechanismen en behuizingstoleranties. Het kruisen van verschillende merken wordt sterk afgeraden en is vaak fysiek onmogelijk zonder de verbinding te forceren, wat de veiligheid in gevaar brengt.

Vraag: Hoe kan ik de fabrikant van een vervangende RAST-connector identificeren?

A: Zoek naar gegoten identificatiesymbolen of logo's op de plastic behuizing. Omdat propriëtaire sleuteling universeel verwisselen verhindert, moet u deze symbolen en sleutelpatronen vergelijken met de catalogi van grote fabrikanten om een ​​exacte mechanische match te vinden.

Vraag: Wat is het verschil tussen RAST 5 en RAST 5D?

A: De 'D' geeft een directe paringsvariatie aan. Dit is een kaartrandconnector die rechtstreeks op de blootliggende pads aan de rand van de printplaat wordt aangesloten. Het elimineert de noodzaak voor een afzonderlijke gesoldeerde header, hoewel de basislijnsteek 5,0 mm blijft.

Vraag: Waarom kiezen voor IDC boven krimpen voor een RAST-connector?

A: IDC (Insulation Displacement Contact) maakt massaafsluiting mogelijk zonder de draadisolatie te strippen. Dit versnelt de geautomatiseerde harnasassemblage aanzienlijk en verlaagt de productiekosten. Het biedt een betrouwbare, gasdichte verbinding, ideaal voor de productie van grote hoeveelheden apparaten.
