M5039 M5040-serie RAST 5 IDC en schroef indirecte bijpassende PCB-connector 5,0 mm

Delen op:

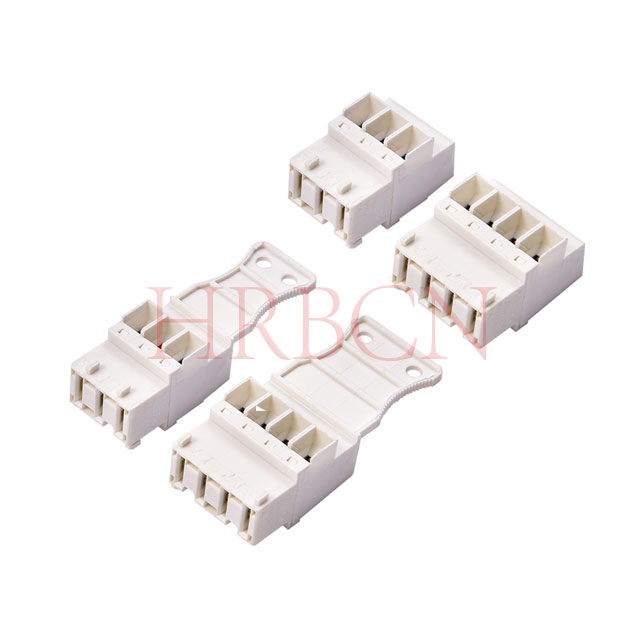

M5039 M5040-serie RAST 5 IDC en schroef indirecte bijpassende PCB-connector 5,0 mm

M5039-XX-XXX-X

M5040-XX-XXX-X

RAST 5 Klemmenblok Printplaatconnector voor indirecte aansluiting, met schroefaansluiting, met hijsklem met beveiliging tegen verkeerd plaatsen, met testgaten en interne vergrendeling, opeenvolgende plaatsing zonder steekverlies, kabeluitgang tegenovergesteld aan vergrendeling, met of zonder klinksluiting.

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Model:
M5039-XX-XXX-X
product Merk:
HRB&HRBCN

P/N-definitie

M5039 -X -X -X XX -X

① ② ③ ④ ⑤

① : serienummer HRB-artikel

② : Aantal pinnen: 2-7

③ : Kleur

④: Sleutelcode

⑤ : Blokkeercode

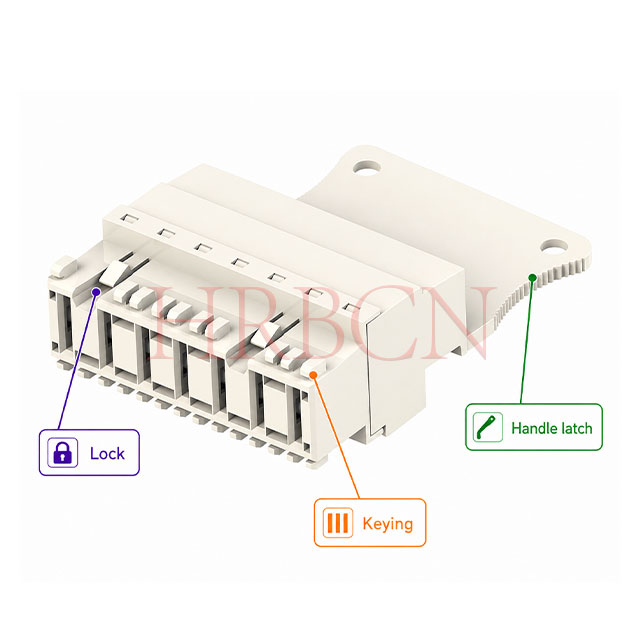

M5039

Met betrekking tot de IDC indirecte bijpassende PCB-connector uit de series M5039 en M5040 vindt u hieronder voorbeelden van sleutelconfiguraties. Andere standaard sleutelopties zijn op aanvraag verkrijgbaar. Neem voor meer informatie contact op met HRB-verkoop.

Aantal pinnen (2-7 pinnen)	HRB P/ N Voorbeelden van sleutelen	SPQ (stuks)	Kartongrootte (cm)	Contacthoogte (mm)
2	M5039-2-W-042-A0 M5039-2-W-001-A0 M5039-2-W-002-A1 enz.	2160	33×30×27	5.0
3	M5039-3-W-000-A0 M5039-3-W-064-A0 M5039-3-W-083-A0 enz.	1560	33×30×27	5.0
4	M5039-4-W-019-A0 M5039-4-W-029-A1 M5039-4-W-018-A1 enz.	1200	33×30×27	5.0
5	M5039-5-W-003-A0 M5039-5-W-007-B0 M5039-5-W-011-B0 enz.	960	33×30×27	5.0
6	M5039-6-W-000-B0 M5039-6-W-006-A0 M5039-6-W-007-B0 enz.	720	33×30×27	5.0
7	M5039-7-W-000-A4 M5039-7-W-000-B2 M5039-7-W-005-B3 enz.	600	33×30×27	5.0

Technische parameters

Stroomsterkte: 10A AC, DC MAX.
Spanningsbereik: 250 V AC, DC
Temperatuurbereik: -40℃ tot +120℃
Contactweerstand: 10MΩMax.
Isolatieweerstand: 1000MΩMin.
Bestand tegen spanning: 1500V AC/minuut
Materiaal: Behuizing: Nylon66 UL94V-0
Aansluiting: Fosforbrons, vertind
Klem: messing, vernikkeld
Schroef: staal, verzinkt
Draadgrootte: Doorsnede gevlochten draad: 0,14-2,5 mm² (AWG#26-14)
Doorsnede massieve draad: 0,14-4,0 mm² (AWG#26-12)
Striplengte: 8 ± 1 mm
GWT: 750℃ IEC-60335-1

Indirect PCB-koppelingsdiagram

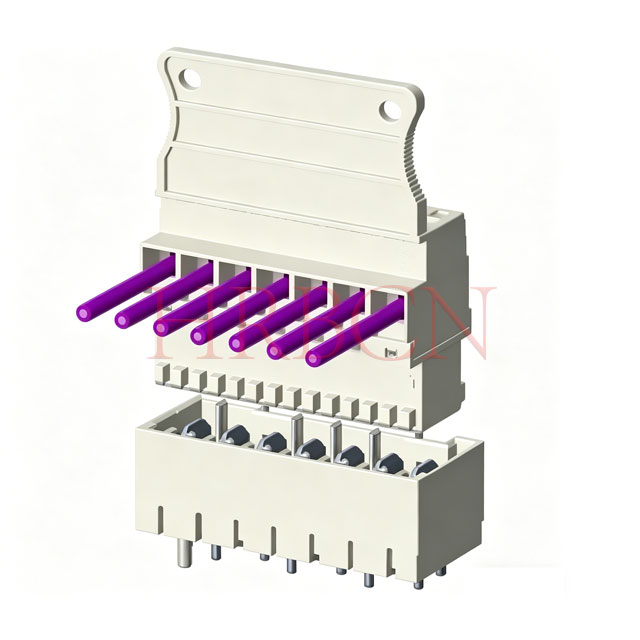

Draad-naar-board-verbinding (met HRB M940X-serie)

M5039 draad naar bord 90 graden

Draad-naar-draadverbinding (met HRB M5041- en M5042-serie)

M5038&M5042draad naar draad

⒈Vraag: Wat is het verschil tussen M5038, M5039 en M5040?

A: Alle 3 de series behoren tot de HRB RAST 5 IDC indirect passende PCB-connectoren, die dezelfde pitch, stroomsterkte en kernprestaties delen. De belangrijkste verschillen liggen in de mechanische configuratie, met name de interne vergrendeling, de sleutelribben en de ontwerpen met gesloten zijde, om te voldoen aan de verschillende PCB-indelingen en toepassingsvereisten:

HRB P/N-serie	kabel uitgang	sleutelen	Testgat	Binnenslot	Handvatvergrendeling
M5038	Recht (in lijn)	JA (anti-misplug)	Nee	JA	Nee
M5039	Hoekig (90°), tegenovergesteld aan slot	JA (anti-misplug)	JA	JA	JA
M5040	Hoekig (90°), tegenovergesteld aan slot	JA (anti-misplug)	JA	JA	Nee

⒉Vraag: Hoe kies ik tussen de M5038-, M5039- en M5040 -serie?

A: Selectiesuggesties zijn zoals hieronder:

①Kies M5038

Wanneer de bedradingsruimte lineair is en horizontale installatie vereist is

Het is niet nodig om circuits ter plaatse te testen of te inspecteren

Kostengevoelige, basisverbindingsvereisten

Beperkte montageruimte aan de zijkant, voorkeur voor rechte geleiding

②Kies M5040

Apparatuur vereist zijbedrading van 90° voor een compacte lay-out

Er is een gereserveerd testgat nodig voor onderhoud, probleemoplossing en circuitdetectie

Standaard vergrendelingsontwerp, frequente montage en demontage is niet vereist

③Kies M5039

Dezelfde 90°-bedrading en testgatvereisten als M5040

Moeilijk los te koppelen vanwege krappe installatie of smalle ruimte

Extra handgreep nodig voor snelle aansluiting en ontgrendeling

Trillingsomgeving, eenvoudigere handmatige bediening voor onderhoud

⒊V: Wat is de levertijd voor deze RAST 5 IDC indirect passende PCB-connectoren?

A: Alle doorlooptijden zijn gebaseerd op standaardproductie en zijn exclusief de transittijd voor verzending.

①Monsters (niet op voorraad / op maat): 2-3 weken.

②Bulkbestellingen (niet op voorraad / op maat): 4-6 weken (afhankelijk van bestelhoeveelheid en productieschema).

⒋V: Wat is de minimumhoeveelheid voor deze RAST 5 IDC indirect passende PCB-connectoren?

A: Bulk-/niet-voorraadbestellingen: 5.000 stuks (bespreekbaar op basis van hoeveelheid en maatwerk).

De HRB M5039- en M5040 RAST 5-serie zijn ontworpen voor duurzame wire-to-board-verbindingsoplossingen en zijn hoogwaardige, indirect passende PCB-connectoren gebouwd met hybride IDC- en schroefklemaansluiting, geïntegreerde interne vergrendelingsstructuur, anti-mismatch sleutelribben en een gereserveerd testgatontwerp. Door gebruik te maken van hoogwaardige vlamvertragende behuizingen en vertinde contacten, biedt dit connectorassortiment uitstekende structurele stijfheid, sterke trillingsbestendigheid en volledige wereldwijde veiligheidscertificering, waardoor stabiele en langdurige verbindingsprestaties in complexe bedrijfsomgevingen worden gehandhaafd.

De M5039- en M5040 RAST 5-connectorseries zijn op maat gemaakt voor een compacte lay-out van apparatuur en gemakkelijk veldonderhoud en zijn voorzien van een kabeluitgangsstructuur met een hoek van 90° en een gestandaardiseerde steek van 5,0 mm. Het optionele extra ontgrendelingshandgreepontwerp maakt eenvoudig aansluiten en loskoppelen mogelijk, terwijl betrouwbare elektrische isolatie en hoge temperatuurbestendigheid voldoen aan diverse installatiebehoeften. Op grote schaal gebruikt in huishoudelijke apparaten, HVAC-systemen, industriële automatisering, intelligente besturing en algemene elektrische apparatuur voor een stabiele bedradingsverbinding.

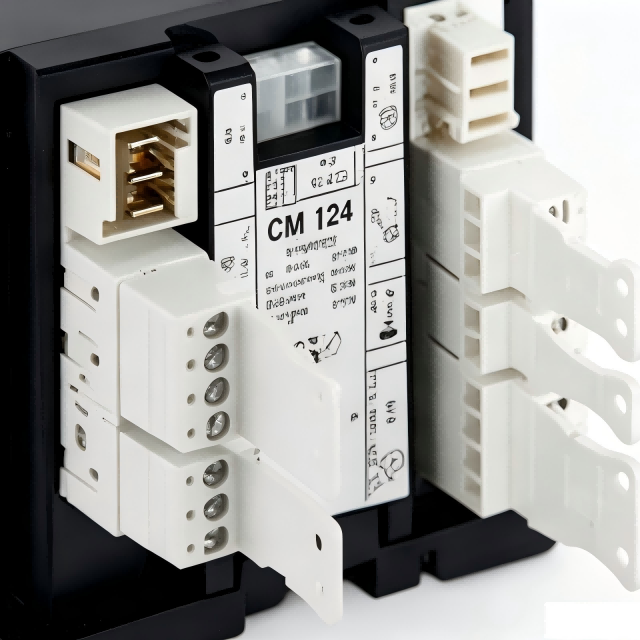

HRB RAST 5 IDC indirect passende PCB-connectoren Serie | Toepassingsbeschrijving

Huishoudelijke apparaten en slimme huizen

Wasmachines, koelkasten, verwarmingsapparatuur, keukenapparatuur, waterverwarmers en intelligente huishoudelijke besturingscomponenten, die een veilige en stabiele bedradingsverbinding bieden voor dagelijkse elektrische apparatuur.

Industriële automatisering en besturingssystemen

Industriële bedieningspanelen, detectieapparatuur, actuatoren, stroomregeleenheden en geautomatiseerde productieapparatuur, zorgen voor een stabiele signaal- en stroomverbinding onder complexe werkomstandigheden.

HVAC en gebouwautomatisering

Airconditioningsystemen, verwarmingsventilatieapparatuur, intelligente gebouwbeheereenheden en omgevingscontroleapparatuur, die zich aanpassen aan de vereisten voor continu gebruik op de lange termijn.

Stroom- en energieapparatuur

Laagspanningsstroomverdeeleenheden, voedingsapparatuur, hulpcomponenten voor energieopslag en industriële stroomvoorzieningen, waardoor een veilige en stevige bedradingsverbinding wordt gerealiseerd.

Commerciële en gespecialiseerde apparatuur

Intelligente instrumenten, elektromechanische apparatuur, voorzieningen voor milieubescherming en elektrische buitenunits, met een sterk aanpassingsvermogen aan temperatuurveranderingen en mechanische trillingen.

Met een geoptimaliseerd structureel ontwerp, gestandaardiseerde productie en betrouwbare kwaliteitsnormen levert de HRB RAST 5 IDC direct passende PCB-connectorserie kosteneffectieve en hoogwaardige verbindingsoplossingen voor de wereldwijde industriële en elektrische industrie.

Waarom kiezen voor HRB RAST 5 IDC indirect passende PCB-connectoren Screw-Lock-serie

Drop-in compatibel met de RAST 5-industriestandaard, volledig afgestemd qua afmetingen, montage en elektrische prestaties voor naadloze directe vervanging.
Geïntegreerde interne vergrendelingsstructuur: is effectief bestand tegen schudden en wegglijden, perfect voor langdurig gebruik buitenshuis en huishoudelijke apparatuur.
Schroef- en hefklemaansluiting: Zorgt voor stevige draadkrimp en eenvoudige veldbedrading, waardoor een permanente verbindingsbetrouwbaarheid ontstaat.
Anti-mismatch-sleuteling en gesloten behuizing: vermijd verkeerde plaatsing en kortsluitingsrisico en biedt superieure structurele bescherming.
Testgatontwerp: Vergemakkelijkt on-site circuitdetectie, onderhoud en probleemoplossing voor een veiliger gebruik.
90° schuine uitlaatstructuur: optimaliseert de smalle installatieruimte en ondersteunt een compacte PCB-indeling.
Dubbele configuratieopties: Verkrijgbaar met of zonder extra handgreep voor flexibele bediening in krappe ruimtes.
Wereldwijd erkende certificering: Voldoet aan de reguliere elektrische veiligheidsnormen ter ondersteuning van de wereldwijde marktimplementatie.
Aanpassing aan breed draadbereik: Geschikt voor draden van 0,14–2,5 mm² (AWG#26-14), die zowel stroom- als signaalcircuitaansluitingen dekken.
