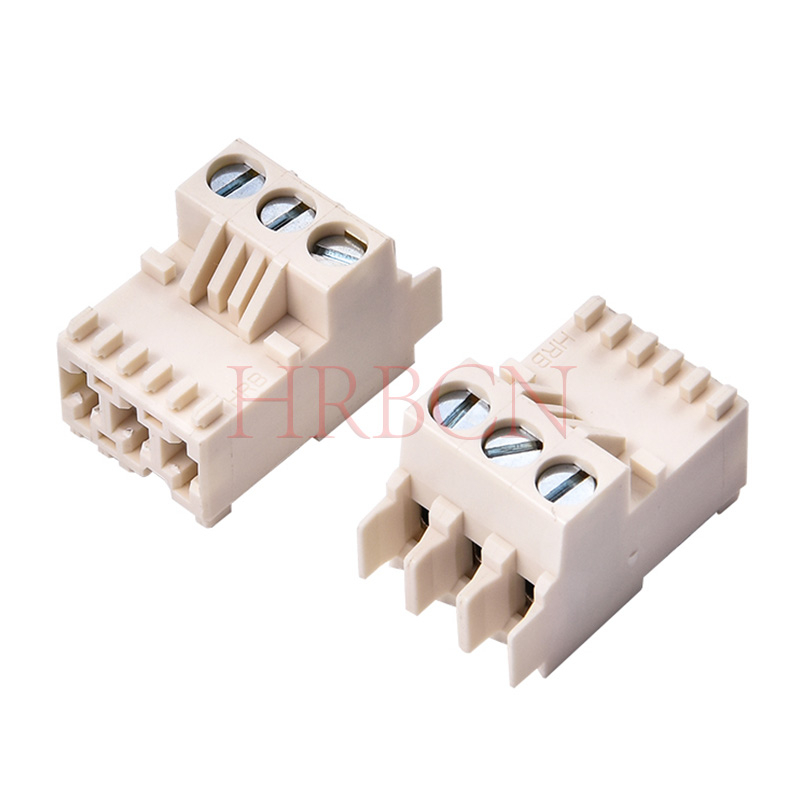

M5038-serie RAST 5 IDC en schroef indirecte bijpassende PCB-connector 5,0 mm

M5038-XX-XXX-X
RAST 5-connector voor indirecte koppeling, met schroefaansluiting, met hijsklem met beveiliging tegen verkeerd plaatsen, met interne vergrendeling, opeenvolgende plaatsing zonder steekverlies
Beschikbaarheid Status:
Hoeveelheid:
Inquiry Voeg toe aan mandje

  • M5038-XX-XXX-X

  • HRB&HRBCN

  • 8536909000

P/N-definitie

M5038 -X -X -X XX -X

   ①       ② ③   ④   ⑤

① :  serienummer HRB-artikel

② : Aantal pinnen: 2-7

③ : Kleur

④: Sleutelcode

⑤ : Blokkeercode

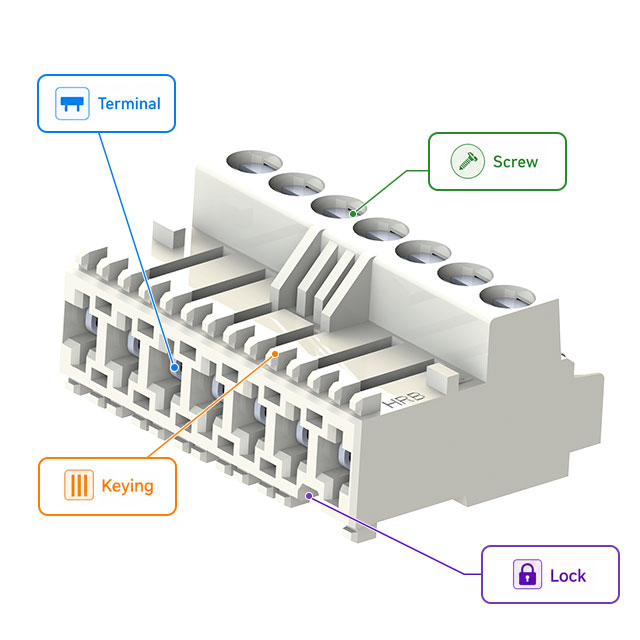

M5038 RAST 5 IDC-connector



Met betrekking tot de IDC indirecte bijpassende PCB-connector uit de M5038-  serie vindt u hieronder voorbeelden van sleutelconfiguraties. Andere standaard sleutelopties zijn op aanvraag verkrijgbaar. Neem voor meer informatie contact op met HRB-verkoop.



Aantal pinnen

(2-7 pinnen)

HRB P/ N

Voorbeelden van sleutelen

SPQ (stuks)

Kartongrootte (cm)

Contacthoogte (mm)

2

M5038-2-W-042-A0

M5038-2-W-001-A0

M5038-2-W-002-A1

enz.

2160

33×30×27

5.0

3

M5038-3-W-000-A0

M5038-3-W-064-A0

M5038-3-W-083-A0

enz.

1560

33×30×27

5.0

4

M5038-4-W-019-A0

M5038-4-W-029-A1

M5038-4-W-018-A1

enz.

1200

33×30×27

5.0

5

M5038-5-W-003-A0

M5038-5-W-007-B0

M5038-5-W-011-B0

enz.

960

33×30×27

5.0

6

 M5038-6-W-000-B0

M5038-6-W-006-A0

M5038-6-W-007-B0

enz.

720

33×30×27

5.0
7 M5038-7-W-000-A4

M5038-7-W-000-B2

M5038-7-W-005-B3

enz.

 600
 33×30×27 5.0

Technische parameters

  • Stroomsterkte: 10A AC, DC MAX.

  • Spanningsbereik: 250 V AC, DC

  • Temperatuurbereik: -40℃ tot +120℃

  • Contactweerstand: 10mV Max.

  • Isolatieweerstand: 1000mV Min.

  • Bestand tegen spanning: 1500V AC/minuut

  • Materiaal: Behuizing: Nylon66 UL94V-0

  • Aansluiting: Fosforbrons, vertind

  • Klem: messing, vernikkeld

  • Schroef: staal, verzinkt

  • Draadgrootte: Doorsnede gevlochten draad: 0,14-2,5 mm² (AWG#26-14)

  • Doorsnede massieve draad: 0,14-4,0 mm² (AWG#26-12)

  • Striplengte: 8 ± 1 mm

  • GWT: 750℃ IEC-60335-1


Indirect PCB-koppelingsdiagram


Draad-naar-board-verbinding (met HRB M940X-serie)

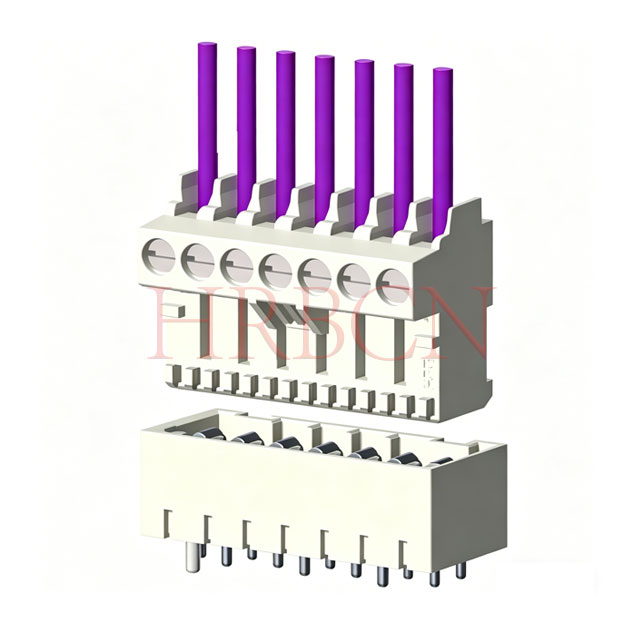

M5038 draad naar board 180 graden


Draad-naar-draadverbinding (met HRB M5041- en M5042-serie)

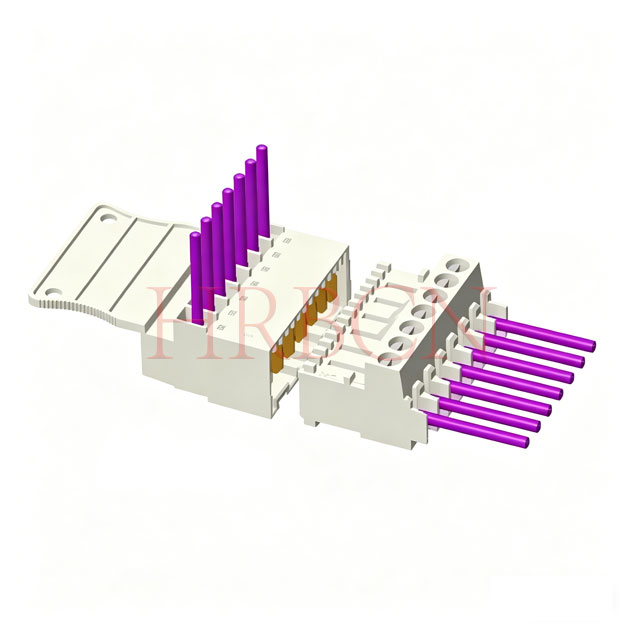

M5038&M5042draad naar draad


⒈Vraag: Wat is het verschil tussen M5038, M5039 en M5040?

A:  Alle 3 de series behoren tot de HRB RAST 5 IDC indirect passende PCB-connectoren, die dezelfde pitch, stroomsterkte en kernprestaties delen. De belangrijkste verschillen liggen in de mechanische configuratie, met name de interne vergrendeling, de sleutelribben en de ontwerpen met gesloten zijde, om te voldoen aan de verschillende PCB-indelingen en toepassingsvereisten:

HRB P/N-serie
kabel uitgangsleutelenTestgatBinnenslotHandvatsluiting
M5038
Recht (in lijn)JA (anti-misplug)Nee
JANee
M5039Hoekig (90°), tegenovergesteld aan slotJA (anti-misplug)JAJAJA
M5040Hoekig (90°), tegenovergesteld aan slotJA (anti-misplug)JAJANee


⒉Vraag: Hoe kies ik tussen de M5038-, M5039- en M5040 -serie?

A:  Selectiesuggesties zijn zoals hieronder:

①Kies M5038

Wanneer de bedradingsruimte lineair is en horizontale installatie vereist is

Het is niet nodig om circuits ter plaatse te testen of te inspecteren

Kostengevoelige, basisverbindingsvereisten

Beperkte montageruimte aan de zijkant, voorkeur voor rechte geleiding

②Kies M5040

Apparatuur vereist zijbedrading van 90° voor een compacte lay-out

Er is een gereserveerd testgat nodig voor onderhoud, probleemoplossing en circuitdetectie

Standaard vergrendelingsontwerp, frequente montage en demontage is niet vereist

③Kies M5039

Dezelfde 90°-bedrading en testgatvereisten als M5040

Moeilijk los te koppelen vanwege krappe installatie of smalle ruimte

Extra handgreep nodig voor snelle aansluiting en ontgrendeling

Trillingsomgeving, eenvoudigere handmatige bediening voor onderhoud


⒊V: Wat is de levertijd voor deze RAST 5 IDC indirect passende PCB-connectoren?

A:  Alle doorlooptijden zijn gebaseerd op standaardproductie en zijn exclusief de transittijd voor verzending.

①Monsters  (niet op voorraad / op maat): 2-3 weken.

②Bulkbestellingen (niet op voorraad / op maat): 4-6 weken (afhankelijk van bestelhoeveelheid en productieschema).


⒋V: Wat is de minimumhoeveelheid voor deze RAST 5 IDC indirect passende PCB-connectoren?

A:  Bulk-/niet-voorraadbestellingen: 5.000 stuks (bespreekbaar op basis van hoeveelheid en maatwerk).




De HRB M5038 RAST 5-serie is ontworpen voor stabiele en kosteneffectieve draad-naar-bord-verbindingsoplossingen en bestaat uit hoogwaardige, indirect passende PCB-connectoren met hoogwaardige schroefklemaansluiting, geïntegreerde interne vergrendelingsstructuur en anti-mismatch keying-ontwerp. Door gebruik te maken van hoogwaardige isolerende behuizingen en vertinde contacten, levert deze connectorserie uitstekende structurele stabiliteit, superieure schok- en trillingsbestendigheid en volledige internationale veiligheidscertificeringen, waardoor een langdurige en stabiele verbinding in zware werkomstandigheden wordt gegarandeerd.

De M5038 RAST 5-connectorserie is op maat gemaakt voor mechanische assemblage en routinematige bedradingsvereisten en integreert een compacte rechte uitlaatbehuizing en een gestandaardiseerd 5,0 mm pitch-ontwerp, waardoor flexibele opstellingsmogelijkheden en betrouwbare elektrische prestaties worden gecombineerd. Met uitstekende temperatuurbestendigheid en duurzame mechanische eigenschappen is het breed toepasbaar op huishoudelijke apparaten, tuinapparatuur, industriële regeleenheden, HVAC-systemen, slimme elektrische apparaten en algemene industriële machines.


HRB  RAST 5 IDC indirect passende PCB-connectoren  Serie | Toepassingsbeschrijving

  • Huishoudelijke apparaten en slimme huizen
Wasmachines, koelkasten, verwarmingsapparatuur, keukenapparatuur, waterverwarmers en intelligente huishoudelijke besturingscomponenten, die een veilige en stabiele bedradingsverbinding bieden voor dagelijkse elektrische apparatuur.
  • Industriële automatisering en besturingssystemen
 Industriële bedieningspanelen, detectieapparatuur, actuatoren, stroomregeleenheden en geautomatiseerde productieapparatuur, zorgen voor een stabiele signaal- en stroomverbinding onder complexe werkomstandigheden.
  • HVAC en gebouwautomatisering
Airconditioningsystemen, verwarmingsventilatieapparatuur, intelligente gebouwbeheereenheden en omgevingscontroleapparatuur, die zich aanpassen aan de vereisten voor continu gebruik op de lange termijn.
  • Stroom- en energieapparatuur
Laagspanningsstroomverdeeleenheden, voedingsapparatuur, hulpcomponenten voor energieopslag en industriële stroomvoorzieningen, waardoor een veilige en stevige bedradingsverbinding wordt gerealiseerd.
  • Commerciële en gespecialiseerde apparatuur

Intelligente instrumenten, elektromechanische apparatuur, voorzieningen voor milieubescherming en elektrische buitenunits, met een sterk aanpassingsvermogen aan temperatuurveranderingen en mechanische trillingen.


Met een geoptimaliseerd structureel ontwerp, gestandaardiseerde productie en betrouwbare kwaliteitsnormen levert de HRB  RAST 5 IDC direct passende PCB-connectorserie  kosteneffectieve en hoogwaardige verbindingsoplossingen voor de wereldwijde industriële en elektrische industrie.


Waarom kiezen voor HRB  RAST 5 IDC indirect passende PCB-connectoren  Screw-Lock-serie

  1. Drop-in compatibel met de RAST 5-industriestandaard, volledig afgestemd qua afmetingen, montage en elektrische prestaties voor naadloze directe vervanging.

  2. Geïntegreerde interne vergrendelingsstructuur: is effectief bestand tegen schudden en wegglijden, perfect voor langdurig gebruik buitenshuis en huishoudelijke apparatuur.

  3. Schroef- en hefklemaansluiting: Zorgt voor stevige draadkrimp en eenvoudige veldbedrading, waardoor een permanente verbindingsbetrouwbaarheid ontstaat.

  4. Anti-mismatch-sleuteling en gesloten behuizing: vermijd verkeerde plaatsing en kortsluitingsrisico en biedt superieure structurele bescherming.

  5. Wereldwijd erkende certificering: Voldoet aan de reguliere elektrische veiligheidsnormen ter ondersteuning van de wereldwijde marktimplementatie.

  6. Aanpassing aan breed draadbereik: Geschikt voor draden van 0,14–2,5 mm² (AWG#26-14) , die zowel stroom- als signaalcircuitaansluitingen dekken.

  7. Compact recht behuizingsontwerp: Ondersteunt nette lineaire bedrading en compacte lay-out, waardoor algemene installatieruimte voor apparatuur wordt bespaard.





Naleving

  • EU RoHS-richtlijn (EU) 2015/863 tot wijziging van bijlage II bij Richtlijn 2011/65/EU

  • Richtlijn autowrakken (2000/53/EG)

  • AfPS GS 2019: 01 PAK-polycyclische aromatische koolwaterstoffen (PAK's)

  • Europese Verordening POP’s (EU) 2019/1021

  • Europese Verordening POP’s (EU) 2024/2570

  • Europese Verordening POP’s (EU) 2025/718

  • Europese Verordening POP’s (EU) 2023/1608

  • Europese Verordening POP’s (EU) 2019/1021

  • Europese Verordening POP’s (EU) 2025/843

  • Europese Verordening POP’s (EU) 2025/1930

  • Verordening (EG) Np 1907/2006 betreffende REACH

  • Voorstel 65 van VS-Californië

Productcertificaten

Veiligheidsgoedkeuringen en certificering:  VDE

UL-brandbaarheidsklasse: UL 94V-0









op:
onder een:
