M2545-NK 2,54 mm verticale draad-naar-board header | HRB

Delen op:

M2545-NK 2,54 mm verticale draad-naar-board header | HRB

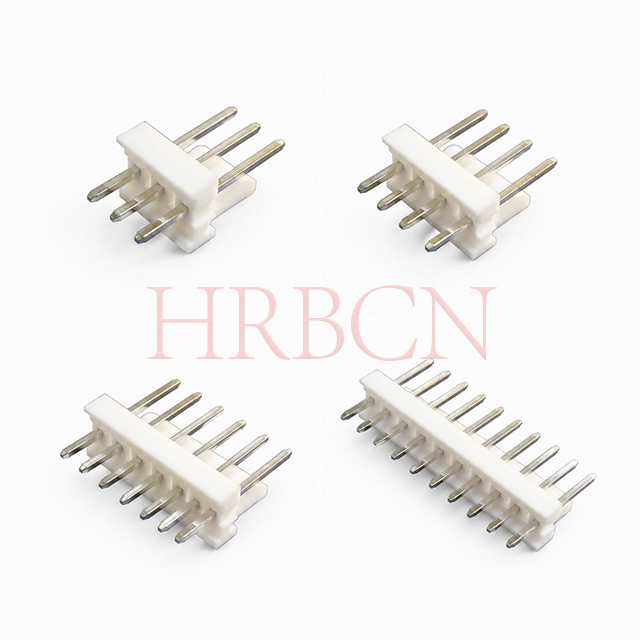

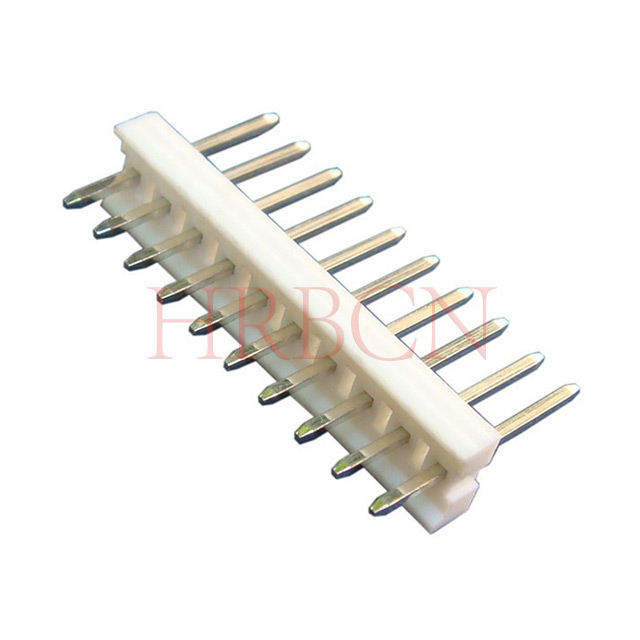

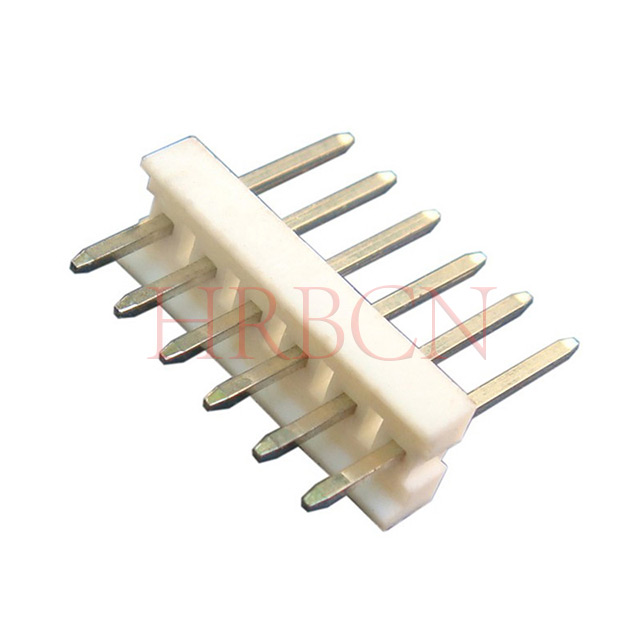

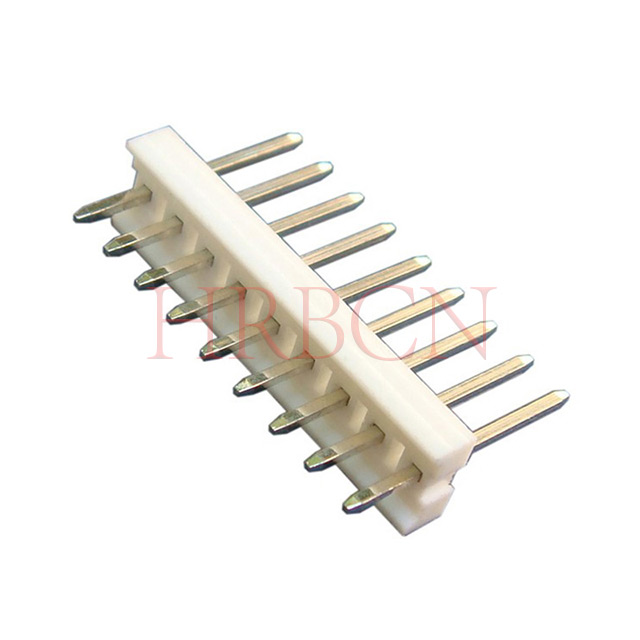

De verticale draad-naar-bord header van de M2545-NK heeft een standaard hartlijnafstand van 2,54 mm en een ontwerp met één rij met montagestructuur met doorlopende gaten. Uitgerust met vierkante vertinde contacten en een vlamvertragende behuizing, beschikt het over een gepolariseerde structuur en wrijvingsvergrendeling om een stabiele koppeling te garanderen. Deze serie is verkrijgbaar in meerdere standaard pinaantallen en is volledig compatibel met reguliere IDC-kabelassemblages en bijpassende aansluitingen. Het levert betrouwbare elektrische en mechanische prestaties, die op grote schaal worden toegepast in signaal- en laagvermogenverbindingsscenario's voor elektronische apparaten. Alle producten voldoen aan de wereldwijde normen voor milieubescherming.

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Model:
M2545-NK
product Merk:
HRB
product Code:
8536909000

2,54 mm (.100') steek verticale draad-naar-bord header, enkele rij, montage door gaten

HRB P/N-definitie

M2545-NK

① ②③④

①M2545: HRB-serie

②Leeg: verticaal

③N: Aantal pinnen: 2-16

④K: Gehuld

M2545-NK-afmeting

HRB-onderdeelnr.		Dimensions		Onderdeelnr.		Dimensions
TYP UL94V-0	Circuits	Afm: A	Afm: B	TYP UL94V-0	Circuits	Afm: A	Afm: B
M2545-2-K	2	5.08	2.54	M2545-10-K	10	25.40	22.86

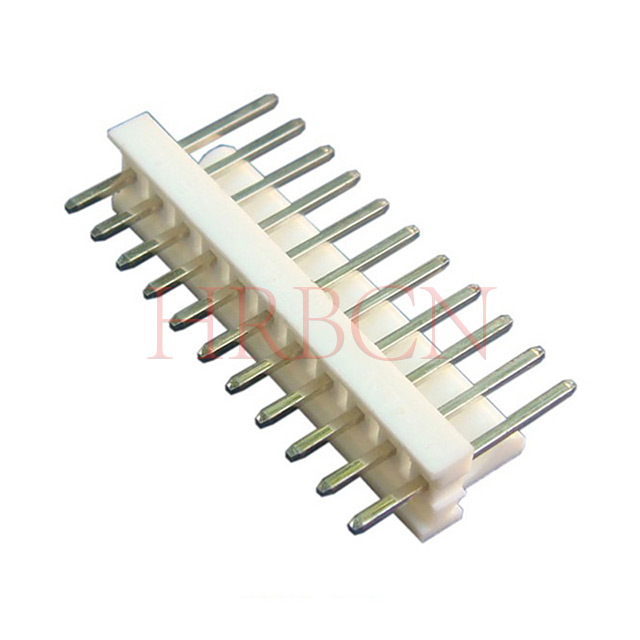

M2545-3-K	3	7.62	5.08	M2545-11-K	11	27.94	25.40
M2545-4-K	4	10.16	7.62	M2545-12-K	12	30.48	27.94
M2545-5-K	5	12.70	10.16	M2545-13-K	13	33.02	30.48
M2545-6-K	6	15.24	12.70	M2545-14-K	14	35.56	33.02
M2545-7-K	7	17.78	15.24	M2545-15-K	15	38.10	35.56

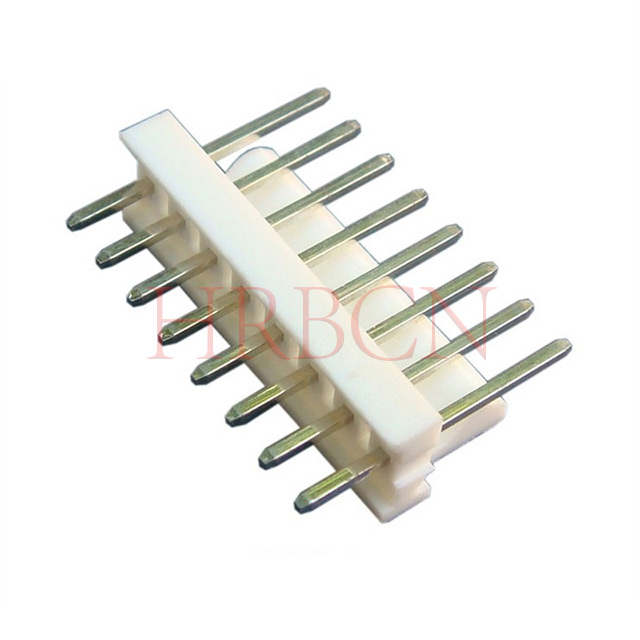

M2545-8-K	8	20.32	17.78	M2545-16-K	16	40.645	38.10
M2545-9-K	9	22.86	20.32

Belangrijkste specificaties

Mechanische en fysieke eigenschappen

Hoogte: 2,54 mm / .100' middellijn
Configuratie: Enkele rij, verticale 180° rechte oriëntatie
Montagewijze: DIP-solderen door gaten
Beschikbare posities: 2 tot 16 pinnen, aangepaste pinaantallen zijn acceptabel
Materiaal behuizing: UL94 V-0 vlamvertragend polyester
Contactmateriaal: Messing met zuivere vertinning
Bedrijfstemperatuur: -40°C tot +130°C

Elektrische beoordelingen

Nominale stroom: 4A (max. per contact)
Nominale spanning: 250 V AC
Contactweerstand: maximaal 3 mΩ.
Isolatieweerstand: min. 5000 MΩ.
Bestand tegen spanning: 2200 V/AC (1 minuut)

Soldeerprestaties

Aanbevolen soldeertemperatuur: 245°C ±0,5°C
Soldeerduur: 4±0,5 seconden
Structureel draagvermogen tussen behuizing en pin: ≥ 2,0 kg

Paringsdiagram

Passend bij IDC met gesloten uiteinde van 90°

Koppeling met 180°-doorvoer via IDC

2,54 mm connector voor PCB-montage

Veelgestelde vragen (FAQ's)

Technische veelgestelde vragen

Vraag: Welke bijpassende connectoren werken met deze verticale header?

A: Het past bij standaard IDC-connectoren met een pitch van 2,54 mm, inclusief 90° gesloten uiteinde en 180° doorvoer IDC-kabelassemblages voor universele draad-naar-bord-koppeling.

Vraag: Kan ik het aantal pincodes of speciale specificaties aanpassen?

A: Standaardopties variëren van 2 pinnen tot 16 pinnen. Aangepaste pinlengte, speciale beplating en niet-standaardposities zijn op aanvraag verkrijgbaar.

Vraag: Welke soldeermethode is geschikt voor deze header?

A: Het ondersteunt golfsolderen en handmatig solderen. Volg de standaard loodvrije soldeertemperatuurparameters voor een stabiel laseffect.

Vraag: Wat is de steek en het montagetype van deze connector?

A: Het maakt gebruik van een standaard steek van 2,54 mm (0,100'), een verticaal 180°-ontwerp met één rij en DIP-montage door gaten voor PCB-installatie.

Veelgestelde vragen over inkoop

Vraag: Heeft u deze verticale wire-to-board header op voorraad?

A: De meeste reguliere pinformaten zijn op voorraad. Voor grote bestellingen of speciale maatwerkspecificaties verzoeken wij u vooraf de levertijd bij ons verkoopteam te bevestigen.

Vraag: Wat is de MOQ voor deze serie?

A: Wij ondersteunen een lage minimale bestelhoeveelheid, zowel proefbestellingen als bulkbestellingen zijn welkom.

Vraag: Kan ik verschillende pinmodellen in één bestelling combineren?

A: Ja, gemengde verzending van verschillende pinconfiguraties is acceptabel om aan uw projectinkoopbehoeften te voldoen.

Vraag: Wat is de productietijd voor bulkbestellingen?

A: Goederen die op voorraad zijn, kunnen binnen 3 tot 5 werkdagen worden verzonden. Niet op voorraad zijnde en aangepaste bestellingen duren ongeveer 4 tot 6 weken, afhankelijk van de hoeveelheid.

Vraag: Kunt u exportdocumenten en testrapporten verstrekken?

A: We kunnen handelsfacturen, paklijsten, certificaat van oorsprong, RoHS-certificaat en testrapporten voor mechanische prestaties verstrekken.

Vraag: Kan ik gratis monsters krijgen om te testen?

A: Er worden gratis evaluatiemonsters verstrekt, klanten hoeven alleen de vrachtkosten van de koerier te dragen. Monsters kunnen binnen 1-3 werkdagen worden geregeld.
