Veelgestelde vragen
Technische veelgestelde vragen

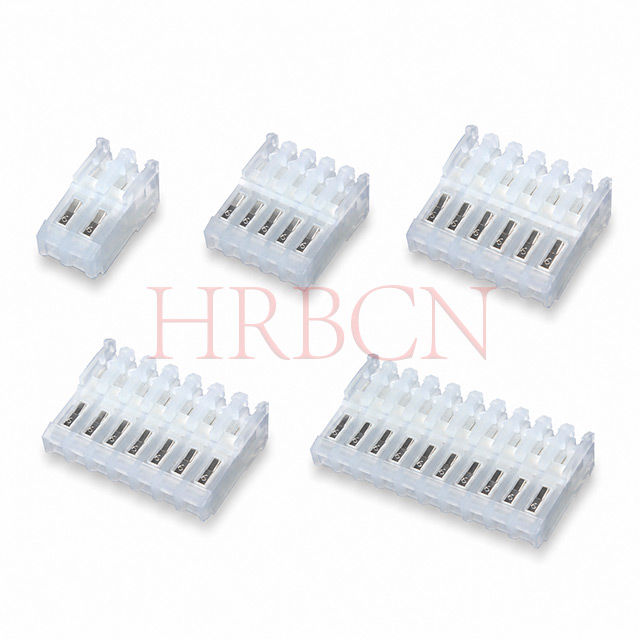

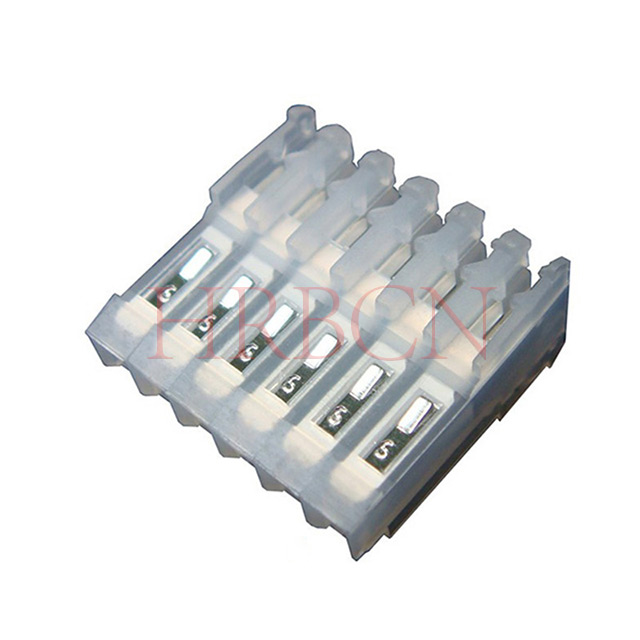

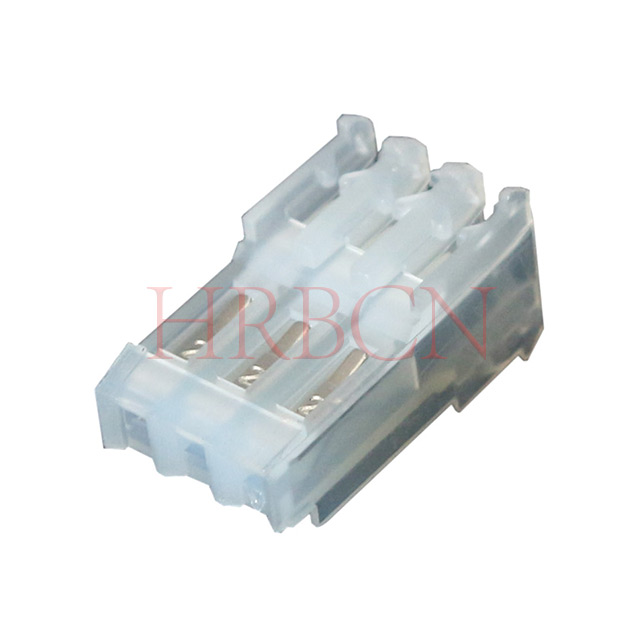

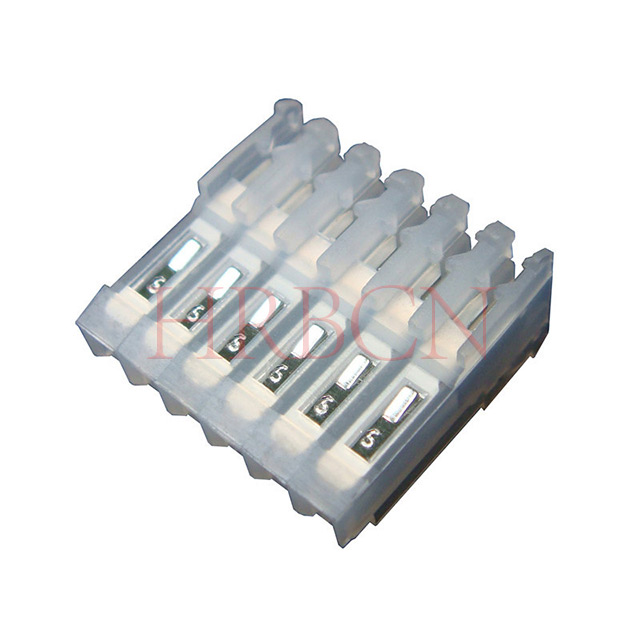

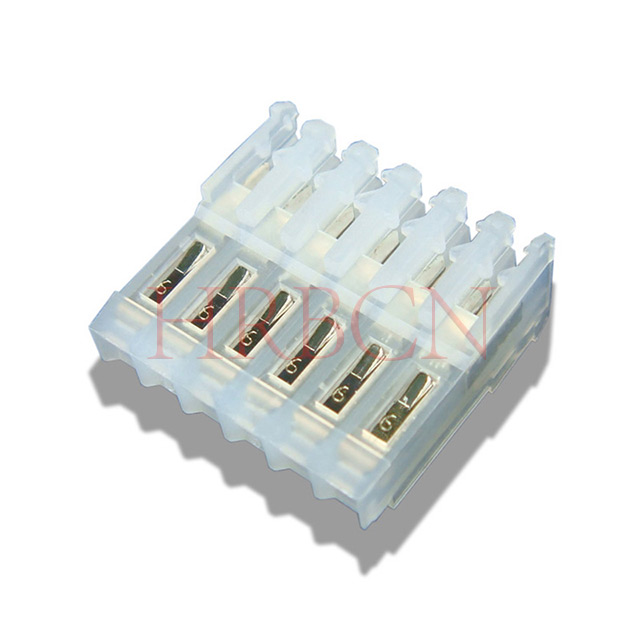

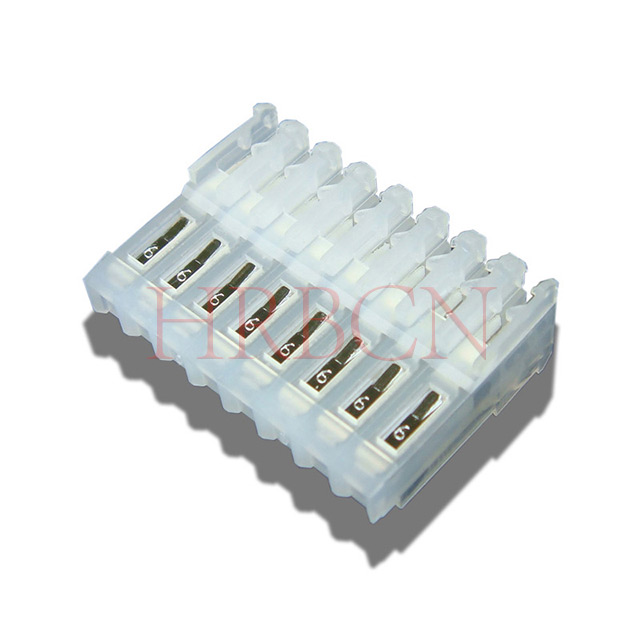

Vraag 1: Welke draaddikte past op de M2051-N-doorvoer IDC?

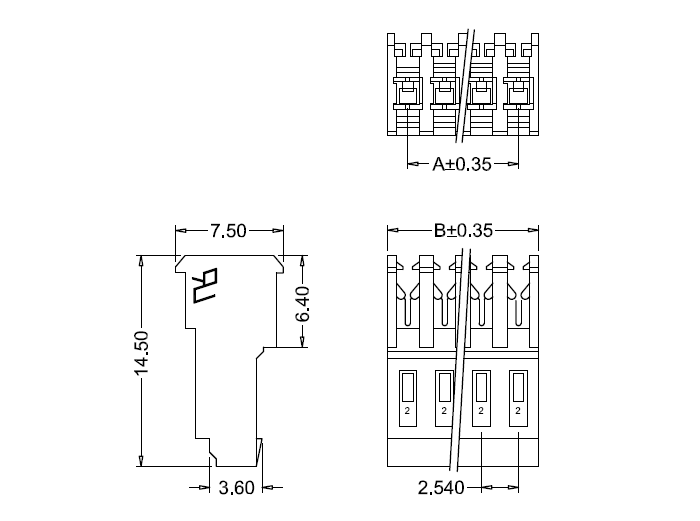

A: Ontworpen voor AWG22~26 afzonderlijke enkele geleiders, standaard steek van 2,54 mm.
Vraag 2: Wat zijn de verschillen in toepassing: met versus zonder polariserende tabbladen?
De antwoorden staan hieronder:
①Met polariserende lipjes
Beschikt over geïntegreerde polarisatielipjes die zorgen voor de juiste paringsoriëntatie.
Voorkomt onjuiste plaatsing en vermindert het risico op verkeerde bedrading of aansluitfouten.
Aanbevolen voor toepassingen waarbij een betrouwbare, foutloze montage van cruciaal belang is.
Verkrijgbaar met geïntegreerde polarisatielipjes om onjuiste paring te voorkomen en een juiste connectororiëntatie tijdens de montage te garanderen
②Zonder polariserende lipjes
Standaard connectorontwerp zonder polarisatiefuncties.
Biedt een grotere koppelflexibiliteit, maar vereist een goede uitlijning tijdens de installatie.
Geschikt voor toepassingen waarbij de oriëntatie van de connector duidelijk is geïdentificeerd en het risico op verkeerde koppeling laag is.
Er zijn ook niet-gepolariseerde versies beschikbaar voor toepassingen waarbij sleutelen niet vereist is.
Opmerking: De elektrische en IDC-krimpprestaties zijn voor beide versies identiek.
Vraag 3: Kan deze IDC rechtstreeks met de PCB-header paren?A: Alleen indirecte PCB-aansluiting, combineer met M2545 verticaal en M2545R haaks PCB-header voor draad-naar-bord montage.
Vraag 4: Is er een bijpassende beschermhoes beschikbaar?A: Compatibel met de afdekking uit de M2053-serie om de pinnen te beschermen tegen stof, vocht en vuil.
Vraag 5: Materiaal- en ontvlambaarheidsgraad van de isolatiebehuizing?A: UL94V-2 vlamvertragend nylon; contacten van vertinde koperlegering, RoHS-conform.
Vraag 6: Kan er doorlusbedrading in het midden van de kabel worden gerealiseerd?A: Ja, de doorvoerstructuur maakt continue in-line bedrading mogelijk zonder dat de afgewerkte kabelboom wordt doorgesneden.
V7: Wat zijn de voordelen van een 180° IDC-doorvoerconnector?
A: De belangrijkste voordelen zijn onder meer:
Ondersteunt serieschakelingbedrading, waardoor meerdere connectoren op één kabel kunnen worden geïnstalleerd.
Verlaagt de kabel- en montagekosten door het aantal benodigde afzonderlijke kabelbomen te minimaliseren.
Ideaal voor busarchitecturen en gedistribueerde I/O-systemen.
Vereenvoudigt onderhoud ter plaatse, omdat individuele apparaten vaak kunnen worden losgekoppeld zonder de gehele kabelconstructie te hoeven vervangen.
Typische toepassingen: industriële I/O-modules, LED-displaysystemen, besturingsnetwerken en multi-board-assemblages.
V8: Welk connectortype moet ik kiezen: IDC met gesloten uiteinde of IDC met doorvoer?
A: De selectie hangt af van uw toepassingsvereisten:
| Toepassing | Aanbevolen connector |
|---|
| Point-to-point-verbindingen | 90° IDC gesloten uiteinde |
| Ontwerpen met beperkte ruimte | 90° IDC gesloten uiteinde |
| Omgevingen met hoge trillingen | 90° IDC gesloten uiteinde |
| Daisy-chain-bedrading | 180° IDC-doorvoer |
| Multiboard-systemen | 180° IDC-doorvoer |
| Bus- of gedistribueerde I/O-architecturen | 180° IDC-doorvoer |
| Kostengevoelige kabelassemblages | 180° IDC-doorvoer |
Veelgestelde vragen over bestellen
Vraag 1: Beschikbare pinaantallen voor de M2051-N-serie?
A: Standaardbereik van 2P tot 24P, aangepaste pinposities bespreekbaar bij bulkbestelling.
Vraag 2: Wat is uw MOQ voor reguliere voorraadartikelen?A: Kleine MOQ voor specificaties op voorraad; aangepaste kleur/specificatie vereist een hogere minimale bestelhoeveelheid.
Q3: Doorlooptijd voor monster- en massaproductie?A: Monsters worden binnen 1 ~ 3 werkdagen verzonden; bulkbestellingen rond 7 ~ 15 werkdagen op basis van hoeveelheid.
Vraag 4: Kunnen we de kleur van de behuizing of de contactbeplating aanpassen?A: Aangepast zwart/andere behuizingskleur, vergulde contacten beschikbaar voor bestellingen van grote volumes.
Vraag 5: Zijn er gratis monsters beschikbaar voor klantentests?A: Gratis aangeboden kleine hoeveelheden monsters, koper dekt internationale koeriersvracht.
