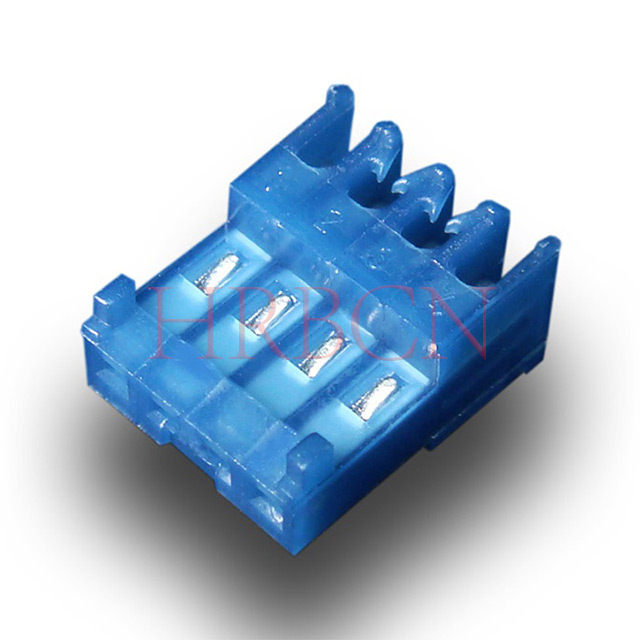

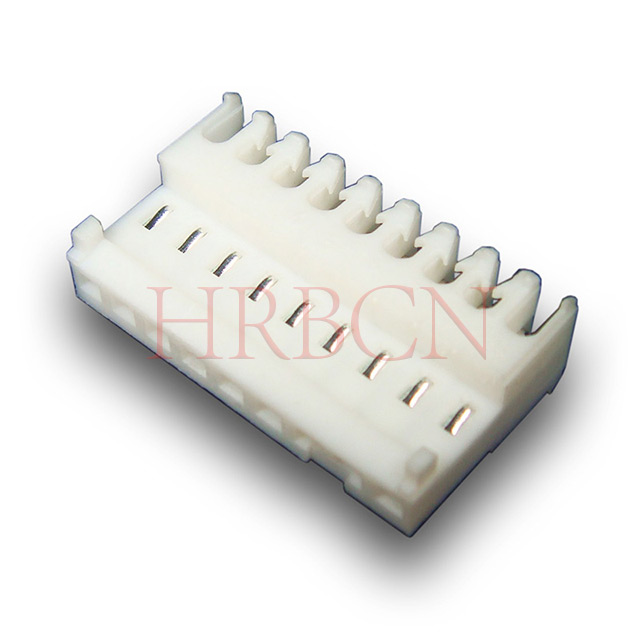

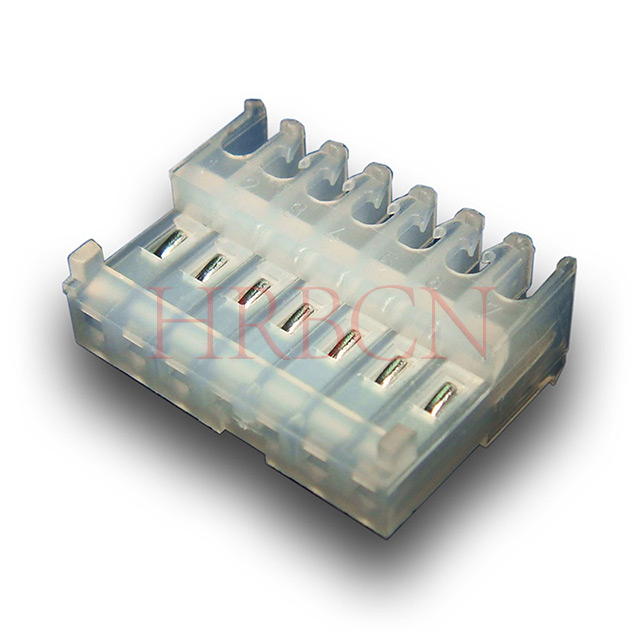

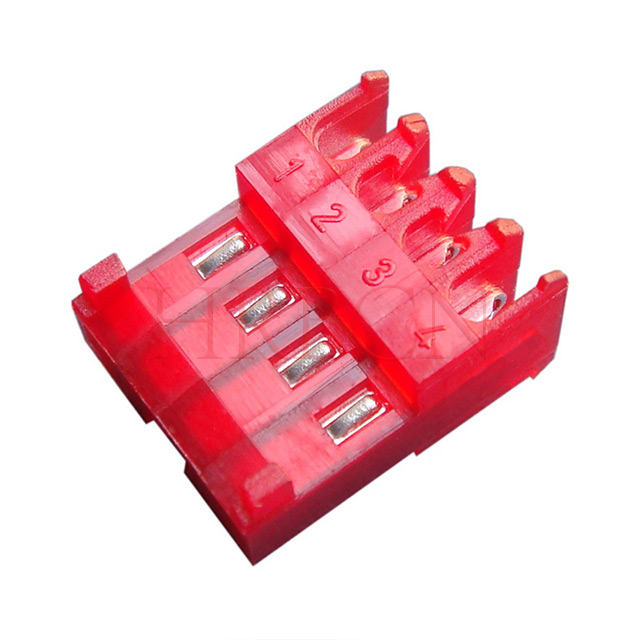

IDC-doorvoer met polariserende lipjes Connector M2050-NCR (180°)

Delen op:

IDC-doorvoer met polariserende lipjes Connector M2050-NCR (180°)

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Model:
M2050-NCR(180°)
product Merk:
HRB
product Code:
8536909000

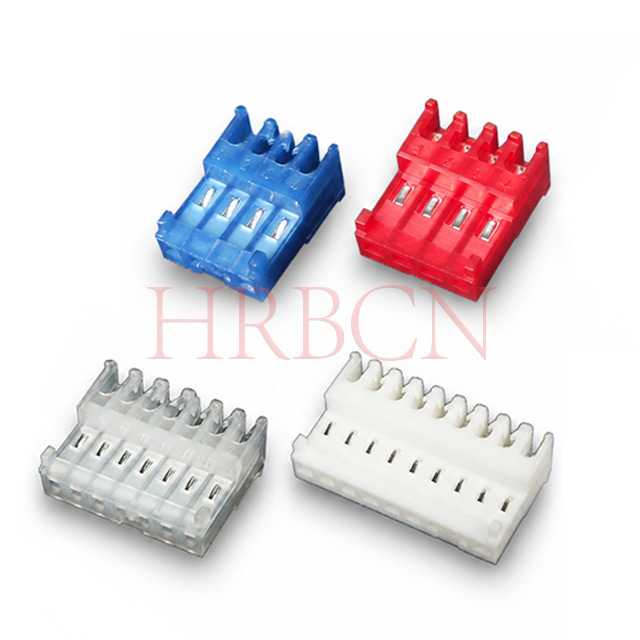

2.54 pitch IDC-doorvoer IDC met polariserende lipjes

HRB P/N-definitie

M2050-NCR(180°)

① ② ③④ ⑤

①M2050: HRB-serie

② N: Aantal pinnen: 2-24

③C: Kleur behuizing, zie onderstaande tabelverklaring

④R: Met polariserende lipjes

⑤ 180° : Doorvoer

C	Kleur behuizing	Draad maat
R	Red	AWG22
W	Wit	AWG24
N	Natuurlijk	AWG24
B	Zwart	AWG24
b	blauw	AWG26
G	Groente	AWG26

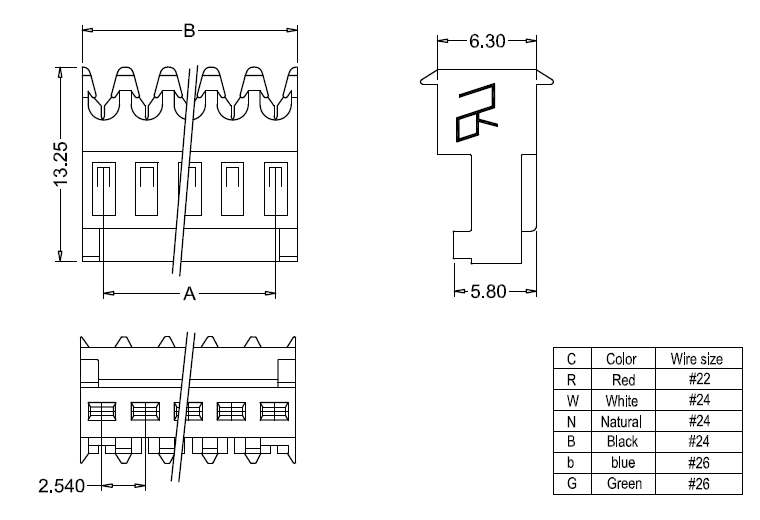

M2050-NCR (180°) afmetingen

IDC M2050-NCR (180°) afmetingen

Onderdeelnr .		Dimensions		Onderdeelnr .		Dimensions
UL94V-2	Circuits	Afm: A	Afm: B	UL94V-2	Circuits	Afm: A	Afm: B
M2050-2-CR(180°)	2	2.54	5.08	M2050-10-CR(180°)	10	22.86	25.40
M2050-3-CR(180°)	3	5.08	7.62	M2050-11-CR(180°)	11	25.40	27.94
M2050-4-CR(180°)	4	7.62	10.16	M2050-12-CR(180°)	12	27.94	30.48
M2050-5-CR(180°)	5	10.16	12.70	M2050-13-CR(180°)	13	30.48	33.02
M2050-6-CR(180°)	6	12.70	15.24	M2050-14-CR(180°)	14	33.02	35.56
M2050-7-CR(180°)	7	15.24	17.78	M2050-15-CR(180°)	15	35.56	38.10
M2050-8-CR(180°)	8	17.78	20.32	M2050-16-CR(180°)	16	38.10	40.64
M2050-9-CR(180°)	9	20.32	22.86	M2050-17-CR(180°)	17	40.64	43.18

Belangrijkste kenmerken

Polariserende lipjes voorkomen een onjuiste paringsoriëntatie.
IDC-afsluiting maakt een snelle, soldeervrije montage mogelijk.
Positieve uitlijning verbetert de betrouwbaarheid van de verbinding.
Vermindert het risico op verkeerde combinaties tijdens de installatie.
Compatibel met standaard 2,54 IDC-connectorsystemen.
Robuuste behuizing zorgt voor een veilige kabelbevestiging.
UL94V-2 vlamvertragende behuizing, RoHS-conform

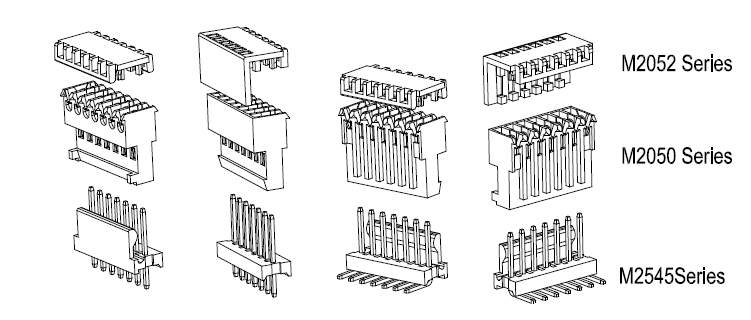

Paringsdiagram

Ontworpen om te combineren met behuizingsafdekkingen uit de M2052- serie, waardoor effectief wordt voorkomen dat stof, vocht en vreemd vuil de blootliggende contactaansluitingen beschadigen.
M2050-NCR (180°) : Indirecte PCB-koppeling; Kan worden gecombineerd met PCB-headers uit de M2545- en M2545R- serie om een betrouwbare draad-naar-bord-verbinding te realiseren.

Veelgestelde vragen over techniek

Vraag 1: Welke draaddiktes worden ondersteund door 2,54 IDC-connectoren?

A: Ondersteunt doorgaans 22–26 AWG, afhankelijk van het specifieke onderdeelnummer.

Vraag 2: Is solderen vereist voor beëindiging?

A: Nee. IDC-technologie biedt een soldeervrij draadafsluitingsproces.

Vraag 3: Wat is de functie van het doorvoerontwerp?

A: Hierdoor kunnen signalen door de connector gaan voor serieschakeling of inline-bedradingstoepassingen.

Vraag 4: Hoe verbeteren polariserende lipjes de prestaties van de connector?

A: Ze voorkomen onjuiste koppeling en zorgen voor de juiste connectororiëntatie.

Vraag 5: Is er speciaal gereedschap nodig voor de montage?

A: Handgereedschap of werkbankafsluitgereedschap wordt aanbevolen voor een consistente draadinvoer.

Vraag 6: In welke toepassingen worden deze connectoren vaak gebruikt?

A: Industriële besturingen, apparaten, instrumentatie en elektronische laagspanningssystemen.

Veelgestelde vragen over inkoop

Vraag 1: Wat zijn de belangrijkste voordelen van IDC-connectoren vergeleken met krimpoplossingen?
A: Snellere montage, minder componenten en lagere arbeidskosten.

Vraag 2: Zijn doorvoer- en gepolariseerde versies beschikbaar in meerdere circuits?

EEN: Ja. Er zijn verschillende posities en configuraties beschikbaar om aan verschillende ontwerpvereisten te voldoen.

Vraag 3: Kunnen deze connectoren de montagetijd helpen verkorten?

EEN: Ja. IDC-afsluiting maakt snelle massaafsluiting mogelijk zonder draadstrippen.

Vraag 4: Zijn gepolariseerde versies uitwisselbaar met standaard 2,54 IDC-connectoren?

A: Ze zijn ontworpen voor compatibiliteit binnen het 2.54 IDC-systeem en bieden tegelijkertijd bescherming tegen paren.

Vraag 5: Met welke factoren moet rekening worden gehouden bij het selecteren van een connector?

A: Aantal circuits, draaddikte, polarisatievereisten en toepassingsomgeving.

Vraag 6: Zijn deze connectoren geschikt voor productie in grote volumes?

EEN: Ja. Hun eenvoudige beëindigingsproces ondersteunt efficiënte grootschalige productie.
