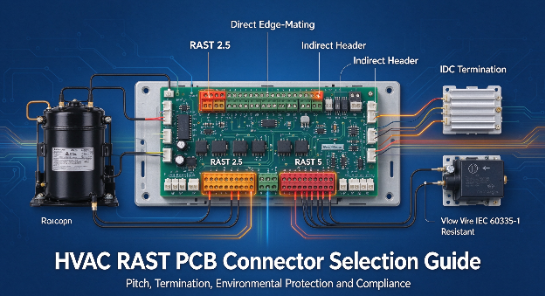

Hoe u RAST PCB-connectoren kiest voor HVAC-besturingskaarten

HVAC-systemen zijn afhankelijk van stabiele onderlinge verbindingen om veilig te kunnen werken en de efficiëntie te behouden. Een mislukte verbinding op een HVAC-besturingskaart veroorzaakt onmiddellijke uitval van het systeem, leidt tot buitendienstoproepen en creëert ernstige veiligheidsrisico's. Hardware-ingenieurs moeten een evenwicht vinden tussen krappe bordruimte, hoge assemblage-eisen en strikte naleving van de milieuwetgeving. Componenten worden geconfronteerd met constante thermische cycli, trillingen van de compressor en blootstelling aan vocht in het chassis. De RAST-standaard (Raster Anschluss Steck Technik) biedt een bewezen raamwerk om deze specifieke technische uitdagingen op te lossen. Gestandaardiseerde steekafstanden en geïntegreerde sleuteling voorkomen montagefouten op de fabrieksvloer, terwijl robuust elektrisch contact behouden blijft. Deze gids schetst een technisch evaluatieproces voor het selecteren van de juiste RAST PCB-connector . We zullen de steekafmetingen, aansluitmethoden, milieubescherming en verplichte veiligheidsnaleving onderzoeken om betrouwbare prestaties in het veld te garanderen.

• Standaardisatie versus maatwerk: RAST PCB-connectoren verminderen de gereedschapskosten en montagefouten door gestandaardiseerde steekafstanden (doorgaans 2,5 mm en 5,0 mm) en ingebouwde sleutelopties.

• Efficiëntie van de montage: IDC-aansluitingen (Insulation Displacement Contact) in RAST-systemen verkorten de montagetijd van de kabelboom aanzienlijk in vergelijking met traditioneel krimpen.

• Ruimte- en kostenoptimalisatie: Directe edge-paring-mogelijkheden elimineren de noodzaak van een parende header op de PCB, waardoor bordruimte en componentkosten worden bespaard.

• Verplichte naleving: Bij de selectie moet prioriteit worden gegeven aan de compatibiliteit van gloeidraden (IEC 60335-1) en UL-classificaties om te voldoen aan de moderne HVAC-veiligheidsvoorschriften voor apparaten zonder toezicht.

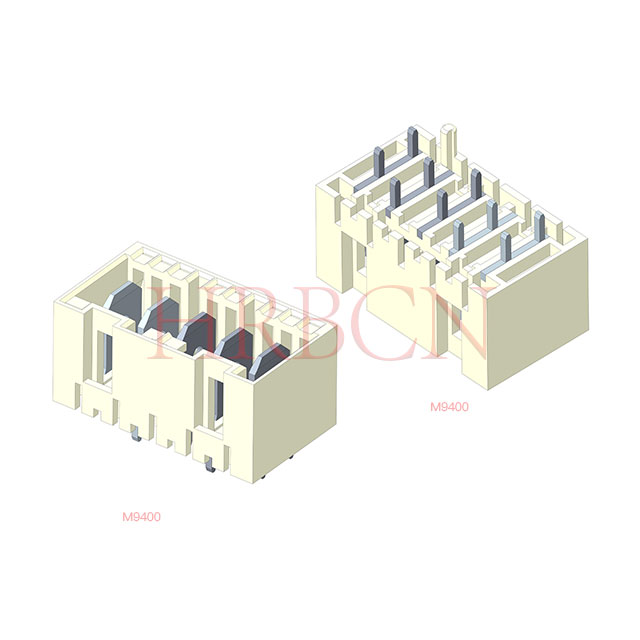

De rol van RAST PCB-connectoren in HVAC-besturingskaarten

De RAST-standaard is ontstaan ​​in de Europese sector van de apparatenproductie om een ​​specifiek probleem op te lossen: operators die de verkeerde draden op de verkeerde headers aansluiten. Raster Anschluss Steck Technik vertaalt zich naar 'Pitch Connection Plug Technology'. In de loop der jaren breidde deze standaard zich verder uit dan witgoed en domineerde de commerciële en residentiële HVAC-productie. De gestandaardiseerde pitch en geïntegreerde fysieke keying maken het de standaardkeuze voor moderne klimaatbeheersingshardware, waardoor hoogspanningslijnen niet per ongeluk kunnen paren met laagspanningssensoringangen.

Directe paring versus indirecte paringsystemen

Bij directe randkoppeling wordt de printplaat zelf gebruikt als de mannelijke connectorhelft. De rand van het bord is voorzien van zichtbare geleidende pads. De connectorbehuizing schuift direct over de rand van het bord en de interne contacten vegen tegen de PCB-pads om de elektrische verbinding tot stand te brengen. Deze methode elimineert de noodzaak van een afzonderlijk plastic headeronderdeel dat op het bord is gesoldeerd. U bespaart aanzienlijk op het plaatoppervlak, verlaagt de totale stuklijst en elimineert een potentieel storingspunt bij de soldeerverbinding. Directe koppeling vereist specifieke PCB-diktetoleranties, doorgaans 1,5 mm ± 0,13 mm voor standaard FR4-platen, om voldoende normale contactkracht te garanderen zonder overmatige insteekweerstand.

Indirecte paring is gebaseerd op een traditionele tweedelige architectuur. Een header wordt op het bord gesoldeerd met behulp van Through-Hole Technology (THT) of Surface Mount Technology (SMT). De kabelboomaansluiting wordt vervolgens op deze header aangesloten. Hoewel directe paring zeer efficiënt is, blijft indirecte paring noodzakelijk in specifieke architectonische lay-outs. Voor board-to-board-configuraties met een laag profiel zijn vaak indirecte headers nodig om kabels parallel aan het bordoppervlak te leiden. U moet ook indirecte paring specificeren wanneer de PCB-rand fysiek ontoegankelijk is binnen de chassisbehuizing, of wanneer de plaatdikte afwijkt van de standaardafmetingen.

Succescriteria voor HVAC-toepassingen

Voor een succesvolle connectorimplementatie moet worden voldaan aan strikte operationele maatstaven op de fabrieksvloer en in het veld. Het primaire doel tijdens de productie is het bereiken van nul mismatingsincidenten. Fysieke sleuteling zorgt ervoor dat operators een verbinding niet achterwaarts of in het verkeerde slot kunnen forceren. In het veld verschuift de succesmaatstaf naar een elektrische levensduur. De verbinding moet gedurende een levenscyclus van 15 jaar geen thermische degradatie vertonen. HVAC-connectoren moeten een stabiele contactweerstand behouden, doorgaans onder de 10 milliohm, ondanks jaren van thermische uitzetting, samentrekking en blootstelling aan verontreinigende stoffen in de lucht.

Kernevaluatieafmetingen voor HVAC-connectoren

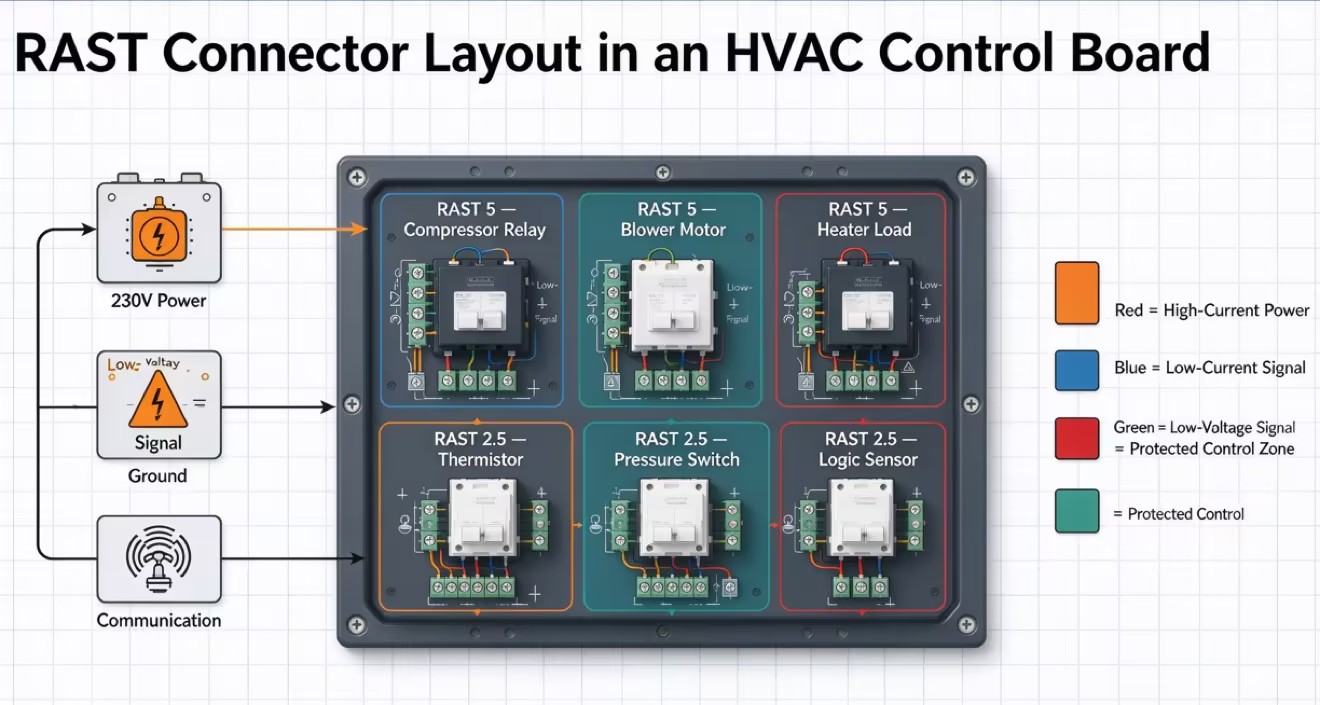

Elektrische specificaties en pitchselectie

Het selecteren van de juiste steekgrootte bepaalt de elektrische capaciteit en de fysieke voetafdruk van de verbinding. RAST 2.5 maakt gebruik van een hartlijnafstand van 2,5 mm tussen de contacten. Deze compacte footprint zorgt voor signaalroutering met lage stroomsterkte. Ingenieurs specificeren RAST 2.5 voor temperatuurthermistors, drukschakelaars en logische laagspanningsregelaars. De smalle steek bespaart ruimte, maar beperkt het stroomvoerende vermogen tot ongeveer 2 tot 4 ampère, afhankelijk van de draaddikte (meestal 22-24 AWG) en de omgevingstemperatuur.

RAST 5 heeft een bredere steek van 5,0 mm. Deze afstand zorgt voor de noodzakelijke diëlektrische isolatie voor hogere spanningen en stromen. U moet RAST 5 specificeren voor stroomleveringscircuits. Deze omvatten ventilatormotoren, compressorrelais en primaire verwarmingselementen. RAST 5-componenten kunnen routinematig tot 16 ampère verwerken met behulp van 14-18 AWG-draad. U moet de deratingcurves echter zorgvuldig analyseren tijdens de ontwerpfase. De omgevingstemperatuur in een HVAC-chassis overschrijdt vaak de 70°C. Naarmate de omgevingswarmte stijgt, neemt de effectieve stroomdraagcapaciteit van de connector af. Een connector met een vermogen van 16A bij 20°C kan veilig slechts 10A bij 85°C dragen. Het verhogen van de maximale stroom bij hoge omgevingstemperaturen zorgt ervoor dat de interne contacttemperatuur het smeltpunt van de kunststof behuizing overschrijdt.

Mechanische integriteit en retentie

RAST-connectoren die in HVAC-systemen worden gebruikt, moeten bestand zijn tegen voortdurende trillingen van compressoren, ventilatoren en motoren. Veilige vergrendelingsmechanismen, zoals positieve vergrendelingen, helpen onbedoelde ontkoppeling te voorkomen en zorgen voor betrouwbaar elektrisch contact. Een goede draadgeleiding, voldoende buigradius en trekontlasting verminderen ook de mechanische spanning op aansluitingen, waardoor de verbindingsstabiliteit en duurzaamheid op de lange termijn worden verbeterd.

Milieuveerkracht

HVAC-connectoren moeten bestand zijn tegen temperatuurschommelingen, vochtigheid, trillingen en corrosie. Geschikte contactplaten, zoals tin of goud, helpen de elektrische betrouwbaarheid onder verschillende bedrijfsomstandigheden te behouden, terwijl hittebestendige behuizingsmaterialen het risico op vervorming verminderen. Voor aan vocht blootgestelde PCB's kan een conforme coating extra bescherming bieden, maar de contactcontacten moeten ongecoat blijven om goede elektrische verbindingen te garanderen.

Nalevings- en veiligheidsnormen

Gloeidraadtesten (IEC 60335-1)

Moderne veiligheidsvoorschriften zijn strikt van toepassing op de materialen die worden gebruikt in onbeheerde apparaten. HVAC-systemen werken continu zonder menselijk toezicht. Een plaatselijke kortsluiting op een besturingskaart kan intense hitte genereren bij de connectorpin. Als de kunststof connectorbehuizing vlam vat, kan het hele apparaat ontbranden. De IEC 60335-1-standaard verplicht het testen van gloeidraad om dit exacte scenario te voorkomen.

Tijdens een Glow Wire-test drukt een verwarmd draadelement tegen de plastic connectorbehuizing. De testtemperaturen bereiken doorgaans 750°C of 850°C. Om te slagen mag het plastic niet ontbranden, of als dat wel het geval is, moet het zichzelf doven binnen twee seconden nadat de verwarmde draad is verwijderd. Het specificeren van 'Glow Wire capabele' RAST PCB-connectoren is absoluut niet onderhandelbaar. Het zorgt ervoor dat uw hardware voldoet aan de wereldwijde veiligheidsrichtlijnen en voorkomt catastrofale brandvoortplanting door overbelaste circuits.

UL-, VDE- en RoHS-certificeringen

Certificeringen van derden valideren prestatieclaims van fabrikanten. U kunt niet uitsluitend vertrouwen op interne testgegevens. UL 94V-0 is de kritische ontvlambaarheidsclassificatie die vereist is voor Noord-Amerikaanse markten. Het garandeert dat de kunststofhars binnen 10 seconden na het verwijderen van een verticale vlambron stopt met branden, en dat er geen vlammende deeltjes uit druppelen. VDE-certificering garandeert naleving van strenge Europese elektrische veiligheidsnormen, met name wat betreft diëlektrische spanningsvastheid en kruipafstanden. RoHS-naleving garandeert dat de componenten vrij blijven van gevaarlijke materialen zoals lood en cadmium, waardoor toegang tot de wereldwijde markt en naleving van de milieuvoorschriften worden gegarandeerd.

Beëindigingsmethoden: IDC versus krimpverbindingen

Isolatie verplaatsingscontact (IDC)

IDC-afsluiting verbindt geïsoleerde draden rechtstreeks met metalen contacten zonder te strippen, waardoor een snelle en geautomatiseerde kabelboommontage mogelijk is. Het verlaagt de arbeidskosten en ondersteunt consistente verbindingen bij de productie van grote volumes. De juiste compatibiliteit van draaddiktes, gespecialiseerd gereedschap en nauwkeurige insteekdiepte zijn echter essentieel voor betrouwbare elektrische prestaties.

Krimpaansluitingen

Bij het krimpen wordt de draadisolatie gestript en de geleider mechanisch vastgezet in een metalen aansluiting. Het biedt flexibiliteit voor verschillende draaddiktes en aangepaste kabelboomconfiguraties. Krimpconnectoren zijn geschikt voor toepassingen die een sterke mechanische retentie vereisen, waarbij inspectie van de krimphoogte en trekkrachttesten de betrouwbaarheid van de verbinding garanderen.

Verminder risico's tijdens productie en gebruik

Poka-Yoke: Keying, kleurcodering en polarisatie

RAST-connectoren maken gebruik van mechanische sleutels, polarisatie en kleurgecodeerde behuizingen om onjuiste verbindingen tijdens de montage van het apparaat te voorkomen. Bijpassende ribben en sleuven beperken incompatibele paringen, terwijl visuele identificatie de installatie vereenvoudigt. Deze foutbestendige functies verminderen bedradingsfouten, verbeteren de productie-efficiëntie en vergroten de productbetrouwbaarheid.

PCB-randtoleranties en plaatvereisten

Direct passende RAST-connectoren vereisen een nauwkeurige PCB-dikte, randgeometrie en contactbeplating om betrouwbare elektrische verbindingen te behouden. Onjuiste afmetingen van de kaart kunnen een slechte contactdruk of schade aan de connector veroorzaken. Geschikte afschuiningen en afwerkingen van de randen, zoals ENIG of hard goud, indien goedgekeurd door de connectorfabrikant, helpen de consistentie en duurzaamheid van de paring te verbeteren.

Supply Chain, Tooling en Leveranciersselectie

Bij de inkoop van RAST-connectoren moet rekening worden gehouden met de betrouwbaarheid van de leverancier, de compatibiliteit van beëindigingstools, aanpassingsmogelijkheden en leveringsstabiliteit. Fabrikanten die selectieve pinconfiguraties, technische ondersteuning en consistente kwaliteitscontrole aanbieden, kunnen de integratie vereenvoudigen. Het evalueren van alternatieve leveranciers en gereedschapsvereisten helpt de inkooprisico's te verminderen en een efficiënte productie te behouden.

Conclusie

1. Download 3D-stapbestanden van de fabrikant om de verticale speling en draadrouteringspaden binnen uw chassisbehuizing te verifiëren voordat u de kaartindeling voltooit.

2. Bereken uw maximale omgevingstemperatuur en vraag specifieke deratingcurves aan om de stroomvoerende capaciteit van de door u gekozen pitchgrootte te valideren.

3. Bestel fysieke monsters van zowel de connector als de bijpassende PCB om insteekkrachttests, thermische cyclusvalidatie en trillingsanalyse uit te voeren.

4. Controleer uw assemblagelijngereedschap om compatibiliteit met de gekozen aansluitmethode te garanderen, waarbij u verifieert dat uw krimpmatrijzen of IDC-persen voldoen aan de specificaties van de fabrikant.

Veelgestelde vragen

Vraag: Wat is het verschil tussen RAST 2.5- en RAST 5-connectoren?

A: RAST 2.5 heeft een pitch van 2,5 mm, ontworpen voor signaalroutering met lage stroomsterkte, en kan 2 tot 4 ampère verwerken voor sensoren en logische bedieningselementen. RAST 5 maakt gebruik van een steek van 5,0 mm, waardoor de noodzakelijke diëlektrische isolatie en capaciteit wordt geboden om 10 tot 16 ampère te verwerken voor stroomtoevoer naar motoren en compressoren.

Vraag: Waarom hebben RAST-connectoren de voorkeur voor HVAC-besturingskaarten?

A: Ze bieden industriebrede standaardisatie, ingebouwde fysieke sleuteling om verkeerde montage te voorkomen, en kosteneffectieve mogelijkheden voor directe randkoppeling. Deze combinatie zorgt voor een hoge betrouwbaarheid, voorkomt kruislingse bedrading en versnelt de productie van complexe klimaatbeheersingssystemen.

Vraag: Wat betekent 'Glow Wire capabel' voor HVAC-connectoren?

A: Het geeft aan dat wordt voldaan aan de IEC 60335-1-norm voor apparaten zonder toezicht. De plastic behuizing moet weerstand bieden aan ontsteking of zichzelf doven binnen twee seconden bij blootstelling aan een verwarmde draad van 750°C of 850°C, waardoor de verspreiding van vlammen door overbelaste circuits wordt voorkomen.

Vraag: Kunnen RAST PCB-connectoren rechtstreeks op de PCB-rand worden aangesloten?

EEN: Ja. Door directe randkoppeling kan de connector rechtstreeks op blootliggende PCB-pads worden geschoven. Dit elimineert de noodzaak van een gesoldeerde header, waardoor aanzienlijke bordruimte wordt bespaard, het totale aantal componenten wordt verminderd en een potentieel punt waarop de soldeerverbinding faalt, wordt geëlimineerd.

Vraag: Hoe verbeteren IDC-aansluitingen in RAST-connectoren de productie?

A: Insulation Displacement Contact (IDC)-technologie dwingt ongestripte draad in een V-vormig metalen blad, waardoor een gasdichte, koudgelaste verbinding ontstaat. Dit maakt geautomatiseerde, gelijktijdige massa-afsluiting van meerdere draden in één enkele slag mogelijk, waardoor de arbeidstijd en stripfouten drastisch worden verminderd.

Vraag: Welke invloed heeft een conforme coating op een HVAC-besturingskaart op RAST PCB-connectoren?

A: Conformele coating fungeert als een elektrische isolator. Als u direct op de randen passende RAST-connectoren gebruikt, moet u tijdens het coatingproces de op de randen passende pads strikt maskeren met een afpelbaar soldeermasker of Kapton-tape om een ​​schone, betrouwbare elektrische verbinding te garanderen.
