Veelgestelde vragen over techniek

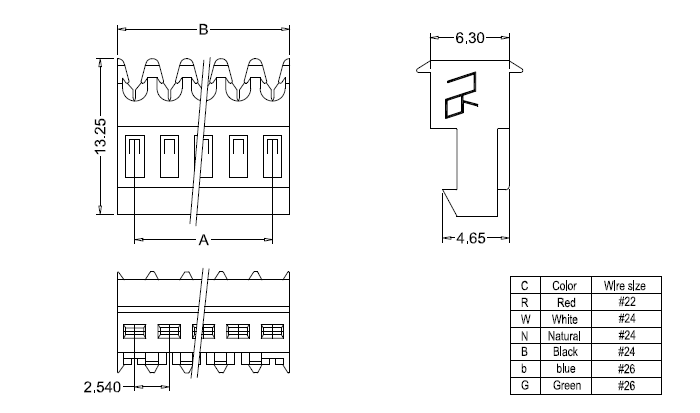

Vraag 1: Welke draaddiktes worden ondersteund door 2,54 IDC-connectoren?
A: Ondersteunt doorgaans 22–26 AWG, afhankelijk van het specifieke onderdeelnummer.
Vraag 2: Is solderen vereist voor beëindiging?
A: Nee. IDC-technologie biedt een soldeervrij draadafsluitingsproces.
Vraag 3: Wat is de functie van het doorvoerontwerp?
A: Hierdoor kunnen signalen door de connector gaan voor serieschakeling of inline-bedradingstoepassingen.

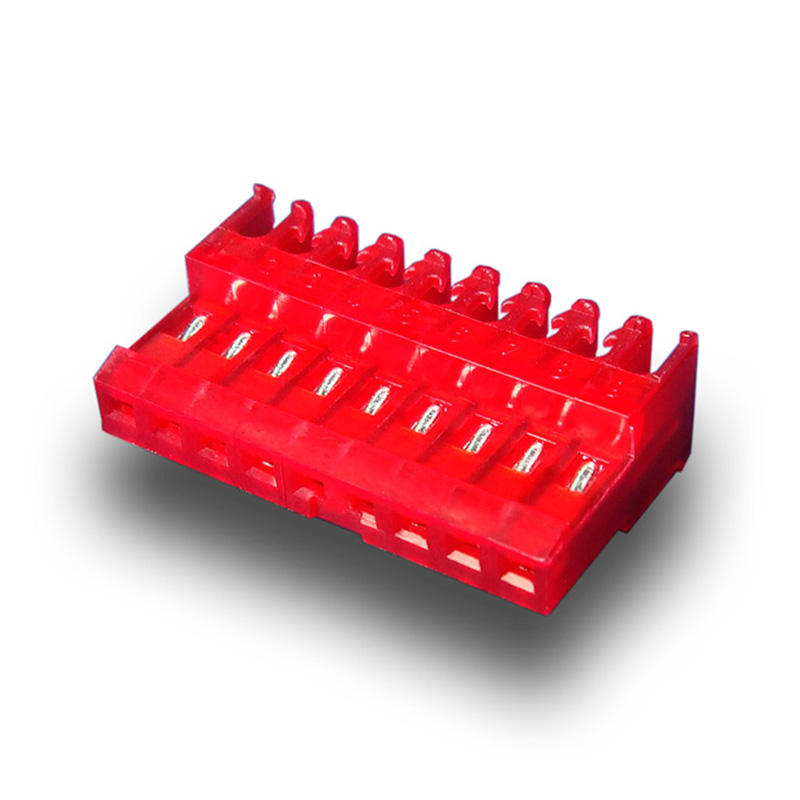

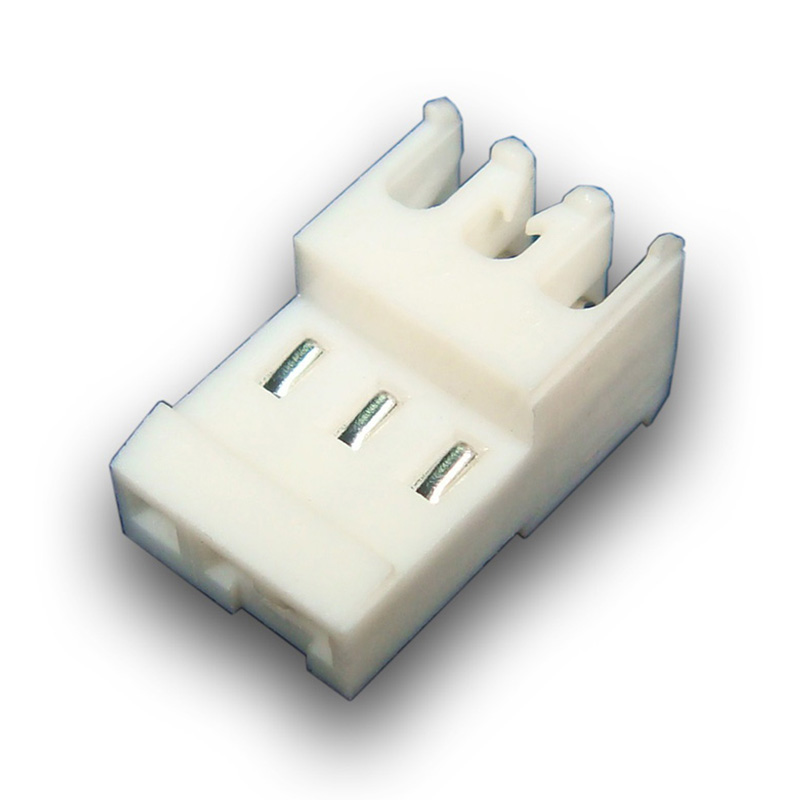

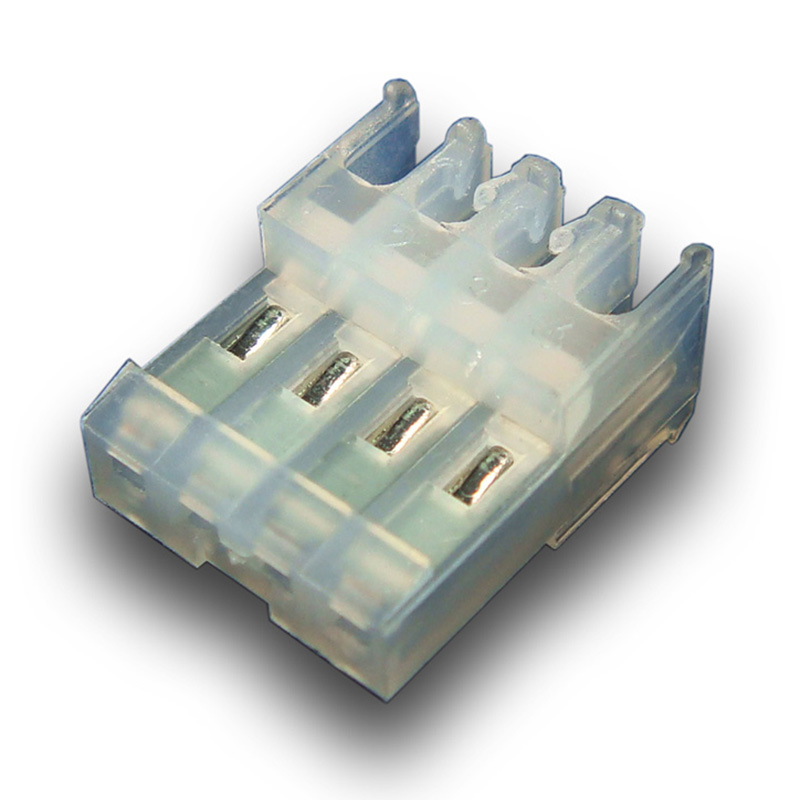

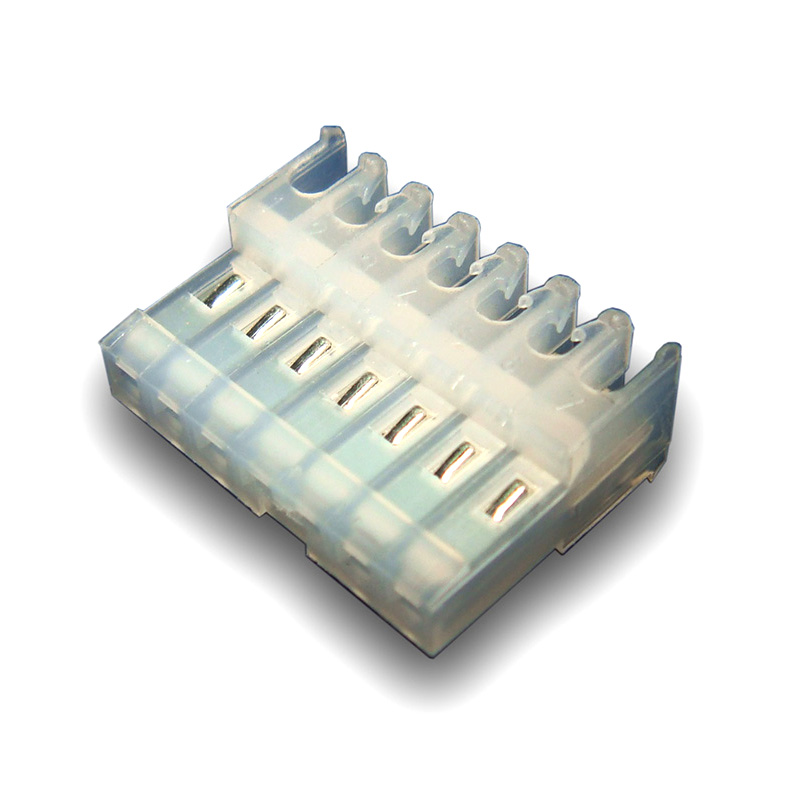

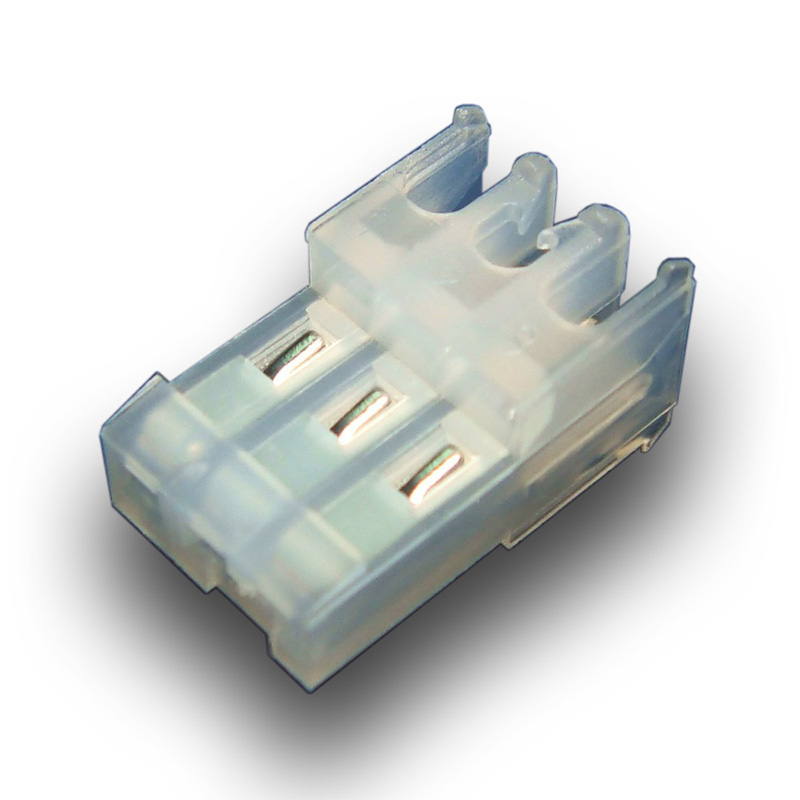

Vraag 4: Wat zijn de ontwerpimplicaties van het gebruik van 2,54 IDC Feed Through zonder polariserende lipjes?
A: Zonder polariserende lipjes biedt de connector geen mechanische vergrendeling, wat betekent dat hij in meerdere richtingen kan worden geplaatst als er meerdere identieke headers bestaan. Dit vereist een zorgvuldige PCB-indeling of mechanische begeleiding in het systeemontwerp om verkeerde koppelingen te voorkomen.
Vraag 5: Is er speciaal gereedschap nodig voor de montage?
A: Handgereedschap of werkbankafsluitgereedschap wordt aanbevolen voor een consistente draadinvoer.
Vraag 6: In welke toepassingen worden deze connectoren vaak gebruikt?
A: Industriële besturingen, apparaten, instrumentatie en elektronische laagspanningssystemen.
Vraag 7: Hoe wordt het risico op mismatching beheerd in ontwerpen zonder polariserende tabs?
A: In toepassingen zonder polariserende kenmerken wordt verkeerde paring doorgaans gecontroleerd door het ontwerp van de behuizing, kleurcodering, etikettering of montagestructuren op een vaste positie. Het wordt over het algemeen alleen aanbevolen voor systemen waarbij de oriëntatie van de connector inherent beperkt is of de montage goed gecontroleerd wordt.
Veelgestelde vragen over inkoop
Vraag 1: Wat zijn de belangrijkste voordelen van IDC-connectoren vergeleken met krimpoplossingen?
A: Snellere montage, minder componenten en lagere arbeidskosten.

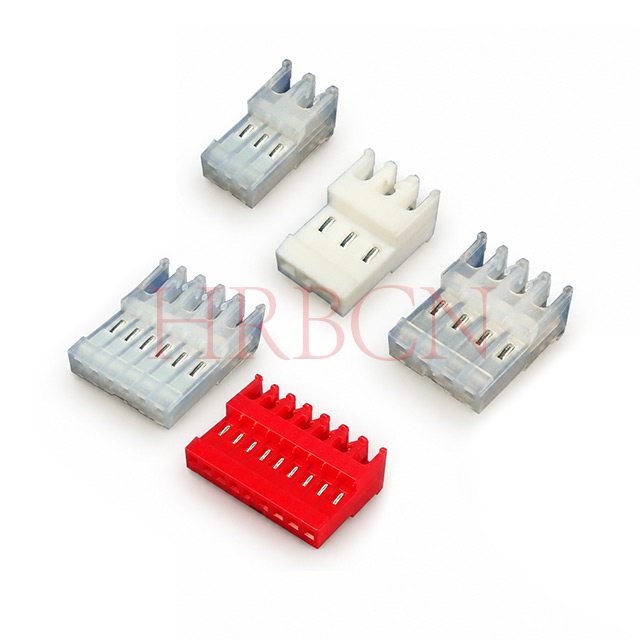

Vraag 2: Zijn doorvoer- en gepolariseerde versies beschikbaar in meerdere circuits?
EEN: Ja. Er zijn verschillende posities en configuraties beschikbaar om aan verschillende ontwerpvereisten te voldoen.
Vraag 3: Kunnen deze connectoren de montagetijd helpen verkorten?
EEN: Ja. IDC-afsluiting maakt snelle massaafsluiting mogelijk zonder draadstrippen.
Vraag 4: Zijn gepolariseerde versies uitwisselbaar met standaard 2,54 IDC-connectoren?
A: Ze zijn ontworpen voor compatibiliteit binnen het 2.54 IDC-systeem en bieden tegelijkertijd bescherming tegen paren.
Vraag 5: Met welke factoren moet rekening worden gehouden bij het selecteren van een connector?
A: Aantal circuits, draaddikte, polarisatievereisten en toepassingsomgeving.
Vraag 6: Zijn deze connectoren geschikt voor productie in grote volumes?
EEN: Ja. Hun eenvoudige beëindigingsproces ondersteunt efficiënte grootschalige productie.
