Technische veelgestelde vragen

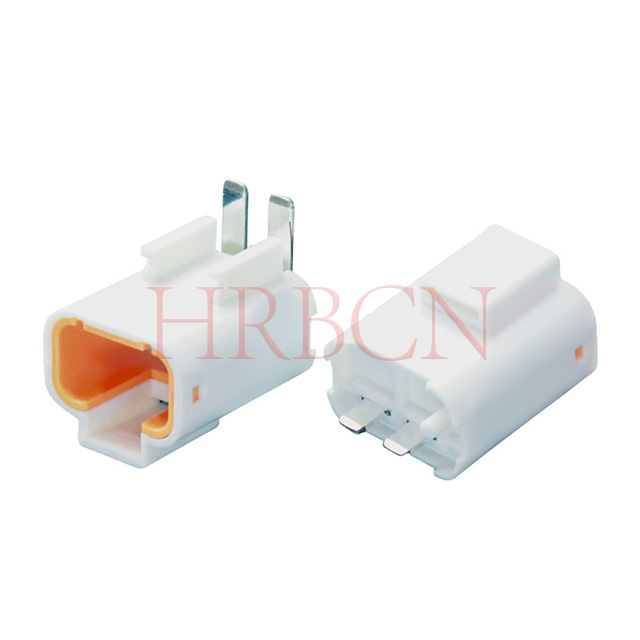

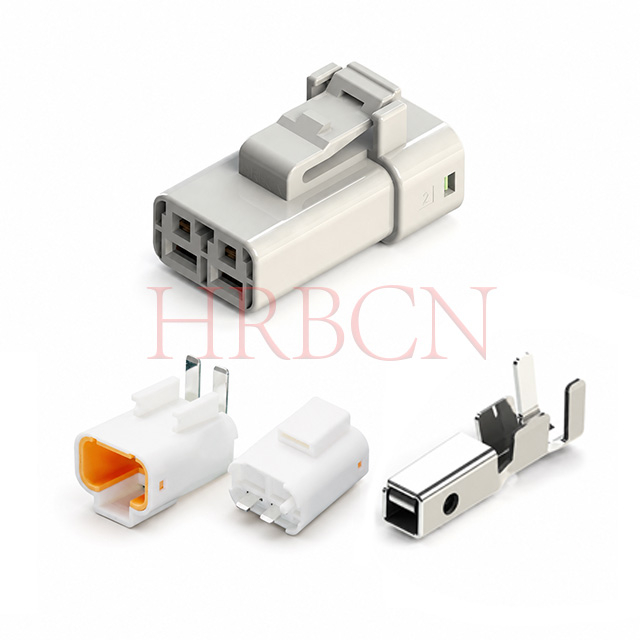

Vraag: Moet ik een haakse header van 90° of een rechte header van 180° selecteren voor de HRB M63505 waterdichte draad-naar-bord-connector?
A: De keuze is afhankelijk van de PCB-indeling, de interne behuizingsruimte en de vereisten voor de bedrading; elektrische prestaties, waterbestendigheid (IP67) en stroom-/spanningswaarden zijn identiek voor beide stijlen.
⒈180° rechte kop (verticale pin)
Toepasselijke scenario's:
Voldoende verticale speling boven de printplaat; draden strekken zich recht naar voren uit langs de verticale richting van het PCB-oppervlak.
Schakelkasten, autoaccumodules en buitenapparatuur met veel interne bedradingsruimte, eenvoudig aan te sluiten en te onderhouden.
Dicht op elkaar geplaatste connectoren met meerdere rijen die een uniforme voorwaartse bedrading vereisen.
Voordelen: Eenvoudige montage, intuïtieve insteekbediening, minder buigspanning van de draad, gemakkelijke inspectie en demontage na het op de markt brengen.
Nadelen: neemt verticale hoogte in de behuizing in beslag; niet aanbevolen voor slanke apparatuur met beperkte hoogte.
⒉90° haakse kop (horizontale pin)
Toepasselijke scenario's:
Compacte, dunne behuizingen met beperkte verticale interne hoogte, zoals ingebouwde autocamera's, controllers voor elektrische motorfietsen en waterdichte mini-buitenmodules.
Draden moeten horizontaal langs het PCB-oppervlak of de zijwand van de behuizing lopen om extrusie door de behuizingsafdekking te voorkomen.
Trillingsgevoelige voertuiguitrusting: horizontale bedrading verspreidt de draadtrekkracht weg van PCB-soldeerverbindingen om het risico op pinbreuk te verminderen.
Voordelen: Bespaart enorm verticale installatieruimte, nette zijgeleiding, vermindert overmatig buigen van de draad.
Nadelen: Vereist een gereserveerde horizontale zijruimte voor bedrading; iets lagere bruikbaarheid tijdens blind inbrengen in nauwe caviteiten.

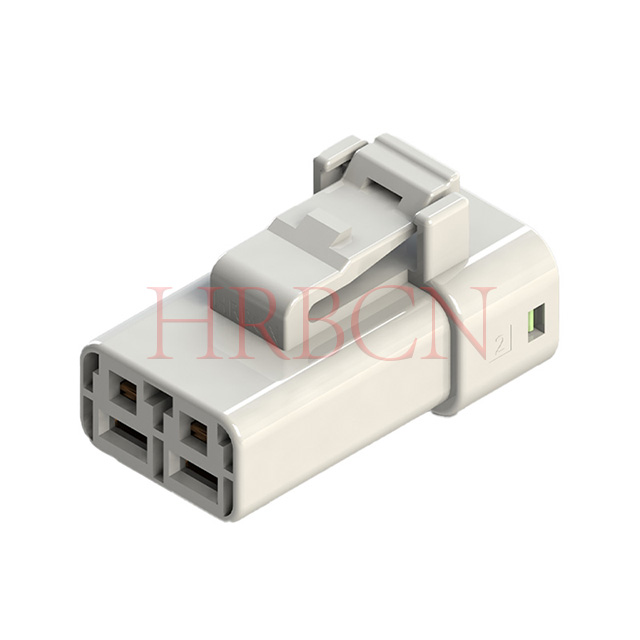

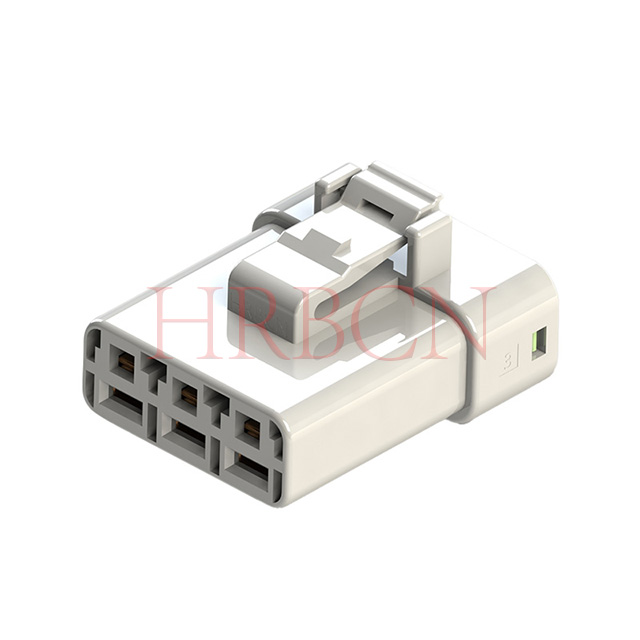

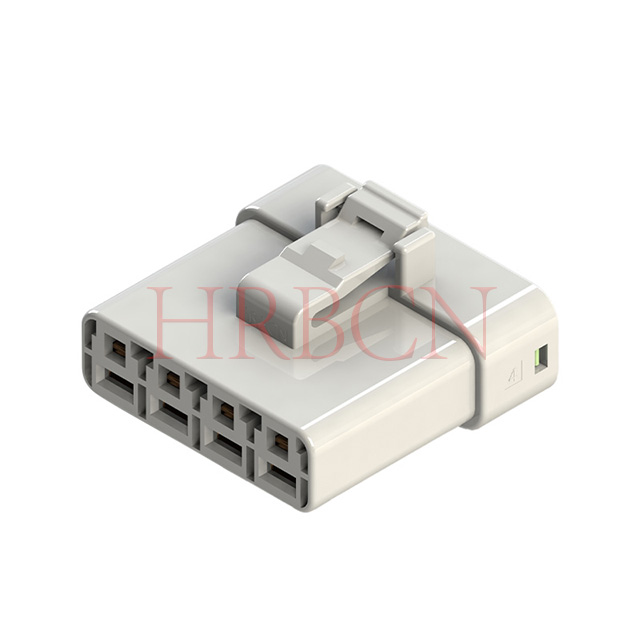

Vraag: Hoe plaats ik gekrompen contacten in de connectorbehuizing?
A: Voordat u de gekrompen contacten aansluit, moet u zowel de connectorbehuizing als de contacten zo oriënteren dat ze goed op elkaar aansluiten. Plaats de behuizing met de vergrendeling naar boven gericht en lijn het contact zo uit dat de tonnaadzijde ook naar boven wijst.
Draai het contact NIET tijdens of na het inbrengen; rotatie kan schade aan de rubberen afdichting veroorzaken of de behuizing doen barsten.

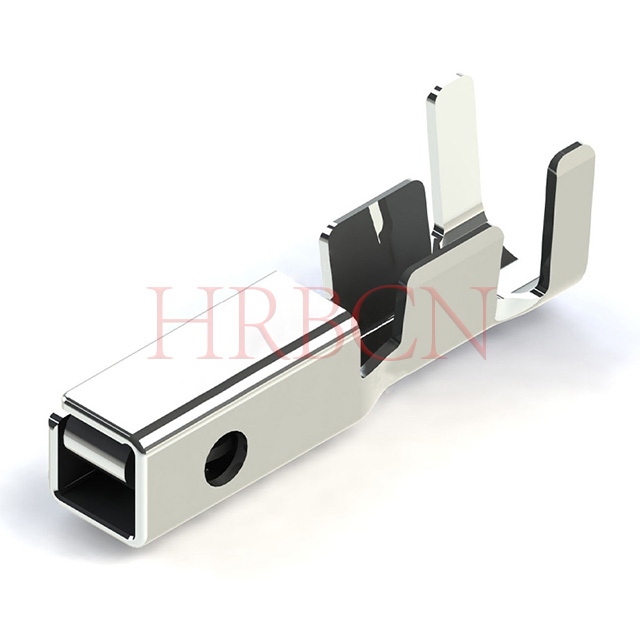

⒈In geval van contact met stopcontact
Stap①: Kantel het gekrompen contact. Laat de punt op de met afdichtingen uitgeruste passende holte rusten. Vouw de afdichtingsopening voorzichtig uit om beschadiging van het bovenoppervlak van de caviteit te voorkomen. Druk de contacttip op de rubberen afdichtingsplaat om het doosvormige deel van het contact in te brengen.
Stap ②: Maak het gekrompen contact recht en steek vervolgens de punt van het kokerprofiel erin. Duw het contact helemaal naar binnen (niet wrikken of onnodige kracht uitoefenen) totdat u een klik hoort.
Stap③: Nadat u een hoorbare klik hoort nadat het contact volledig is ingebracht, trekt u voorzichtig aan de draad om te bevestigen dat het contact veilig is vergrendeld door de behuizingslans.
⒉Bij tabcontact
Stap①: Steek het gekrompen contact recht in de behuizing. Voorkom beschadiging van de omtrek van de met afdichting uitgeruste holte met de contacttip. Als u het contact tijdens het inbrengen in de richting van de vergrendelingszijde van de behuizing kantelt, kan de rubberen afdichtingsplaat worden doorgesneden en kan het contactpunt in een aangrenzende holte terechtkomen. Raadpleeg de onderstaande afbeelding; let goed op de insteekrichting.
Stap②: Duw het gekrompen contact helemaal naar binnen. Wrik niet en oefen geen overmatige kracht uit, stop wanneer u een hoorbare klik hoort.
Stap③: Nadat u een hoorbare klik hoort nadat deze volledig is ingebracht, trekt u voorzichtig aan de draad om te controleren of het gekrompen contact veilig is vergrendeld door de behuizingslans.
Vraag: Hoe u gekrompen contacten uit de behuizing kunt verwijderen nadat ze verkeerd zijn geplaatst
A: Als een gekrompen contact in de verkeerde holte wordt geplaatst, mag de verwijdering alleen worden uitgevoerd door gekwalificeerd personeel. Gebruik de behuizing of de rubberen afdichtingsplaat niet opnieuw nadat deze zijn gebruikt.
Steek het extractiegereedschap vanaf de contactzijde tussen het gekrompen contact en de behuizing. Duw het gereedschap in de richting ① om de behuizingslans los te maken van de contactvergrendelingshaak. Trek vervolgens de draad in de richting ② om het contact uit de behuizing te verwijderen.
Voorzorgsmaatregelen:
Controleer vóór het verwijderen of de punt van het extractiegereedschap volledig in de ruimte tussen het gekrompen contact en de behuizingslans is gestoken.
Voordat u een verwijderd gekrompen contact opnieuw gebruikt, moet u controleren of dit niet vervormd is. Als er enige vervorming op het contact wordt gedetecteerd, vervang het dan door een nieuw exemplaar (opnieuw krimpen is vereist).
Wrik het gekrompen contact niet los met het extractiegereedschap. Als er tijdens het verwijderen wrikken optreedt, vervangt u het contact door een nieuw exemplaar.
Als bij het verwijderen van een contactdoos het uittrekgereedschap per ongeluk in de opening van het contactgedeelte is gestoken, vervang dan het contact door een nieuw exemplaar, ongeacht de insteekdiepte.
Als het gekrompen contact niet kan worden verwijderd, zelfs niet door voorzichtig aan de draad te trekken, oefen dan geen kracht uit om het eruit te trekken. Start de verwijderingsprocedure opnieuw vanaf het begin.
Als het gekrompen contact niet kan worden verwijderd, zelfs niet door voorzichtig aan de draad te trekken, oefen dan geen kracht uit om het eruit te trekken. Start de verwijderingsprocedure opnieuw vanaf het begin.
