Vraag: Wat is de duurzaamheidstestvereiste voor de connector uit de M2532-serie?
A: De gekoppelde connector moet vóór de omgevingstests 50 koppel-/ontkoppelcycli voltooien met een maximale snelheid van 10 cycli per minuut. Na de test mag de maximale contactweerstand niet groter zijn dan 10 mΩ.
Vraag: Wat is de vereiste temperatuurstijging van de M2532-connector?
A: Zorg ervoor dat de connector volledig is aangesloten, geef de maximale nominale stroom door en meet de stijging van de contacttemperatuur. De maximaal toegestane temperatuurstijging bedraagt 30°C.
Vraag: Wat zijn de vereisten voor de trillingstest voor de connector uit de M2532-serie?
A: De gekoppelde connector is getest met 1A DC toegepast. Testfrequentie bereik 50 ~ 1000 Hz binnen 10 minuten, 3 uur voor elke X/Y/Z-as. De kabel moet tijdens de test worden vastgezet.
Eisen na test: Geen uiterlijke schade; contactweerstand ≤10mΩ; discontinuïteit ≤1 microseconde max.
Vraag: Wat zijn de vereisten voor de waterbestendigheidstest voor de connector uit de M2532-serie?
A: De connector wordt in een testkamer geplaatst voor een cyclische watersproeitest.
- Douche AAN: 20 min bij kamertemperatuur
- Douche UIT: 40 min bij 100°C
- Totaal 48 cycli.
Passcriteria: Geen uiterlijke schade; contactweerstand ≤10mΩ.
Vraag: Wat zijn de vereisten voor de vochtigheidstest voor de connector uit de M2532-serie?
A: Volledig gekoppelde connectoren worden gedurende 500 uur blootgesteld aan een temperatuur van 85 ± 2 °C en een relatieve vochtigheid van 90 ~ 95%.
Acceptatiecriteria: Geen uiterlijke schade; contactweerstand ≤10mΩ.
Vraag 1: Wat is het afdichtingsontwerp van connectoren uit de M2532-serie?
A1: M2532 maakt gebruik van geïntegreerde afdichting binnen de afgedichte holte, wat stabiele en betrouwbare waterdichte prestaties levert.

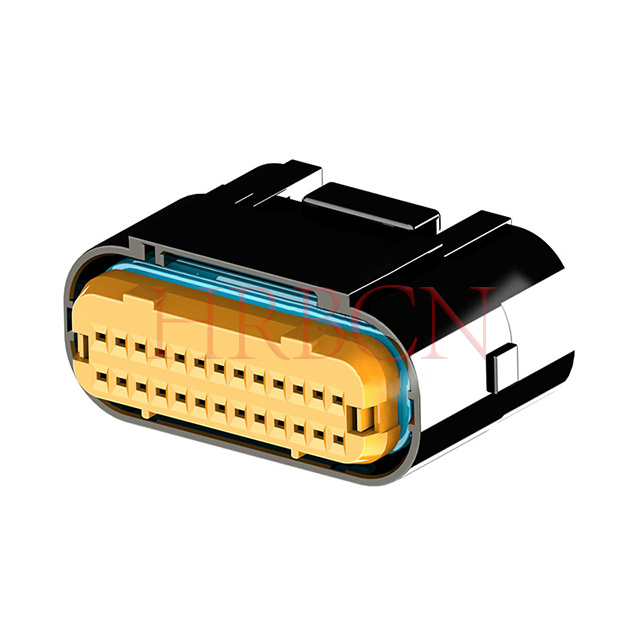

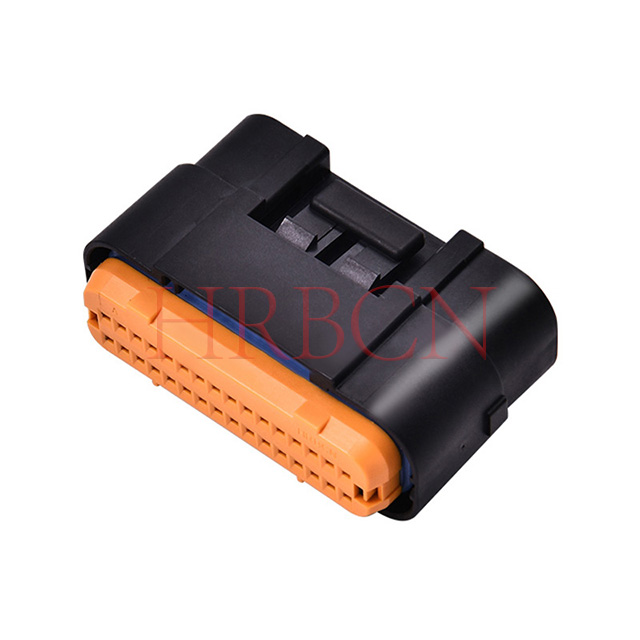

Vraag: Welke pinaantallen en behuizingskleuren zijn beschikbaar voor connectoren uit de M2532-serie?
A: De M2532-serie biedt meerdere pinopties met dubbele rij: 2×9, 2×13, 2×16, 2×17, 2×20. Er zijn twee behuizingskleuren beschikbaar: zwart (achtervoegsel -B) en grijs (achtervoegsel -G).
Vraag: Welke aanbevelingen geeft HRB voor kabelboomfabrikanten bij het assembleren van M2532-connectoren?
A:

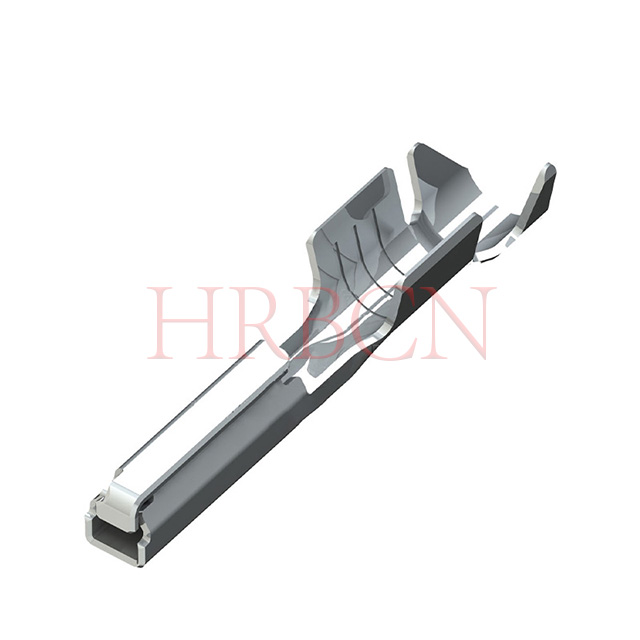

1. De draaddikte en de krimpspecificatie voor de aansluitingen moeten goed op elkaar zijn afgestemd.
2. Controleer vóór montage de juiste functionele holteposities om verkeerde uitlijning te voorkomen.
3. Houd terminals en connectoren tijdens de montage uit de buurt van smeermiddelen, oplosmiddelen en andere schadelijke verontreinigingen.
4. Herwerkte aansluitdraden en connectoren schrapen en scheiden; herwerkte halffabrikaten en connectoren mogen NIET
hergebruikt.
Vraag: Welke aanbevelingen voor OEM-fabrikanten bij het gebruik van M2532-connectoren?
A:
1. Voorkom dat u tijdens de volledige montage van het harnas de pakkingen en afdichtringen aanraakt of beschadigt.
2. Voorkom botsingen tussen connectoren en andere componenten tijdens de montage.

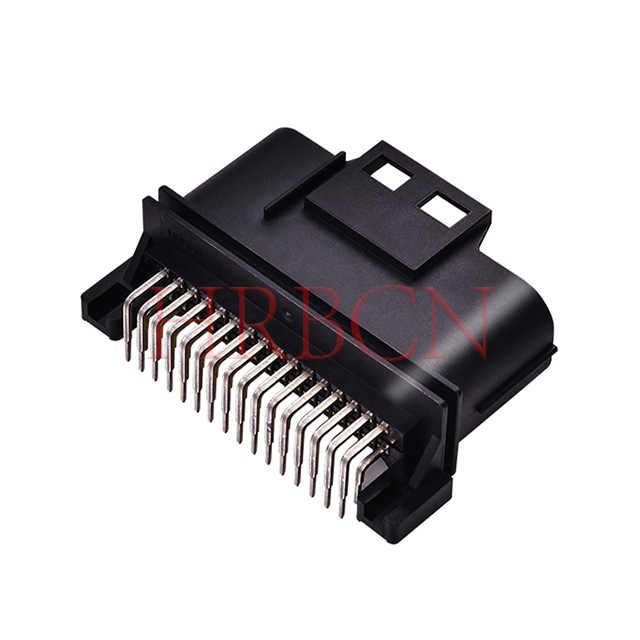

Vraag 2: Wat is de functie van het lokaliseren van palen op de PCB-header?
A2: De positioneringspalen helpen wiebelen en offset na PCB-montage te verminderen, waardoor de algehele stabiliteit van de connector aanzienlijk wordt verbeterd.

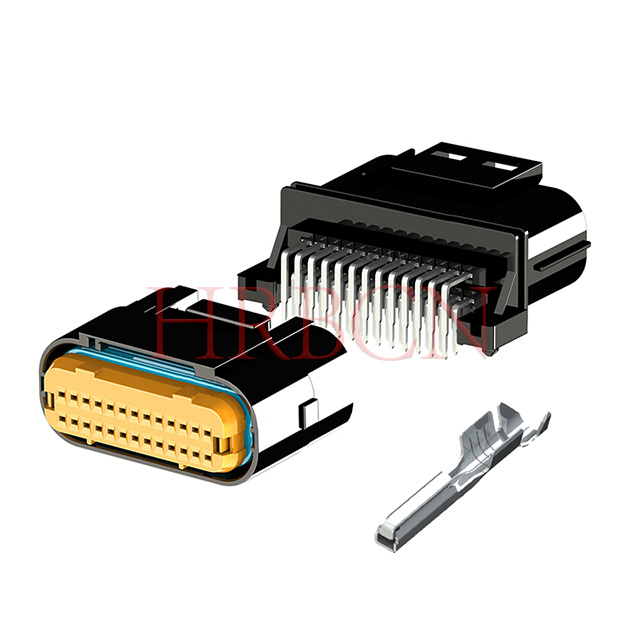

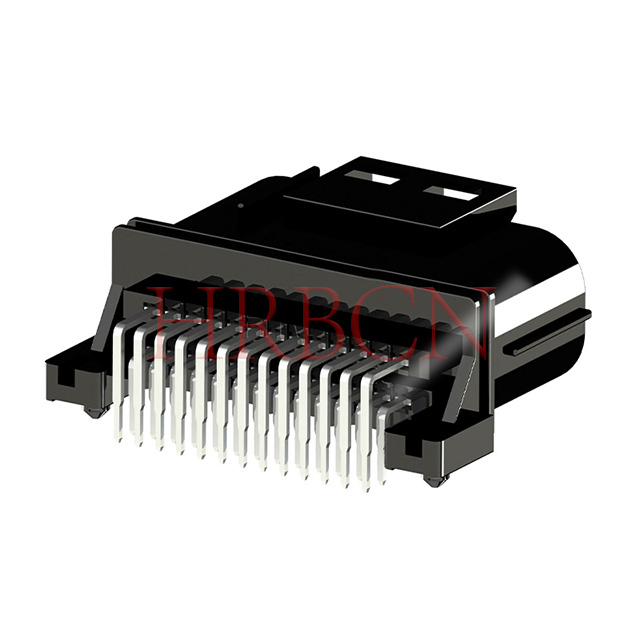

Vraag: Hoe kan ik de M2532-connector aan de kabelzijde koppelen aan de M2531R PCB-header?
A: Lijn de sleutelfuncties van M2532 en M2531R uit. Plaats het parallel met een constante snelheid totdat u ziet dat de primaire vergrendeling volledig is vergrendeld en u een hoorbare klik hoort. Dit bevestigt dat de kabel-naar-bord-koppeling is voltooid.
