Algemene veelgestelde vragen

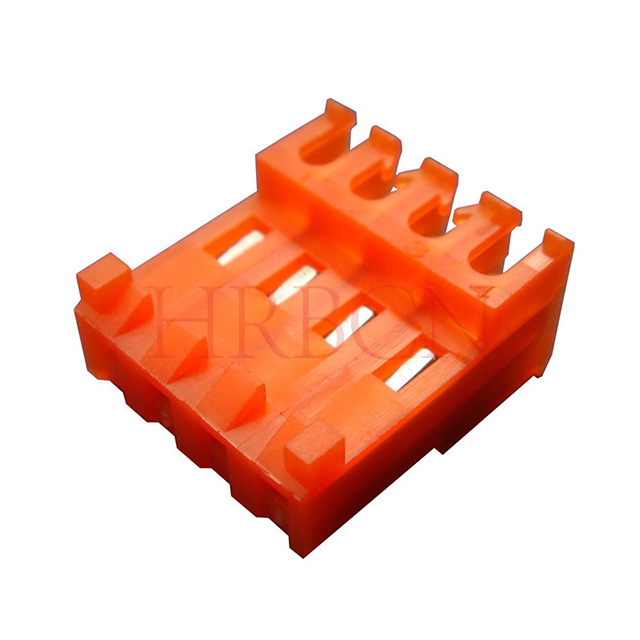

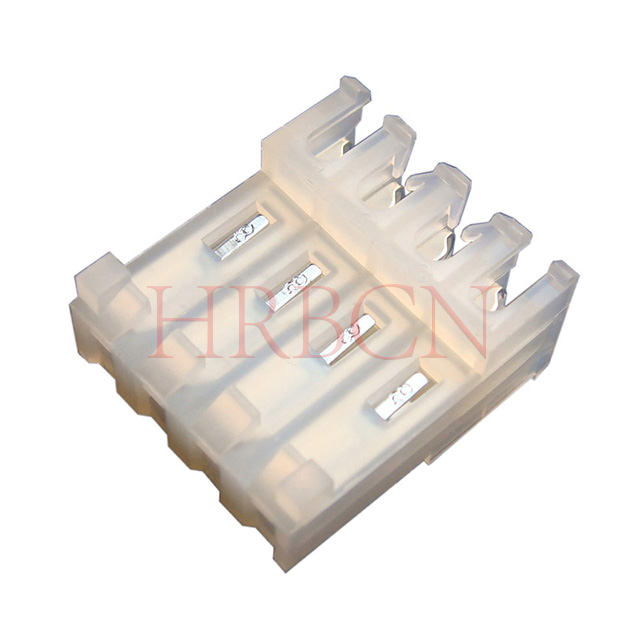

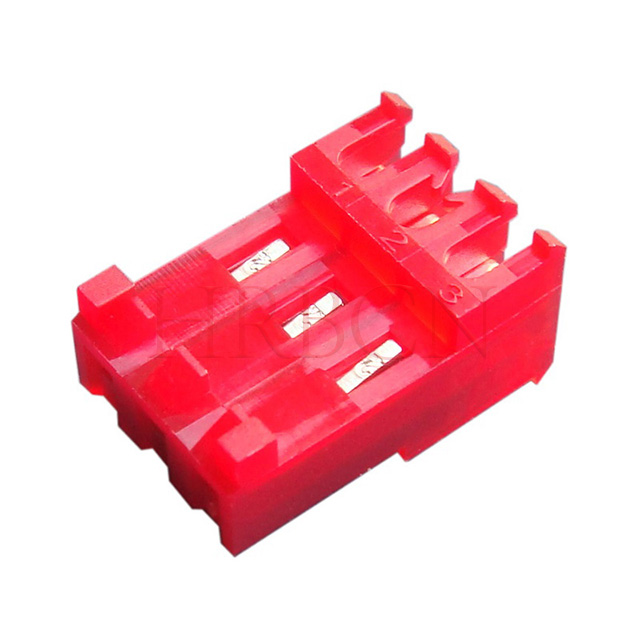

Vraag 1: Wat is het pitch- en pinbereik van de IDC-connector uit de M7060-serie?
A: Het is een doorvoer-IDC-connector met een pitch van 3,96 mm, die 2 tot 24 pinnen ondersteunt voor selectie.
Vraag 2: Welke draaddiktes zijn compatibel met deze connector?

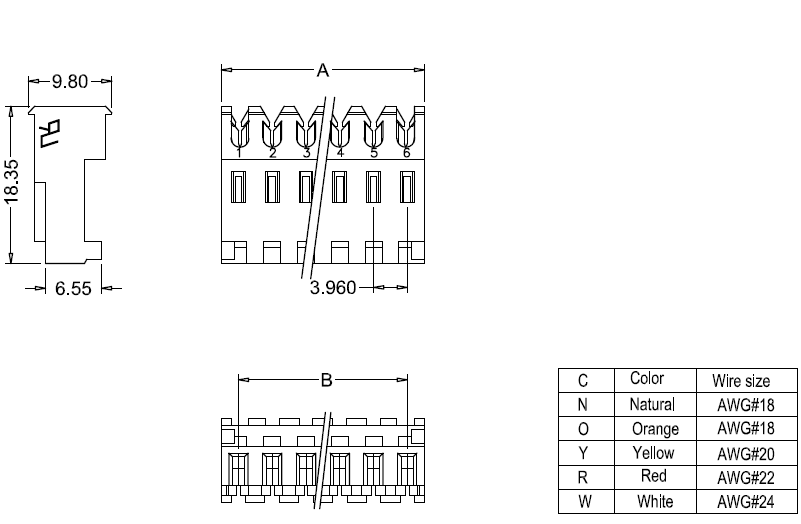

A: Het past op AWG18-, AWG20-, AWG22- en AWG24-draden, die overeenkomen met verschillende kleurcodes van de behuizing.
Vraag 3: Wat zijn de elektrische waarden en werktemperatuur?
A: Nominale stroom: 5A AC/DC; Nominale spanning: 600 V AC/DC; Bedrijfstemperatuur: -25°C tot +85°C.
Vraag 4: Wat zijn de materialen en de vlamvertragende kwaliteit?
A: Behuizing: Nylon66, UL94V-2; Terminal: Fosforbrons met vertinnen of vergulden.
Vraag 5: Wat zijn de functies van polariserende lipjes en vergrendelingshelling?
A: Polariserende lipjes voorkomen omgekeerd inbrengen; vergrendelingshelling zorgt voor een stevige koppeling en voorkomt losse verbinding.
Vraag 6: Is dit een rechte connector? Wat is de oriëntatie?
A: Ja, het is een IDC-connector met een doorvoer van 180° voor indirecte koppeling.
V7: Voor welke toepassingen is de M7060-NCR geschikt?
A: Hoofdzakelijk gebruikt voor draadafsluiting van industriële besturingsapparatuur, huishoudelijke apparaten en algemene elektronische producten.
Vraag 8: Kunt u aangepaste pinaantallen of kleuren verstrekken?

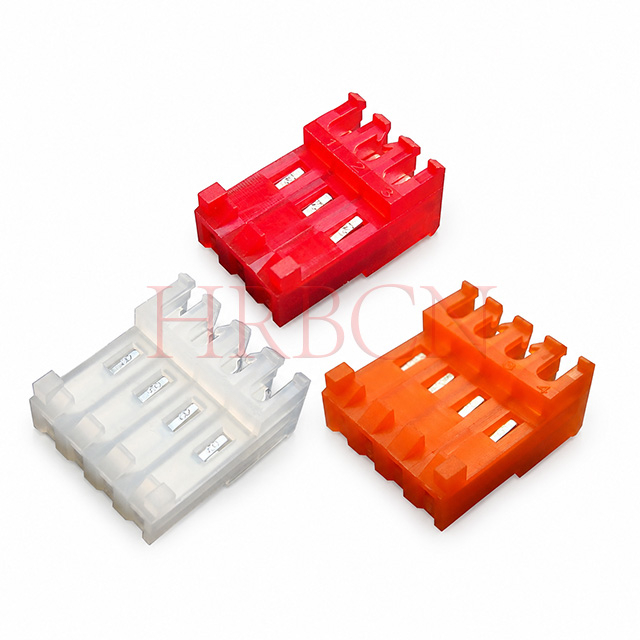

A: Standaardpinnen variëren van 2 tot 24, en er zijn meerdere standaardkleuren beschikbaar. Neem contact met ons op voor niet-standaard maatwerk.
Technische veelgestelde vragen
Vraag 1: Waarom zijn er twee versies van IDC-connectoren: met vergrendelingshelling en zonder vergrendelingshelling?
A: Ze zijn ontworpen om te voldoen aan verschillende mechanische betrouwbaarheids-, kosten- en montagescenario's:
Met vergrendelingshelling: Voeg geïntegreerde vergrendelingsribben toe aan de behuizing voor een fysieke kliksluiting na het koppelen. Het verhoogt de retentiekracht aanzienlijk, is bestand tegen trillingen, trekken aan kabels en verplaatsing door thermische uitzetting, waardoor onbedoelde ontkoppeling wordt voorkomen. Het richt zich op zeer betrouwbare arbeidsomstandigheden.
Zonder vergrendelingshelling: Vereenvoudigde behuizingsstructuur zonder slotklik. Paring is alleen afhankelijk van wrijving tussen terminal en header. Lagere materiaalkosten, kleinere buitenafmetingen en eenvoudigere, volledig automatische montage, ontworpen voor statische, weinig belastende consumentenapparaten voor binnenshuis.
Vraag 2: Wat zijn de praktische toepassingsverschillen tussen de twee typen?
IDC met vergrendelingshelling
Kernvoordeel: sterke anti-vibratie- en anti-loslatingsprestaties, duidelijk hoorbare 'klik' om volledige paring te bevestigen
Typische toepassingen: industriële besturingsapparatuur, motoraandrijfmodules, HVAC-apparaten, stroomregelkasten, draagbare testinstrumenten, apparatuur met frequent transport of mechanische schokken.
Werkomgeving: apparatuur met voortdurende trillingen, temperatuurwisselingen, externe kabelspanning; producten waarbij een losse verbinding veiligheidsrisico's of uitschakeling van apparatuur kan veroorzaken.
IDC zonder vergrendelingshelling
Kernvoordeel: compact formaat, lagere eenheidskosten, soepel inbrengen zonder extra blokkeerweerstand
Typische toepassingen: statische consumentenelektronica binnenshuis, LED-verlichtingsmodules, kleine huishoudelijke apparaten, interne vaste bedrading van printplaten, goedkope digitale accessoires.
Werkomgeving: Statische installatie, geen duidelijke trillingen/schokken, kabels vastgezet met kabelbinders zonder trekkracht, signaaloverdracht met lage vraag.
Vraag 3: Hoe kan ik kiezen tussen IDC-connectoren met vergrendelbare oprit en niet-vergrendelbare oprit?
Volg deze 4 beoordelingsnormen:
Controleer de trillings- en schokconditie
Als het apparaat voortdurend trilt, schokt of regelmatig beweegt → Kies dan voor een vergrendelbare helling
Als het product binnenshuis trillingsvrij wordt bevestigd → Kies dan zonder vergrendelbare oprit
Evalueer het risico op een losse verbinding
Een losse koppeling kan stroomuitval, signaalverlies of veiligheidsrisico veroorzaken → Versie met vergrendeling oprit vereist
Tijdelijke interne bedrading, verwaarloosbare impact, zelfs als deze is losgekoppeld → Niet-vergrendelende versie acceptabel
Kosten- en volumelimiet
Strenge stuklijstkostenbeheersing, compacte behuizingsruimte vereist → Zonder oprit
Lange levensduur, hoge productkwaliteit, kostentolerantie → Met vergrendelingshelling
Assemblage- en productievraag
Massa-geautomatiseerde assemblagelijn die een lage insteekweerstand vereist → Zonder vergrendelingshelling
Handmatige montage, duidelijke klikfeedback nodig om volledige plaatsing te beoordelen → Met vergrendelingshelling
Vraag 4: Heeft het ontwerp van de vergrendelingshelling invloed op de compatibiliteit met bijpassende PCB-headers?
A: Nee. IDC uit de M7060-serie met/zonder vergrendelingshelling heeft een identieke steek, pin-indeling en interne terminalgrootte, volledig compatibel met bijpassende PCB-headers uit de M3965-serie. Alleen de slotstructuur van de buitenste behuizing is anders, geen invloed op de elektrische verbinding of de bijpassende afmetingen.
Vraag 5: Zal de niet-vergrendelende oprit IDC tijdens gebruik gemakkelijk vallen?
A: Het hangt af van de arbeidsomstandigheden. Bij een volledig statische installatie waarbij de kabel is vastgezet met trekontlasting of kabelbinders, kan het wrijvingsbehoud een stabiele verbinding garanderen. Maar bij trillingen, trekkracht of temperatuurwisselingen zal het geleidelijk loskomen en een intermitterende signaalonderbreking veroorzaken. Daarom wordt het niet aanbevolen voor industriële scenario's met hoge betrouwbaarheid.
