P/N-definitie
M20032 -2X N -W
① ② ③ ④

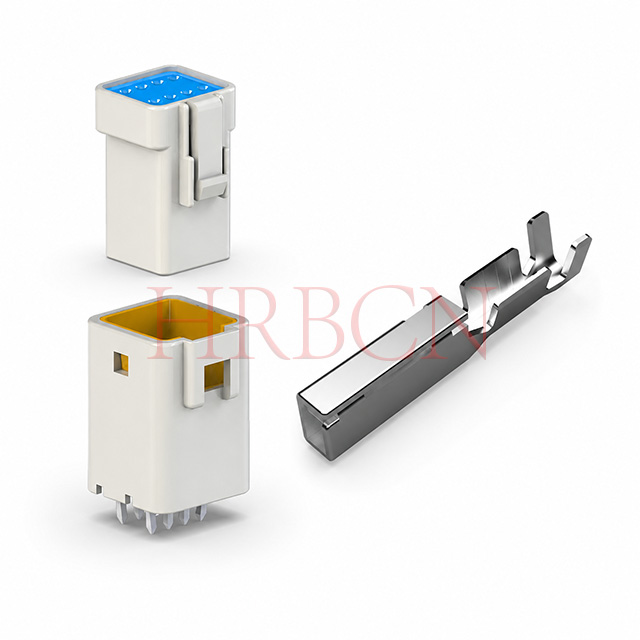

①M20032: HRB-serie, stekker
②2: dubbele rij;
③N: Aantal pinnen per rij 3/4-pins
④W: Kleur behuizing is wit

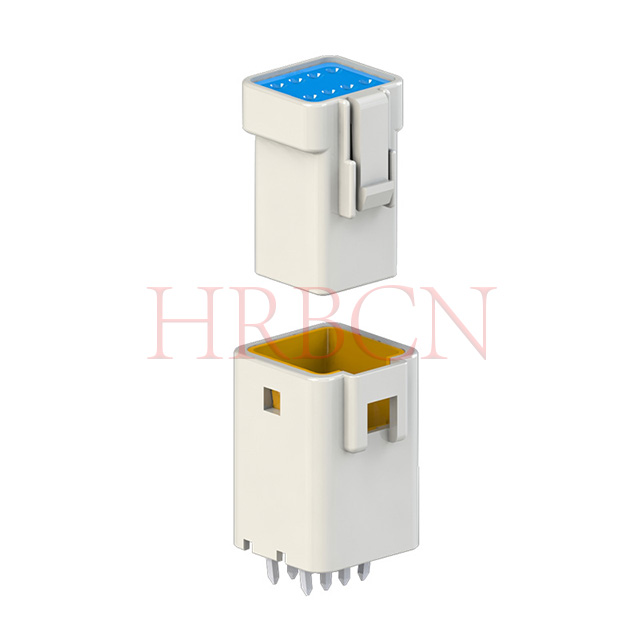

M20036 -2X N -W
① ② ③ ④
①M20036: HRB-serie, 180° PCB-header
② 2: dubbele rij;
③ N: Aantal pinnen per rij 3/4-pins
④W: Kleur behuizing is wit
Belangrijkste kenmerken
IP67 water- en stofdichtheid volgens IEC 60529 voor stoffige en vochtige omstandigheden buitenshuis

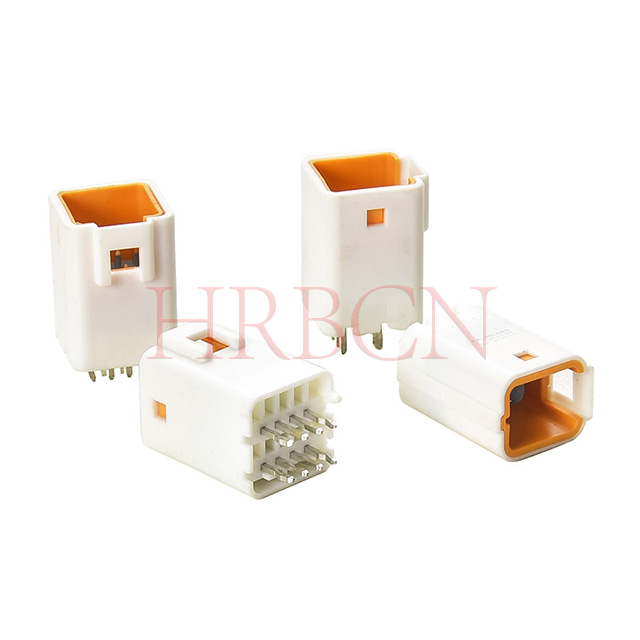

Tweerijige, 180° rechte verticale PCB-header, compacte lay-out met hoge dichtheid voor draad-naar-bord-verbinding op PCB's
Het secundaire TPA-vergrendelingsmechanisme voorkomt dat de terminal losschiet bij trillingen en schokken, voor langdurige betrouwbaarheid van het harnas

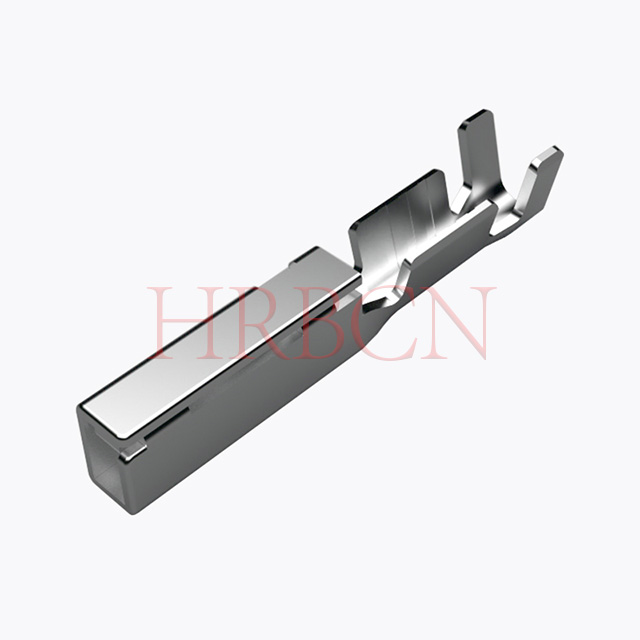

PBT UL94 V-0 vlamvertragende behuizing, vertinde contacten van koperlegering, brede bedrijfstemperatuur: -40℃ ~ +130℃
Nominaal 3A / 100V AC/DC, ondersteunt AWG 22-24 draaddiktes
Geïntegreerde siliconen afdichtingselementen zorgen voor een volledige afdichting wanneer ze volledig zijn aangesloten

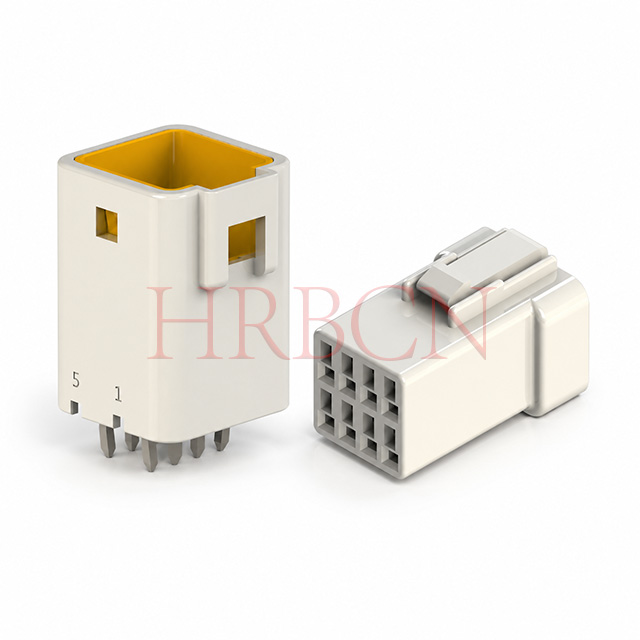

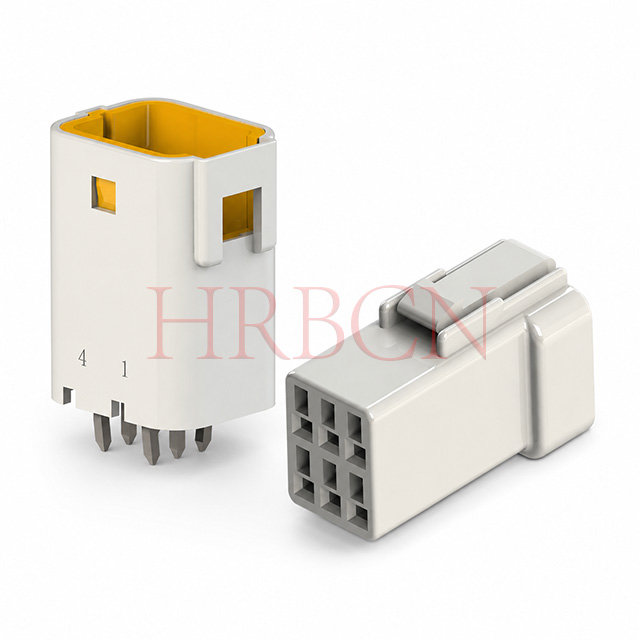

Verkrijgbaar in 2×3-pins, 2×4-pins configuraties met dubbele rij
RoHS- en REACH-compatibel
Toepassingsgebieden
HRB waterdichte connectoren worden op grote schaal ingezet in meerdere toepassingsscenario's onder zware omstandigheden en leveren een stabiel signaal en
krachtoverbrenging voor outdoor- en mobiliteitsgerichte apparaten.
- Buitenuitrusting : Grasmaaiers en andere tuinmachines zijn bestand tegen stof, vocht en schommelingen in de buitentemperatuur.
- 360°-surroundsysteem voor voertuigen : panoramische beeldsystemen voor auto's, betrouwbare verbinding voor camerasignaal in het voertuig
overdragen.
- Landbouw-UAV : drones voor landbouwsproeien, bestand tegen vocht, stof en zware omstandigheden op boerderijen.
- Achteruitkijkcamera voor auto's : kabelboom voor achteruitkijkcamera's voor auto's, stabiele signaaluitvoer voor voertuigzichtcomponenten.
- Outdoorfietsen : E-bikes en outdoorfietsen, duurzame aansluiting voor stroom- en signaalcircuits.
- Elektrische rolstoel : elektrische rolstoelen garanderen een veilige en betrouwbare stroomverbinding voor mobiliteitshulpmiddelen.
