Vraag: Welke koprichting heeft deze dubbele rij 2,0 mm draad-naar-bord waterdichte connector?
A: Deze serie is voorzien van een 180° rechte verticale PCB-header, anders dan de 90° haakse versie. Het is ontworpen voor verticale doorvoer
gaten solderen op printplaten.
Vraag: Welke draaddikte is compatibel met deze waterdichte draad-naar-bord-connector met twee rijen?
A: Het accepteert AWG 22-24-draden. Selecteer bijpassende siliconen draadafdichtingen op basis van de werkelijke buitendiameter van de draad.
Vraag: Behoudt deze tweerijige connector de IP67-prestaties na volledige koppeling?
EEN: Ja. Het behaalt een IP67-classificatie onder IEC 60529 wanneer het volledig is gekoppeld en geassembleerd met bijbehorende draadafdichtingen. Niet geschikt voor
voortdurende onderdompeling in diep water.

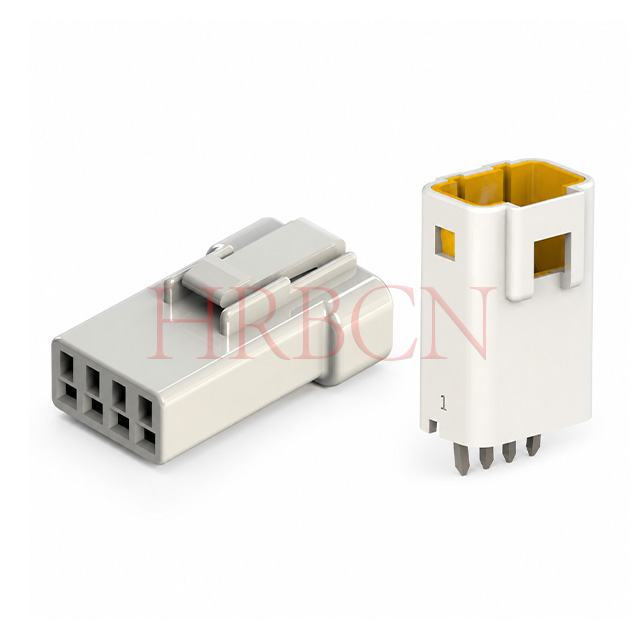

Vraag: Welke pinaantallen zijn beschikbaar voor de M20036‑2XN‑W-serie?
A: Configuraties met twee rijen met 3 pinnen of 4 pinnen per rij zijn beschikbaar, namelijk 2×3-pins en 2×4-pins opties.
Vraag: Wat is de kracht voor het insteken en terugtrekken van deze 2,0 mm waterdichte draad-naar-bord-connector?
A: De maximale insteekkracht per pin bedraagt 8 N, en de minimale uittrekkracht per pin bedraagt 0,98 N. Testomstandigheden: test met ontgrendelde sloten met een snelheid van 5±2 mm/sec. Overmatige koppelkracht kan de behuizing of aansluitingen beschadigen.
Vraag: Hoeveel klemkracht kan de behuizing bieden?
A: De minimale houdkracht van de gekrompen aansluitingen in de behuizing bedraagt 24,5 N. Dit voorkomt dat de aansluitingen losschieten onder invloed van trillingen, schokken en draadtrekspanning. Een onjuiste plaatsing van de terminal zal de retentieprestaties verminderen.
Vraag: Wat is de vergrendelingssterkte van de connectorbehuizing?
A: De sterkte van de positieve vergrendeling van de behuizing ≥50 N, getest door het axiaal trekken van gekoppelde connectoren met een snelheid van 1-5 mm/sec. De robuuste vergrendelingsstructuur zorgt voor een stabiele koppeling onder zware trillingsomgevingen.
Vraag: Welke trillingsbestendigheid biedt deze waterdichte connector van 2,0 mm?
A: De bijpassende connector is bestand tegen trillingen van 10 Hz tot 500 Hz, 15 minuten per cyclus, 12 cycli in elk van de drie onderling loodrechte richtingen (36 cycli in totaal, ongeveer 9 uur). Na testen: geen uiterlijke schade, contactweerstand ≤20 mΩ en tijdelijke discontinuïteit ≤1 microseconde.
Vraag: Welk mechanisch schokniveau kan de connector overleven?
A: Het overleeft een halve sinusschok van 50 g, 11 ms toegepast in de ±X-, ±Y-, ±Z-assen (in totaal 18 schokken). De contactweerstand na de test blijft ≤20 mΩ met een discontinuïteit van ≤1 microseconde, waardoor een betrouwbare signaal-/vermogensoverdracht onder impactomstandigheden wordt gegarandeerd.
Vraag: Hoe presteert de connector onder thermische schokken?
A: Niet-gepaarde exemplaren ondergaan 48 cycli tussen -40 °C en +130 °C met een verblijfsduur van 30 minuten bij elk uiterste. Na testen: contactweerstand ≤20 mΩ, geen diëlektrische doorslag bij 500 V AC en isolatieweerstand ≥500 MΩ, geschikt voor omgevingen met hoge temperaturen.
