Vraag: Wat is de vereiste contactweerstand van deze HRB 2,0 mm draad-naar-draad waterdichte connector?
A: De contactweerstand op laag signaalniveau bedraagt aanvankelijk maximaal 10 mΩ en na het testen maximaal 20 mΩ. Het wordt gemeten onder een droog circuit
omstandigheden: 20 mV max, 10 mA max, met draad- en traceerweerstand uitgesloten van metingen.
Vraag: Welke draaddikte kan deze connector accepteren? Wat is het isolatiediameterbereik?
A: Deze connector ondersteunt draadgeleiders van AWG#22 ~ AWG#24, de buitendiameter van de draadisolatie varieert van 1,3 mm tot
1,7 mm.
Vraag: Wat zijn de temperatuurstijgingsspecificaties voor deze HRB 2,0 mm draad-naar-draad waterdichte connector?
A: De temperatuurstijgingstest wordt uitgevoerd in een laboratoriumomgeving met stille lucht met 22 AWG-draad en een nominale DC-stroom van 3 A. De maximaal toegestane temperatuurstijging ΔT is 30°C.
Vraag: Wat zijn de specificaties voor de insteek- en uittrekkracht voor deze HRB 2,0 mm draad-naar-draad waterdichte connector?
A: De test wordt uitgevoerd met een snelheid van 5 ± 2 mm/sec en alle vergrendelingen zijn uitgeschakeld. Per pin insteekkracht max. 8N, per pin terugtrekkracht min. 0,98N.

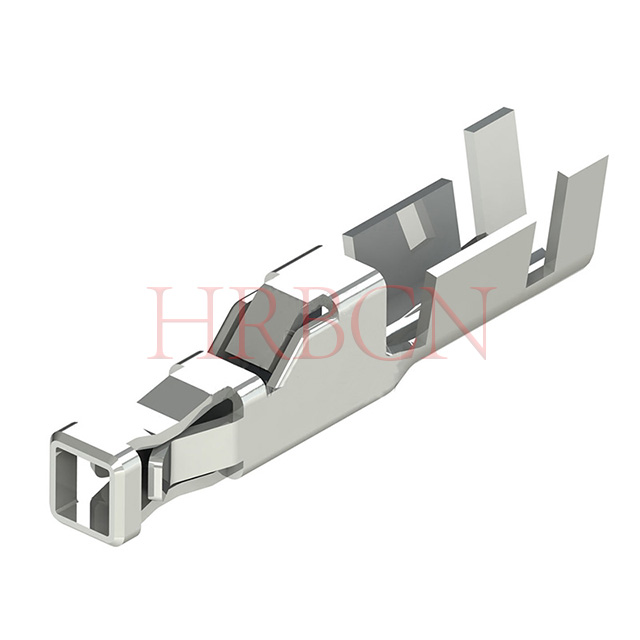

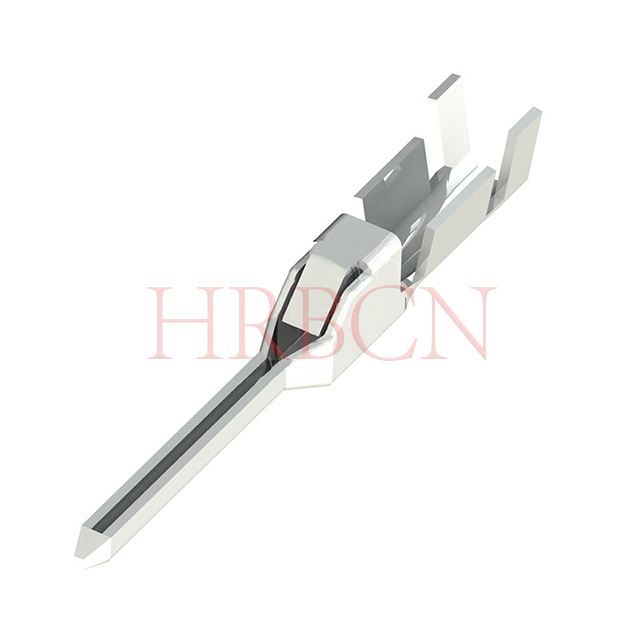

Vraag: Wat is de vasthoudkracht van de krimpaansluiting in de behuizing voor deze waterdichte HRB-connector?
A: De axiale uittrektest wordt uitgevoerd bij 25,4 ± 6 mm/min. De minimale klemkracht in de behuizing bedraagt 24,5 N.
Vraag: Wat is de specificatie voor de sterkte van het behuizingsslot van deze waterdichte HRB-connector?
A: Nadat u de connector hebt aangesloten, oefent u een axiale uittrekkracht uit die tegengesteld is aan de insteekrichting, met een snelheid van 1~5 mm/sec. De slotsterkte ≥ 50 N.
Vraag: Wat zijn de trillingstestvereisten en trillingsklasse voor deze waterdichte HRB-connector?
A: Trillingsklasse V3. Gekoppelde connectoren worden getest op X/Y/Z drie assen. Veeg 10 Hz ~ 500 Hz en terug naar 10 Hz binnen 15 minuten per cyclus, 12 cycli per as (36 cycli totaal), versnelling 98 m/s². Acceptatie: geen schade; aanvankelijke contactweerstand ≤10 mΩ, eindweerstand ≤20 mΩ; elektrische discontinuïteit ≤1 microseconde.
Vraag: Wat zijn de thermische schoktestvereisten voor deze waterdichte HRB-connector?
A: Niet-gemonteerde monsters ondergaan 48 thermische schokcycli tussen -40°C en 105°C, met een verblijftijd van 30 minuten bij elke extreme temperatuur. Acceptatiecriteria: initiële contactweerstand ≤10 mΩ, uiteindelijke ≤20 mΩ; initiële isolatieweerstand ≥1000 MΩ, uiteindelijke ≥500 MΩ; geen storing bij 1000 VAC diëlektrische spanningstest.
Vraag: Wat is de testvereiste voor hittebestendigheid (veroudering bij hoge temperaturen) voor deze waterdichte HRB-connector?
A: Gekoppelde connectoren worden gedurende 240 uur blootgesteld aan 105°C. Acceptatiecriteria: initiële contactweerstand ≤10 mΩ, uiteindelijke contactweerstand ≤20 mΩ.
