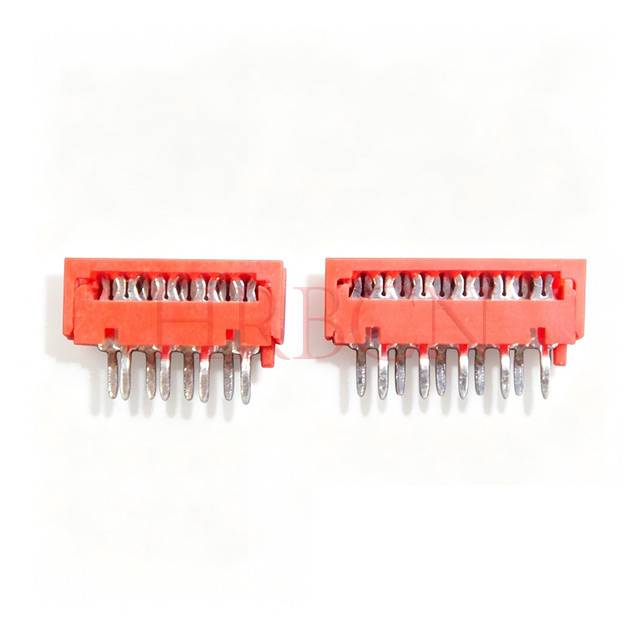

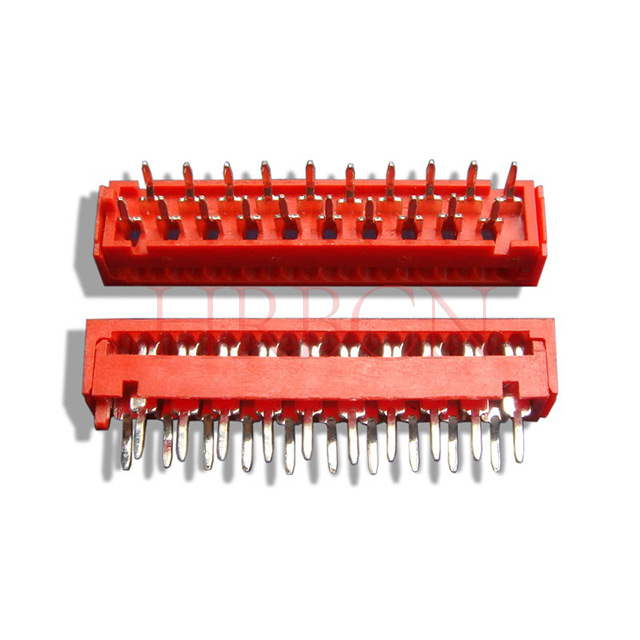

Verticale DIP-kop met dubbele rij van 1,27 mm M2548-2xN(P)

Delen op:

Verticale DIP-kop met dubbele rij van 1,27 mm M2548-2xN(P)

M2548-2xN(P)

Verticale doorlopende header met een hoge dichtheid van 1,27 mm, ontworpen voor IDC-afsluiting van lintkabels. Dubbele rij, DIP-montage, ideaal voor signaalverbindingen met beperkte ruimte in drones, industriële besturingen en consumentenelektronica.

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Model:
M2548-2xN(P)
product Merk:
HRB
product Code:
8536909000

Definitie

Lint-naar-board-connector met een steek van 1,27 mm, DIP, dubbele rijen, 4 tot 24 pinnen

Onderdeelnr.		Dimensions	Onderdeelnr.		Dimensions
TYP UL94V-0	Circuits	Afm: A MAX	TYP UL94V-0	Circuits	Afm:A
M2548-2×2(P)	4	8.60	M2548-2×8(P)	16	23.80
M2548-2×3(P)	6	11.10	M2548-2×9(P)	18	26.30
M2548-2×4(P)	8	13.60	M2548-2×10(P)	20	28.90
M2548-2×5(P)	10	16.20	M2548-2×11(P)	22	31.40
M2548-2×6(P)	12	18.70	M2548-2×12(P)	24	34.00
M2548-2×7(P)	14	21.30

Functies

Steek: 1,27 mm, dubbele rij
Montage: Verticale DIP (Through Hole) voor eenvoudig solderen
Aansluiting: IDC (Insulation Displacement Connection) voor platte kabel/lintkabel
Circuits: 4–24 posities
Nominale stroom: 1A; Nominale spanning: 100V AC/DC
Behuizing: UL94 V-0 voor hoge temperaturen
Aansluitklem: Fosforbrons, vertind voor goede geleiding
Bedrijfstemperatuur: -40℃ ~ +105℃
RoHS-compatibel

Sollicitatie

Drone- en UAV-interne bedrading
Industriële controle- en testapparatuur
Medische apparaten
Consumentenelektronica en huishoudelijke apparaten
Signaalniveau kaart-naar-kabelverbindingen

Vraag: Wat is de steek van deze connector?

A: De connector heeft een standaardsteek van 1,27 mm en een ontwerp met dubbele rij.

Vraag: Welke pintellingen zijn beschikbaar?

A: We bieden meerdere opties, van 2 pinnen tot 16 pinnen, om aan verschillende bedradingsvereisten te voldoen.

Vraag: Welke kleur heeft de isolatiebehuizing?

A: De behuizing is rood en gemaakt van UL94 V-0 vlamvertragend materiaal.

Vraag: Welk montagetype gebruikt deze header?

A: Het is een verticale montage met doorlopende gaten (DIP), geschikt voor golfsolderen en handmatig solderen.

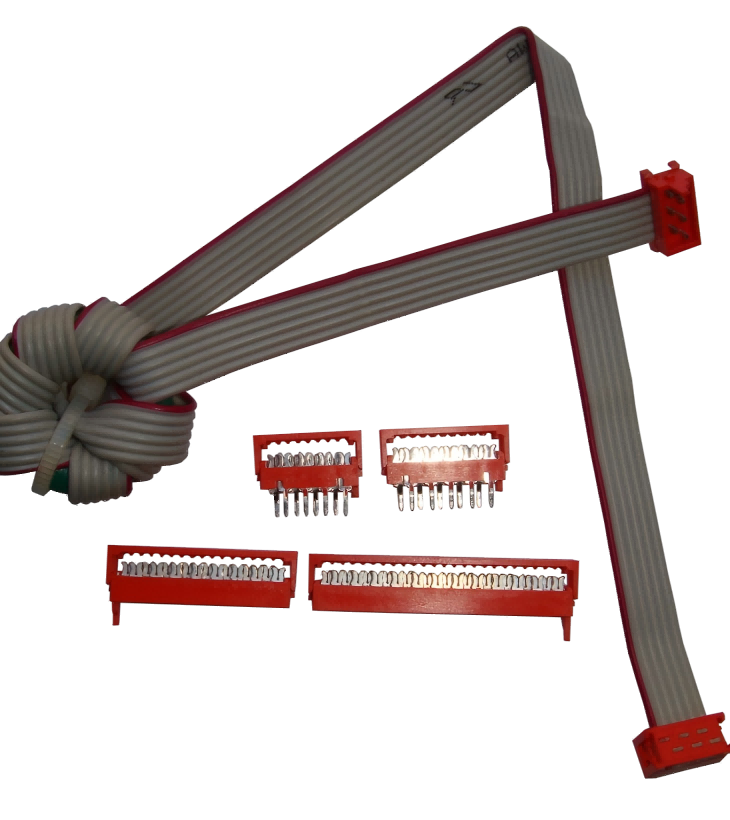

Vraag: Welk type kabel kan worden gecombineerd?

A: Het is ontworpen voor platte lintkabels met IDC-aansluiting, compatibel met 28~30 AWG-kabels.

Vraag: Is het gemakkelijk te monteren?

EEN: Ja. De IDC-structuur maakt een snelle en stabiele kabelverbinding mogelijk zonder ingewikkelde krimpgereedschappen.

Vraag: Wat zijn de nominale stroom en spanning?

A: De nominale stroom is 1A en de nominale spanning is 100V AC/DC. Het wordt voornamelijk gebruikt voor signaaloverdracht.

Vraag: Wat is het bereik van de bedrijfstemperatuur?

A: De werktemperatuur varieert van -40°C tot +105°C, wat gebruik in verschillende zware omgevingen ondersteunt.

Vraag: Van welk materiaal zijn de contacten gemaakt?

A: De contacten zijn gemaakt van fosforbrons en zijn vertind, wat een goede geleidbaarheid en weerstand tegen oxidatie garandeert.

Vraag: Voor welke apparaten wordt deze connector veel gebruikt?

A: Het is ideaal voor industriële automatisering, testapparatuur, robotica, auto-elektronica, audio- en videoapparatuur en consumentenelektronica.

Vraag: Kan het conventionele 1,27 mm IDC wire-to-board-connectoren vervangen?

EEN: Ja. Het volgt universele industriestandaarden en is volledig compatibel met interfaceproducten met dezelfde specificaties.

Vraag: Kunt u aangepaste pincodes verstrekken?

A: Aangepaste service is beschikbaar. Neem contact op met ons team voor uw specifieke wensen.

Vraag: Voldoet het product aan de milieuregelgeving?

A: Alle producten voldoen aan de RoHS- en REACH-normen.
