UL94V-0 dubbele rij kapbehuizing

Beschrijving:

Het HRB 4.14-pitch draad-naar-draad-draad-naar-board-connectorsysteem bestaat uit een connectorbehuizing, een krimpaansluiting en een pinheader (wafer), meestal in mannelijke krimpbehuizing, vrouwelijke krimpbehuizing, vrouwelijke en mannelijke krimpaansluitingen, rechte hoek en verticale pen kop (wafel).

P1020-2xN-NHK (Nylon UL94V-2, natuurlijke kleur) en P1020-2xN-WHK (nylon UL94V-0, witte kleur)  serie is een elektrische behuizing met vrouwelijke connector, drievoudige rij, verkrijgbaar in circuits van 2 polen tot 6 polen, met behulp van de mannelijke terminal uit de T1020-serie (AWG#18-22; AWG#24-26), zowel vertind als verguld voor selectie van de klant), passend bij P1010-2×NNH (Nylon UL94V-2, natuurlijke kleur) en P1010-2×NWH (Nylon UL94V-0, witte kleur)  serie (draad-naar-draad-connector).

technische parameters:

1) Stroomsterkte: 7A AC, DC
2) Spanningsbereik: 600 V AC, DC
3) Bedrijfstemperatuur:V2: -25ºC tot +85ºC
                                           V0: -40ºC tot +105ºC
4) Contactweerstand: maximaal 10 mΩ
5) Isolatieweerstand: min. 1000MΩ.
6) Bestand tegen spanning: 1500V AC/minuut
7) Materiaal: NylonUL94V-2/NylonUL94V-0
8) Vereiste vasthoudkracht voor terminal in behuizing: 4,0 kg (min.)
9) Draadmaat: AWG#18 tot #26
10) cUL-bestandsnr.: E304945

Informatie ordenen:

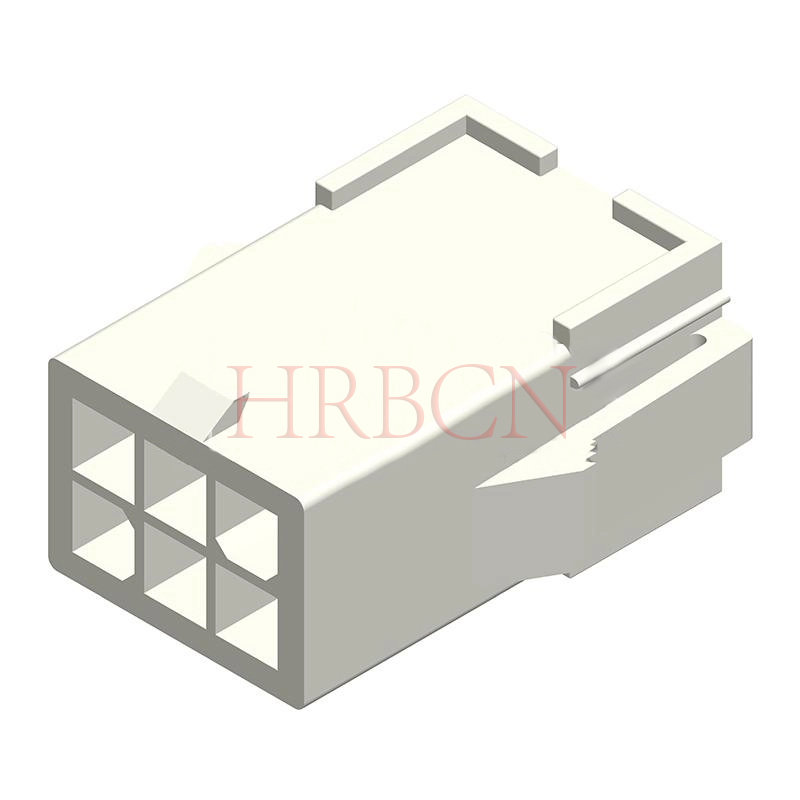

HRB 4,14 mm steek dubbele rij stekkerbehuizing met paneelmontagevleugels, PA 66 UL94V-0, witte kleur, 4 en 6 polen.

P1020-2xN-W-H-K

       ①     ②  ③    ④⑤  ⑥

①:  HRB-productserienummer

②:  pin header rijnummer

③:  aantal circuits/polen per rij

④:  Kleur krimpbehuizing: naturel/wit

⑤: Connectorsoorten: behuizing

⑥: Behuizingsconnector met paneelmontage-oren.

P1020-2XN-NHK&P1020-1xN-NHK&P1020-2xN-WHK&P1020-1XN-WHK catalogus.pdf
