Beschrijving:

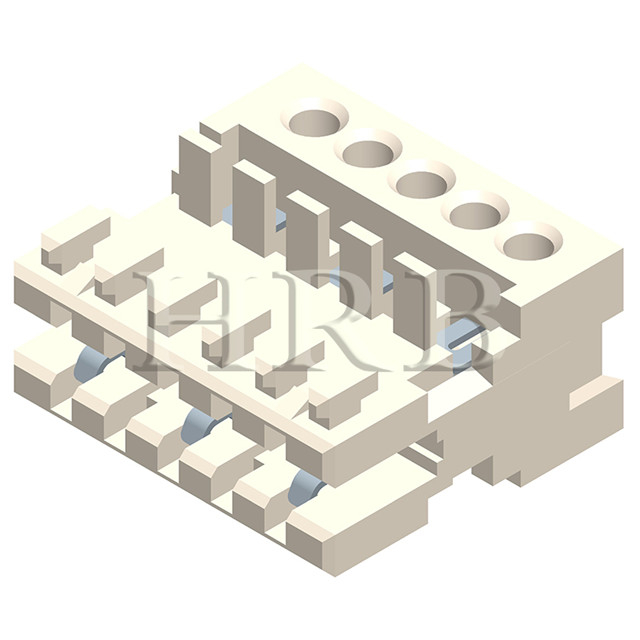

RAST 2,5-connector voor directe en indirecte koppeling, isolatieverplaatsingstechnologie (IDT), met interne vergrendeling, voor individuele kabel
contactsteek 2,5 mm
Direct op PCBA of met pinheaders met externe codering, met externe vergrendeling.Polen nummer van 3 tot 19.
Technische parameters:
1).Stroomsterkte: 3A AC, DC
2).Spanningsbereik: 32 V AC, DC
3).Bedrijfstemperatuur: -40˚C--+120˚C
4).Contactweerstand: maximaal 10 mΩ.
5).Isolatieweerstand: min. 1000MΩ.
6).Bestand tegen spanning: 1400V AC/minuut
7).Materiaal: Behuizing: Nylon66 UL94V-0
Aansluiting: Fosforbrons, vertind
9).Draadbereik: AWG 24 tot 22 GWT:750˚C IEC-60335-1
Informatie ordenen:
M7283-X-XXX-X(X)
① ② ③ ④ ⑤
①: HRB-productserienummer
②: Positienummer(3 t/m 19)
③: Invoercontrolenummer (0000-9999)
④: Verzilverd nummer:
Blanco: vertind.
00H: Selectief verguld 1U''
02H: Selectief verguld 2U''
03H: Selectief verguld 3U''
⑤: Draadbereik:
2: AWG22
4: AWG24
Verpakkingsinformatie:
| Dimensie | SPQ per doos | Doosgrootte (cm) |
| Pos.nr. | A | B |
|
|
| 3 | 5.0 | 10.0 | 3600 stuks | 49×29×9 |
| 5 | 10.0 | 15.0 | 2250 stuks | 49×29×9 |
| 7 | 15.0 | 20.0 | 1800 stuks | 49×29×9 |
| 9 | 20.0 | 25.0 | 1350 stuks | 49×29×9 |
| 11 | 25.0 | 30.0 | 900 stuks | 49×29×9 |
| 13 | 30.0 | 35.0 | 900 stuks | 49×29×9 |
| 15 | 35.0 | 40.0 | 900 stuks | 49×29×9 |
| 17 | 40.0 | 45.0 | 450 stuks | 49×29×9 |
| 19 | 45.0 | 50.0 | 450 stuks
| 49×29×9 |
IDC-voordelen:
1).Tijdens het krimpen wordt de IDC onmiddellijk doorboord, waarbij het oxide op het oppervlak van de draden en aansluitingen wordt verwijderd, om zo een goed contact tussen de geleiders te maken.
2).Vereenvoudig het harnasontwerp
Verminder montagefouten
We kunnen bij de massaproductie van IDC één kleur kiezen, zodat we de voorraad verminderen en verschillende kleuren voor de draden kopen om het materiaalbeheer te vergemakkelijken.Verwerking of 1e krimp, 2e krimp compleet harnas.Elke lijn komt overeen om verwarring te voorkomen, gaten gegenereerd door elektrische signaalfouten.
3).Tot nu toe is het gebruik van IDC geoptimaliseerd voor vooraf geïnstalleerde, direct in de fabriek afgewerkte harnasassemblage, en verschillende waterdichte haken die zijn ontworpen om de afhankelijkheid van geschoolde werknemers te minimaliseren om het eindproduct te assembleren, volgens de productstructuur kunnen eindproducten worden geassembleerd en de kosten worden verlaagd.
4).We hebben rekening gehouden met de daaropvolgende wereldwijde wijdverbreide toepassing, dat wil zeggen dat alle metalen onderdelen zijn ingebed in plastic behuizingen, om botsingen in de lokale en internationale transportdruk te voorkomen, waardoor schade en vernietiging van de IDC-connector ontstaat, waardoor transportverliezen worden verminderd.
Toepassing van IDC Rast-producten:
| 1. Computerindustrie: | desktops, notebooks, tablet-pc's, servers, enz. |
| 2. Kantoorartikelen: | kopieerapparaten, printers, scanners, faxapparaten, enz. |
| 3. Communicatie: | videotelefonie, openbare telefonie, glasvezelkrimp, enz. |
| 4. Financiële zaken: | Geldautomaten, POS-machines, vijfhandtekeningenrecorder, enz. |
| 5. Huishoudelijke apparaten: | wasmachines, vaatwassers, stofzuigers, loopbanden, slimme meters, koffiezetapparaat. |
| 6. Auto-industrie: | stuurbekrachtiging, elektrische stoelen, geluid, verlichting, EPS, OPS, etc.
|
