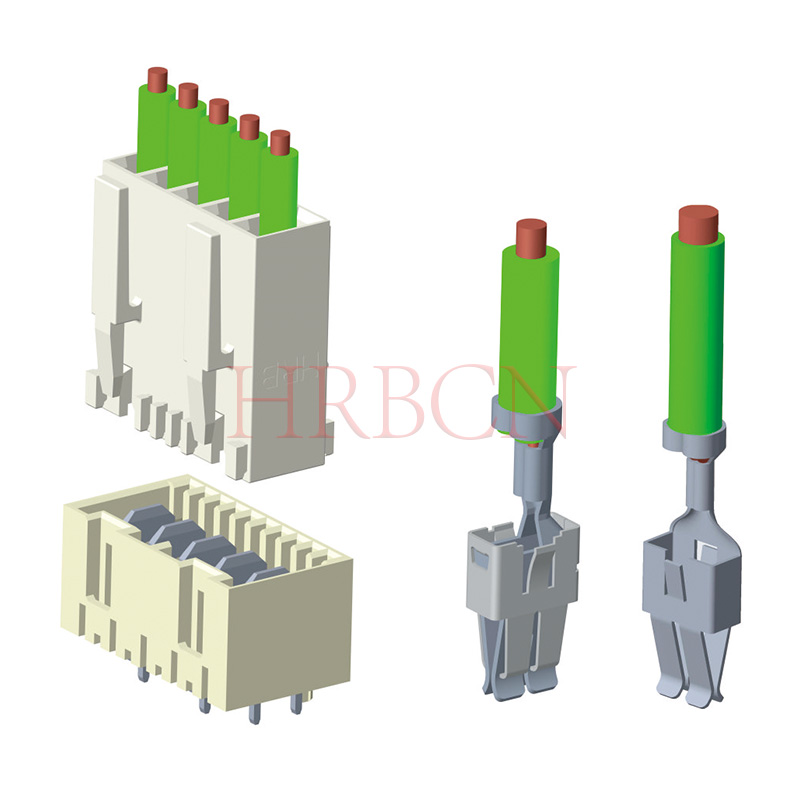

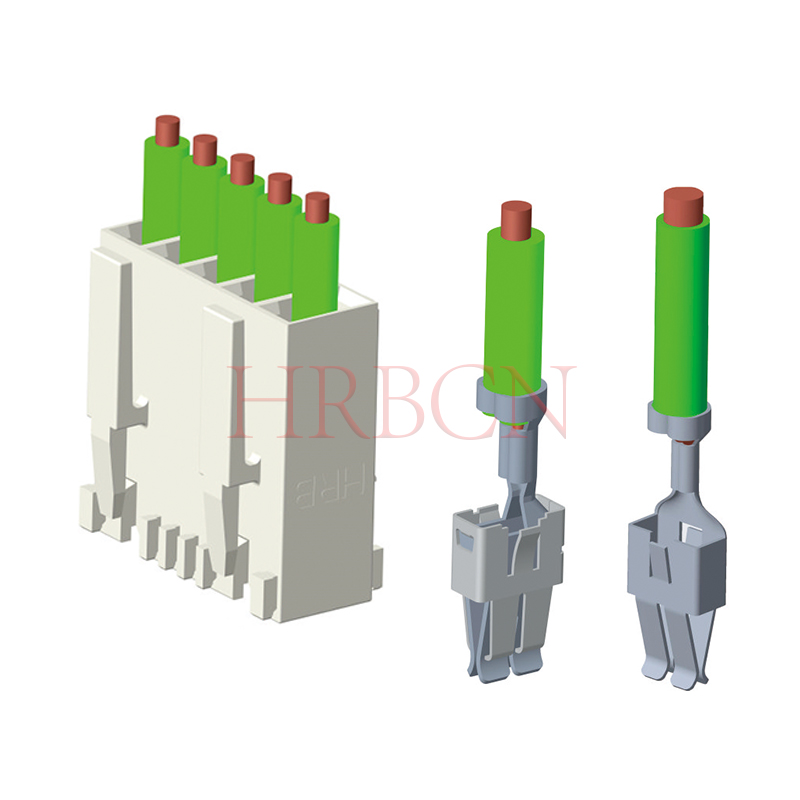

RAST 5 stekkerdoos krimpbehuizing | Draad-naar-kaartconnector - HRB

P5012-XW-XXX-X, T8800XX-XX
Indirecte connectorbehuizing met crimpaansluiting, interne vergrendeling, steekbaar op RAST 5-polige headers
Beschikbaarheid Status:
Hoeveelheid:
Inquiry Voeg toe aan mandje

  • P5012-XW-XXX-X, T8800XX-XX

  • HRB

  • 8536909000

P/N-definitie

P5012 -X -B -XXX -XX

   ①      ② ③    ④    ⑤

①:  serienummer HRB-artikel

②: Aantal pinnen: 2-8

③: Kleur behuizing: Wit

④: Sleutelcode: 000-999

⑤: Slotcode: A0, A1, A2, B0, B1, B2, enz.


T8800BS -X

   ①           ②

①:  serienummer HRB-artikel

②: Draadmaat


Met betrekking tot de krimpbehuizingen en aansluitklemmen uit de P5012- en T8800BS-serie vindt u hieronder voorbeelden van sleutelconfiguraties. Andere standaard sleutelopties zijn op aanvraag verkrijgbaar. Neem voor meer informatie contact op met HRB-verkoop.

Aantal pinnen

(2-8 pinnen)

HRB P/ N

Voorbeelden van sleutelen

 Hoogte (mm)
2

P5012-2-W-000-A0

P5012-2-W-022-A0

P5012-2-W-041-A0

enz.

 5.0
3

P5012-3-W-001-A0

P5012-3-W-034-A0

P5012-3-W-042-A0

enz.

 5.0


HRB P/N

SPQ/Spoel (stuks)

 Draad maat
T8800BS-2

2500

 0,5-1,0 mm2
T8800BS-2-K

2500

 1,0-2,5 mm2
T8800BS-2A-K

2500

 2,5-4,0 mm2

Technische parameters

P5012-serie Behuizing:

  • Bedrijfstemperatuur: -40℃~+120℃

  • Isolatieweerstand: min. 1000 mΩ.

  • Materiaal: Behuizing: Nylon66 UL94V-0

  • GWT: 750℃ IEC-60335-1

T8800-serie terminal:

  • Stroomsterkte: 7A AC/DC Max.

  • Spanningsbereik: 250 V AC/DC Max.

  • Contactweerstand: maximaal 10 mΩ.

  • Materiaal: Messing, Vertind.

Parende onderdelen

HRB RAST 5.0 M940X  -serie pinheader

M5012





Naleving

  • EU RoHS-richtlijn (EU) 2015/863 tot wijziging van bijlage II bij Richtlijn 2011/65/EU

  • Richtlijn autowrakken (2000/53/EG)

  • AfPS GS 2019: 01 PAK-polycyclische aromatische koolwaterstoffen (PAK's)

  • Europese Verordening POP’s (EU) 2019/1021

  • Europese Verordening POP’s (EU) 2024/2570

  • Europese Verordening POP’s (EU) 2025/718

  • Europese Verordening POP’s (EU) 2023/1608

  • Europese Verordening POP’s (EU) 2019/1021

  • Europese Verordening POP’s (EU) 2025/843

  • Europese Verordening POP’s (EU) 2025/1930

  • Verordening (EG) Np 1907/2006 betreffende REACH

  • Voorstel 65 van VS-Californië

Productcertificaten

Veiligheidsgoedkeuringen en certificering:  UL&cUL;

UL-brandbaarheidsklasse: UL 94V-0



De RAST 2,5-pins headers worden breed toegepast in diverse vakgebieden, waaronder met name:

  1. Huishoudelijke apparaten: HVAC-systemen, koelkasten, wasmachines, vaatwassers, ovens en waterverwarmers, ter ondersteuning van stabiele en betrouwbare board-to-bedradingverbindingen voor huishoudelijke elektrische besturingssystemen.

  2. Automotive: elektrische systemen van voertuigen, inclusief verlichting, sensoren, actuatoren, interieurelektronica en hulpmodules, die veilige verbindingen garanderen onder trillingen en hoge temperaturen.

  3. Industriële besturingen: motoren, aandrijvingen, voedingen, PLC's, sensoren en bedieningspanelen, die efficiënte en foutbestendige verbindingen bieden voor industriële automatiseringsapparatuur.

  4. Elektronica en gebouwbeheer: slimme meters, lichtbediening, HVAC-controllers en elektrische huishoudelijke apparaten, die een stabiele signaaloverdracht leveren met sleutel- en vergrendelingsstructuren.

Algemeen gebruik: Geschikt voor laagspanningsstroom- en signaalverbindingen in compacte ruimtes, veel gebruikt in huishoudelijke apparaten, auto-, industriële en slimme apparatuur met hoge eisen aan betrouwbaarheid en anti-mismating.
