Hoe u RAST-connectoren selecteert voor LED- en commerciële verlichtingssystemen

Commerciële verlichtingsassemblages met grote volumes vereisen absolute precisie. Eén enkele aansluitfout of thermische storing in een connector brengt de hele installatie in gevaar, wat leidt tot enorme verstoringen van de installatie. Standaard pinheaders en LED-stripconnectoren van consumentenkwaliteit missen de retentiekracht, polarisatie en thermische veerkracht die nodig zijn voor zware commerciële omgevingen. Wanneer u duizenden armaturen in een magazijn of winkelruimte installeert, kunt u niet vertrouwen op wrijvingssluitende componenten die na verloop van tijd los trillen. Ingenieurs moeten de behoefte aan snelle, geautomatiseerde assemblage in evenwicht brengen met strikte veiligheidsvoorschriften, zoals het testen van gloeidraad, en mechanische betrouwbaarheid op de lange termijn. Standaardisatie op een RAST-connectorsysteem (Raster Anschluss Steck Technik) vermindert assemblagefouten en vermindert de overhead van handmatige arbeid op de productielijn drastisch. In deze gids worden de technische evaluatiecriteria uiteengezet voor het selecteren van RAST-connectoren voor LED- en commerciële verlichting, afgestemd op specifieke eisen op het gebied van vermogen, pitch, routing en gereedschap.

Belangrijkste afhaalrestaurants

• Pitch dicteert stroom: RAST 2,5 mm-connectoren zijn optimaal voor signaal- en energiezuinige LED-arrays, terwijl RAST 5,0 mm-systemen de primaire stroomvoorziening verzorgen (tot 16 A).

• Beëindigingsmethode: IDC-technologie (Insulation Displacement Contact) in RAST-systemen verkort de montagetijd drastisch in vergelijking met traditioneel krimpen, hoewel hiervoor een nauwkeurige afstemming van de draaddikte vereist is.

• Foutpreventie: Ingebouwde polarisatie- en sleutelopties voorkomen verkeerde koppelingen tijdens snelle montage, een cruciale factor voor het verminderen van defectpercentages in de commerciële verlichtingsproductie.

• Over naleving kan niet worden onderhandeld: Commerciële verlichtingsconnectoren moeten voldoen aan specifieke diëlektrische en ontvlambaarheidsnormen, inclusief UL/CSA-classificaties en IEC-gloeidraadvereisten.

De rol van RAST-connectoren bij de assemblage van commerciële verlichting

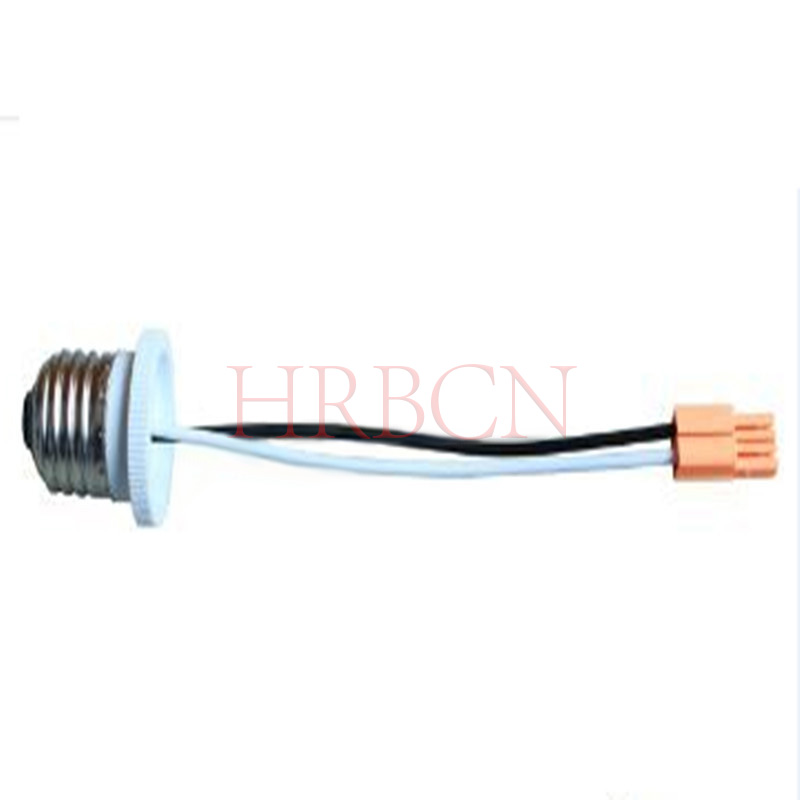

RAST-connectoren bieden betrouwbare elektrische verbindingen voor commerciële verlichtingssystemen en ondersteunen een veilige montage, trillingsbestendigheid en efficiënte installatie. Hun gestandaardiseerde ontwerpen, vergrendelingsmechanismen en foutbestendige functies maken ze geschikt voor industriële en commerciële verlichtingstoepassingen.

Belangrijkste vereisten voor commerciële verlichtingsconnectoren

Waarom RAST-connectoren geschikt zijn voor commerciële verlichting

RAST-connectoren combineren duurzame thermoplastische behuizingen, veilige paringsontwerpen en gestandaardiseerde steekconfiguraties om betrouwbare verlichtingsverbindingen te ondersteunen. Ze helpen montagefouten te verminderen en stabiele elektrische prestaties te behouden in magazijnen, winkels en industriële omgevingen die worden blootgesteld aan trillingen en temperatuurveranderingen.

RAST versus standaard LED-connectoren voor consumenten

Toepassingen in commerciële verlichting

Op RAST gebaseerde commerciële verlichtingsconnectoren kunnen LED-drivers, verlichtingsbesturingskaarten, industriële hoogbouwarmaturen en modulaire verlichtingsassemblages ondersteunen. Hun compacte structuur en betrouwbare koppelingsfuncties helpen de bedrading, het onderhoud en de grootschalige productie te vereenvoudigen.

Belangrijkste conclusie: RAST-connectoren bieden een praktische oplossing voor commerciële verlichtingsfabrikanten die op zoek zijn naar veilige verbindingen, consistente montagekwaliteit en efficiënte productie. Bij de definitieve selectie moet rekening worden gehouden met de elektrische specificaties, het vergrendelingsontwerp, de omgevingsomstandigheden en de compatibiliteit van de armatuur.

RAST 2.5 versus RAST 5.0: Categoriseren van de pitch- en stroomvereisten

Het selecteren van de juiste steek is de fundamentele stap bij het specificeren van een RAST-connector . De industrie vertrouwt voornamelijk op twee gestandaardiseerde dimensies om te voldoen aan specifieke architectonische verlichtingsbehoeften, waarbij ruimtelijke beperkingen in evenwicht worden gebracht met de vereisten voor stroomvoorziening. Steek verwijst naar de exacte hart-op-hart afstand tussen de contactpinnen.

RAST 2,5 mm pitch-systemen

RAST 2,5 mm-systemen zijn ontworpen voor toepassingen met hoge dichtheid en laag vermogen waarbij boardvastgoed kostbaar is. Deze connectoren zijn de optimale keuze voor signaalroutering, adresseerbare LED-gegevenscontrole en secundaire circuits met laag vermogen binnen complexe armatuurontwerpen. Door dunne 3-pins consumentenconnectoren te vervangen door een RAST 2.5-header, verkrijgen fabrikanten mechanische vergrendeling zonder dat dit ten koste gaat van de interne ruimte. Ze passen gemakkelijk in smalle aluminium profielen en laagprofiel troffers.

De huidige beperkingen voor de steek van 2,5 mm liggen doorgaans tussen 2A en 4A, afhankelijk van de specifieke draaddikte en de nominale omgevingstemperatuur. Ze zijn over het algemeen geschikt voor draaddiktes tussen 22 AWG en 24 AWG. Dit maakt ze ongeschikt voor primaire stroomvoorziening in armaturen met een hoog lumenvermogen, maar wel perfect voor besturingssignalen. Ruimtebeperkingen dicteren het gebruik van de 2,5 mm-standaard. Ze zijn ideaal voor LED-armaturen met laag profiel, compacte interne drivers en strakke architectonische extrusies waarbij elke millimeter vrije ruimte invloed heeft op de uiteindelijke esthetiek van de armatuur.

RAST-systemen met een steek van 5,0 mm

Wanneer de toepassing een robuuste krachtoverbrenging vereist, zijn RAST-systemen met een steek van 5,0 mm de verplichte standaard. Deze grotere connectoren zijn speciaal ontworpen voor hoofdstroomvoorziening, kritische driver-naar-board-verbindingen en het doorlussen van commerciële armaturen over lange architectonische trajecten. De grotere afstand van 5,0 mm tussen de pinnen voorkomt elektrische vonken bij hogere spanningen, waardoor een veilige werking in veeleisende circuits wordt gegarandeerd.

Standaard RAST 5.0-systemen leveren comfortabel tot 10,0 A en accepteren doorgaans draaddiktes van 14 AWG tot 18 AWG. Moderne commerciële verlichting vereist vaak een nog grotere capaciteit voor uitgebreide magazijngangen of verlichtingsroosters in supermarkten. Gespecialiseerde varianten met hoog vermogen verleggen deze grenzen nog verder en leveren tot 16,0 A, afhankelijk van de specificaties van de fabrikant en de toegepaste draaddikte. Dankzij deze krachtige capaciteit kunnen ingenieurs langere, continue verlichtingsreeksen ontwerpen met één enkele voeding, waardoor het totale aantal benodigde drivers in een plafondplenum wordt verminderd.

De duurzaamheid neemt toe met een voetafdruk van 5,0 mm. De behuizingen zijn voorzien van dikkere thermoplastische wanden en de interne contacten zijn ontworpen om hogere mechanische spanningen tijdens paringscycli aan te kunnen. Deze robuuste constructie dissipeert de thermische belasting die wordt gegenereerd door stromen van 16 A, waardoor de plastic degradatie wordt voorkomen die inferieure connectoren na jaren van continu gebruik teistert.

Technische evaluatieafmetingen voor LED-verlichtingsconnectoren

Het vertalen van specifieke connectorspecificaties naar betrouwbaarheid in het veld vereist een rigoureuze technische evaluatie. Ingenieurs moeten de fysieke kenmerken van LED-verlichtingsconnectoren rechtstreeks in verband brengen met de gewenste operationele resultaten, waarbij de nadruk ligt op aansluitmethoden, vergrendelingsbeveiliging, routeringsflexibiliteit en materiaalconformiteit.

Typen aansluitingen: IDC versus krimp

De methode die wordt gebruikt om de draad aan het connectorcontact te bevestigen, heeft een fundamentele invloed op zowel de montagesnelheid als de betrouwbaarheid op lange termijn. De industrie standaardiseert op twee primaire technologieën: Insulation Displacement Contact (IDC) en traditioneel krimpen.

Evalueer IDC-technologie voor geautomatiseerde, snelle beëindiging. IDC-machines drukken de ongestripte draad rechtstreeks in een speciaal V-vormig contactblad. Dit mes snijdt door de isolatie en grijpt de interne koperen geleider vast, waardoor een zeer betrouwbare, gasdichte koude las ontstaat die bestand is tegen oxidatie. IDC vermindert de handmatige arbeid drastisch, elimineert de noodzaak voor draadstripstations en garandeert een uniforme kwaliteit over duizenden eenheden. De machine dicteert de exacte insteekdiepte, waardoor menselijke fouten uit de vergelijking worden verwijderd.

Evalueer krimptechnologie voor gespecialiseerde productieruns met lagere volumes of omgevingen met extreme trillingen. Krimpen vereist het strippen van de draad en het mechanisch samendrukken van een metalen vat rond de blootliggende strengen. Terwijl langzamere en arbeidsintensievere, gekrompen verbindingen een grotere variatie in draaddiktes en isolatiediktes mogelijk maken. Dit biedt flexibiliteit tijdens prototyping, op maat gemaakte armatuurmontage of bij het omgaan met ongewoon dikke siliconen draadmantels.

Vergrendelingsmechanismen en retentiekracht

Per ongeluk loskoppelen tijdens installatie, routineonderhoud of als gevolg van trillingen in de omgeving van het gebouw veroorzaken onaanvaardbare stilstand van de installatie. Analyseer de noodzaak van actieve grendels versus wrijvingssloten op basis van de installatieomgeving. Wrijvingssloten zijn uitsluitend afhankelijk van de goede pasvorm tussen de plastic behuizing en de pinnen. Door jarenlang thermisch fietsen zet dit plastic uit en trekt het samen, waardoor uiteindelijk de grip losser wordt. Voor actieve vergrendelingen is het nodig dat een fysiek mechanisme wordt ingedrukt voordat de connector kan worden gescheiden. Dit garandeert dat de verbinding veilig blijft, ongeacht externe mechanische belasting, zwaartekracht of onbedoelde kabeltrekkingen tijdens de installatie.

Fysieke routering en ruimtelijke configuraties

Commerciële lay-outs vereisen vaak complexe draadgeleiding. RAST-systemen zijn geschikt voor deze ruimtelijke configuraties door te fungeren als robuuste alternatieven voor L-vormige en T-vormige consumentenconnectoren. Via veilige headerconfiguraties, haakse pinnen, verticale headers en flexibele draad-naar-bord of draad-naar-draad-koppelingsopties leiden ingenieurs de stroom om krappe hoeken in aluminium extrusies zonder de elektrische verbinding in gevaar te brengen. Vliegende kabels maken modulaire montage mogelijk, waarbij verschillende armatuursecties ter plaatse aan elkaar worden geklikt in plaats van in de fabriek te worden bedraad.

Behuizingsmaterialen en naleving

De materiaalwetenschap dicteert commerciële veiligheid. Beoordeel het belang van de UL 94V-0-brandbaarheidsclassificaties, die certificeren dat de plastic behuizing snel vanzelf zal doven als deze wordt blootgesteld aan open vuur. Bovendien is naleving van IEC 60335-1 voor gloeidraad verplicht voor commerciële verlichtingsconnectoren die zijn geïnstalleerd in verlaagde plafonds, plenums of besloten architectonische ruimtes. Tijdens een gloeidraadtest wordt een verwarmde draad (meestal 750°C of 850°C) tegen de connectorbehuizing gedrukt. Het plastic mag niet ontbranden, of als dat toch gebeurt, moet het binnen enkele seconden doven zonder dat er vlammende deeltjes vrijkomen. Deze normen zorgen ervoor dat een plaatselijke kortsluiting de omringende armatuurmaterialen niet zal doen ontbranden.

Prestatie- en waardebeïnvloedende factoren

Het kiezen van de juiste RAST-connectoren voor commerciële verlichting vereist een evenwicht tussen de componentkosten, de assemblage-efficiëntie, de flexibiliteit van de toeleveringsketen en de betrouwbaarheid op lange termijn. Naast de initiële prijsstelling moeten fabrikanten rekening houden met de totale productie- en onderhoudskosten.

Geautomatiseerde assemblage-efficiëntie

RAST-connectoren met IDC-aansluiting ondersteunen de geautomatiseerde productie van kabelbomen, waardoor handmatige arbeid, montagetijd en bedradingsfouten worden verminderd. Consistente beëindigingsprocessen verbeteren de productie-efficiëntie en helpen betrouwbare elektrische verbindingen in stand te houden bij de grootschalige commerciële verlichtingsproductie.

Standaardisatie en flexibiliteit van de toeleveringsketen

Gestandaardiseerde RAST-connectorontwerpen kunnen de aanschaf vereenvoudigen en alternatieve inkoop ondersteunen. De sluitingen, vergrendelingsmechanismen en afmetingen van de behuizing kunnen echter per fabrikant verschillen. Het verifiëren van de compatibiliteit en het onderhouden van goedgekeurde leveranciers helpt leveringsonderbrekingen en productievertragingen te verminderen.

Levenscyclusbetrouwbaarheid en onderhoudskosten

Betrouwbare RAST-connectoren helpen verbindingsfouten, onderhoudsvereisten en uitvaltijd van apparatuur te verminderen. Dit is vooral belangrijk voor verlichting in hoge ruimtes en andere moeilijk bereikbare installaties waar reparaties duur zijn. De juiste elektrische specificaties, veilige vergrendeling en trillingsbestendigheid dragen bij aan prestaties op de lange termijn.

Belangrijkste conclusie: De selectie van RAST-connectoren moet zich richten op de totale levenscycluswaarde, waarbij efficiënte geautomatiseerde assemblage, betrouwbare inkoop en duurzame elektrische verbindingen worden gecombineerd in plaats van alleen de prijs van componenten.

Conclusie

RAST-connectoren vormen de noodzakelijke brug tussen snelle geautomatiseerde productie en langdurige veldbetrouwbaarheid voor commerciële verlichting. Door handmatig solderen te elimineren, paringsfouten door fysieke sleuteling te voorkomen en een robuuste stroomtoevoer te garanderen, beschermen deze systemen de integriteit van grootschalige architecturale installaties. Baseer de uiteindelijke selectie op de vereiste stroomsterkte, afsluitmogelijkheden en naleving van de milieuwetgeving.

1. Bereken de maximale thermische en stroombelastingen voor alle armatuuruitvoeringen, waarbij u een deratingfactor van 80% toepast om een ​​veilige basislijn vast te stellen.

2. Vraag fysieke componentmonsters aan om interne parings-, retentie- en ruimtelijke routeringstests uit te voeren binnen uw daadwerkelijke armatuurextrusies.

3. Neem rechtstreeks contact op met connectorfabrikanten om de compatibiliteit van geautomatiseerde gereedschappen en draaddiktetoleranties te verifiëren voordat u de stuklijst opmaakt.

4. Controleer alle geselecteerde componenten op naleving van UL 94V-0 en IEC-gloeidraad om strikte naleving van commerciële bouwvoorschriften te garanderen.

Veelgestelde vragen

Vraag: Waar staat RAST voor in elektrische connectoren?

A: RAST staat voor Raster Anschluss Steck Technik, een Duitse term die zich vertaalt naar 'Pitch Connection Plug Technology'. Het is ontstaan ​​als een industriestandaard voor het verenigen en foutbestendig maken van elektrische verbindingen in huishoudelijke apparaten en werd later overgenomen voor commerciële verlichting vanwege de uitzonderlijke mechanische betrouwbaarheid en ondersteuning voor geautomatiseerde montage.

Vraag: Wat is het verschil tussen RAST 2.5 en RAST 5.0?

A: De cijfers verwijzen naar de pinsteek, of de afstand tussen het midden van elk contact, in millimeters. RAST 2,5 mm is compact en kan lagere stromen (2A-4A) verwerken voor signaalroutering. RAST 5,0 mm is groter, ontworpen voor hoofdstroomvoorziening en kan aanzienlijk hogere stromen aan (tot 16A).

Vraag: Kunnen RAST-connectoren worden gebruikt voor standaard RGB- of adresseerbare LED-strips?

A: Hoewel het technisch mogelijk is om 3-pins data- of 4-pins RGB-verbindingen te vervangen, is RAST doorgaans gereserveerd voor commerciële armaturen en drivers waar mechanische vergrendeling, hoge stroomcapaciteit en extreme betrouwbaarheid vereist zijn. Standaard, niet-vergrendelende pinconnectoren blijven vaker voorkomen bij lichtgewicht LED-strips voor consumenten.

Vraag: Waarom kiezen voor IDC in plaats van krimpafsluiting voor connectoren voor commerciële verlichting?

A: IDC-technologie (Insulation Displacement Contact) maakt snelle, geautomatiseerde draadafsluiting mogelijk zonder de isolatie te strippen. Het creëert een consistente, gasdichte verbinding die oxidatie voorkomt, waardoor de handmatige arbeidsuren en het aantal defecten in commerciële productieomgevingen met grote volumes drastisch worden verminderd.

Vraag: Wat is de maximale stroomsterkte voor een RAST 5.0-connector?

A: Standaard RAST 5.0-classificaties schommelen doorgaans rond de 10A. Gespecialiseerde varianten met hoog vermogen zijn echter voorzien van verbeterde contacten en behuizingen die veilig tot 16A ondersteunen, afhankelijk van de specifieke draaddikte en de omgevingstemperaturen in het armatuur.

Vraag: Voldoen RAST-connectoren aan de testnormen voor gloeidraad?

A: Ja, de meeste gerenommeerde RAST-systemen bieden specifieke behuizingsopties die zijn gemaakt van geavanceerde thermoplastische materialen die zijn ontworpen om te voldoen aan de IEC 60335-1-gloeidraadvereisten. Deze certificering zorgt ervoor dat de connector de omringende materialen niet zal ontsteken tijdens een plaatselijke kortsluiting, waardoor de commerciële veiligheidsvoorschriften worden gehandhaafd.
