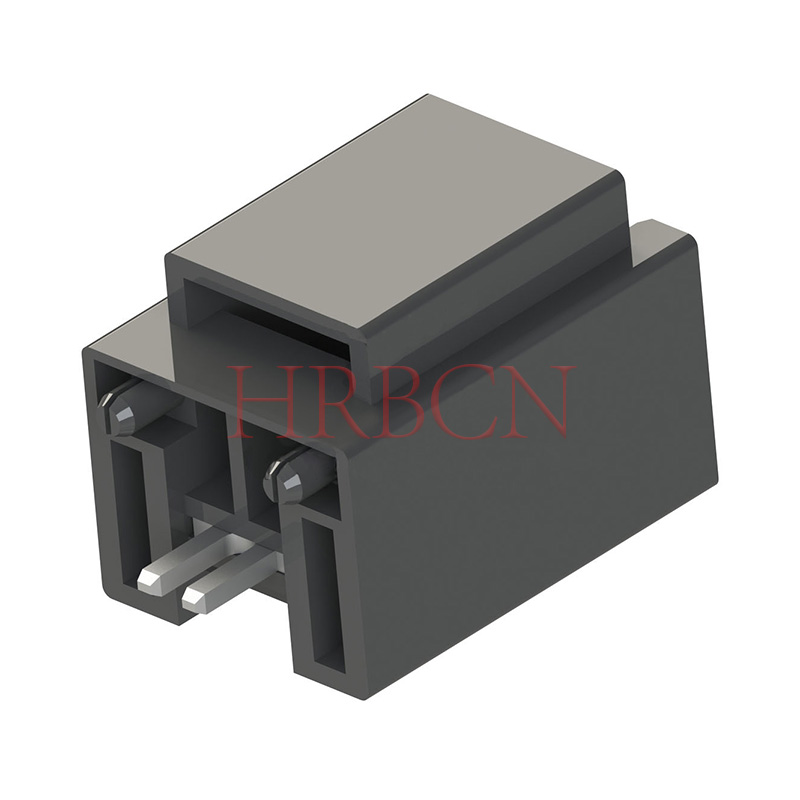

Hoe u RAST-connectoren kiest voor industriële automatiseringsapparatuur

In de industriële automatisering is de systeembetrouwbaarheid rechtstreeks afhankelijk van de integriteit van de interconnectie. Omgevingen met hoge trillingen, thermische cycli en strikte veiligheidsnormen vereisen foutbestendige bedrading van industriële apparatuur . Het specificeren van de verkeerde connectorafstand, aansluitmethode, contactbeplating of vergrendelingsmechanisme veroorzaakt catastrofale verkeerde koppelingen, elektrische kortsluiting, wrijvingscorrosie en productie-uitval. Paneelbouwers en kabelboomfabrikanten moeten de elektrische prestaties in evenwicht brengen met geautomatiseerde assemblagevereisten. Deze gids biedt een technisch evaluatiekader voor het selecteren van de juiste RAST-connectoren voor industriële automatiseringsapparatuur . We vergelijken pitchstandaarden, afsluittechnologieën, mechanische stabiliteitskenmerken en compliance-eisen om langdurige betrouwbaarheid op de fabrieksvloer te garanderen.

Belangrijkste afhaalrestaurants

• Pitch Dictates-toepassing: RAST 2.5 is geoptimaliseerd voor signaal-, lage-stroomroutering en fijnere draaddiktes, terwijl RAST 5 is ontworpen voor hoogvermogen, AC-netvoeding en zware industriële belastingen.

• Koppelingsconfiguraties bieden flexibiliteit: Kiezen tussen directe (PCB edge) en indirecte (header) koppeling heeft invloed op het vastgoed van het bord en de structurele integriteit.

• Beëindigingsmethoden Impactschaalbaarheid: Insulation Displacement Contact (IDC) maximaliseert de geautomatiseerde verwerkingscapaciteit van kabelboomassemblages en maakt serieschakeling mogelijk, terwijl krimpverbindingen superieure mechanische trekkrachtweerstand bieden voor routering onder hoge spanning.

• Over mechanische beveiligingen kan niet worden onderhandeld: geavanceerde sleutel-, polarisatie- en actieve vergrendelingsmechanismen zijn van cruciaal belang om foutieve koppelingen tijdens jaloezie-installaties te voorkomen en om vasthouding onder voortdurende trillingen te garanderen.

• Compliance Drives Inkoop: Connectoren op de shortlist moeten voldoen aan strenge ontvlambaarheids- en veiligheidsnormen, waaronder UL 94 V-0, VDE-certificeringen en IEC 60335-1 (Glow Wire Test) voor industriële omgevingen.

Hoe RAST-connectoren werken voor de bedrading van industriële apparatuur

RAST-connectoren bieden compacte, betrouwbare elektrische verbindingen voor industriële bedieningspanelen en automatiseringsapparatuur. Hun gestandaardiseerde steek, mechanische sleuteling en veilige koppelingsontwerpen helpen de bedrading te vereenvoudigen, installatiefouten te verminderen en de montage-efficiëntie te verbeteren.

Belangrijkste kenmerken van RAST-connectoren

Hoe RAST-connectoren industriële bedrading ondersteunen

RAST-connectoren verbinden kabelbomen met printplaten via directe PCB-randkoppeling of indirecte headerverbindingen. Hun polarisatie- en coderingskenmerken zorgen voor een correcte installatie, terwijl compatibele vergrendelingsmechanismen een stabiel elektrisch contact behouden. Bij de selectie van connectoren moet rekening worden gehouden met de huidige classificaties, temperatuur, trillingen en vereisten op het gebied van milieubescherming.

Gemeenschappelijke industriële toepassingen

RAST 2.5 versus RAST 5.0 voor industriële apparatuur

RAST 2.5-connectoren hebben een pitch van 2,5 mm en zijn over het algemeen geschikt voor compacte signaalverbindingen met lage stroomsterkte. RAST 5.0-connectoren bieden een bredere steek van 5,0 mm voor toepassingen die een hogere stroomcapaciteit en een grotere elektrische afstand vereisen. De werkelijke waarden zijn afhankelijk van de connectorserie en de specificaties van de fabrikant.

Belangrijkste conclusie: RAST-connectoren helpen fabrikanten van industriële apparatuur bij het realiseren van compacte bedrading, efficiënte montage en betrouwbare elektrische verbindingen. Het selecteren van de juiste pitch, vergrendelingsontwerp en beëindigingsmethode zorgt voor compatibiliteit met specifieke automatiserings- en besturingstoepassingen.

RAST 2.5 versus RAST 5: Pitch afstemmen op vermogen, signaal en draaddikte

Het selecteren van de juiste afstand bepaalt de elektrische capaciteit en de fysieke voetafdruk van de verbinding. U moet de toonhoogte afstemmen op de specifieke belastingsvereisten van het circuit.

RAST 2,5 (2,5 mm steek)

Paneelbouwers gebruiken de pitch van 2,5 mm om de I/O-dichtheid op uitbreidingsmodules van programmeerbare logische controllers te maximaliseren. Bij het routeren van logische signalen van 24 V DC kunnen ingenieurs dankzij de verminderde pitch tot 20 afzonderlijke sensorlijnen in één compacte header aansluiten. Deze dichtheid is verplicht bij het ontwerpen van compacte externe I/O-blokken die rechtstreeks op roboteindeffectoren kunnen worden gemonteerd. De terminals zijn geschikt voor gevlochten koperdraad van 22 tot 24 AWG, wat voldoende flexibiliteit biedt voor dynamische kabelbanen en toch voldoende treksterkte behoudt. U moet ervoor zorgen dat de PCB-indeling rekening houdt met de kleinere kruipafstanden tussen deze dicht bij elkaar geplaatste pinnen, waardoor vaak een nauwkeurige soldeermaskertoepassing vereist is om overbrugging tijdens golfsolderen te voorkomen.

RAST 5 (5,0 mm steek)

Wanneer de toepassing overschakelt van signaal naar voeding, wordt de pitch van 5,0 mm noodzakelijk. U specificeert deze voor toepassingen met hoge stroomsterkte, voedingen en directe AC-netaansluitingen. De grotere afstand zorgt voor een superieure diëlektrische weerstandsspanning, waardoor vonkontlading tussen aangrenzende contacten onder hoge elektrische belastingen wordt voorkomen. De huidige classificaties bereiken doorgaans maximaal 16A. Het robuuste aansluitontwerp kan dikkere draaddiktes aan en sluit gemakkelijk 14 tot 18 AWG-geleiders af. Dit maakt ze ideaal voor het bedraden van verwarmingselementen, zware contactors en primaire stroomverdeelblokken in de hoofdschakelkast.

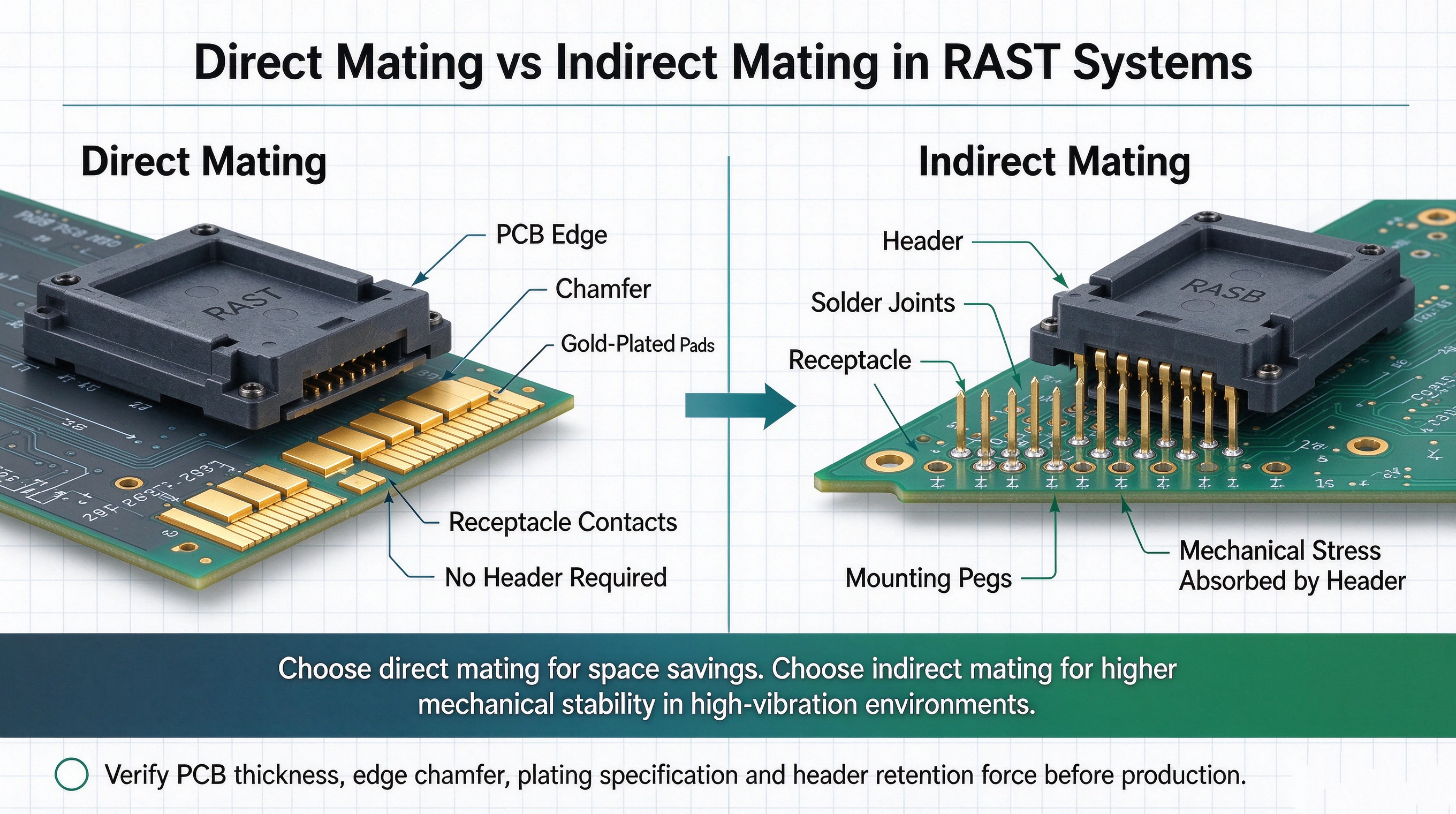

Directe versus indirecte paring

Directe paring elimineert de headercomponent volledig. De kabelboomhouder schuift direct over de rand van de printplaat. Dit vereist dat de PCB-fabrikant een nauwkeurige afschuining langs de pasrand aanbrengt om te voorkomen dat het glasvezelsubstraat de contactcontacten tijdens het inbrengen beschadigt. Bovendien moeten de PCB-contactvlakken een harde goudlaag over een nikkelen onderplaat krijgen om herhaalde paringscycli te kunnen weerstaan. Indirecte paring is afhankelijk van een header met doorgaand gat of opbouwmontage die op het bord is gesoldeerd. Dit isoleert de PCB tegen mechanische insteekkrachten. De header absorbeert de fysieke spanning en brengt deze over op de soldeerverbindingen en mechanische montagepennen. Voor zware industriële toepassingen die aan schokbelastingen worden blootgesteld, biedt indirecte koppeling superieure betrouwbaarheid op lange termijn.

Hybride en aangepaste configuraties

Moderne automatisering vereist vaak dat zowel de stroom als het signaal naar één module worden geleid. Het beoordelen van de haalbaarheid van headers met gemengde steek of modulaire systemen stroomlijnt het ontwerp van het harnas. Sommige fabrikanten bieden op maat gemaakte behuizingen die signaallijnen van 2,5 mm en stroomlijnen van 5,0 mm in één blok consolideren. Deze hybride aanpak reduceert de montagetijd en minimaliseert het aantal discrete kabels dat door de schakelkast loopt.

Mechanische en omgevingsevaluatieafmetingen

De betrouwbaarheid van de RAST-connector hangt af van zowel de elektrische prestaties als de mechanische duurzaamheid. In industriële omgevingen kunnen trillingen, onjuiste paring en contactcorrosie de stabiliteit van de verbinding beïnvloeden. Ingenieurs moeten vergrendelingsmechanismen, polarisatie en contactplating evalueren om prestaties op de lange termijn te garanderen.

Vergrendelingsmechanismen

RAST-connectorvergrendelingsmechanismen helpen veilige verbindingen te behouden onder trillingen en mechanische belasting. Wrijvingssloten zijn geschikt voor relatief stabiele omgevingen, terwijl positieve vergrendeling een sterkere retentie biedt tegen onbedoelde ontkoppeling. Voor robotarmen, transportbanden en trillende machines wordt over het algemeen de voorkeur gegeven aan ontwerpen met positieve vergrendeling om de betrouwbaarheid van de verbinding te verbeteren.

Keying en polarisatie

RAST-connectoren maken gebruik van mechanische sleuteling en polarisatie om onjuiste koppeling tijdens montage en onderhoud te voorkomen. Bijpassende ribben, sleuven en behuizingsprofielen zorgen ervoor dat connectoren alleen op de beoogde interfaces passen. Deze functies verminderen bedradingsfouten, verbeteren de installatie-efficiëntie en verhogen de elektrische veiligheid in industriële apparatuur.

BERICHTJE STUREN Plateren en Fretting Corrosie

Contactbeplating beïnvloedt de duurzaamheid van de connector en de elektrische stabiliteit in trillende omgevingen. Vertinde contacten zijn kosteneffectief, maar kunnen bij herhaalde microbewegingen wrijvingscorrosie ervaren. Vergulde contacten bieden verbeterde oxidatieweerstand en stabiele signaalprestaties op laag niveau, waardoor ze geschikt zijn voor gevoelige circuits en veeleisende industriële toepassingen.

Materiaalspecificaties en thermische prestaties

Behuizingsmaterialen moeten bestand zijn tegen de thermische realiteit van gesloten industriële bedieningspanelen. Standaardcomponenten maken gebruik van Polyamide 66 (PA66), dat een uitstekende mechanische taaiheid biedt en een standaard bedrijfstemperatuurbereik van -40°C tot +105°C. Voor toepassingen die een hogere thermische veerkracht of compatibiliteit met reflow-soldeerprocessen met Surface Mount Technology (SMT) vereisen, is Liquid Crystal Polymer (LCP) gespecificeerd. LCP is bestand tegen temperaturen boven +120°C zonder te kromtrekken of mechanische sterkte te verliezen.

Overwegingen inzake bescherming tegen binnendringing (IP-classificatie).

Standaard connectoren voor industriële automatisering in deze categorie hebben doorgaans een IP20-classificatie. Ze beschermen tegen vaste voorwerpen groter dan 12,5 mm, maar bieden geen enkele bescherming tegen vocht of fijn stof. U moet met deze beperking rekening houden bij het ontwerpen voor veeleisende omgevingen. Tot de mitigatiestrategieën behoren het aanbrengen van een conforme coating op de printplaat, het ingieten van het volledige verbindingsblok in epoxyhars of het onderbrengen van de niet-afgedichte verbindingen in robuuste, IP67-gecertificeerde externe behuizingen.

Verbindingsmethoden voor draadeinden: IDC versus krimp

De methode die wordt gebruikt om de draad aan de terminal te bevestigen, heeft een grote invloed op de schaalbaarheid van de productie, de productiedoorvoer en de mechanische duurzaamheid. Fabrikanten van harnassen moeten kiezen tussen IDC en crimp op basis van volume- en routingvereisten.

Isolatie verplaatsingscontact (IDC)

Isolatieverplaatsing Contacttechnologie optimaliseert de productie van harnassen in grote volumes. De terminal is voorzien van een gestempelde, U-vormige sleuf met nauwkeurig ontworpen afgeschuinde randen. Wanneer de geautomatiseerde pers de ongestripte draad in deze gleuf duwt, snijden de scherpe randen door de PVC- of PTFE-isolatie. Naarmate de draad dieper duwt, comprimeert de gleuf de koperen strengen. Deze compressie dwingt het koper om plastisch te vervormen tegen het eindmateriaal, waardoor een gasdichte koude las ontstaat. Zuurstof en vocht kunnen dit grensvlak niet binnendringen, waardoor interne corrosie wordt voorkomen. De geautomatiseerde machine voert deze beëindiging in milliseconden uit, waardoor absolute consistentie tussen duizenden harnassen wordt gegarandeerd. Bovendien maakt IDC continue doorvoerbedrading mogelijk. Een enkele voedingsbusdraad kan over de hele lengte worden aangesloten op meerdere stopcontacten zonder de geleider door te snijden of te verbinden.

Krimptechnologie

Krimptechnologie blijft de standaard voor discrete draadgeleiding onder hoge spanning. Het proces vereist het strippen van de isolatie om een ​​precieze lengte bloot koper bloot te leggen. De technicus of geautomatiseerde machine plaatst het koper in de terminalcilinder en oefent een enorme mechanische druk uit met behulp van een gekalibreerde matrijsset. Deze druk comprimeert de strengen tot een vaste massa zonder holtes. Een secundaire krimpcilinder klemt vaak de draadisolatie vast om trekontlasting te bieden. Dit ontwerp met dubbele krimp biedt uitzonderlijke mechanische trekkrachtweerstand. Wanneer kabels door gelede robotarmen of externe sleepkettingen worden geleid, worden de kabels voortdurend getrokken en gedraaid. Gekrompen terminals zijn veel beter bestand tegen deze trekbelastingen dan IDC-verbindingen. Bovendien bieden krimpbehuizingen paneelbouwers de mogelijkheid om verschillende draaddiktes binnen hetzelfde connectorblok te combineren, wat flexibiliteit biedt voor aangepaste kabelboomontwerpen.

Veiligheidscertificeringen en brancheregels

Onderdelen op de shortlist moeten een strikte, gezaghebbende evaluatie ondergaan voordat ze in commerciële machines kunnen worden geïntegreerd. Niet-conforme componenten brengen ernstige aansprakelijkheidsrisico's met zich mee.

Ontvlambaarheid en veiligheid

Industriële schakelkasten bevatten hoogspanningscomponenten die inherente brandrisico's met zich meebrengen. Het gebruik van UL 94 V-0-geclassificeerde materialen is een absolute noodzaak. De V-0-classificatie geeft aan dat de plastic behuizing zichzelf dooft binnen 10 seconden nadat een vlam is verwijderd, en dat er geen vlammende deeltjes vrijkomen. Dit voorkomt dat een plaatselijke kortsluiting zich uitbreidt tot een enorme kastbrand.

Compatibiliteit met gloeidraad

De norm IEC 60335-1 schetst de gloeidraadtest. Deze test simuleert een scenario waarin een interne fout ervoor zorgt dat een metalen onderdeel drastisch opwarmt. Bij de test wordt een tot 750°C of 850°C verwarmde gloeiende draad direct tegen de kunststof behuizing gedrukt. Het materiaal mag niet ontbranden, of als dat wel het geval is, moet het snel zelfdoven. Hoewel oorspronkelijk ontwikkeld voor huishoudelijke apparaten, wordt deze norm steeds vaker voorgeschreven voor onbeheerde automatiseringsapparatuur om maximale brandveiligheid te garanderen.

Wereldwijde certificeringen

Het exporteren van geautomatiseerde machines vereist naleving van meerdere regionale normen. Het specificeren van verbindingen met dubbele goedkeuringen, zoals UL voor Noord-Amerika en VDE voor Europa, stroomlijnt het nalevingsproces. Het zorgt ervoor dat de machine de lokale elektrische inspecties doorstaat, ongeacht de eindbestemming, waardoor dure herontwerpen of vertragingen bij de douane worden voorkomen.

Inkoop van componenten, productierisico's en leveranciersbeoordeling

Om de juiste componenten aan te schaffen, moet u door complexe ecosystemen van leveranciers navigeren en integratierisico's beperken voordat de productie begint.

Geavanceerde sourcingtactieken voor inkoop

Ingenieurs navigeren efficiënt door enorme databases van leveranciers door gebruik te maken van geavanceerde zoekoperators. In plaats van te vertrouwen op algemene zoekopdrachten op de site, kunt u Booleaanse zoekopdrachten op zoekmachines gebruiken om de exacte onderdeelnummers te vinden. Door gebruik te maken van specifieke parameters zoals inurl:pdf naast de standaardnaam en 'UL 94 V-0' zijn technische gegevensbladen en conformiteitscertificaten op wereldwijde leveranciersportals onmiddellijk geïsoleerd. Dit omzeilt marketingmateriaal en levert de technische specificaties die nodig zijn voor CAD-integratie.

Compatibiliteit van gereedschappen

Een groot implementatierisico betreft eigen beëindigingstools. Als u een IDC-connector selecteert, moet u verifiëren dat de vereiste matrijzensets van de leverancier compatibel zijn met uw bestaande geautomatiseerde harnasassemblagemachines, zoals die vervaardigd door Komax of Schleuniger. Het forceren van incompatibele gereedschappen leidt tot slechte kwaliteit van de afwerking, hoge uitvalpercentages en knelpunten in de productie. Vraag altijd gereedschapsspecificaties aan naast de componentgegevensbladen.

Evaluatie van de kwaliteitscontrole van leveranciers

Naast de fundamentele dimensionale compatibiliteit moet u de interne kwaliteitscontroleprocessen van de leverancier evalueren. Vraag documentatie aan over hun statistische procescontrolestatistieken voor het stempelen van terminals en het vormen van behuizingen. Variaties in plastische krimp tijdens het gieten veranderen de steekafstand met fracties van een millimeter. Via een 10-pins connector maakt deze tolerantiestapeling het inbrengen vrijwel onmogelijk. Betrouwbare leveranciers maken gebruik van geautomatiseerde optische inspectie om de coplanariteit van de pennen en de afmetingen van de behuizing te verifiëren vóór verzending. Geef prioriteit aan leveranciers die uitgebreide testrapporten verstrekken waarin de inbrengkracht, terugtrekkracht en contactweerstand na omgevingsconditionering worden beschreven.

Om een ​​nieuwe leverancier te kwalificeren voor de productie van uw harnas, volgt u deze strikte evaluatievolgorde:

1. Vraag het volledige technische gegevensblad aan en controleer de exacte steek, stroomsterkte en ontvlambaarheidsklasse van het materiaal.

2. Verwijs naar het UL-bestandsnummer van de leverancier rechtstreeks in de UL Product iQ-database om actieve certificering te bevestigen.

3. Zorg voor minimaal 50 technische monsters van de specifieke productietools, niet van prototypematrijzen.

4. Voer destructieve trekkrachttests uit op de afgesloten monsters om de mechanische integriteit van de krimp- of IDC-verbinding te verifiëren.

5. Voer een thermische cyclustest uit terwijl u de contactweerstand bewaakt om er zeker van te zijn dat de beplating bestand is tegen de door u gespecificeerde extreme omgevingsfactoren.

Conclusie

• Bepaal de steek en draaddikte strikt op basis van de vereiste stroom- en spanningsbelastingen van uw specifieke circuit.

• Selecteer de beëindigingsmethode op basis van uw productievolume en beschikbare geautomatiseerde gereedschappen.

• Specificeer sleutelprofielen, contactbeplating en actieve vergrendelingsmechanismen op basis van omgevingstrillingen en risico's van blinde paring.

• Maak gebruik van geavanceerde zoekoperators om gegevensbladen van specifieke leveranciers te lokaliseren en UL/VDE-conformiteitscertificaten te verifiëren.

• Vraag fysieke technische monsters aan om koppelings- en trillingstests uit te voeren in uw specifieke kastomgeving.

Veelgestelde vragen

Vraag: Wat is het verschil tussen RAST 2.5- en RAST 5-connectoren?

A: Het belangrijkste verschil is de pinafstand. RAST 2.5 gebruikt een afstand van 2,5 mm die is geoptimaliseerd voor laagspanningssignalen, sensoren en fijnere draaddiktes (22-24 AWG). RAST 5 heeft een afstand van 5,0 mm die is ontworpen voor toepassingen met hoge stroomsterkte, wisselstroomnetvoeding en dikkere draaddiktes (14-18 AWG) die een hogere diëlektrische weerstandsspanning vereisen.

Vraag: Wat is het verschil tussen directe en indirecte paring in RAST-systemen?

A: Bij directe koppeling wordt de kabelboom rechtstreeks op de vergulde rand van een PCB aangesloten. Dit bespaart ruimte en vermindert het aantal componenten. Indirecte paring vereist het solderen van een speciale header aan de PCB. Het harnas wordt vervolgens op deze header aangesloten, wat zorgt voor superieure mechanische retentie en duurzaamheid in omgevingen met veel trillingen.

Vraag: Waarom wordt vergulden aanbevolen voor laagspanningssignaaloverdracht?

A: Vergulden voorkomt wrijvingscorrosie. In omgevingen met veel trillingen zorgen microbewegingen ervoor dat standaard tincontacten snel oxideren, waardoor de elektrische weerstand toeneemt. Goud blijft oxidatievrij. Dit zorgt voor een stabiele, ononderbroken datatransmissie voor gevoelige logische laagspanningssignalen over de hele fabrieksvloer.

Vraag: Kunnen standaard RAST-connectoren worden gebruikt in natte of stoffige omgevingen?

A: Standaardversies hebben doorgaans een IP20-classificatie. Ze bieden geen bescherming tegen het binnendringen van stof of vocht. Voor ruwe omgevingen moet u risicobeperkende strategieën implementeren. Deze omvatten het ingieten van de verbindingen in hars, het aanbrengen van een conforme coating op het bord of het plaatsen van de componenten in een afgedichte behuizing met IP67-classificatie.

Vraag: Waarom verdient IDC-beëindiging de voorkeur voor productie in grote volumes?

A: Insulation Displacement Contact (IDC) elimineert de noodzaak om draden te strippen vóór de aansluiting. Geautomatiseerde machines drukken de ongestripte draad rechtstreeks in de aansluitgleuf, waardoor een snelle, gasdichte koudlas ontstaat. Dit verhoogt de productiedoorvoer drastisch en maakt uiterst efficiënte bedradingsconfiguraties met serieschakeling mogelijk.

Vraag: Waarom is de Glow Wire Test belangrijk voor automatiseringsapparatuur?

A: De IEC 60335-1 gloeidraadtest zorgt ervoor dat de plastic behuizing niet gemakkelijk zal ontbranden als een interne elektrische fout ervoor zorgt dat metalen onderdelen oververhit raken. Het is een kritische brandveiligheidsnorm. Het wordt steeds vaker verplicht voor onbeheerde industriële machines om te voorkomen dat plaatselijke fouten catastrofale kastbranden veroorzaken.
