HRB 4,0 mm draad-naar-draad waterdichte voedingsconnector met paneelmontage

Delen op:

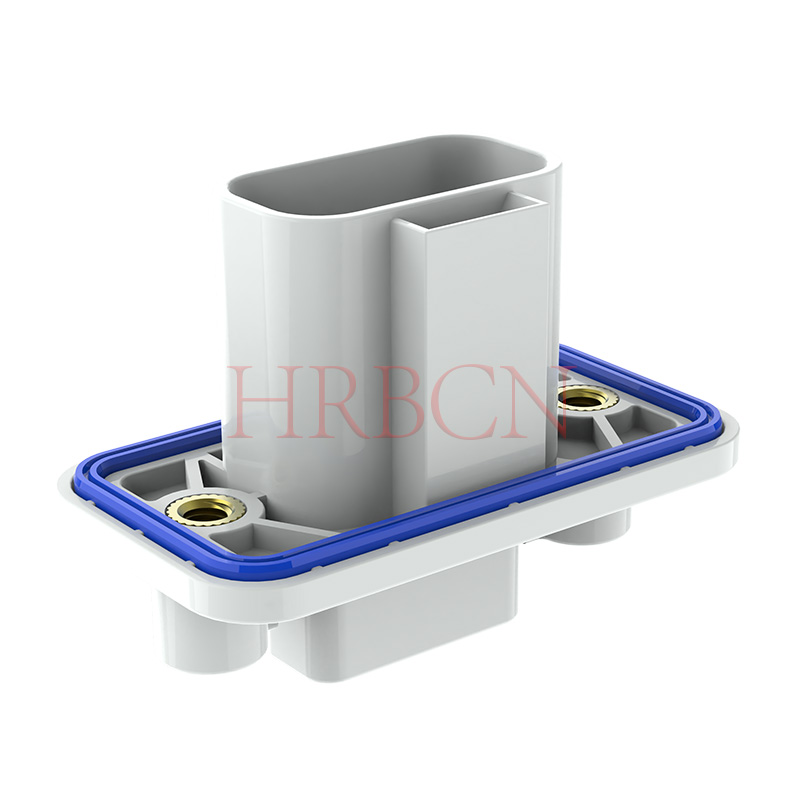

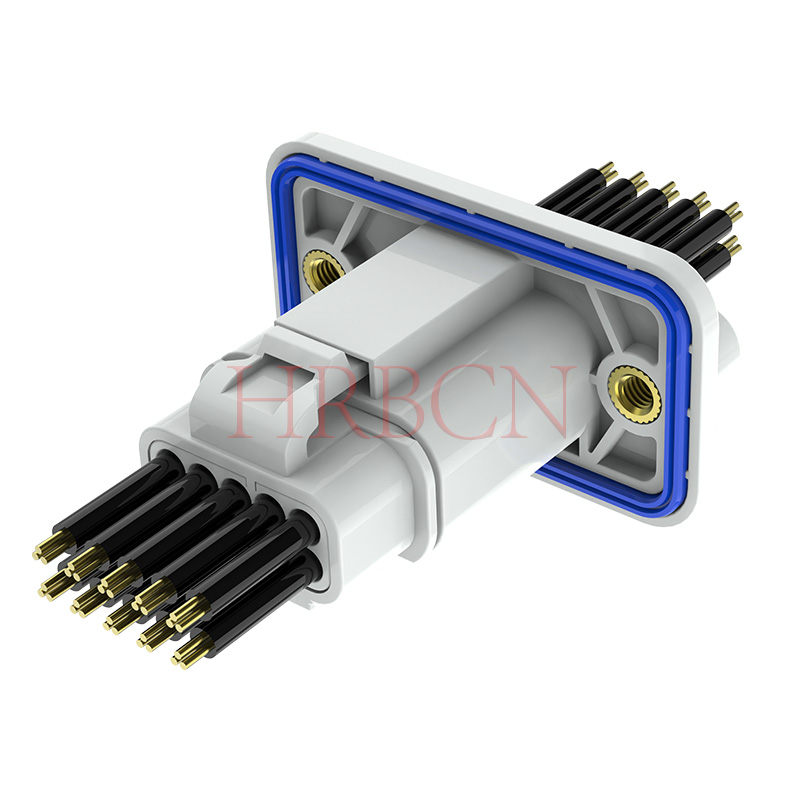

HRB 4,0 mm draad-naar-draad waterdichte voedingsconnector met paneelmontage

HRB A-M4084 paneelgemonteerde 4,0 mm IP67 waterdichte draad-naar-draad voedingsconnector, voor auto's gecertificeerde dubbele rij doorvoerconnector met montageflenzen. Ondersteunt 16–24AWG-draden, 15A/20A maximale stroom, -40~+125℃, ideaal voor stroomaansluiting door de kast in energieopslag, industriële besturing en EV-systemen.

Volledig RoHS- en REACH-compatibel
LV214(VW75174)
IP67

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Model:
A-M4084F-2xN-WP, A-M4084M-2xN-W
product Merk:
HRB
product Code:
8536909000

WATERDICHTE CONNECTOR MET 4,0 mm PITCH MET PANEELBEVESTIGING

Contactdoosbehuizing P/N-definitie

A-M4084F-2xN-WP

① ② ③ ④ ⑤ ⑥

①A: Certificering van regelgeving voor de automobielsector

②M4084F: HRB-serie, vrouwelijke behuizing

③2: Dubbele rij

④N: Aantal pinnen per rij, 3/4/5-pins

⑤W: kleur behuizing, W: wit

⑥P: Paneelmontage

Stekkerbehuizing P/N-definitie

A-M4084M-2xN-W

① ② ③④ ⑤

①A: Certificering van regelgeving voor de automobielsector

②M4084M: HRB-serie, mannelijke behuizing

③2: Dubbele rij

④N: Aantal pinnen per rij, 3/4/5-pins

⑤W: kleur behuizing, W: wit

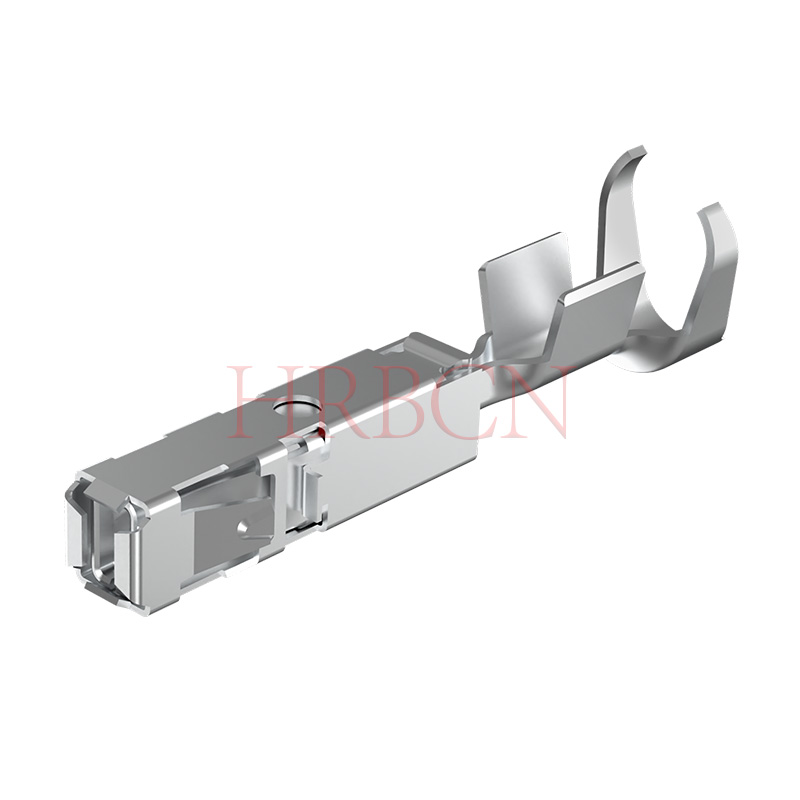

Vrouwelijke terminal P/N-definitie

A-T4084MPS-XX

① ②③

①T4084MPS: HRB-serie, vrouwelijke aansluiting

②X: Draadmeteropties: AWG16-24

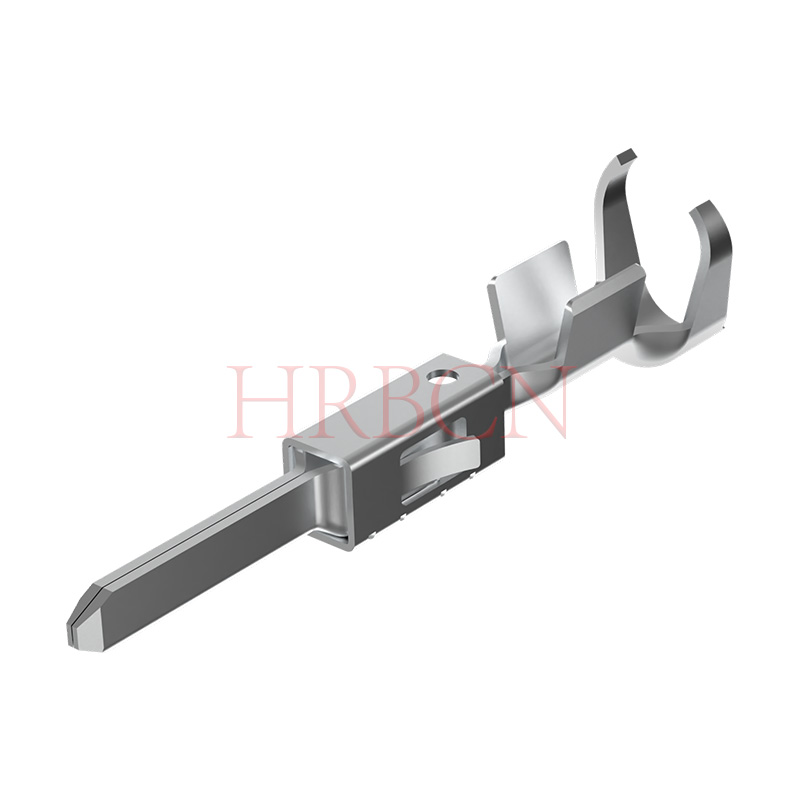

Mannelijke terminal P/N-definitie

A-T4084FPS-XX

① ②③

①T4084FPS: HRB-serie, mannelijke aansluiting

②X: Draadmeteropties: AWG16-24

Belangrijkste kenmerken

Bereik draaddikte: 16–24 AWG (doorsnedeoppervlak 1,5–0,22 mm²)
Beschikbare spouwindelingen: enkele rij: 2/3/4/5 en dubbele rij: 6/8/10 posities
Connectorsysteem: draad-naar-draad
IP67 waterdicht en stofdicht: volledige dubbele bescherming tegen stof en water; beschermt tegen vocht, regen en tijdelijke onderdompeling.
Ingebouwde montageflenzen met schroefgaten, stevig bevestigd op kastpanelen/schotten om het trekken van draden en trillingen te weerstaan, waardoor interne aansluitingen worden beschermd tegen los contact.
Het doorlopende ontwerp fungeert als stabiele externe voedingsinterface voor omvormers, energieopslagkasten en industriële besturingsapparatuur, waardoor een consistente IP67-afdichting wordt bereikt na paneelinstallatie.

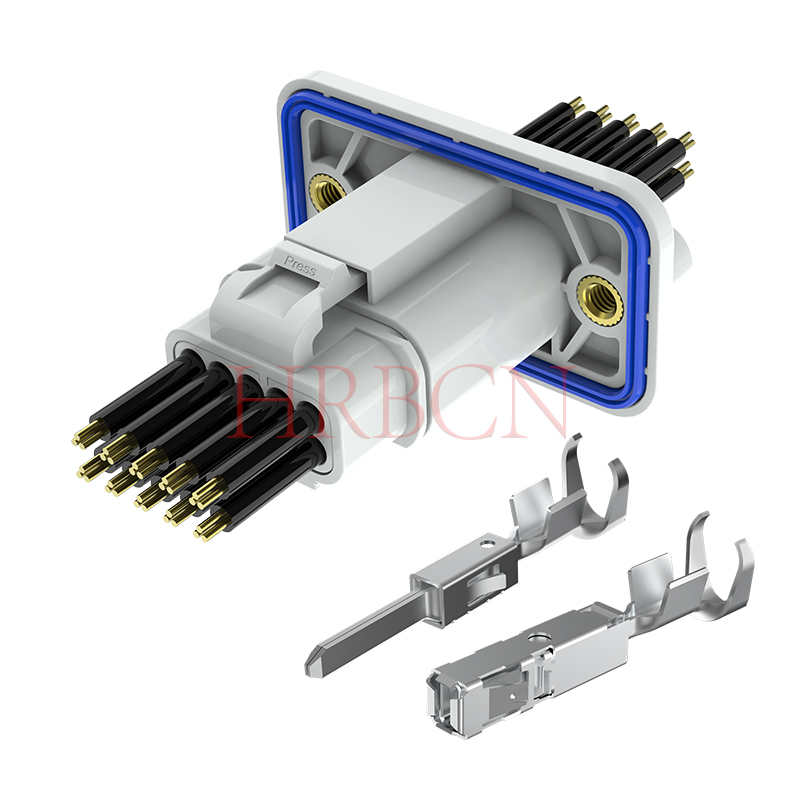

Geëxplodeerde weergaven

De waterdichte afdichting, aansluitklemmen, behuizing en waterdichte enkeldraadsstekker zijn op elkaar afgestemd om de installatie- efficiëntie en betrouwbaarheid van de afdichting te garanderen

1. Nieuwe energie-EV / tweewielers / lithium-energieopslag

Voor GBS-voedingen, PACK-interconnecties, ingebouwde laders, PTC-verwarmers en DC-koelventilatoren in accupakketten.

Prestatiespecificaties: 10–15A nominale stroom, IPX7 waterdichtheid, bedrijfstemperatuurbereik -40 ℃ tot +125 ℃, anti-vibratiestructuur en anti-mismating sleutelontwerp.

2. Krachtige LED-buitenverlichting / landschapsverlichting / kweeklampen

Geschikt voor wallwashers, schijnwerpers, hogemastlampen en modulaire voedingen.

De stroomsterkte van 15A ondersteunt belastingen van 300–500W. Het compacte ontwerp met een pitch van 4,0 mm past netjes in de lampbehuizingen.

3. Elektrisch gereedschap / Tuinmachines / Buitenrobots

Ideaal voor motor- en accuaansluitingen op grasmaaiers, bladblazers, kettingzagen, elektrische rolstoelen en schoonmaakrobots.

Verplichte kenmerken: IPX7 waterdicht, 15A stroomcapaciteit, veilig vergrendelingssysteem, met uitstekende weerstand tegen vallen, stof en water.

4. Industriële besturingen / Laagspanningsomvormers / Servoaandrijvingen

Toegepast op voedingspoorten van compacte PLC I/O-modules, sensorbuslijnen, kleppeneilanden en externe voedingsinterfaces voor servodrivers.

Op een paneel gemonteerde versies dienen als doorvoerpoorten voor apparatuur, terwijl draad-naar-draad-varianten bedoeld zijn voor installatie van veldbedrading.

5. Fotovoltaïsche energie / energieopslag / invertersystemen

Gebruikt voor laagspannings-DC-circuits van PV-reeksen, combinerboxen en energieopslageenheden voor woningen.

Uitgerust met IPX7-afdichting, 15A-draagvermogen en preventie van omgekeerde polariteit, waardoor wordt voldaan aan de langetermijnservicevereisten voor buiteninstallaties.

6. Slimme huishoudapparaten / Witgoed

Voor krachtige componentaansluitingen op warmtepompen, wasdrogers, vaatwassers en boilers.

Bestand tegen stoom, waterlekkage en olievervuiling. IPX7 waterdicht en een nominale stroom van 15A zijn standaardconfiguraties geworden voor huishoudelijke apparaten uit het midden- tot hogere segment.

Waterdichte connectortoepassing met een steek van 4,0 mm

Deel 1: Technische veelgestelde vragen

Vraag 1: Wat is de maximale stroomsterkte van de A-M4084 waterdichte draad-naar-draad-connector?

A1: Er zijn twee terminalopties beschikbaar. Standaard koperen aansluitklemmen ondersteunen tot 15A AC/DC; hooggeleidende koperen aansluitingen bereiken 20A AC/DC, met een nominale spanning van 600V AC/DC voor krachtoverbrenging.

Vraag 2: Op welke draaddikte en draadisolatiediameter past deze connector?

A2: Compatibele draaddoorsnede varieert van 0,22–1,5 mm² (16–24 AWG). De toepasselijke buitendiameter van de draadisolatie is 1,1–2,4 mm, passend bij de meeste kabelboomdraden voor auto's, verlichting en energieopslag.

Vraag 3: Welke waterdichtheid en temperatuurbereik kan deze connector weerstaan?

A3: Het behaalt IP67 stof- en waterdichte prestaties om stof, vocht, regenspatten en tijdelijke onderdompeling te blokkeren. Bedrijfstemperatuur bedraagt -40 ℃ ~ +125 ℃, geschikt voor zware omstandigheden onder de motorkap, buiten en bij hoge temperaturen.

V4: Welke holle ruimte-indelingen zijn beschikbaar voor de M4084-serie?

A4: Versies met één rij ondersteunen 2/3/4/5 posities; versies met dubbele rij bieden 6/8/10 posities. Zowel de mannelijke stekkerbehuizing (A-M4084M) als de vrouwelijke contactdoosbehuizing (A-P4084F) gebruiken dezelfde lay-outspecificaties.

Vraag 5: Welke materialen worden gebruikt voor de behuizing en terminals, en zijn deze auto-gecertificeerd?

A5: De behuizing is gemaakt van PA-materiaal; terminals zijn puur koper. Alle modellen zijn voorzien van een autocertificering gemarkeerd met het voorvoegsel 'A' in onderdeelnummers, stabiel voor langdurige trillingen en thermische cycli.

Vraag 6: Hoe garandeert de afdichtingsstructuur betrouwbare waterdichte prestaties?

A6: Waterdichte afdichtingen, koperen aansluitingen, PA-behuizing en waterdichte enkeldraadsstekkers zijn structureel als geheel op elkaar afgestemd. Een gecoördineerd montageontwerp verbetert de installatie-efficiëntie en de afdichtingsstabiliteit op lange termijn zonder risico op binnendringend water na volledige koppeling.

Vraag: Wat is het verschil tussen op een paneel gemonteerde en niet-paneelgemonteerde draad-naar-draadconnectoren, en hoe kies ik het juiste type voor mijn project?

A: Kernverschillen zoals hieronder 3 punten:

Installatiemethode en structuur

Paneelgemonteerde connectoren worden geleverd met geïntegreerde montageflenzen en schroefgaten, ontworpen om stevig te worden bevestigd aan de wanden van apparatuurkasten, schakelkastpanelen of schotten. Niet-paneelgemonteerde (vrijhangende) versies hebben geen montagebeugels; ze zijn alleen afhankelijk van de spanning van de kabelboom om na het paren op hun plaats te blijven, zonder de mogelijkheid om ze aan apparatuurbehuizingen te bevestigen.

Mechanische stabiliteit en belastingsweerstand

Op paneel gemonteerde modellen zijn bestand tegen de trekkracht van de bedrading via het paneel in plaats van via de interne aansluitingen, waardoor het losraken van de aansluitingen of het doorbuigen van de pennen als gevolg van veelvuldig trekken aan de draad effectief wordt vermeden. Vrijhangende connectoren brengen alle draadtrekspanningen rechtstreeks over naar de contactklemmen, waardoor ze niet geschikt zijn voor scenario's met frequente bedradingsbewegingen.

Toepassingsscenario's

Paneelgemonteerde varianten dienen als vaste wall-through-voedingsinterfaces voor industriële PLC's, servodrivers, energieopslagkasten en laadapparatuur. Niet op een paneel gemonteerde connectoren worden gebruikt voor zwevende bedrading in apparatuur, zoals interne voertuigharnassen, interne lampcircuits en accuaansluitingen van elektrisch gereedschap.

Selectiegids

Kies voor paneelgemonteerde connectoren als u een vaste voedingspoort nodig heeft die de behuizing van de apparatuur doordringt en de bedrading regelmatig te maken krijgt met trekken, trillingen of externe krachten.

Kies standaard niet-paneelgemonteerde draad-naar-draadconnectoren voor interne zwevende bedrading zonder dat de connector aan kastpanelen hoeft te worden bevestigd, waar draden slechts een kleine statische spanning verdragen.

Deel 2: Veelgestelde vragen over aankopen

Vraag 1: Waar kan ik het officiële gegevensblad van de connector uit de A-M4084-serie downloaden?

A1: Stuur een aanvraag naar ons verkoopteam en wij zullen u het volledige gegevensblad verstrekken, inclusief onderdeelnummerdefinitie, maattekeningen, elektrische parameters en exploded views van de montage voor uw projectevaluatie.

Vraag 2: Welke kleuropties zijn beschikbaar voor de M4084-behuizing?

A2: De standaardkleur van de behuizing is wit (gemarkeerd met 'W' aan het einde van PN). Aangepaste behuizingskleuren kunnen worden ontwikkeld op basis van uw massaordervraag.

Vraag 3: Kan ik monsters krijgen van mannelijke en vrouwelijke behuizingen plus bijpassende aansluitingen om te testen?

A3: Ja, we ondersteunen het aanbieden van monsters ter verificatie. Als alle artikelen niet op voorraad zijn, regelen we een speciale machineproductie en geven we een eenmalige monsterprijs op met een doorlooptijd van 2 tot 3 weken.

Vraag 4: Wat is de HS-code van deze 4,0 mm waterdichte draad-naar-draad voedingsconnector?

A4: De uniforme HS-code voor de A-M4084-serie is 8536909000, wereldwijd van toepassing op exportdouaneaangiften.

Vraag 5: Voor welke industrieën en toepassingen wordt deze connector veel gebruikt?

A5: Ideaal voor nieuwe energievoertuigen, tweewielers, lithium-energieopslag, LED-buitenverlichting, elektrisch gereedschap, industriële besturing, PV-opslag en slimme huishoudelijke apparaten uit het midden- tot hogere segment met IP67-stroomaansluitingseisen.

Vraag 6: Wat is de standaarddoorlooptijd voor massaproductieorders?

A6: Standaardartikelen die op voorraad zijn, kunnen binnen 5-7 werkdagen worden verzonden. Voor modellen die niet op voorraad zijn en productieruns vereisen, wordt de massale doorlooptijd afzonderlijk bevestigd na ontvangst van uw bestelhoeveelheid.
