P/N-definitie
M20032E -2X N -W
① ② ③ ④
①M20032E: HRB-serie, mannelijke behuizing, gemakkelijk te koppelen type
②2: dubbele rij;
③N: Aantal pinnen per rij 3/4-pins
④W: Kleur behuizing is wit
M20036E -2X N -W
① ② ③ ④
①M200336E: HRB-serie, PCB-header
②2: dubbele rij;
③N: Aantal pinnen per rij 3/4-pins
④W: Kleur behuizing is wit
Belangrijkste kenmerken
IP67 water- en stofdichtheid volgens IEC 60529 voor stoffige en vochtige omstandigheden buitenshuis
Behuizingsstekker met twee rijen en PCB-header, compact ontwerp met hoge dichtheid voor betrouwbare draad-naar-bord-verbinding
Het secundaire TPA-vergrendelingsmechanisme voorkomt dat de terminal losschiet bij trillingen en schokken, voor langdurige betrouwbaarheid van het harnas
PBT UL94 V‑0 vlamvertragende behuizing, vertinde contacten van koperlegering
Brede bedrijfstemperatuur: Behuizing: ‑40℃ ~ +130℃; PCB-header: ‑40℃ ~ +120℃
Nominaal 3A / 100V AC/DC, ondersteunt AWG 22-24 draaddiktes
Geïntegreerde siliconen afdichtingselementen zorgen voor een volledige afdichting wanneer ze volledig zijn aangesloten
Verkrijgbaar in 2×3-pins, 2×4-pins configuraties met dubbele rij
RoHS- en REACH-compatibel
UL-goedgekeurd
Gemakkelijk paren en ontparen

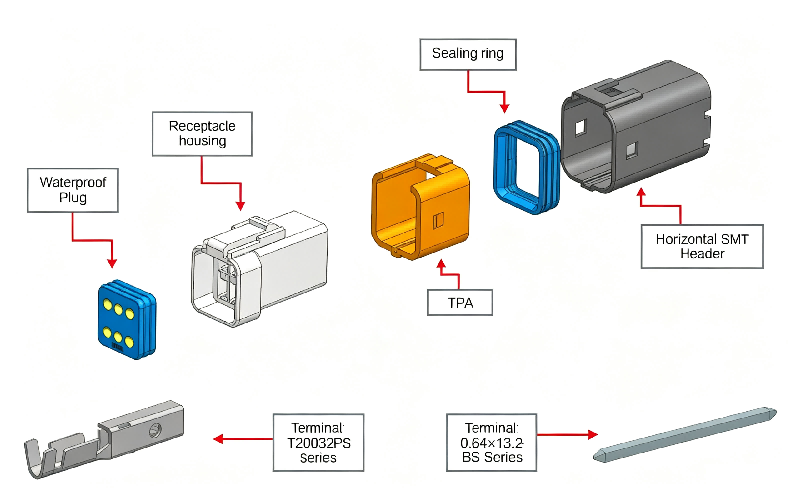

Geëxplodeerde weergave
Waterdichte afdichtingen, doorvoertules, borgklemmen en gekrompen aansluitingen zorgen samen met de contactbehuizingen en de PCB-header voor betrouwbare waterdichte, stofdichte elektrische verbindingen.
Toepassingsgebieden
Waterdichte HRB-connectoren worden op grote schaal ingezet in meerdere toepassingsscenario's onder zware omstandigheden, waardoor een stabiel signaal wordt geleverd
krachtoverbrenging voor outdoor- en mobiliteitsgerichte apparaten.
- Buitenuitrusting : Grasmaaiers en andere tuinmachines zijn bestand tegen stof, vocht en schommelingen in de buitentemperatuur.
- 360°-surroundsysteem voor voertuigen : panoramische beeldsystemen voor auto's, betrouwbare verbinding voor camerasignaal in het voertuig
overdragen.
- Landbouw-UAV : drones voor landbouwsproeien, bestand tegen vocht, stof en zware omstandigheden op boerderijen.
- Achteruitkijkcamera voor auto's : kabelboom voor achteruitkijkcamera's voor auto's, stabiele signaaluitvoer voor voertuigzichtcomponenten.
- Outdoorfietsen : E-bikes en outdoorfietsen, duurzame aansluiting voor stroom- en signaalcircuits.
- Elektrische rolstoel : elektrische rolstoelen garanderen een veilige en betrouwbare stroomverbinding voor mobiliteitshulpmiddelen.
