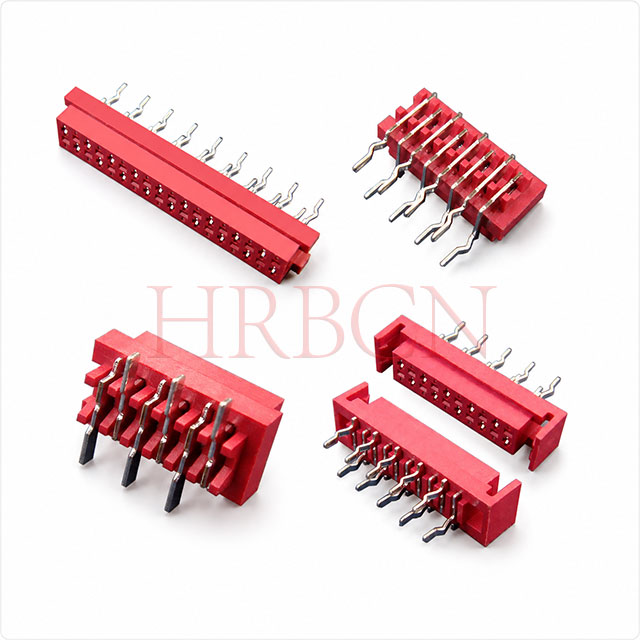

Vraag: Welk type connectoren zijn dit?
A: Het zijn allemaal 1,27 mm steek dubbele rij board-to-board vrouwelijke behuizingen, ontworpen voor directe PCB-koppeling.

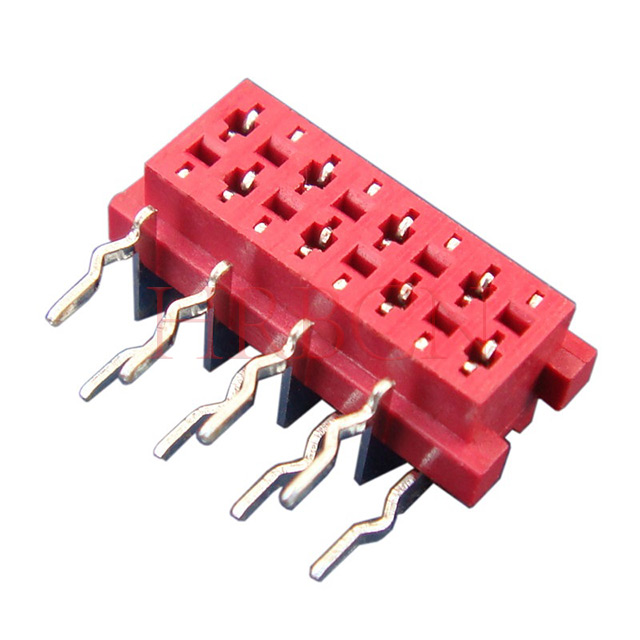

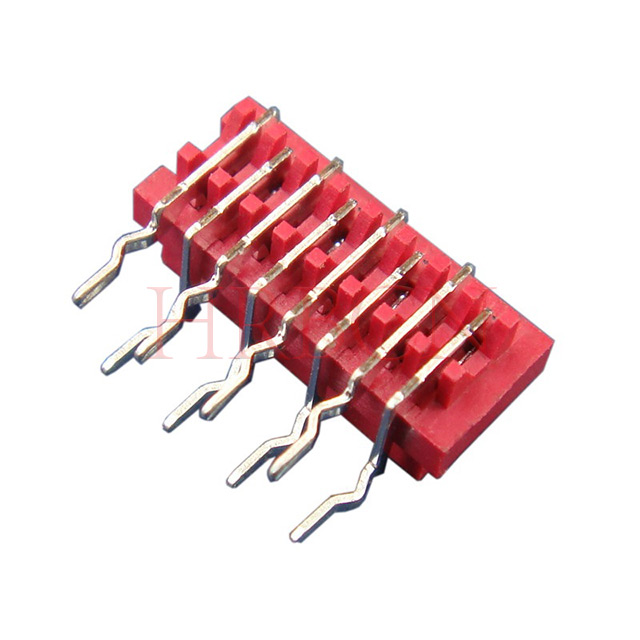

M25481R: Vrouwelijke ingebouwde connector | Zij-ingang | DIP

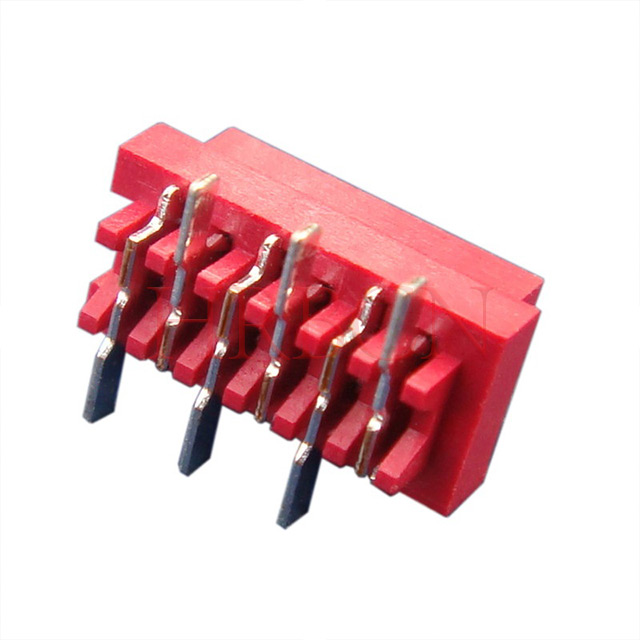

M25482: Vrouwelijke connector aan boord | SMD | Normaal soort

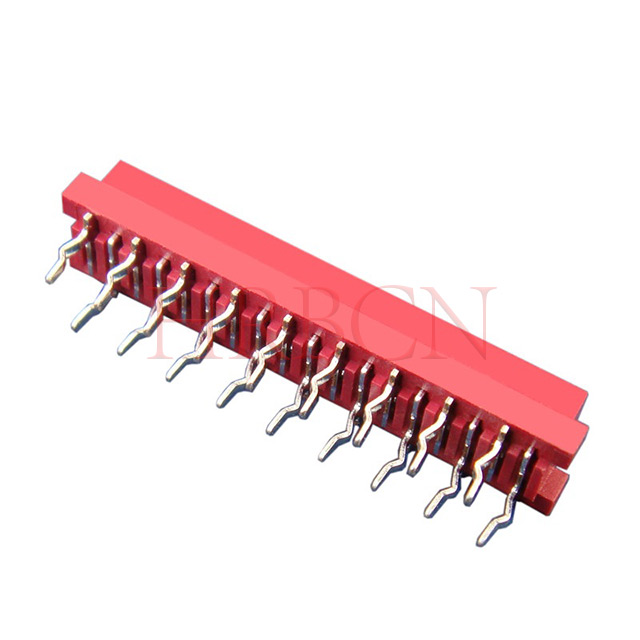

M25481 : Vrouwelijke ingebouwde connector | Topinvoer | DIP
M25484R : Vrouwelijke connector aan boord | SMD met vergrendelingen aan de bovenzijde

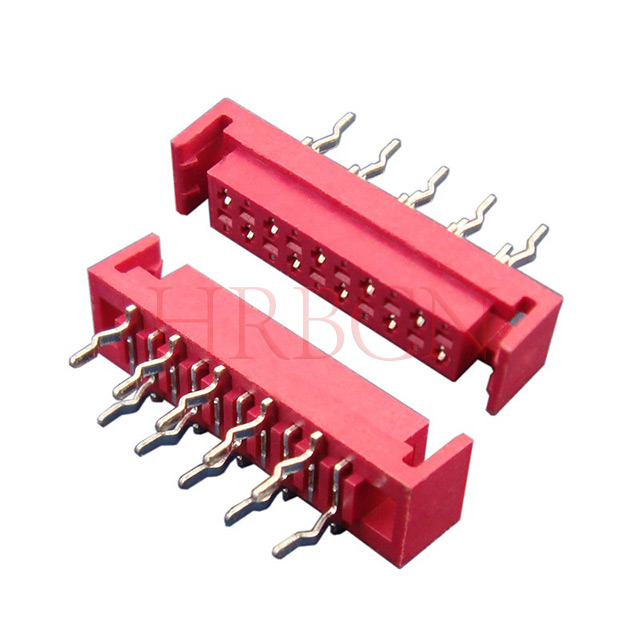

M25484 : Vrouwelijke connector aan boord | Boveningang met grendels
Vraag: Hoe maak ik een keuze uit deze vrouwelijke ingebouwde connectoren?A: Selecteer op basis van drie belangrijke factoren: aansluitrichting (ingang bovenaan / zijkant), PCB-montagetype (DIP / SMD) en of vergrendeling nodig is.
Vraag: Wanneer moet ik het type zij-instap kiezen?
A: Kies de M25481R als uw printplaat alleen zijdelingse paring toestaat of onvoldoende installatieruimte bovenaan heeft.
Vraag: Wat is het verschil tussen DIP- en SMD-versies? A: DIP-modellen zijn geschikt voor golfsolderen en handmatig solderen. SMD-modellen zijn geschikt voor reflow-solderen, besparen PCB-ruimte en ondersteunen automatische tape-and-reel-productie.
Vraag: Heb ik een connector met vergrendelingen nodig? A: Kies M25484 of M25484R met vergrendelingen voor apparatuur die onder trillingen of frequente bewegingen werkt, om de verbinding stabiel en anti-los te houden. Voor algemeen statisch gebruik zijn normale typen zonder grendels voldoende.
Vraag: Wat is de toonhoogte van deze vrouwenwoning?
A: Het heeft een standaard dubbele rijafstand van 1,27 mm en is zeer compatibel met bijpassende pinheaders.
Vraag: Welke pintellingen zijn beschikbaar?
A: Aanpasbare pinnummers van 2 pinnen tot 24 pinnen om aan verschillende PCB-lay-outvereisten te voldoen.
Vraag: Van welk materiaal is de behuizing gemaakt?
A: De behuizing is gemaakt van rood PA46 technisch plastic met een vlamvertragende classificatie van UL94 V-0, uitstekend wat betreft hittebestendigheid en isolatie.
Vraag: Wat zijn de elektrische classificaties?
A: Nominale stroom maximaal 1A en nominale spanning 100V AC/DC, ideaal voor signaaloverdracht.
Vraag: Wat is het bereik van de bedrijfstemperatuur?
A: Het werkt stabiel binnen -40℃ tot +105℃, geschikt voor de meeste industriële en commerciële omgevingen.
Vraag: Heb ik draden of kabels nodig voor de verbinding?
A: Nee. Het is puur bedoeld voor board-to-board-verbindingen. Twee PCB's worden rechtstreeks met elkaar verbonden door met elkaar te paren.
Vraag: Zijn de contacten duurzaam?
A: Interne contacten zijn gemaakt van fosforbrons met vertining, lage contactweerstand en goede anti-oxidatieprestaties voor een lange levensduur.
Vraag: Heeft het een ontwerp tegen verkeerde plaatsing?
EEN: Ja. Ingebouwde polarisatiesleutel voorkomt omgekeerde paring en montagefouten.
Vraag: Is dit product milieuvriendelijk?
A: Alle producten voldoen volledig aan de RoHS-normen voor toepassing op de wereldmarkt.
Vraag: Welk soldeerproces ondersteunt het DIP-header?
A: Verticaal DIP-ontwerp met doorgaand gat (M25481-, M25481R-serie en M25484-serie), compatibel met golfsolderen en handmatig solderen.
Vraag: Welk soldeerproces ondersteunt het van de SMD-header?
A: Het heeft een opbouwontwerp (M25482-serie en M25484R-serie), geschikt voor reflow-solderen. Voor geautomatiseerde productie zijn tape-and-reel-verpakkingen beschikbaar.
